Descripción

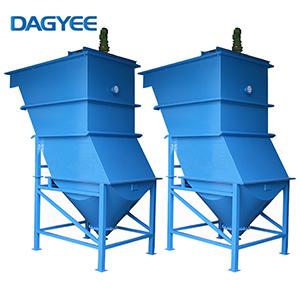

Descripción del separador de láminas
Lamella clarifier está equipado con un paquete de placas para maximizar el área de sedimentación efectiva de la unidad y una tolva de lodos cónica en un espacio reducido. Los clarificadores de láminas son ideales para aplicaciones en las que la carga de sólidos es variable y el tamaño de los sólidos es fino. Los clarificadores de láminas se consideran una de las mejores opciones para el pretratamiento antes que las tecnologías de tratamiento más sofisticadas debido a su capacidad para eliminar una carga significativa de sólidos. El Clarificador de láminas de agua MAK se puede integrar en un proceso de tratamiento o como una unidad independiente. Las aplicaciones típicas son para la separación de arena o remoción de metal o cualquier otra aplicación donde los sólidos tengan una gravedad específica >1.0.
Opciones Disponibles
• Tanque de mezcla rápida/floculación con agitador
• Estructura de acero o acero inoxidable completamente acristalada
• Diseño de tanques de concreto
• Recubrimientos y placas especiales
• Espesador de fangos mecánico integrado
• Revisión de plataformas y escaleras
• Análisis de laboratorio interno para optimizar el equipo
• Diseño de agua potable
• Junta y tapa removible
• Eliminación automática de sedimentos
• Instrumentación y control
• Equipos de alimentación de productos químicos
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas de campo
Modelo de separador de láminas
DLC-I Gravity Lamella, cubo de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamella con raspador, aumenta el mecanismo de transmisión mecánica, la descarga de lodo es mejor y más suave, y combina con la unidad con una gran capacidad de procesamiento.
Lamela súper hidráulica DLC-III, huella reducida, sedimentación eficiente, transporte desmontable.
| DLC Modelo |
Capacidades (m3/h) |
Conexiones de tubería() | dimensiones físicas(m) | |||||
| Entrada(a) | Efluente(b) | Lodo(c) | Resaca(d) | L | W | H | ||
| DLC- | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC- | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC- | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC- | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC- | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC- | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC- | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC- | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC- | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Ventajas del separador de láminas
Construcción modular y compacta
Gama de capacidades (2, 4 y 6 m³/h)
Construcción de acero inoxidable
Es posible personalizar el diseño y la construcción
Se puede equipar con una pasarela para el mantenimiento
Aplicaciones del separador de láminas
Agua tras tratamiento físico-químico.
Relaves en beneficio minero y metalúrgico.
Soluciones de procesos de lixiviación de oro.
Efluentes de lavado húmedo.
Tratamiento de efluentes en plantas de celulosa y papel.
Retrolavado de filtros.
