Descripción

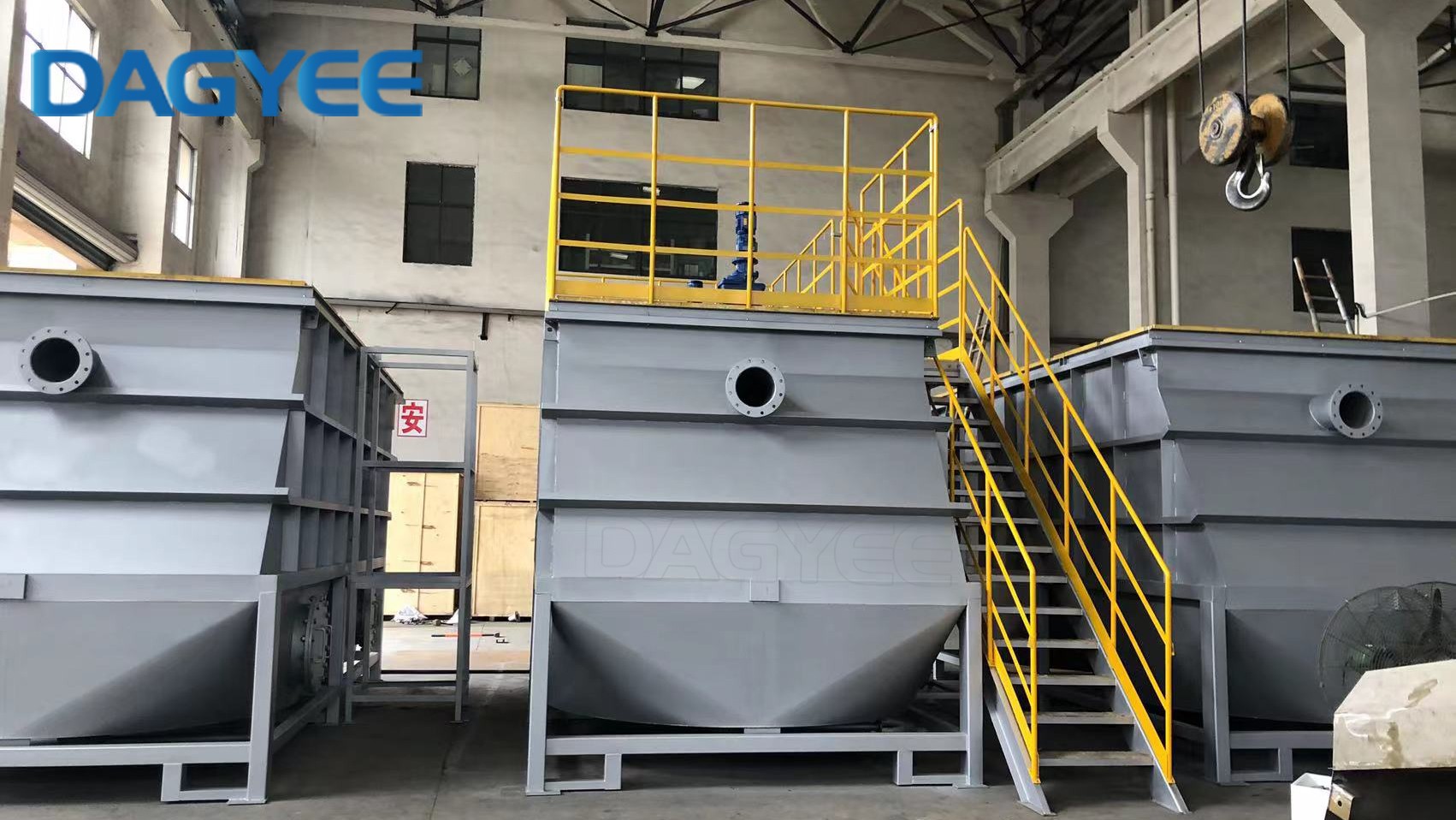

Descripción del separador de láminas
El líquido fluye hacia arriba a través de la unidad, haciendo que se asiente en la placa paralela inclinada. El sólido se deposita en la placa y se desliza hacia el embudo en la parte inferior del dispositivo.
Los clarificadores planos de placa delgada están disponibles en varios tamaños independientes, así como componentes de empaque de placas que se pueden instalar en tanques de concreto nuevos o existentes.
La unidad independiente también tiene una variedad de configuraciones, lo que permite la floculación antes de la unidad y la condensación del lodo en un solo cuerpo en la sección de eliminación de lodo.
Opciones Disponibles
• Tanque de mezcla rápida/floculación con agitador
• Estructura de acero o acero inoxidable completamente acristalada
• Diseño de tanques de concreto
• Recubrimientos y placas especiales
• Espesador de fangos mecánico integrado
• Revisión de plataformas y escaleras
• Análisis de laboratorio interno para optimizar el equipo
• Diseño de agua potable
• Junta y tapa removible
• Eliminación automática de sedimentos
• Instrumentación y control
• Equipos de alimentación de productos químicos
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas de campo
Modelo de separador de láminas
DLC-I Gravity Lamella, cubo de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamella con raspador, aumenta el mecanismo de transmisión mecánica, la descarga de lodo es mejor y más suave, y combina con la unidad con una gran capacidad de procesamiento.
Lamela súper hidráulica DLC-III, huella reducida, sedimentación eficiente, transporte desmontable.
|
DLC
Modelo
|
Capacidades
(m3/h)
|
Conexiones de tubería() | dimensiones físicas(m) | |||||
| Entrada(a) | Efluente(b) | Lodo(c) | Resaca(d) | L | W | H | ||
| DLC- | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC- | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC- | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC- | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC- | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC- | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC- | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC- | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC- | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Ventajas del separador de láminas
La unidad está completamente ensamblada
Instalación Baja
Diseño conservador 0.2 GPM/Ft2
Completamente automático, Gravedad dentro Gravedad fuera
Espacio de piso reducido
Tanques de floculación de compartimento grande con mezclador para un tiempo de retención adicional (aproximadamente 50-60 minutos)
Aplicaciones del separador de láminas
Eliminación de metales pesados
Lavado de banda de filtro prensa
Eliminación de metales pesados de la planta de baterías
Remediación de Residuos Peligrosos
Clarificación de salmuera
Residuos de enchapado y acabado
Residuos de alimentos y bebidas
Reducción de metales traza
Gestión de aguas pluviales
Agua de lavado de plantas de blanqueo
Depurador húmedo de incinerador
Pretratamiento de agua potable
