Descripción
Descripción de la pantalla del tambor rotatorio interno

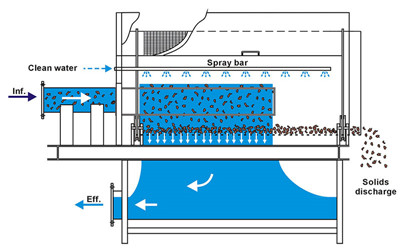

La criba giratoria de alimentación interna funciona muy poco. El agua entrante entra por la entrada y fluye hacia la caja de entrada. La caja de entrada se llena con agua y la entrada se desborda sobre el vertedero y hace contacto con los lados de la pantalla del cilindro giratorio. Cuando el agua entrante golpea la pantalla giratoria, los sólidos quedan atrapados en el cilindro y el líquido ingresa al proceso a través de la pantalla o continúa siendo procesado. Un divisor en el cilindro mueve el sólido a lo largo de la pantalla para su descarga. El dispositivo está equipado con cabezal de barras rociadoras para limpiar la pantalla.
Cribado fino confiable con máxima eficiencia de separación, confiabilidad operativa para biorreactores de membrana, retención máxima de fibras y cabello, índices máximos de reducción de DQO/DBO5.
La criba de tambor giratorio está compuesta por una criba de tambor, una unidad de rodillos de soporte, una unidad de mecanismo de accionamiento, un sistema de limpieza de retrolavado, un mecanismo de descarga, un conjunto de placa de cubierta, una puerta de mantenimiento, un marco y una tolva de recolección de filtrado.
Modelo de tamiz de tambor rotativo interno
|
DIRD
Modelo |
Tamaño del tambor | Dimensiones físicas (mm) | Energía |
Peso
(Kg)
|
Capacidades(m3/h) | Altura del lodo | ||||
| mm | L | W | H | KW | 1mm | 2mm | 3mm | mm | ||
| IRD6-900 | Ø600x900 | 1900 | 1350 | 1700 | 0.55 | 630 | 15 | 25 | 30 | 500 |
| IRD6-1200 | Ø600x1200 | 2200 | 1350 | 1700 | 0.55 | 820 | 30 | 50 | 60 | 500 |
| IRD6-1500 | Ø600x1500 | 2500 | 1350 | 1700 | 0.75 | 1000 | 45 | 70 | 85 | 500 |
| IRD6-1800 | Ø600x1800 | 2800 | 1350 | 1700 | 0.75 | 1160 | 60 | 100 | 120 | 500 |
| IRD6-2100 | Ø600x2100 | 3100 | 1350 | 1700 | 1.1 | 1300 | 80 | 135 | 170 | 500 |
| IRD9-1200 | Ø900x1200 | 2300 | 1600 | 2200 | 1.1 | 1200 | 40 | 70 | 85 | 600 |
| IRD9-1800 | Ø900x1800 | 2900 | 1600 | 2200 | 1.1 | 1470 | 80 | 135 | 170 | 600 |
| IRD9-2500 | Ø900x2500 | 3600 | 1600 | 2200 | 1.5 | 1800 | 120 | 200 | 250 | 600 |
| IRD9-3000 | Ø900x3000 | 4100 | 1600 | 2200 | 1.5 | 2100 | 160 | 270 | 350 | 600 |
Internally Rotary Drum Screen FFunción de pantalla de tambor rotatorio interno
Alta capacidad de producción: separación máxima
Eficiencia
Facil mantenimiento
Bajos costos de operación
Bajos costos de ciclo de vida
La limpieza a alta presión opcional reduce los requisitos de mantenimiento
Varias aplicaciones posibles
Máxima protección contra la corrosión gracias al acero inoxidable
Diseño y tratamiento ácido en baño de decapado
Aplicación de tamiz de tambor rotativo interno
Aplicaciones industriales y municipales
Etapa de tratamiento primario y secundario
Protección de plantas de membrana
Reemplazo del tanque de sedimentación primario
Reducción de carga en el sistema de tratamiento biológico
A través de la reducción de DQO / DBO / AFS
Cribado en la entrada a centrales eléctricas
Tratamiento de circuitos de agua de refrigeración
Aguas residuales de cervecería
Emisario de río y mar
Cribado de aguas superficiales y fluviales
