Descripción

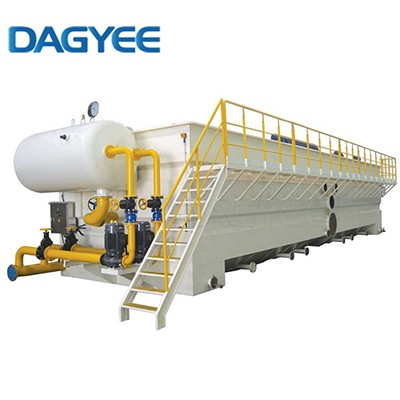

¿Qué es la Flotación por aire disuelto DAF?
Tanque dosificador Sistema DAF EDAR plays an important role in solid-liquid separation Simultaneously reduce COD, BOD, chroma. Firstly, mix flocculating into raw water and stir thoroughly. After the effective retention time, the raw water enters into the reaction zone where microscopic air bubbles adhere to the floc and then flows into the separation zone. Under the buoyancy effects, the tiny bubbles float the flocs to the surface, forming a sludge blanket. skimmer removes the sludge into the sludge hopper. Then the lower clarified water flows into the clean-water reservoir through the collecting pipe. Some of water are recycled to the flotation tank for the air dissolving system, while others will be discharged.juega un papel importante en la separación sólido-líquido Simultáneamente reduce DQO, DBO, croma. En primer lugar, mezcle la floculación en agua cruda y revuelva bien. Después del tiempo de retención efectivo, el agua cruda ingresa a la zona de reacción donde las burbujas de aire microscópicas se adhieren al flóculo y luego fluye hacia la zona de separación. Bajo los efectos de flotabilidad, las diminutas burbujas hacen flotar los flóculos hacia la superficie, formando una capa de lodo. skimmer elimina el lodo en la tolva de lodo. Luego, el agua clarificada inferior fluye hacia el depósito de agua limpia a través del tubo colector. Parte del agua se recicla al tanque de flotación para el sistema de disolución de aire, mientras que otras se descargan.
Proceso de Flotación por Aire Disuelto (DAF)
Borde de la bomba de aire disuelto absorbente El borde es inspiratorio, mezcla presurizada de la bomba en el interior, disolución eficiente de gas a líquido, pequeñas burbujas de 30 um.
Operación de bajo voltaje, la eficiencia del gas disuelto es tan alta como 99 por ciento, tasa de liberación tan alta como 99%.
Eficiencia de disolución de agua de gas disuelto 80-100%, que el gas disuelto tradicional flotando alta eficiencia 3 veces.
Curva de presión-capacidad suave, fácil de lograr control automático, fácil de operar, fácil mantenimiento, bajo nivel de ruido.
Ventaja de flotación por aire disuelto DAF DAGYEE
-
El diseño de reciclaje / agua blanca más eficaz. Gran área de sedimentación efectiva.
-
Con etapa de procesamiento químico opcional, eficiencia de separación mejorada.
-
El clarificador compacto y la celda de reacción diseñan una carga superficial de hasta 15m3 / m2hr.
-
Diseño resistente para una fácil comprensión, operación y mantenimiento.
-
Diseño de material de cuerpo de acero al carbono y acero inoxidable, el menor costo de propiedad.
|
DAF Model |
Qmax. (m3/h) |
PhysicalDimensions(m) |
Weight (Kg) |
Operating Weight(kg) |
Power(kw) | ||||
|
L/L1 |
W/W1 |
H/H1 |
Refluxpump Kw |
Air compressor kw |
Skimmer |
||||
| DAF-002 | 2 | 3.4/2.5 | 2.4/1.16 | 2.2/1.7 | 1300 | 4000 | 0.75 | 0.55 | 0.2 |
| DAF-003 | 3 | 3.7/2.8 | 2.4/1.16 | 2.2/1.7 | 1500 | 5000 | 0.75 | 0.55 | 0.2 |
| DAF-005 | 5 | 4/3 | 2.4/1.16 | 2.2/1.7 | 1600 | 7000 | 1.1 | 0.55 | 0.2 |
| DAF-010 | 10 | 4.65/3.8 | 2.7/1.36 | 2.4/1.9 | 2000 | 12000 | 1.5 | 0.55 | 0.2 |
| DAF-015 | 15 | 5.6/4.5 | 2.9/1.66 | 2.5/2 | 2200 | 18000 | 2.2 | 0.75 | 0.2 |
| DAF-020 | 20 | 5.9/4.8 | 3.2/1.96 | 2.5/2 | 3000 | 22000 | 3 | 0.75 | 0.2 |
| DAF-030 | 30 | 6.8/5.5 | 3.2/2.16 | 2.7/2.2 | 3800 | 32000 | 3 | 0.75 | 0.4 |
| DAF-040 | 40 | 8/6.7 | 3.6/2.6 | 2.7/2.2 | 5000 | 45000 | 5.5 | 0.75 | 0.4 |
| DAF-050 | 50 | 8.4/7 | 3.6/2.6 | 2.7/2.2 | 5500 | 55000 | 7.5 | 0.75 | 0.4 |
| DAF-060 | 60 | 9.9/8.4 | 3.8/2.8 | 2.9/2.4 | 6000 | 66000 | 7.5 | 1.5 | 0.4 |
| DAF-070 | 70 | 10.4/9 | 3.8/2.8 | 2.9/2.4 | 6500 | 75000 | 11 | 1.5 | 0.4 |
| DAF-080 | 80 | 10.8/9.4 | 4/3 | 2.9/2.4 | 7500 | 100000 | 11 | 1.5 | 0.4 |
| DAF-100 | 100 | 12.1/10.6 | 4.2/3.2 | 2.9/2.4 | 9000 | 110000 | 15 | 1.5 | 0.4 |
| DAF-120 | 120 | 12.5/11.4 | 4.4/3.4 | 2.9/2.4 | 10000 | 130000 | 15 | 1.5 | 0.4 |
Aplicación de flotación por aire disuelto DAF
| Matadero |
| Procesamiento y envasado de carne |
| Procesamiento de pescado Lácteos |
| Producción de alimentos preparados |
| Producción de margarina Refinerías de aceite y grasas Conservas |
| Cocinas y conservas industriales |
| Proveedores de comida rápida Fábricas de jabón Industria de cosméticos Industria textil Industria química |
| Industria petroquímica Industria del hierro y el acero Procesamiento de metales Galvanización, galvanoplastia Saneamiento de tierras |
