Descripción
Descripción del producto
1. Carcasas de filtro de cartucho único
Las carcasas para filtros de cartucho único están diseñadas para alojar un solo cartucho filtrante y son compactas y ligeras, lo que las hace ideales para aplicaciones de bajo caudal. Estas carcasas se emplean habitualmente en laboratorios y entornos industriales a pequeña escala donde se necesita filtrar un volumen relativamente pequeño de líquido. Estas carcasas son fáciles de instalar y mantener, y se fabrican en diversos materiales para satisfacer las necesidades específicas de cada aplicación.
2. Carcasas de filtros de cartuchos múltiples
Estas carcasas están diseñadas para alojar más de un cartucho filtrante. Son adecuadas para aplicaciones con altos caudales y altos niveles de contaminación. Las carcasas para filtros de múltiples cartuchos se utilizan comúnmente en las industrias de alimentos y bebidas, química y farmacéutica, donde se deben filtrar grandes volúmenes de líquidos. Estas carcasas pueden configurarse de diversas maneras para satisfacer los requisitos específicos de la aplicación. Están disponibles en diversos materiales y tamaños, y son compatibles con una amplia gama de cartuchos filtrantes.

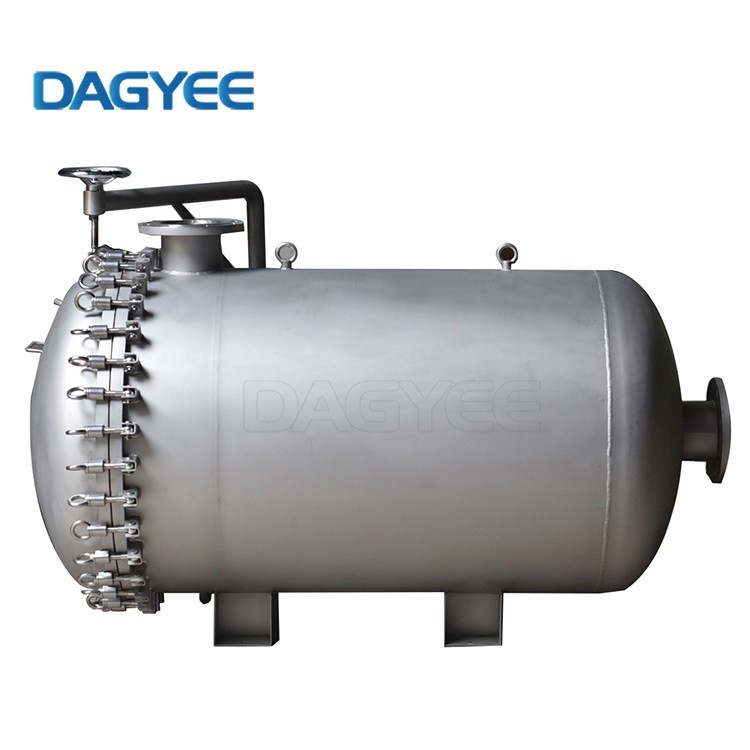

3. Carcasas de filtros de cartucho de alto caudal
Las carcasas para filtros de cartucho de alto caudal están diseñadas para alojar uno o más cartuchos de gran diámetro. Son adecuadas para aplicaciones con caudales muy altos y altos niveles de contaminación. Sus campos de aplicación son diversos y abarcan numerosos campos. Actualmente, se utilizan ampliamente en la generación de energía y la industria petroquímica, entre otras. Estas carcasas están disponibles en diferentes tamaños y materiales, y pueden configurarse de diversas maneras para satisfacer los requisitos específicos de cada aplicación.
Función del producto
Proceso de filtración: La función principal del cartuchofiltros de hogares facilitar el proceso de filtración, eliminando partículas no deseadas del fluido que lo atraviesa. Los cartuchos filtrantes que se encuentran dentro de la carcasa realizan esta tarea.
Mecanismo de sellado: La carcasa proporciona un mecanismo de sellado robusto que evita cualquier desviación de fluido sin filtrar. Este mecanismo asegura que solo el fluido filtrado llegue a la etapa final.
Adaptabilidad: La estructura de la carcasa del filtro de cartucho es adaptable y capaz de acomodar diferentes tipos de cartuchos filtrantes según las necesidades de filtración del proceso.
Regulación de flujo: La carcasa contiene características que le permiten gestionar una variedad de caudales, lo que la hace adecuada para una amplia gama de aplicaciones.
Resistencia a la presión y la temperatura: Construido con materiales duraderos como acero inoxidable o polipropileno, la carcasa del filtro de cartucho puede soportar altas presiones y temperaturas, lo que lo hace confiable para uso industrial intensivo.
Facilidad de mantenimiento: La mayoría de las carcasas de filtros de cartucho están diseñadas para un fácil mantenimiento, con características que permiten un reemplazo, limpieza e inspección del cartucho rápido y sencillo.
Especificaciones técnicas del producto
Tipo de sello: Anillos tóricos y juntas planas
Material de sellado: Caucho de nitrilo (NBR), silicona, caucho fluorado, generalmente se utiliza silicona
Interfaz del filtro con sellado de goma: Roscado, abrazadera, GB, HG, DIN, ANSI
Precisión de filtración: 1 μm - 100 μm
Material del cuerpo: SS304 / SS316
Carcasas para cartuchos filtrantes individuales
| Modelo | Caída de Presión Máxima (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Máximo del Cartucho (mm) |
| DYG-1-10" | 0.5 m³/h | 6/120 | Ø65*250 | 1/2" | 380 | Ø89 |
| DYG-1-20" | 1 m³/h | 6/120 | Ø65*500 | 3/4" | 630 | Ø89 |
| DYG-1-30" | 1.5 m³/h | 6/120 | Ø65*750 | 1" | 880 | Ø89 |
| DYG-1-40" | 2 m³/h | 6/120 | Ø65*1000 | 1" | 1130 | Ø89 |
Carcasas de filtros microporosos individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida - Conector Rápido | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-C1-10* | 0.5 m³/h | 6/120 | Ø68*250 | 1 1/4" | 608 | Ø102 |
| DYG-C1-20* | 1 m³/h | 6/120 | Ø68*500 | 1 1/4" | 850 | Ø102 |
| DYG-C1-30* | 1.5 m³/h | 6/120 | Ø68*750 | 1 1/4" | 1100 | Ø102 |
| DYG-C1-40* | 2 m³/h | 6/120 | Ø68*1000 | 1 1/4" | 1350 | Ø102 |
5 Carcasas de filtro con cartuchos y brida
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5F-10" | 2.5 m³/h | 0-1.0 MPa | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5F-20" | 5 m³/h | 0-1.0 MPa | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5F-30" | 7.5 m³/h | 0-1.0 MPa | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5F-40" | 10 m³/h | 0-1.0 MPa | Ø65*1000 | 2" | 1390 | Ø219 |

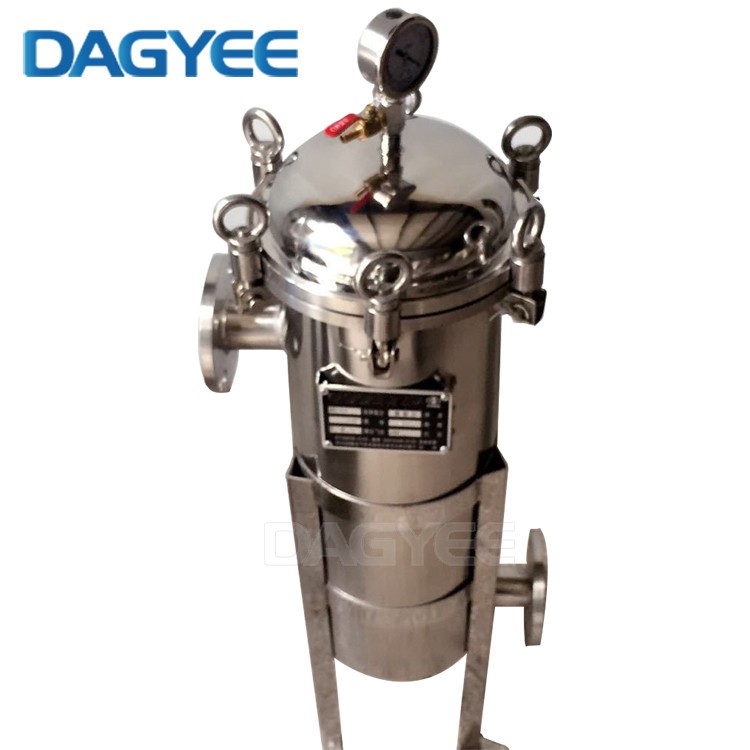

Carcasas de filtros de bolsa individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-1-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1040 | Ø219 |
| DYG-1-2S | 36 m³/h | 12/150 | Ø180*810 | 2" brida | 1300 | Ø219 |
| DYG-1-4S | 10 m³/h | 12/150 | Ø105*380 | 1 1/2" BSP hembra | 850 | Ø133 |
| DYG-1K-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1010 | Ø219 |
Carcasas de Filtros de Múltiples Bolsas
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-2D-2S | 70 m³/h | 12/150 | Ø180*810 | 2" | 1600 | Ø420 |
| DYG-3D-2S | 100 m³/h | 12/150 | Ø180*810 | 3" | 1800 | Ø506 |
| DYG-4D-2S | 130 m³/h | 12/150 | Ø180*810 | 4" | 1800 | Ø506 |
| DYG-6D-2S | 200 m³/h | 12/150 | Ø180*810 | 4" | 2100 | Ø650 |
| DYG-8D-2S | 250 m³/h | 12/150 | Ø180*810 | 5" | 2100 | Ø710 |
| DYG-12D-2S | 400 m³/h | 12/150 | Ø180*810 | 6" | 2100 | Ø910 |
Ventajas del producto
Alta eficiencia: Las carcasas de filtro de cartucho ofrecen una alta eficiencia de filtración, eliminando eficazmente incluso las partículas microscópicas de los fluidos.
Versatilidad: Debido a su estructura adaptable, puede acomodar varios cartuchos filtrantes, brindando flexibilidad en la elección del nivel de filtración.
Durable: Los materiales de construcción de la carcasa del filtro de cartucho, como el acero inoxidable o el polipropileno, aseguran su durabilidad, incluso bajo presiones y temperaturas extremas.
Amplia gama de aplicaciones: Gracias a su capacidad para gestionar diferentes caudales, la carcasa del filtro de cartucho se puede utilizar en un amplio espectro de aplicaciones industriales.
Mantenimiento rentable: El diseño de la mayoría de las carcasas de filtros de cartucho permite un mantenimiento fácil, rápido y rentable, incluido el reemplazo, la limpieza y la inspección del cartucho.
Amigable con el medio ambiente: Los filtros de cartucho suelen ser reutilizables y reciclables, lo que hace que las carcasas de los filtros sean una opción más sostenible y respetuosa con el medio ambiente.
Diseño que ahorra espacio: Su tamaño compacto hace que las carcasas de filtros de cartucho sean ideales para instalaciones donde el espacio es limitado.
Características del producto
Construcción duradera
Fabricado con materiales de alta calidad como acero inoxidable, acero al carbono o polipropileno para soportar alta presión, temperatura y ambientes corrosivos.
Compatibilidad versátil de cartuchos
Compatible con una amplia gama de tipos de cartuchos, incluidos cartuchos plisados, fundidos por soplado y enrollados en cuerda, para diferentes necesidades de filtración.
Fácil mantenimiento y reemplazo
Cuenta con un diseño fácil de usar para un reemplazo rápido del cartucho y un tiempo de inactividad mínimo durante el mantenimiento.
Sellado a prueba de fugas
Equipado con juntas o anillos tóricos de alta calidad para garantizar un sellado seguro y evitar fugas durante el funcionamiento.
Alta precisión de filtración
Diseñado para acomodar cartuchos de filtro con diferentes clasificaciones de micrones, lo que garantiza la eliminación de partículas finas e impurezas.
Diseño compacto y que ahorra espacio
Diseñado para adaptarse a espacios reducidos manteniendo una alta eficiencia de filtración, lo que lo hace ideal para diversas configuraciones.
Amplia gama de aplicaciones
Adecuado para industrias como la farmacéutica, la de alimentos y bebidas, la de tratamiento de agua, la química y la electrónica.
Opciones personalizables
Disponible en varios tamaños, materiales y configuraciones para satisfacer caudales específicos, requisitos de presión y necesidades de aplicación.
Aplicación de productos
Las carcasas de filtros de cartucho se utilizan ampliamente en diversas industrias para filtración de precisión, entre ellas:
Filtración de agua: Elimina partículas en sistemas de agua municipales e industriales.
Procesamiento de petróleo y productos químicos: Filtra contaminantes del petróleo crudo, solventes y líquidos químicos.
Producción de Alimentos y Bebidas: Garantiza una alta pureza en el procesamiento de alimentos.
Productos farmacéuticos: Mantiene la esterilidad y la precisión en la fabricación de medicamentos.
Filtración de gas: Filtra gases naturales, garantizando la seguridad y la integridad del sistema.
