Descripción
Descripción del producto

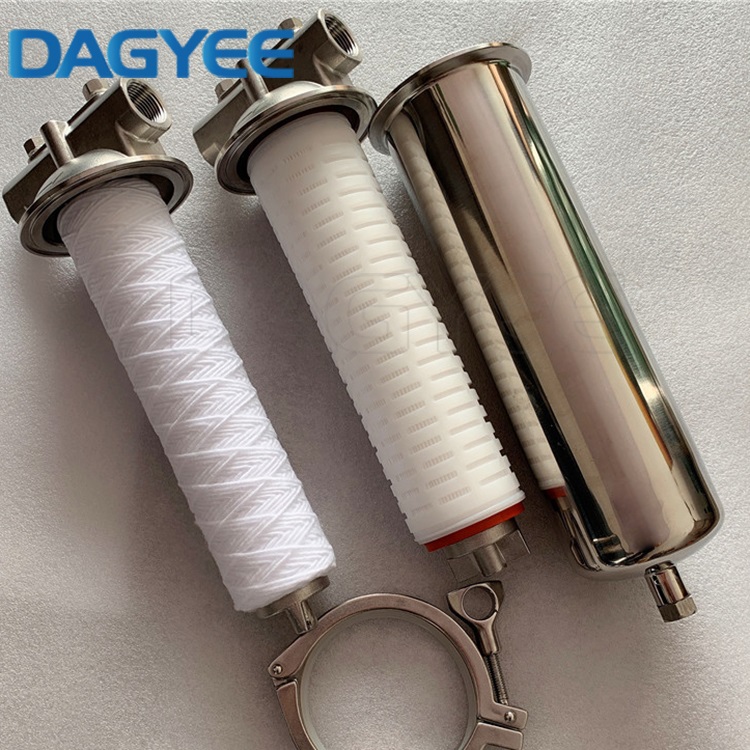

1. Carcasas de filtro de cartucho único
Las carcasas para filtros de cartucho único están diseñadas para alojar un solo cartucho filtrante y son compactas y ligeras, lo que las hace ideales para aplicaciones de bajo caudal. Estas carcasas se emplean habitualmente en laboratorios y entornos industriales a pequeña escala donde se necesita filtrar un volumen relativamente pequeño de líquido. Estas carcasas son fáciles de instalar y mantener, y se fabrican en diversos materiales para satisfacer las necesidades específicas de cada aplicación.

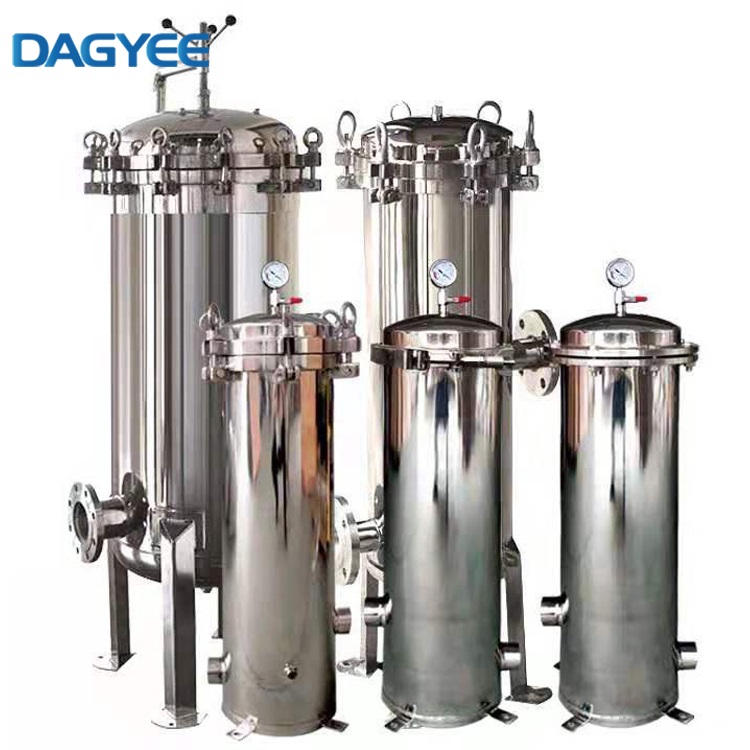

2. Carcasas de filtros de cartuchos múltiples
Estas carcasas están diseñadas para alojar más de un cartucho filtrante. Son adecuadas para aplicaciones con altos caudales y altos niveles de contaminación. Las carcasas para filtros de múltiples cartuchos se utilizan comúnmente en las industrias de alimentos y bebidas, química y farmacéutica, donde se deben filtrar grandes volúmenes de líquidos. Estas carcasas pueden configurarse de diversas maneras para satisfacer los requisitos específicos de la aplicación. Están disponibles en diversos materiales y tamaños, y son compatibles con una amplia gama de cartuchos filtrantes.

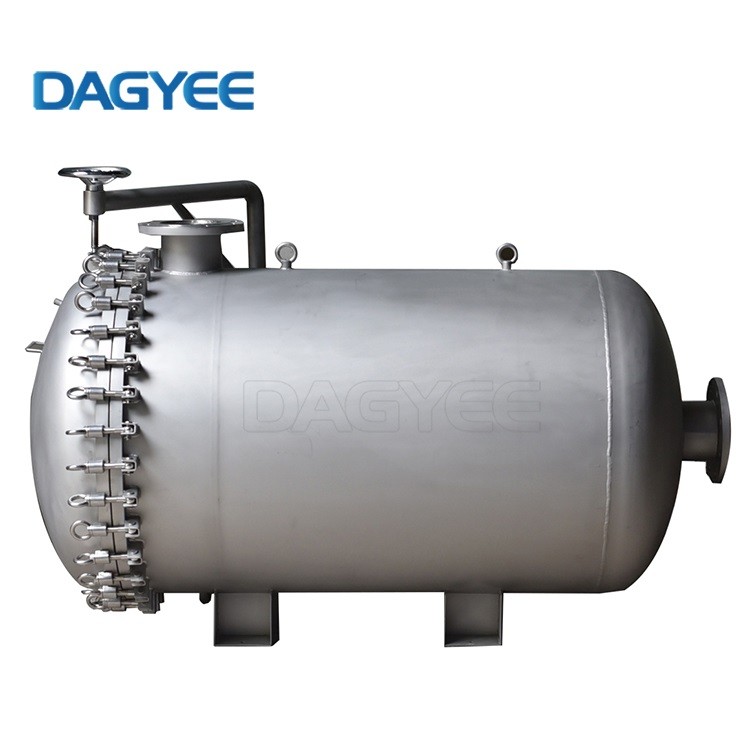

3. Carcasas de filtros de cartucho de alto caudal
Las carcasas para filtros de cartucho de alto caudal están diseñadas para alojar uno o más cartuchos de gran diámetro. Son adecuadas para aplicaciones con caudales muy altos y altos niveles de contaminación. Sus campos de aplicación son diversos y abarcan numerosos campos. Actualmente, se utilizan ampliamente en la generación de energía y la industria petroquímica, entre otras. Estas carcasas están disponibles en diferentes tamaños y materiales, y pueden configurarse de diversas maneras para satisfacer los requisitos específicos de cada aplicación.
Función del producto
Entrada: El fluido a filtrar ingresa a la carcasa a través de la entrada. El diseño de la carcasa garantiza que el líquido se distribuya uniformemente por toda la superficie del filtro de cartucho.
Filtración: A medida que el fluido se mueve a través del filtro de cartucho, las partículas y los contaminantes quedan atrapados en la superficie y dentro del medio filtrante. El tamaño de las partículas que se pueden eliminar depende del tamaño de los poros del filtro.
Salida: El fluido filtrado luego sale de la carcasa del filtro de cartucho a través de la salida. La salida suele estar en el lado opuesto de la carcasa a la entrada para garantizar que el fluido pase completamente a través del filtro.
Limpieza y reemplazo: Con el tiempo, el filtro puede obstruirse con partículas y requerir limpieza o reemplazo. La frecuencia con la que se debe hacer esto depende de la naturaleza del fluido que se filtra y del volumen de partículas que se eliminan.
Especificaciones técnicas del producto
Tipo de sello: Anillos tóricos y juntas planas
Material de sellado: Caucho de nitrilo (NBR), silicona, caucho fluorado, generalmente se utiliza silicona
Interfaz del filtro con sellado de goma: Roscado, abrazadera, GB, HG, DIN, ANSI
Precisión de filtración: 1 μm - 100 μm
Material del cuerpo: SS304 / SS316
Carcasas para cartuchos filtrantes individuales
| Modelo | Caída de Presión Máxima (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Máximo del Cartucho (mm) |
| DYG-1-10" | 0.5 m³/h | 6/120 | Ø65*250 | 1/2" | 380 | Ø89 |
| DYG-1-20" | 1 m³/h | 6/120 | Ø65*500 | 3/4" | 630 | Ø89 |
| DYG-1-30" | 1.5 m³/h | 6/120 | Ø65*750 | 1" | 880 | Ø89 |
| DYG-1-40" | 2 m³/h | 6/120 | Ø65*1000 | 1" | 1130 | Ø89 |

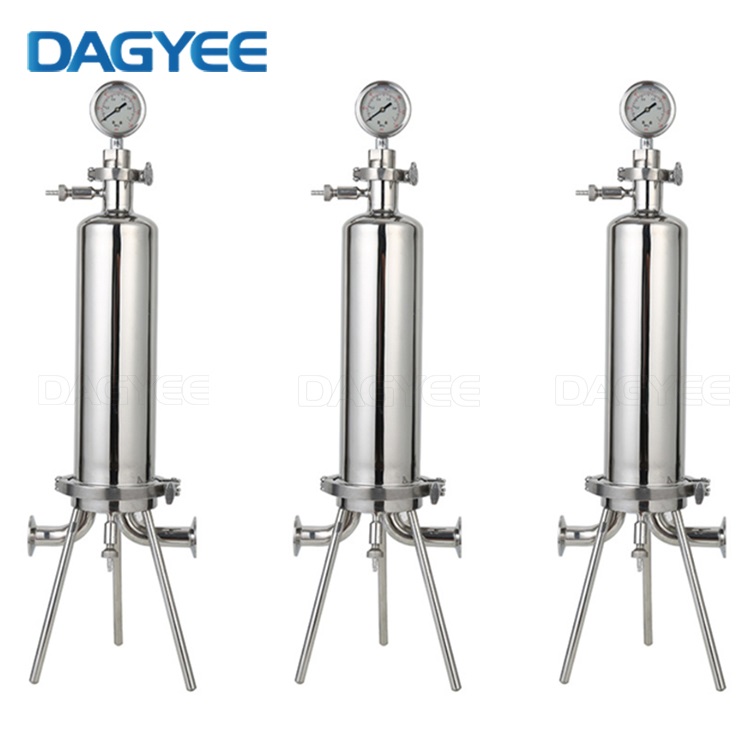

Carcasas de filtros microporosos individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida - Conector Rápido | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-C1-10* | 0.5 m³/h | 6/120 | Ø68*250 | 1 1/4" | 608 | Ø102 |
| DYG-C1-20* | 1 m³/h | 6/120 | Ø68*500 | 1 1/4" | 850 | Ø102 |
| DYG-C1-30* | 1.5 m³/h | 6/120 | Ø68*750 | 1 1/4" | 1100 | Ø102 |
| DYG-C1-40* | 2 m³/h | 6/120 | Ø68*1000 | 1 1/4" | 1350 | Ø102 |

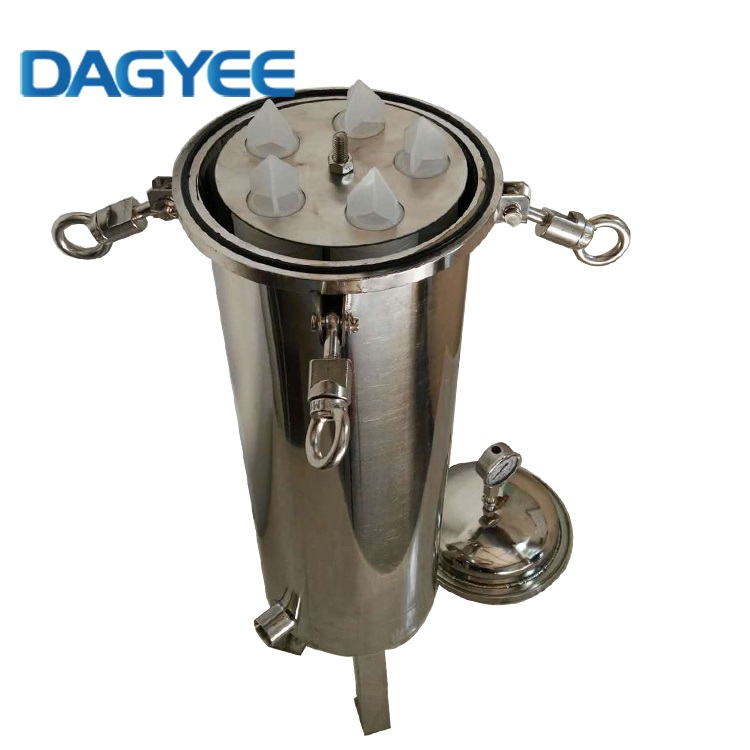

5 Carcasas de cartuchos de filtro
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5-10" | 2.5 m³/h | 6/150 | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5-20" | 5 m³/h | 6/150 | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5-30" | 7.5 m³/h | 6/150 | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5-40" | 10 m³/h | 6/150 | Ø65*1000 | 2" | 1390 | Ø219 |

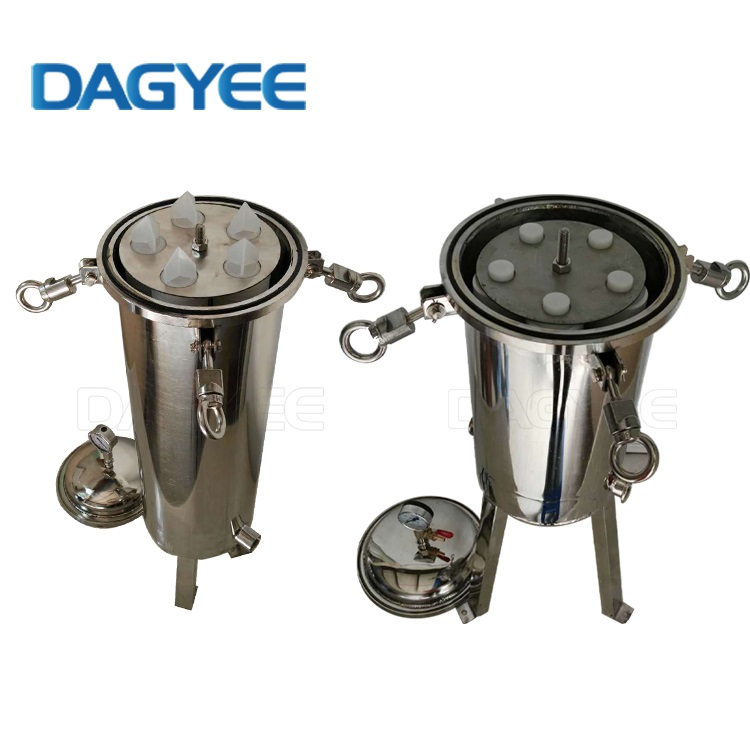

5 Carcasas de filtro con cartuchos y brida
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5F-10" | 2.5 m³/h | 0-1.0 MPa | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5F-20" | 5 m³/h | 0-1.0 MPa | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5F-30" | 7.5 m³/h | 0-1.0 MPa | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5F-40" | 10 m³/h | 0-1.0 MPa | Ø65*1000 | 2" | 1390 | Ø219 |

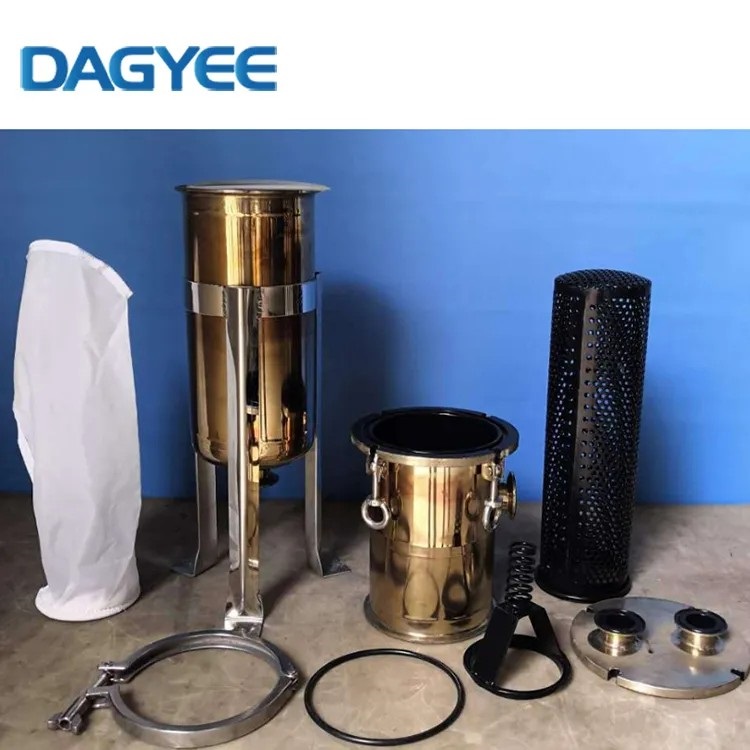

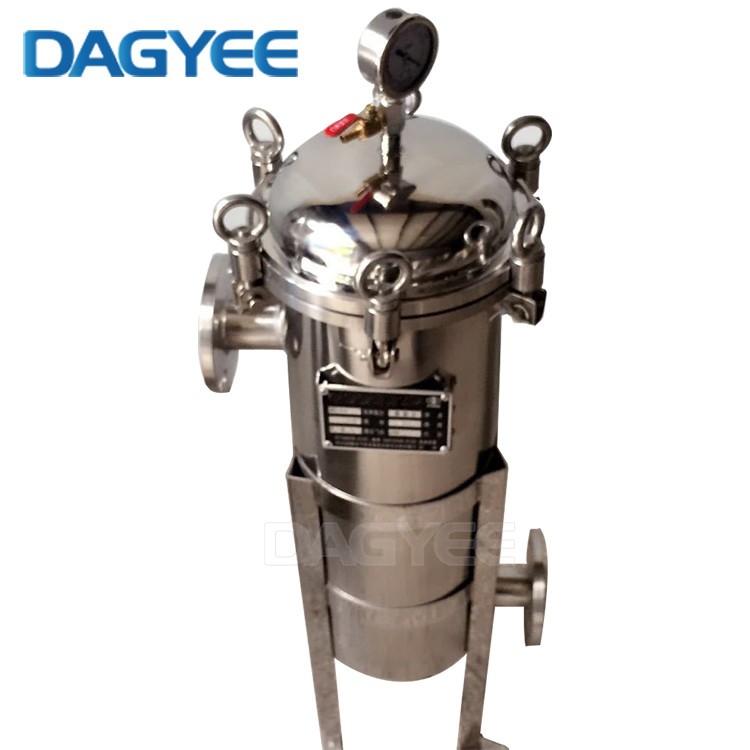

Carcasas de filtros de bolsa individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-1-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1040 | Ø219 |
| DYG-1-2S | 36 m³/h | 12/150 | Ø180*810 | 2" brida | 1300 | Ø219 |
| DYG-1-4S | 10 m³/h | 12/150 | Ø105*380 | 1 1/2" BSP hembra | 850 | Ø133 |
| DYG-1K-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1010 | Ø219 |

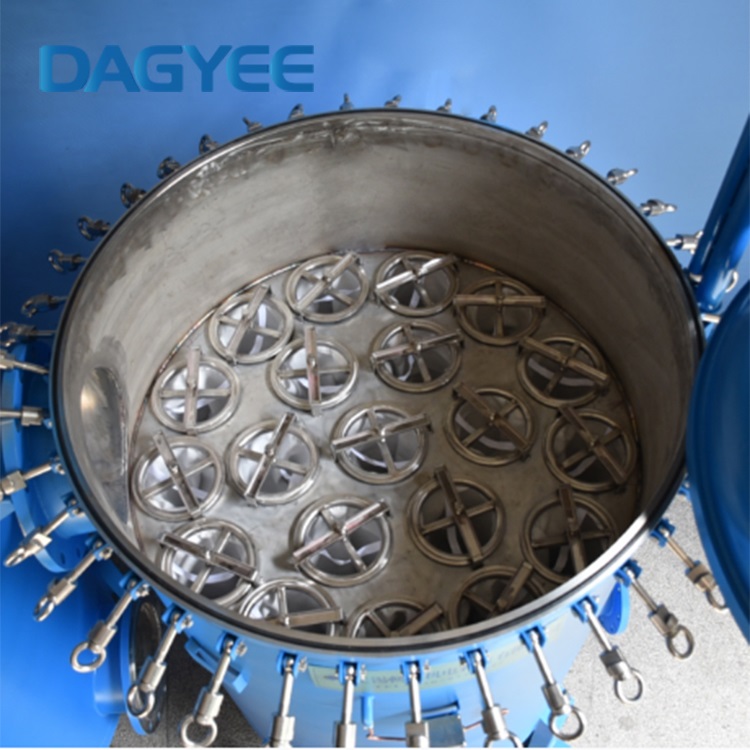

Carcasas de Filtros de Múltiples Bolsas
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-2D-2S | 70 m³/h | 12/150 | Ø180*810 | 2" | 1600 | Ø420 |
| DYG-3D-2S | 100 m³/h | 12/150 | Ø180*810 | 3" | 1800 | Ø506 |
| DYG-4D-2S | 130 m³/h | 12/150 | Ø180*810 | 4" | 1800 | Ø506 |
| DYG-6D-2S | 200 m³/h | 12/150 | Ø180*810 | 4" | 2100 | Ø650 |
| DYG-8D-2S | 250 m³/h | 12/150 | Ø180*810 | 5" | 2100 | Ø710 |
| DYG-12D-2S | 400 m³/h | 12/150 | Ø180*810 | 6" | 2100 | Ø910 |
Ventajas del producto
Mayor eficiencia de filtración: La carcasa del filtro de cartucho de alto flujo proporciona una eficiencia de filtración mejorada, eliminando eficazmente los contaminantes de grandes volúmenes de fluido.
Ahorro de espacio: Dada su alta capacidad, estos sistemas ocupan menos espacio en comparación con las carcasas de filtros de cartucho tradicionales, lo que los hace ideales para industrias donde el espacio es una limitación.
Menor costo de mantenimiento: Las unidades de carcasa de filtro de cartucho de alto flujo están diseñadas para un uso prolongado, lo que genera menores costos de mantenimiento y reemplazo.
Características del producto
Construcción duradera
Fabricado con materiales de alta calidad como acero inoxidable, acero al carbono o polipropileno para soportar alta presión, temperatura y ambientes corrosivos.
Compatibilidad versátil de cartuchos
Compatible con una amplia gama de tipos de cartuchos, incluidos cartuchos plisados, fundidos por soplado y enrollados en cuerda, para diferentes necesidades de filtración.
Fácil mantenimiento y reemplazo
Cuenta con un diseño fácil de usar para un reemplazo rápido del cartucho y un tiempo de inactividad mínimo durante el mantenimiento.
Aplicación de productos
Agricultura
Tratamiento de agua para alimentos y bebidas
Productos farmacéuticos
Hospitales
Desinfeccion de agua
