Descripción
Descripción del producto
La carcasa del filtro de cartucho se utiliza generalmente para limpiar o pulir en cualquier tipo de industria de procesos. El alojamiento del filtro del cartucho funciona distribuyendo uniformemente el agua no filtrada alrededor de los cartuchos, desde el exterior hacia el interior. Los sólidos suspendidos se capturan desde el exterior para una fácil expulsión, y el agua filtrada sale por la tubería de salida.
Función del producto
1. Proceso de filtración
El líquido se presuriza en la carcasa del filtro a través de la entrada. Fluye a través del cartucho filtrante, comenzando desde el exterior y avanzando hacia el interior.
2. Retención de impurezas
Las impurezas se capturan en la superficie y dentro de las capas del cartucho. El resultado es un líquido transparente y filtrado que sale por la salida para su uso posterior.
Este sistema de filtración dual garantiza un rendimiento óptimo, con impurezas eliminadas eficazmente tanto a nivel superficial como profundo.
Especificaciones técnicas del producto
Tipo de sello: Anillos tóricos y juntas planas
Material de sellado: Caucho de nitrilo (NBR), silicona, caucho fluorado, generalmente se utiliza silicona
Interfaz del filtro con sellado de goma: Roscado, abrazadera, GB, HG, DIN, ANSI
Precisión de filtración: 1 μm - 100 μm
Material del cuerpo: SS304 / SS316
Carcasas para cartuchos filtrantes individuales
| Modelo | Caída de Presión Máxima (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Máximo del Cartucho (mm) |
| DYG-1-10" | 0.5 m³/h | 6/120 | Ø65*250 | 1/2" | 380 | Ø89 |
| DYG-1-20" | 1 m³/h | 6/120 | Ø65*500 | 3/4" | 630 | Ø89 |
| DYG-1-30" | 1.5 m³/h | 6/120 | Ø65*750 | 1" | 880 | Ø89 |
| DYG-1-40" | 2 m³/h | 6/120 | Ø65*1000 | 1" | 1130 | Ø89 |
Carcasas de filtros microporosos individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida - Conector Rápido | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-C1-10* | 0.5 m³/h | 6/120 | Ø68*250 | 1 1/4" | 608 | Ø102 |
| DYG-C1-20* | 1 m³/h | 6/120 | Ø68*500 | 1 1/4" | 850 | Ø102 |
| DYG-C1-30* | 1.5 m³/h | 6/120 | Ø68*750 | 1 1/4" | 1100 | Ø102 |
| DYG-C1-40* | 2 m³/h | 6/120 | Ø68*1000 | 1 1/4" | 1350 | Ø102 |
5 Carcasas de cartuchos de filtro
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5-10" | 2.5 m³/h | 6/150 | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5-20" | 5 m³/h | 6/150 | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5-30" | 7.5 m³/h | 6/150 | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5-40" | 10 m³/h | 6/150 | Ø65*1000 | 2" | 1390 | Ø219 |
5 Carcasas de filtro con cartuchos y brida
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5F-10" | 2.5 m³/h | 0-1.0 MPa | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5F-20" | 5 m³/h | 0-1.0 MPa | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5F-30" | 7.5 m³/h | 0-1.0 MPa | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5F-40" | 10 m³/h | 0-1.0 MPa | Ø65*1000 | 2" | 1390 | Ø219 |

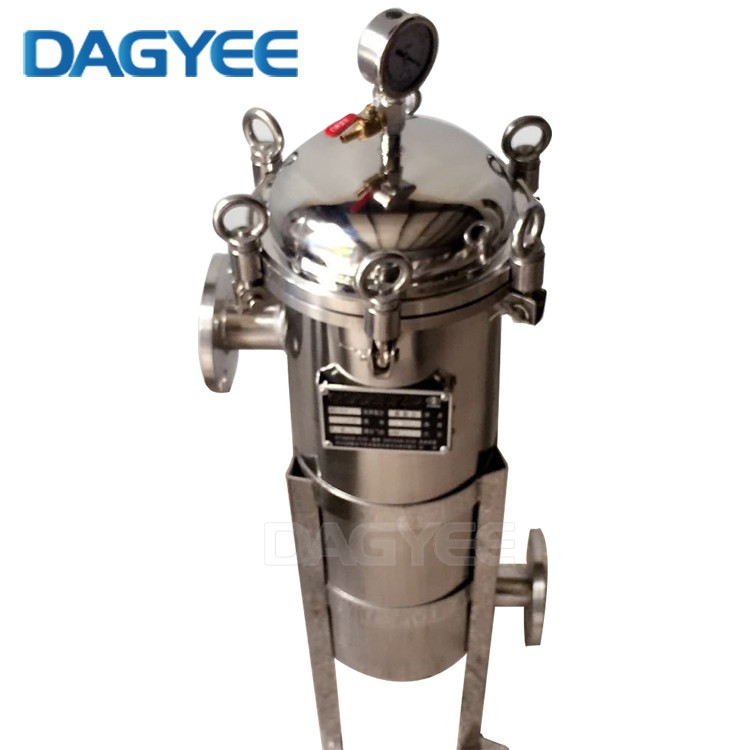

Carcasas de filtros de bolsa individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-1-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1040 | Ø219 |
| DYG-1-2S | 36 m³/h | 12/150 | Ø180*810 | 2" brida | 1300 | Ø219 |
| DYG-1-4S | 10 m³/h | 12/150 | Ø105*380 | 1 1/2" BSP hembra | 850 | Ø133 |
| DYG-1K-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1010 | Ø219 |

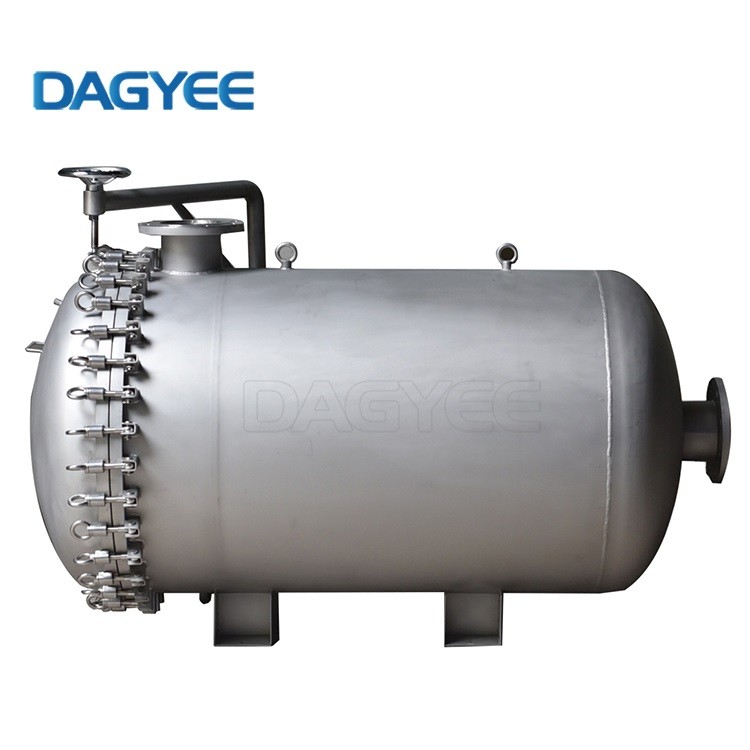

Carcasas de Filtros de Múltiples Bolsas
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-2D-2S | 70 m³/h | 12/150 | Ø180*810 | 2" | 1600 | Ø420 |
| DYG-3D-2S | 100 m³/h | 12/150 | Ø180*810 | 3" | 1800 | Ø506 |
| DYG-4D-2S | 130 m³/h | 12/150 | Ø180*810 | 4" | 1800 | Ø506 |
| DYG-6D-2S | 200 m³/h | 12/150 | Ø180*810 | 4" | 2100 | Ø650 |
| DYG-8D-2S | 250 m³/h | 12/150 | Ø180*810 | 5" | 2100 | Ø710 |
| DYG-12D-2S | 400 m³/h | 12/150 | Ø180*810 | 6" | 2100 | Ø910 |
Ventajas del producto
1. Mejor en limpieza y mayor seguridad microbiológica gracias a su diseño sin fisuras, pulido e higiénico.
2. Resistencia a la corrosión y durabilidad gracias a que las piezas que están en contacto con el fluido están fabricadas en acero inoxidable y a la alta calidad de sus soldaduras.
3. Económicas sin sacrificar calidad ni rendimiento.
Características del producto
Medio filtrante: Material poroso que captura las impurezas (celulosa, poliéster, polipropileno).
Núcleo de soporte: Material rígido (plástico/metal) para soporte estructural y mantenimiento de la forma.
Tapas: Juntas duraderas (plástico/metal) para los extremos del filtro, que sirven como puntos de montaje.
Juntas: Aseguran un sellado entre la carcasa y las tapas de los extremos, evitando la derivación de fluidos.
Carcasa: Carcasa duradera (plástico/metal) con puertos de entrada/salida para fluido filtrado.
Aplicación de productos
Líquido de galvanoplastia
Petróleo
Aguas residuales industriales
Impresión y teñido
Farmacéutica
Protección ambiental
