Descripción
Descripción del producto

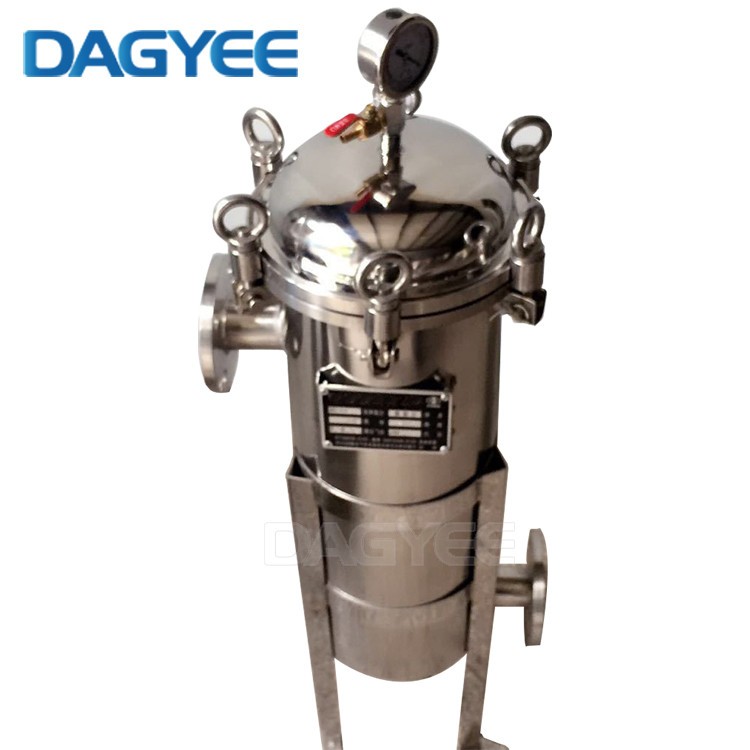

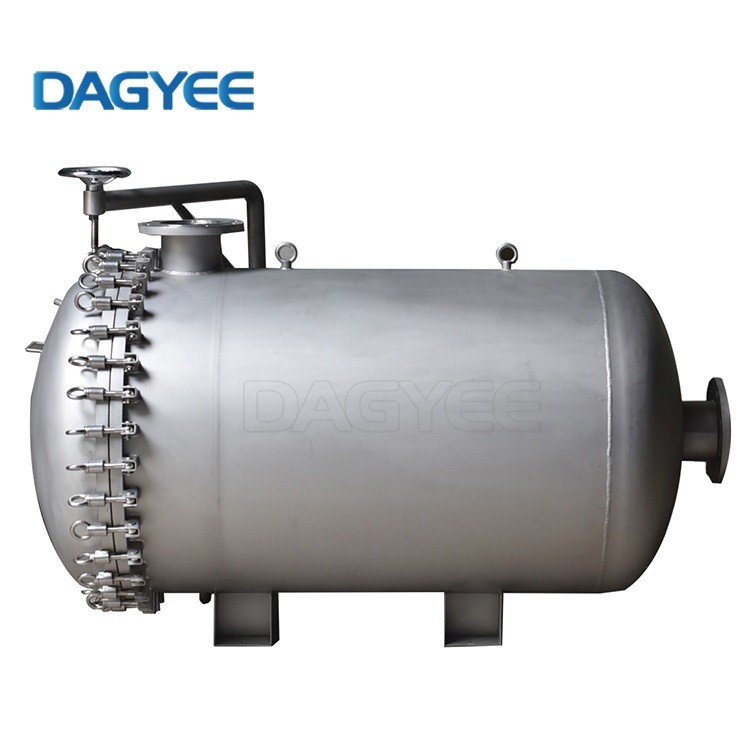

Un diseño común paracarcasa del filtro de cartuchoConsiste en una carcasa cilíndrica o rectangular, generalmente fabricada con materiales como acero inoxidable, plástico o aluminio. La carcasa contiene una entrada y una salida para el paso del fluido o gas, mientras que el filtro de cartucho se encuentra dentro de ella. Estas carcasas de filtro se utilizan en diversas industrias, como el tratamiento de agua, el procesamiento químico, la fabricación farmacéutica, la producción de alimentos y bebidas, entre otras.
Función del producto
Proceso de filtración: La función principal del cartuchofiltros de hogares facilitar el proceso de filtración, eliminando partículas no deseadas del fluido que lo atraviesa. Los cartuchos filtrantes que se encuentran dentro de la carcasa realizan esta tarea.
Mecanismo de sellado: La carcasa proporciona un mecanismo de sellado robusto que evita cualquier desviación de fluido sin filtrar. Este mecanismo asegura que solo el fluido filtrado llegue a la etapa final.
Adaptabilidad: La estructura de la carcasa del filtro de cartucho es adaptable y capaz de acomodar diferentes tipos de cartuchos filtrantes según las necesidades de filtración del proceso.
Regulación de flujo: La carcasa contiene características que le permiten gestionar una variedad de caudales, lo que la hace adecuada para una amplia gama de aplicaciones.
Resistencia a la presión y la temperatura: Construido con materiales duraderos como acero inoxidable o polipropileno, la carcasa del filtro de cartucho puede soportar altas presiones y temperaturas, lo que lo hace confiable para uso industrial intensivo.
Facilidad de mantenimiento: La mayoría de las carcasas de filtros de cartucho están diseñadas para un fácil mantenimiento, con características que permiten un reemplazo, limpieza e inspección del cartucho rápido y sencillo.
Especificaciones técnicas del producto
Tipo de sello: Anillos tóricos y juntas planas
Material de sellado: Caucho de nitrilo (NBR), silicona, caucho fluorado, generalmente se utiliza silicona
Interfaz del filtro con sellado de goma: Roscado, abrazadera, GB, HG, DIN, ANSI
Precisión de filtración: 1 μm - 100 μm
Material del cuerpo: SS304 / SS316
Carcasas para cartuchos filtrantes individuales
| Modelo | Caída de Presión Máxima (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Máximo del Cartucho (mm) |
| DYG-1-10" | 0.5 m³/h | 6/120 | Ø65*250 | 1/2" | 380 | Ø89 |
| DYG-1-20" | 1 m³/h | 6/120 | Ø65*500 | 3/4" | 630 | Ø89 |
| DYG-1-30" | 1.5 m³/h | 6/120 | Ø65*750 | 1" | 880 | Ø89 |
| DYG-1-40" | 2 m³/h | 6/120 | Ø65*1000 | 1" | 1130 | Ø89 |
Carcasas de filtros microporosos individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida - Conector Rápido | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-C1-10* | 0.5 m³/h | 6/120 | Ø68*250 | 1 1/4" | 608 | Ø102 |
| DYG-C1-20* | 1 m³/h | 6/120 | Ø68*500 | 1 1/4" | 850 | Ø102 |
| DYG-C1-30* | 1.5 m³/h | 6/120 | Ø68*750 | 1 1/4" | 1100 | Ø102 |
| DYG-C1-40* | 2 m³/h | 6/120 | Ø68*1000 | 1 1/4" | 1350 | Ø102 |
5 Carcasas de cartuchos de filtro
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5-10" | 2.5 m³/h | 6/150 | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5-20" | 5 m³/h | 6/150 | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5-30" | 7.5 m³/h | 6/150 | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5-40" | 10 m³/h | 6/150 | Ø65*1000 | 2" | 1390 | Ø219 |
5 Carcasas de filtro con cartuchos y brida
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5F-10" | 2.5 m³/h | 0-1.0 MPa | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5F-20" | 5 m³/h | 0-1.0 MPa | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5F-30" | 7.5 m³/h | 0-1.0 MPa | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5F-40" | 10 m³/h | 0-1.0 MPa | Ø65*1000 | 2" | 1390 | Ø219 |
Carcasas de filtros de bolsa individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-1-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1040 | Ø219 |
| DYG-1-2S | 36 m³/h | 12/150 | Ø180*810 | 2" brida | 1300 | Ø219 |
| DYG-1-4S | 10 m³/h | 12/150 | Ø105*380 | 1 1/2" BSP hembra | 850 | Ø133 |
| DYG-1K-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1010 | Ø219 |
Carcasas de Filtros de Múltiples Bolsas
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-2D-2S | 70 m³/h | 12/150 | Ø180*810 | 2" | 1600 | Ø420 |
| DYG-3D-2S | 100 m³/h | 12/150 | Ø180*810 | 3" | 1800 | Ø506 |
| DYG-4D-2S | 130 m³/h | 12/150 | Ø180*810 | 4" | 1800 | Ø506 |
| DYG-6D-2S | 200 m³/h | 12/150 | Ø180*810 | 4" | 2100 | Ø650 |
| DYG-8D-2S | 250 m³/h | 12/150 | Ø180*810 | 5" | 2100 | Ø710 |
| DYG-12D-2S | 400 m³/h | 12/150 | Ø180*810 | 6" | 2100 | Ø910 |
Ventajas del producto
Alta eficiencia: Las carcasas de filtro de cartucho ofrecen una alta eficiencia de filtración, eliminando eficazmente incluso las partículas microscópicas de los fluidos.
Versatilidad: Debido a su estructura adaptable, puede acomodar varios cartuchos filtrantes, brindando flexibilidad en la elección del nivel de filtración.
Durable: Los materiales de construcción de la carcasa del filtro de cartucho, como el acero inoxidable o el polipropileno, aseguran su durabilidad, incluso bajo presiones y temperaturas extremas.
Características del producto
● Protección de los cartuchos de filtro
Los cartuchos de filtro de agua suelen ser susceptibles a daños causados por la presión del agua, las altas temperaturas y otros factores. La carcasa proporciona un entorno seguro y estable para los filtros de cartucho, evitando que se dañen o se desprendan debido a la presión del fluido.
● Mejora de la eficiencia de filtración
Los filtros de cartucho alojados en carcasas adecuadas mejoran la eficiencia de filtración, ya que los contaminantes se capturan y eliminan del fluido con mayor eficacia. Esto se debe a que las carcasas de los filtros de cartucho los alinean de forma segura y perfecta, eliminando así el riesgo de derivación.
Aplicación de productos
Productos farmacéuticos: En la fabricación farmacéutica, estas carcasas se utilizan para garantizar la pureza del agua, el procesamiento de productos químicos y soluciones medicinales.
Alimentos y bebidas: La industria de alimentos y bebidas depende de carcasas de filtros de cartucho para mantener la limpieza y seguridad de los productos, eliminando posibles contaminantes del agua, jarabes, aceites y vinos.
Petróleo y gas: Estas carcasas son fundamentales en la industria del petróleo y el gas para separar impurezas de los productos derivados del petróleo y el gas natural.
Tratamiento de aguas: En las plantas de tratamiento de agua, las carcasas de los filtros de cartucho permiten una filtración eficaz de las impurezas del agua potable y residual.
Procesamiento químico: Se utilizan en plantas de procesamiento de productos químicos para filtrar partículas e impurezas de diversas soluciones químicas.
Electrónica: En la industria electrónica, se aprovechan para filtrar productos químicos utilizados en la fabricación de semiconductores y componentes electrónicos.
Pinturas y Recubrimientos: Las carcasas de filtro de cartucho garantizan la pureza de pinturas y revestimientos al filtrar partículas no deseadas.
Generación de energía: Estas carcasas se utilizan en centrales eléctricas para filtrar aceites lubricantes y refrigerantes para garantizar el funcionamiento óptimo de la maquinaria.
