Descripción
Descripción del producto

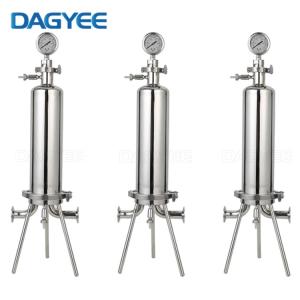

Una carcasa de filtro de cartucho es un recipiente diseñado para alojar cartuchos de filtro, lo que permite la filtración de líquidos en diversas aplicaciones. Estas carcasas pueden fabricarse con materiales como el acero inoxidable y se utilizan comúnmente en aplicaciones industriales exigentes.
Función del producto
1. Proceso de filtración
El líquido se presuriza en la carcasa del filtro a través de la entrada. Fluye a través del cartucho filtrante, comenzando desde el exterior y avanzando hacia el interior.
2. Retención de impurezas
Las impurezas se capturan en la superficie y dentro de las capas del cartucho. El resultado es un líquido transparente y filtrado que sale por la salida para su uso posterior.
Este sistema de filtración dual garantiza un rendimiento óptimo, con impurezas eliminadas eficazmente tanto a nivel superficial como profundo.
Especificaciones técnicas del producto
Tipo de sello: Anillos tóricos y juntas planas
Material de sellado: Caucho de nitrilo (NBR), silicona, caucho fluorado, generalmente se utiliza silicona
Interfaz del filtro con sellado de goma: Roscado, abrazadera, GB, HG, DIN, ANSI
Precisión de filtración: 1 μm - 100 μm
Material del cuerpo: SS304 / SS316
Carcasas para cartuchos filtrantes individuales
| Modelo | Caída de Presión Máxima (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Máximo del Cartucho (mm) |
| DYG-1-10" | 0.5 m³/h | 6/120 | Ø65*250 | 1/2" | 380 | Ø89 |
| DYG-1-20" | 1 m³/h | 6/120 | Ø65*500 | 3/4" | 630 | Ø89 |
| DYG-1-30" | 1.5 m³/h | 6/120 | Ø65*750 | 1" | 880 | Ø89 |
| DYG-1-40" | 2 m³/h | 6/120 | Ø65*1000 | 1" | 1130 | Ø89 |
Carcasas de filtros microporosos individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida - Conector Rápido | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-C1-10* | 0.5 m³/h | 6/120 | Ø68*250 | 1 1/4" | 608 | Ø102 |
| DYG-C1-20* | 1 m³/h | 6/120 | Ø68*500 | 1 1/4" | 850 | Ø102 |
| DYG-C1-30* | 1.5 m³/h | 6/120 | Ø68*750 | 1 1/4" | 1100 | Ø102 |
| DYG-C1-40* | 2 m³/h | 6/120 | Ø68*1000 | 1 1/4" | 1350 | Ø102 |
5 Carcasas de cartuchos de filtro
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5-10" | 2.5 m³/h | 6/150 | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5-20" | 5 m³/h | 6/150 | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5-30" | 7.5 m³/h | 6/150 | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5-40" | 10 m³/h | 6/150 | Ø65*1000 | 2" | 1390 | Ø219 |
5 Carcasas de filtro con cartuchos y brida
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5F-10" | 2.5 m³/h | 0-1.0 MPa | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5F-20" | 5 m³/h | 0-1.0 MPa | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5F-30" | 7.5 m³/h | 0-1.0 MPa | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5F-40" | 10 m³/h | 0-1.0 MPa | Ø65*1000 | 2" | 1390 | Ø219 |

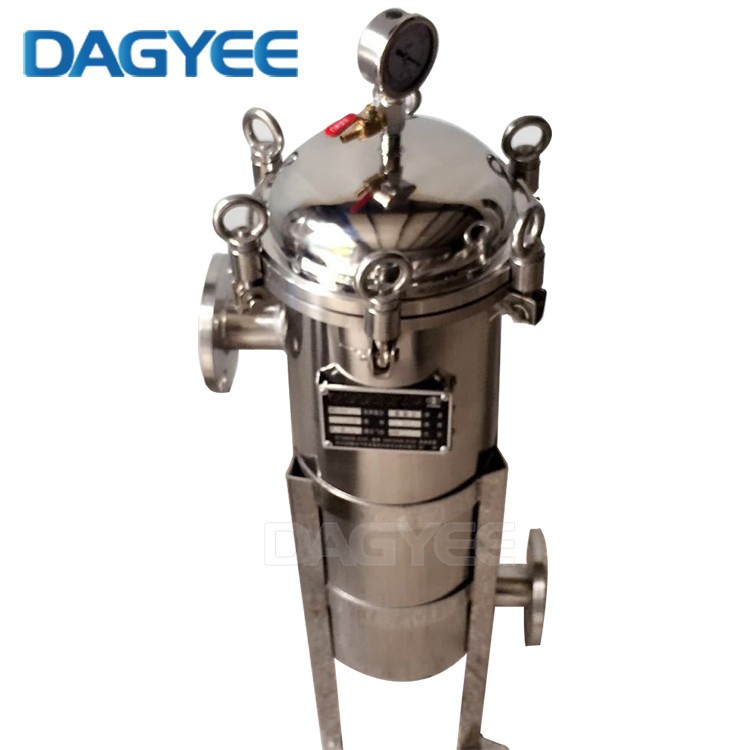

Carcasas de filtros de bolsa individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-1-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1040 | Ø219 |
| DYG-1-2S | 36 m³/h | 12/150 | Ø180*810 | 2" brida | 1300 | Ø219 |
| DYG-1-4S | 10 m³/h | 12/150 | Ø105*380 | 1 1/2" BSP hembra | 850 | Ø133 |
| DYG-1K-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1010 | Ø219 |
Carcasas de Filtros de Múltiples Bolsas
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-2D-2S | 70 m³/h | 12/150 | Ø180*810 | 2" | 1600 | Ø420 |
| DYG-3D-2S | 100 m³/h | 12/150 | Ø180*810 | 3" | 1800 | Ø506 |
| DYG-4D-2S | 130 m³/h | 12/150 | Ø180*810 | 4" | 1800 | Ø506 |
| DYG-6D-2S | 200 m³/h | 12/150 | Ø180*810 | 4" | 2100 | Ø650 |
| DYG-8D-2S | 250 m³/h | 12/150 | Ø180*810 | 5" | 2100 | Ø710 |
| DYG-12D-2S | 400 m³/h | 12/150 | Ø180*810 | 6" | 2100 | Ø910 |
Ventajas del producto
1. Mejor en limpieza y mayor seguridad microbiológica gracias a su diseño sin fisuras, pulido e higiénico.
2. Resistencia a la corrosión y durabilidad gracias a que las piezas que están en contacto con el fluido están fabricadas en acero inoxidable y a la alta calidad de sus soldaduras.
3. Económicas sin sacrificar calidad ni rendimiento.
Características del producto
La placa base biselada y la junta de la carcasa de diseño aséptico permiten un mejor drenaje y una conexión sin fisuras entre la base de la carcasa y la cubeta.
La base y los codos de la carcasa, electropulidos, y la cubeta, pulida al espejo, garantizan una limpieza óptima de las zonas críticas, manteniendo su relación precio-calidad.
Aplicación de productos
Tratamiento de agua:Elimina todas las impurezas del agua, garantizando así agua potable limpia y segura.
Procesamiento químico:Filtra productos químicos de manera confiable manteniendo la integridad de la seguridad del proceso.
Industria de alimentos y bebidas:Garantiza la pureza de los líquidos utilizados en los procesos productivos de este sector.
Productos farmacéuticos:Desempeña un papel fundamental en la eliminación de impurezas durante la fabricación de medicamentos y otros productos sanitarios.
