Descripción
Descripción del producto
La carcasa del filtro puede utilizarse para la filtración de líquidos, gases, partículas superiores a 0.1 µm y bacterias, ofreciendo un alto nivel de retención y caudal. Posee propiedades de baja absorción, sin desprendimiento de medios, sin fugas, resistencia a ácidos y álcalis, así como resistencia a la corrosión.
Función del producto
Filtración: El fluido ingresa a la carcasa a través de la entrada y pasa a través de los cartuchos filtrantes. A medida que el fluido circula por los cartuchos, los contaminantes quedan atrapados en el medio filtrante, permitiendo que el fluido limpio salga por la salida.
Acumulación: Con el tiempo, los contaminantes se acumulan dentro de los cartuchos filtrantes, formando una capa de residuos que puede reducir la eficiencia de la filtración y aumentar la caída de presión.
Reemplazo: Cuando la presión diferencial a través de los cartuchos filtrantes alcanza un umbral predeterminado, lo que indica que los cartuchos están obstruidos, es necesario reemplazarlos. Esto garantiza una filtración continua y eficiente.
Mantenimiento: La carcasa está diseñada para un acceso fácil, permitiendo un reemplazo rápido y sencillo de los cartuchos filtrantes. Esto minimiza el tiempo de inactividad y asegura un rendimiento de filtración consistente.
Especificaciones técnicas del producto
Tipo de sello: Anillos tóricos y juntas planas
Material de sellado: Caucho de nitrilo (NBR), silicona, caucho fluorado, generalmente se utiliza silicona
Interfaz del filtro con sellado de goma: Roscado, abrazadera, GB, HG, DIN, ANSI
Precisión de filtración: 1 μm - 100 μm
Material del cuerpo: SS304 / SS316
Carcasas para cartuchos filtrantes individuales
| Modelo | Caída de Presión Máxima (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Máximo del Cartucho (mm) |
| DYG-1-10" | 0.5 m³/h | 6/120 | Ø65*250 | 1/2" | 380 | Ø89 |
| DYG-1-20" | 1 m³/h | 6/120 | Ø65*500 | 3/4" | 630 | Ø89 |
| DYG-1-30" | 1.5 m³/h | 6/120 | Ø65*750 | 1" | 880 | Ø89 |
| DYG-1-40" | 2 m³/h | 6/120 | Ø65*1000 | 1" | 1130 | Ø89 |
Carcasas de filtros microporosos individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida - Conector Rápido | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-C1-10* | 0.5 m³/h | 6/120 | Ø68*250 | 1 1/4" | 608 | Ø102 |
| DYG-C1-20* | 1 m³/h | 6/120 | Ø68*500 | 1 1/4" | 850 | Ø102 |
| DYG-C1-30* | 1.5 m³/h | 6/120 | Ø68*750 | 1 1/4" | 1100 | Ø102 |
| DYG-C1-40* | 2 m³/h | 6/120 | Ø68*1000 | 1 1/4" | 1350 | Ø102 |
5 Carcasas de cartuchos de filtro
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5-10" | 2.5 m³/h | 6/150 | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5-20" | 5 m³/h | 6/150 | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5-30" | 7.5 m³/h | 6/150 | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5-40" | 10 m³/h | 6/150 | Ø65*1000 | 2" | 1390 | Ø219 |
5 Carcasas de filtro con cartuchos y brida
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-5F-10" | 2.5 m³/h | 0-1.0 MPa | Ø65*250 | 3/4" | 550 | Ø219 |
| DYG-5F-20" | 5 m³/h | 0-1.0 MPa | Ø65*500 | 1" | 850 | Ø219 |
| DYG-5F-30" | 7.5 m³/h | 0-1.0 MPa | Ø65*750 | 1 1/2" | 1100 | Ø219 |
| DYG-5F-40" | 10 m³/h | 0-1.0 MPa | Ø65*1000 | 2" | 1390 | Ø219 |

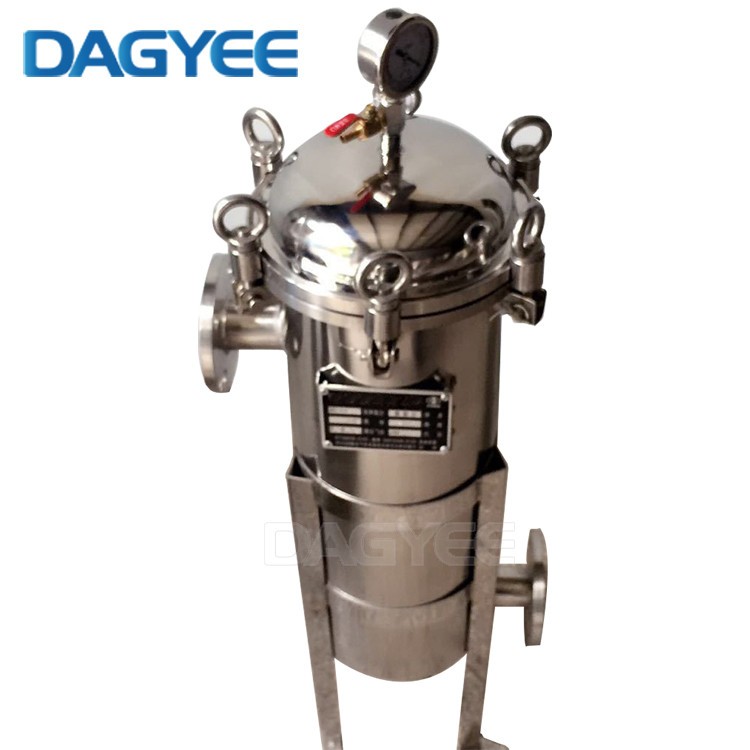

Carcasas de filtros de bolsa individuales
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-1-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1040 | Ø219 |
| DYG-1-2S | 36 m³/h | 12/150 | Ø180*810 | 2" brida | 1300 | Ø219 |
| DYG-1-4S | 10 m³/h | 12/150 | Ø105*380 | 1 1/2" BSP hembra | 850 | Ø133 |
| DYG-1K-1S | 18 m³/h | 12/150 | Ø180*410 | 1 1/2" brida | 1010 | Ø219 |

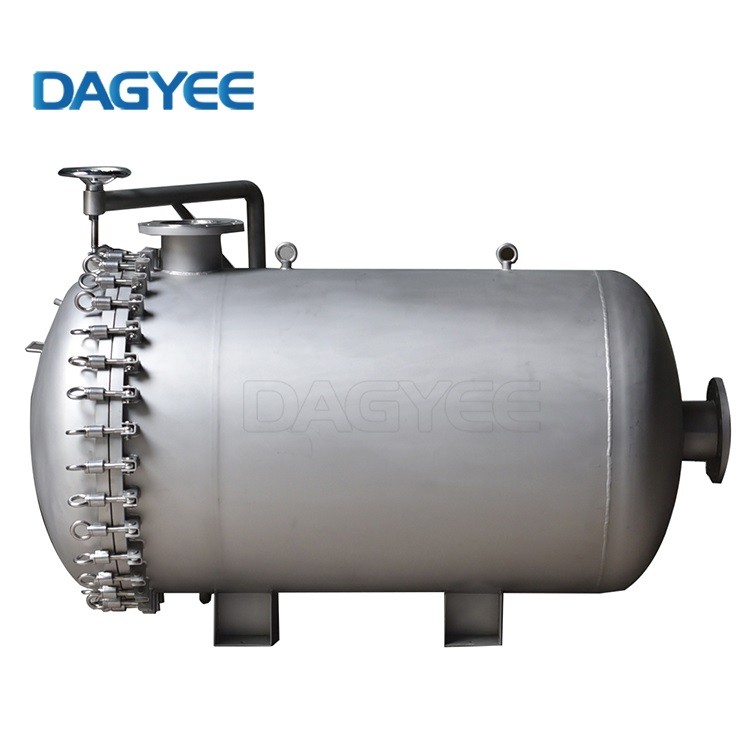

Carcasas de Filtros de Múltiples Bolsas
| Modelo | Caudal Máximo (m³/h) | Condiciones Máximas de Operación (bar/°C) | Especificaciones del Filtro | Entrada/Salida | Altura (mm) | Diámetro Externo Máximo del Cartucho |
| DYG-2D-2S | 70 m³/h | 12/150 | Ø180*810 | 2" | 1600 | Ø420 |
| DYG-3D-2S | 100 m³/h | 12/150 | Ø180*810 | 3" | 1800 | Ø506 |
| DYG-4D-2S | 130 m³/h | 12/150 | Ø180*810 | 4" | 1800 | Ø506 |
| DYG-6D-2S | 200 m³/h | 12/150 | Ø180*810 | 4" | 2100 | Ø650 |
| DYG-8D-2S | 250 m³/h | 12/150 | Ø180*810 | 5" | 2100 | Ø710 |
| DYG-12D-2S | 400 m³/h | 12/150 | Ø180*810 | 6" | 2100 | Ø910 |
Ventajas del producto
Procesamiento de alta eficiencia, garantiza la producción: Capaz de manejar condiciones de alto flujo que las carcasas de un solo cartucho no pueden satisfacer, apoyando directamente las líneas de producción principales y aumentando la capacidad general.
Ciclos de servicio extendidos, reduce costos: La alta capacidad de retención de suciedad extiende significativamente los intervalos entre cambios de cartuchos, reduciendo los costos de consumibles y los gastos de mano de obra de mantenimiento.
Características del producto
1. Diseño compacto.
2. Fabricado en acero inoxidable.
3. Sin piezas móviles internas para facilitar el acceso y reducir el costo de mantenimiento.
4. Cierre de tapa ergonómico y fácil de usar.
5. Alojamiento del filtro completamente drenable.
6. Adecuado para cartuchos de filtro de 10″, 20″, 30″ o 40″ de longitud.
7. Disponible en stock. DAGYEE puede suministrar cuatro tamaños estándar en acero inoxidable desde stock. Estos están disponibles con conexiones flangeadas.
Aplicación de productos
Química y Petroquímica: Prefiltración para sistemas de membrana, recuperación de catalizadores, purificación química.
Generación de Energía: Filtración de agua de alimentación, condensado y aceite combustible.
Metalurgia y Trabajo de Metales: Sistemas centralizados de filtración de refrigerantes, purificación de refrigerantes en laminadores.
Tratamiento de Agua y Aguas Residuales: Prefiltración para sistemas de ósmosis inversa (RO), pulido de efluentes, tratamiento de agua municipal.
Alimentos y Bebidas: Filtración a granel de agua de proceso y solventes en producción a gran escala; prefiltración de alto volumen para ingredientes, agua de proceso y pulido de producto final.
Farmacéutico: Filtración a granel de agua de proceso y solventes en producción a gran escala.
