Descripción
Descripción del Clarificador de placas inclinadas (Lamella)
El clarificador de placas inclinadas DAGYEE está diseñado para ofrecer una eliminación eficiente y de bajo costo de sólidos en una amplia gama de aguas residuales y líquidos de proceso. El diseño de placas inclinadas permite que el área total de sedimentación por gravedad sea hasta diez veces mayor que el espacio en planta que ocupa el clarificador. Se dispone de tanques integrales de mezcla química y floculación, así como opciones para mejorar el espesamiento de lodos.
El clarificador de placas inclinadas, también llamado tanque de sedimentación de placas inclinadas, es un tanque de sedimentación combinado de alta eficiencia. En su zona de sedimentación se instalan múltiples paquetes de tubos inclinados densamente dispuestos, que permiten que las impurezas en suspensión del agua sedimenten. El agua asciende a lo largo de los tubos inclinados, mientras que los lodos separados descienden por gravedad hacia el fondo del tanque, desde donde se extraen concentrados. Este diseño puede aumentar la eficiencia de sedimentación entre un 60 % y un 70 %, y puede multiplicar por 3 o 5 la capacidad de tratamiento en la misma superficie.
La implementación de clarificadores de placas inclinadas en el tratamiento de aguas residuales es ampliamente reconocida por sus numerosas ventajas, como su capacidad para manejar caudales elevados y su versatilidad en diversos sectores industriales. Son un elemento esencial en los procesos de depuración, presentes en áreas como el tratamiento de aguas residuales municipales, el procesamiento de efluentes industriales y el reciclaje de agua. Una instalación y un mantenimiento adecuados son fundamentales para su rendimiento óptimo y para cumplir con la normativa ambiental. Los avances tecnológicos recientes han mejorado aún más la eficacia de estos sistemas, convirtiéndolos en soluciones más sostenibles y rentables para la gestión de aguas residuales.
Estructura y principio de funcionamiento de un clarificador de placas inclinadas (Lamella)
1. Estructura
Un clarificador de placas inclinadas (Lamella) se compone de varios componentes clave, cada uno de los cuales es crucial para la separación eficiente de sólidos y líquidos en el tratamiento de aguas residuales. Su diseño permite una huella más pequeña y un procesamiento efectivo en cada una de las distintas zonas.
Zona de entrada
La zona de entrada es donde el agua residual ingresa inicialmente al clarificador. Esta área está diseñada para distribuir el flujo de manera uniforme a lo ancho de la unidad, lo cual es esencial para el funcionamiento eficiente del área de clarificación. Los dispositivos de disipación de energía ubicados en esta zona ayudan a reducir la velocidad del agua entrante, minimizando la turbulencia a medida que avanza hacia el área de clarificación.
Zona de clarificación
En la zona de clarificación se instalan conjuntos de placas inclinadas o lamelas. Estas placas aumentan el área de sedimentación efectiva de la unidad. A medida que el agua fluye hacia arriba entre las placas, los sólidos se depositan sobre su superficie y se deslizan hacia abajo por gravedad hasta la zona de recogida de lodos. La separación y la inclinación de las placas están diseñadas para optimizar la eliminación de sólidos y la dinámica del flujo.
Zona de recogida de lodos
La zona de recogida de lodos se encuentra debajo de las lamelas, donde los sólidos sedimentados se acumulan y se concentran. Esta zona suele incluir mecanismos, como una tolva de lodos o transportadores, para eliminar periódicamente los lodos acumulados para su posterior tratamiento o eliminación. Una extracción eficiente de los lodos es fundamental para mantener la capacidad y la eficacia del clarificador.
Zona de salida
Finalmente, la zona de salida es donde el agua clarificada sale del sistema. Esta parte generalmente cuenta con canaletas o vertederos que permiten que el agua limpia fluya hacia afuera sin perturbar el proceso de sedimentación. El agua clarificada suele someterse a procesos de tratamiento adicionales antes de ser descargada o reutilizada.
2. Principio de funcionamiento
El clarificador vertical DAGYEE está diseñado para eliminar sólidos de aguas residuales y otros líquidos de proceso. Los tanques de mezcla rápida y de floculación (opcionales) permiten la adición de productos químicos y polímeros que facilitarán el proceso de sedimentación — ajustando el pH para precipitar sólidos disueltos y/o mejorando la aglomeración de partículas en suspensión en flóculos más pesados y sedimentables. El líquido se alimenta desde estos tanques al clarificador a través de la cámara de entrada, que dirige el flujo hacia la sección de separación.
El líquido ingresa luego al área inferior de las placas laminares a través de ranuras laterales que lo distribuyen a lo ancho de las placas. Las partículas se sedimentan en la superficie de las placas y se deslizan hacia el fondo del clarificador. El líquido clarificado sale de las secciones de placas a través de vertederos en la parte superior de la unidad, los cuales están diseñados para generar y controlar una caída de presión adecuada, manteniendo un flujo laminar a través de las placas. El líquido clarificado fluye luego hacia la cámara de efluentes y sale del clarificador.

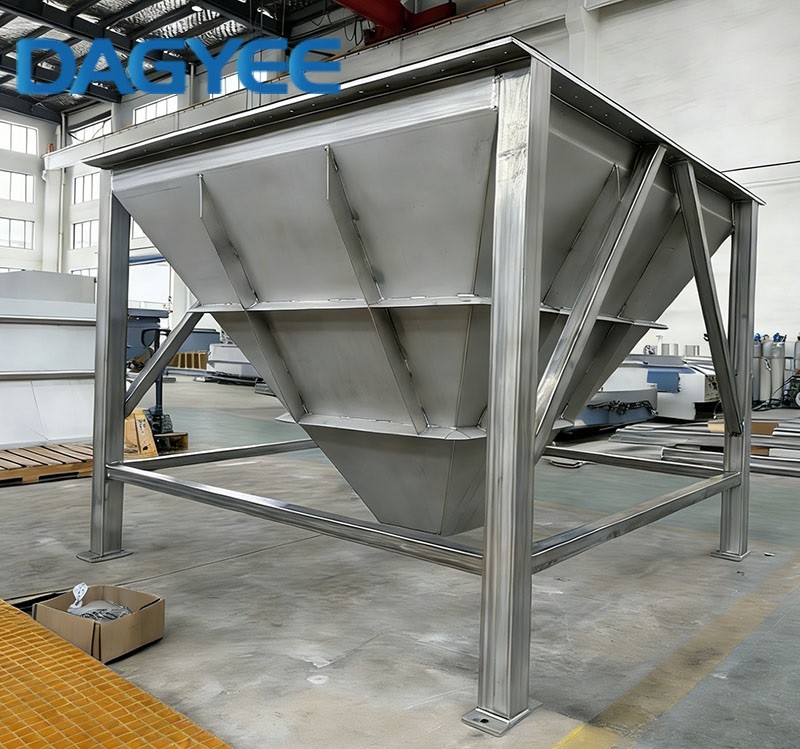

Los sólidos sedimentados se acumulan en el fondo de la tolva de lodos en forma de pirámide y se extraen del clarificador. Cuando sea aplicable, se puede utilizar un espesador de lodos (opcional) con mecanismo de rastrillo en lugar de la tolva piramidal.
El diseño modular y único del clarificador vertical de placas paralelas DAGYEE permite extraer fácilmente los módulos individuales de placas laminares del clarificador para su inspección.
Opciones disponibles para el Clarificador de láminas
• Tanque de mezcla rápida/floculación con agitador

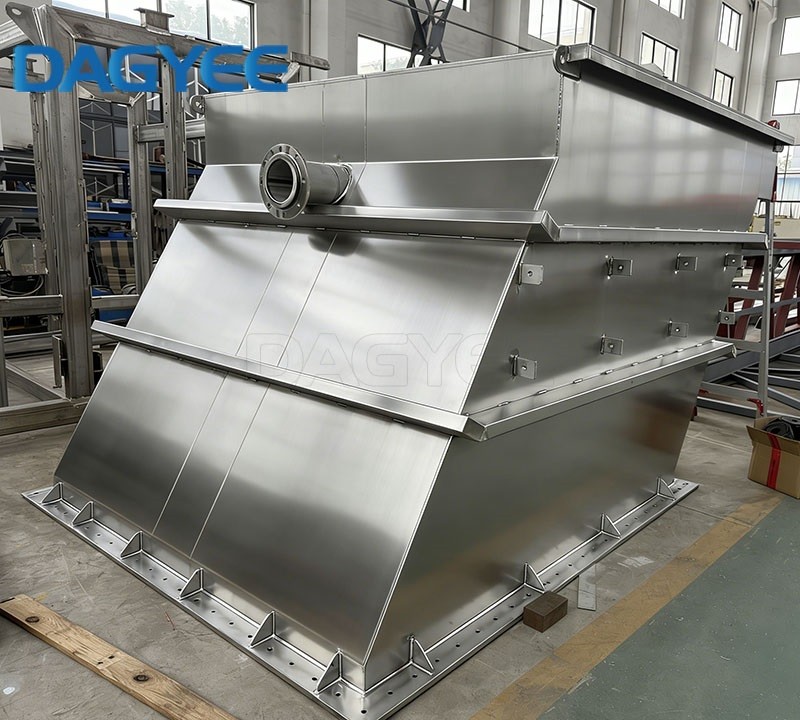

• Estructura completamente de acero vitrificado o acero inoxidable
• Diseño de tanque de hormigón
• Revestimientos y placas especiales
• Espesador de lodos mecánico integrado
• Plataformas de mantenimiento y escaleras
• Análisis en laboratorio interno para optimizar el equipo
• Diseño para agua potable
• Junta y tapa desmontable
• Desarenado automático
• Instrumentación y control
• Equipo de dosificación de productos químicos
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas en campo
Modelo de clarificador de placas inclinadas (Lamella)
1. Tipo de clarificador Lamella
DLC-I – Lamella gravitacional, tolva de lodos en forma de V, estructura sencilla, sin consumo de energía.
DLC-II – Lamella con rascador, incorpora mecanismo de transmisión mecánica, mejora la extracción de lodos de manera más eficiente y fluida, adecuado para unidades con gran capacidad de procesamiento.

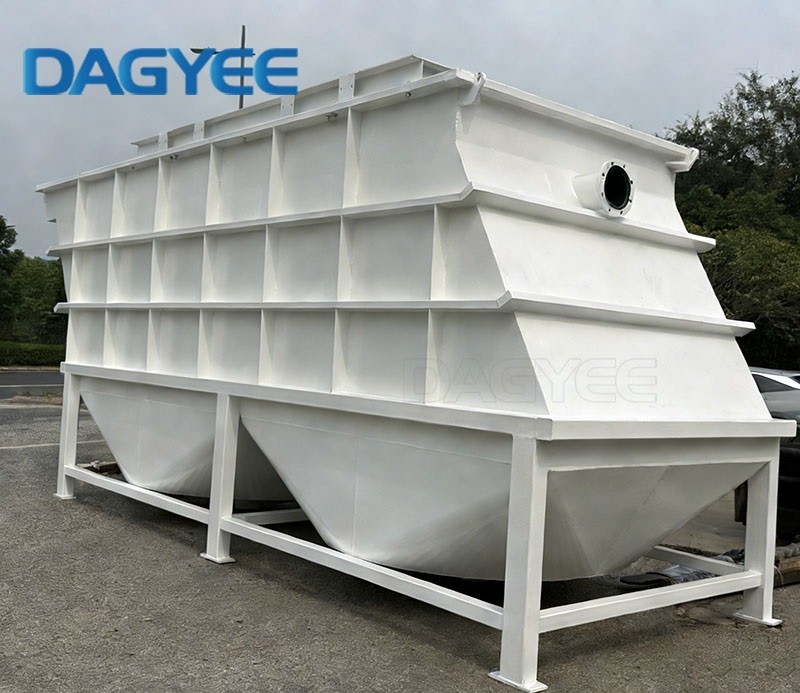

DLC-III – Lamella superhidráulica, menor huella de ocupación, sedimentación eficiente, transporte desmontable.
2. Especificaciones del clarificador Lamella
| Modelo DLC | Capacidad (m³/h) | Conexiones de Tuberías (mm) - Entrada | Conexiones de Tuberías (mm) - Salida | Conexiones de Tuberías (mm) - Lodos | Conexiones de Tuberías (mm) - Retrolavado | L (m) | W (m) | H (m) |
|---|---|---|---|---|---|---|---|---|
| DLC 5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC 10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC 15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 30 | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC 40 | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC 50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC 60 | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC 70 | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC 80 | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC 100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Ventajas de los clarificadores laminares
Los clarificadores laminares presentan varios beneficios en los procesos de tratamiento de aguas residuales.
Están diseñados para maximizar la eficiencia de sedimentación y, al mismo tiempo, minimizar la superficie ocupada.
Diseño compacto: Los clarificadores laminares utilizan placas inclinadas, que proporcionan una amplia superficie efectiva de sedimentación dentro de una unidad compacta. Este diseño aumenta enormemente el área superficial para la sedimentación en comparación con los clarificadores convencionales.
Alta eficiencia: Debido al aumento de la superficie derivado del diseño de placas inclinadas, la sedimentación es más eficiente. Las partículas en suspensión se eliminan de forma efectiva, lo que lo hace adecuado incluso para aplicaciones de alto caudal.
Rentabilidad: La eficiencia de los clarificadores laminares puede conllevar una reducción de los costes operativos. Ofrecen un mejor rendimiento del proceso en un espacio más reducido, lo que se traduce en posibles ahorros en costes de construcción y terreno.
Flexibilidad: Estos clarificadores pueden utilizarse en diversos entornos, tanto en trenes de tratamiento tradicionales como en paralelo, en instalaciones de aguas residuales nuevas o existentes.
Reducción del volumen de lodos: Una separación sólido-líquido eficiente da como resultado un menor volumen de lodos, lo que a su vez reduce los costes asociados a la manipulación y eliminación de lodos.
Bajo mantenimiento: La simplicidad del diseño laminar suele conllevar menores necesidades de mantenimiento. Un menor número de piezas móviles equivale a menos desgaste, así como a una menor complejidad operativa.
Al ofrecer ventajas como una huella compacta, un procesamiento eficiente y un bajo mantenimiento, los clarificadores laminares se han convertido en una opción favorable para muchas instalaciones de tratamiento de aguas residuales que buscan mejorar sus etapas de separación sólido-líquido.
Beneficios medioambientales: La separación eficiente de sólidos y líquidos en un clarificador laminar da como resultado un efluente más limpio, lo que puede reducir el impacto ambiental de los vertidos de aguas residuales.
Diseño modular: La naturaleza modular del sistema facilita su ampliación, lo que permite la escalabilidad y adaptabilidad a requisitos de procesamiento cambiantes.
Características de los clarificadores laminares
Las placas estándar de PRFV (plástico reforzado con fibra de vidrio) resistentes a la corrosión aumentan la vida útil.
Las placas disponibles en varios grados de PRFV pueden utilizarse para pH alto/bajo, temperaturas elevadas y otras condiciones extremas.
Las placas disponibles en varios grados de acero inoxidable permiten abordar aplicaciones personalizadas.
Los paquetes de mezcla rápida y floculación permiten el uso de productos químicos para mejorar la calidad del rebosadero (efluente).
Los bajos requisitos de potencia para todos los accionamientos y motores reducen los costes operativos.
La construcción opcional de tanques de acero con revestimiento de PRFV o caucho proporciona protección adicional para aplicaciones altamente corrosivas.
Materiales de construcción opcionales conforme a la norma NSF-61 disponibles para aplicaciones de agua potable.
Mecanismos de rastrillo opcionales que mejoran el espesamiento y la calidad de los lodos de fondo.
Alto rendimiento de limpieza con bajos requisitos de espacio.
Adecuado para nuevas construcciones o para el reacondicionamiento de tanques clarificadores circulares o rectangulares existentes, con el fin de aumentar la eficiencia de limpieza.
Uso de paquetes laminares duraderos y de alta calidad con bajos costes de instalación.
Excelente eliminación de lodos gracias a la geometría en forma de chevron.
También disponibles como unidades modulares "plug-and-play" en varios tamaños estándar.
Aplicaciones de los clarificadores laminares
Los clarificadores laminares de DAGYEE son versátiles y ofrecen soluciones para muchos procesos de tratamiento de agua.
Algunas aplicaciones específicas incluyen:
Eliminación de SST, sólidos y partículas: Los clarificadores DAGYEE son altamente eficientes en la eliminación de sólidos suspendidos totales (SST) y partículas del agua, reduciendo los niveles de contaminación y haciendo que el efluente sea apto para tratamientos posteriores o para su vertido.
Precipitación de sólidos disueltos y metales: Los clarificadores se pueden personalizar para añadir productos químicos que precipiten sólidos disueltos y metales pesados, facilitando su eliminación durante el proceso de sedimentación.
Floculación lastrada: Estos clarificadores también pueden incorporar procesos de floculación lastrada, en los que se forman partículas más pesadas que sedimentan más rápidamente, mejorando así el proceso general de clarificación.
Pretratamiento para filtración/procesos de membrana: Los clarificadores laminares de placas DAGYEE sirven como un paso de pretratamiento crítico antes de la filtración o los procesos de membrana, reduciendo eficazmente la carga sobre los equipos posteriores y mejorando la longevidad y eficiencia de los sistemas de filtración.
Clarificación de agua de retrolavado de filtros: Estos clarificadores se utilizan a menudo en plantas potabilizadoras municipales para tratar y clarificar el agua de retrolavado de los filtros, minimizando los residuos y mejorando la eficiencia de los sistemas de filtración.
Clarificación de lixiviados: En el tratamiento de lixiviados industriales y de vertederos, los clarificadores verticales de placas laminares DAGYEE eliminan sólidos y contaminantes, haciendo que el lixiviado sea apto para su posterior procesamiento o vertido.
Clarificación de agua de proceso industrial: Las plantas industriales utilizan los clarificadores DAGYEE para eliminar contaminantes del agua de proceso, haciéndola segura para su reutilización en la producción o para su vertido.
Clarificación de agua de torres de refrigeración: Las torres de refrigeración generan grandes cantidades de agua contaminada, que puede tratarse mediante clarificadores de placas laminares para eliminar sólidos, incrustaciones y subproductos de corrosión, asegurando el funcionamiento eficiente de los sistemas de refrigeración.
Tratamiento de agua superficial/bruta: Para los municipios e industrias que dependen de agua superficial o bruta, los clarificadores de placas laminares son esenciales para eliminar sólidos suspendidos, materia orgánica y otros contaminantes, haciendo que el agua sea apta para su uso.
Reciclaje/reutilización de agua: Dado que la conservación del agua es cada vez más importante, los clarificadores verticales de placas laminares DAGYEE desempeñan un papel vital en los programas de reciclaje y reutilización de agua, eliminando eficazmente los sólidos y preparando el agua para su reintroducción en sistemas industriales o municipales.
Procesos municipales e industriales: Estos clarificadores se utilizan ampliamente tanto en procesos municipales como industriales para el tratamiento de aguas residuales y agua de proceso, mejorando la calidad del agua y garantizando el cumplimiento de la normativa medioambiental.
Contáctenos para más información
