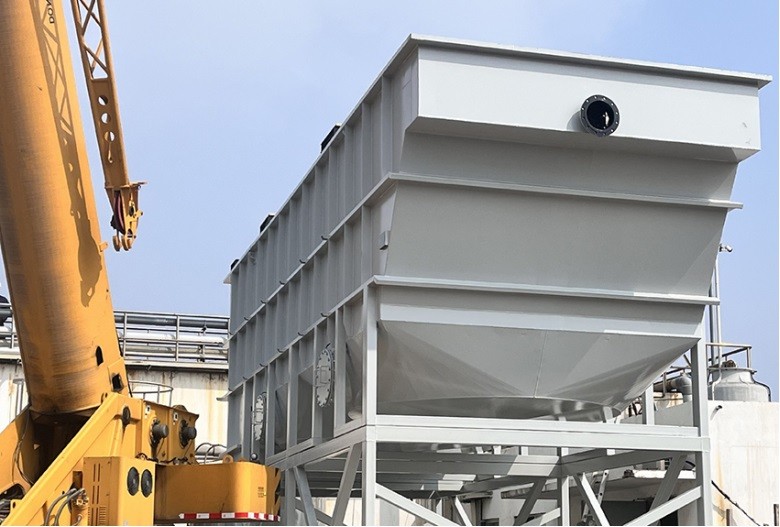

Clarificador por Placas Inclinadas para Aguas Residuales de Plantas Automotrices

Clarificador por Placas Inclinadas para Aguas Residuales de Plantas Automotrices

Artículo del producto：BH-03

Material: acero al carbono sus304 sus316

capacidad: 5-200m3 / hr

Tratamiento de aguas residuales industriales

MOQ: 1Set, OEM aceptado

Descripción

Descripción del Clarificador de láminas

El Decantador Lamelar DAGYEE tiene como función separar y clarificar los sólidos suspendidos en el agua. Los módulos lamelares aumentan la superficie efectiva de decantación optimizando el rendimiento del decantador y reduciendo el volumen del tanque. El uso de estos equipos supone un ahorro tanto en espacio como en costes, ya que no es necesario realizar ningún tipo de obra civil ni requieren consumo de energía por lo que resultan económicos, sencillos de instalar y de operar.
Además de aumentar la superficie de decantación los decantadores lamelares proporcionan un flujo laminar que favorece la decantación de los sólidos en las lamelas situadas en la cámara interior.

Principio del clarificador de láminas

Un ejemplo de funcionamiento del sistema descrito consistiría en una primera etapa donde el floculador mecánico con un agitador giratorio de baja velocidad de rotación mejorase el proceso químico mediante el cual, con la adición de sustancias floculantes, se aglutinasen las sustancias coloidales presentes en el agua, facilitando de esta forma su decantación.

A continuación, se conectaría la zona lamelar (zona de decantación) a través de la zona de entrada, que reparte el caudal de entrada uniformemente para separar otros elementos semipesados y pesados en suspensión no retenidos en la etapa anterior. El empleo de lamelas con una inclinación adecuada permite aumentar la superficie efectiva de decantación, permitiendo que la distancia que la partícula tiene que recorrer hasta que decanta sea menor que en un decantador convencional.

Opciones disponibles de clarificador de láminas

• Tanque de mezcla rápida/floculación con agitador
• Estructura completa en acero vidriado o acero inoxidable
• Diseño de tanque de concreto
• Revestimientos y placas especiales
• Espesador mecánico de lodos integrado
• Plataformas de mantenimiento y escaleras
• Análisis de laboratorio interno para optimización de equipos
• Diseño para agua potable
• Junta y cubierta removible
• Desazolve automático
• Instrumentación y control
• Equipos de dosificación química
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas en campo

Modelo de clarificador de láminas

DLC-I Lamela de gravedad, cubeta de lodo en forma de V, estructura simple, sin consumo de energía.

DLC-II Lamela con rascador, incorpora un mecanismo de transmisión mecánica, la descarga de lodos es mejor y más suave, y se adapta a unidades con gran capacidad de procesamiento.
DLC-III Super Lamela hidráulica, reduce la huella espacial, sedimentación eficiente, transporte desmontable.

Modelo DLC	Capacidad (m³/h)	Conexiones de Tubería (mm)				Dimensiones Físicas (m)
		Entrada(a)	Efluente(b)	Lodo(c)	Retrolavado(d)	L	W	H
DLC 5	5	80	80	50	50	2.55	1.6	2.9
DLC 10	10	100	100	50	50	3.35	1.82	3
DLC 15	15	100	100	50	50	3.35	2.02	3
DLC 20	20	100	100	50	50	3.35	2.02	3
DLC 30	30	150	150	50	50	4.2	2.22	3
DLC 40	40	150	150	50	50	4	2.8	3
DLC 50	50	200	200	50	50	4.65	2.82	3
DLC 60	60	200	200	50	50	4.7	3	3
DLC 70	70	250	200	50	50	6.4	2.6	3
DLC 80	80	250	200	50	50	6.8	2.82	3
DLC 100	100	250	250	50	50	7.05	3.02	3

Ventaja del clarificador de láminas

Assim, dentre as vantagens do decantador lamelar, destacam-se as seguintes ventajas:
1. Tamanho compacto;
2. Agilidade no processo de decantação;
3. Baixa necessidade de manutenção;
4. Facilidade de integração dentro de diferentes linhas produtivas.
O decantador lamelar é um equipamento de instalação rápida e que agrega valor para as mais diversas cadeias produtivas industriais. Atualmente, é impensável uma indústria precisar de tratamento de água e não possuir um equipamento deste, que se trata da melhor solução nessa área.

La característica del clarificador de láminas

Este sistema es similar al un decantador convencional pero la adición de lamelas multiplica el área de decantación y por tanto aumenta la efectividad. Se trata de un depósito rectangular fabricado en acero inoxidable, PRFV ó PP, abierto en la parte superior. En el interior se disponen unos paquetes de lamelas plásticas huecas y con una inclinación de 60 grados. El vertido es introducido a través de una cámara de entrada que permite dirigir el flujo de una manera uniforme hacia las lamelas. El agua asciende por los conductos lamelares a la vez que los sólidos van depositándose y resbalando por las lamelas hacia el fondo, donde son recogidos. El agua clarificada llega a la superficie y es recogida por un vertedero.

Aplicación del clarificador de láminas

Este sistema tem aplicação tanto nos proceesos de águas residuais como nas estações potabilizadoras:
