Descripción

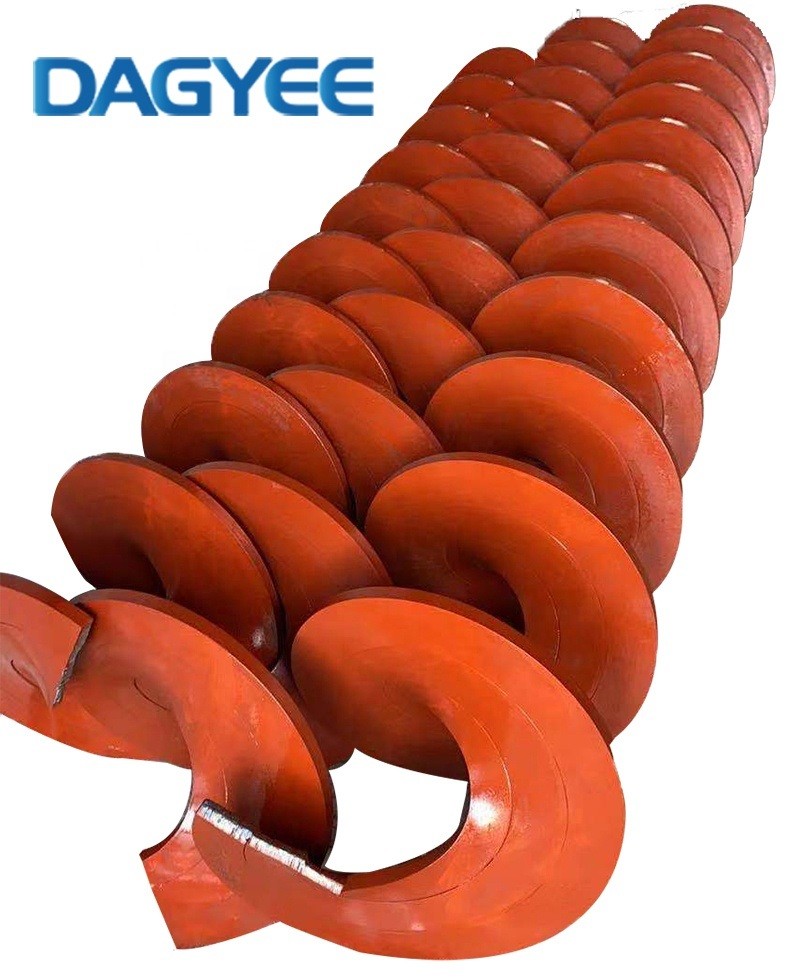

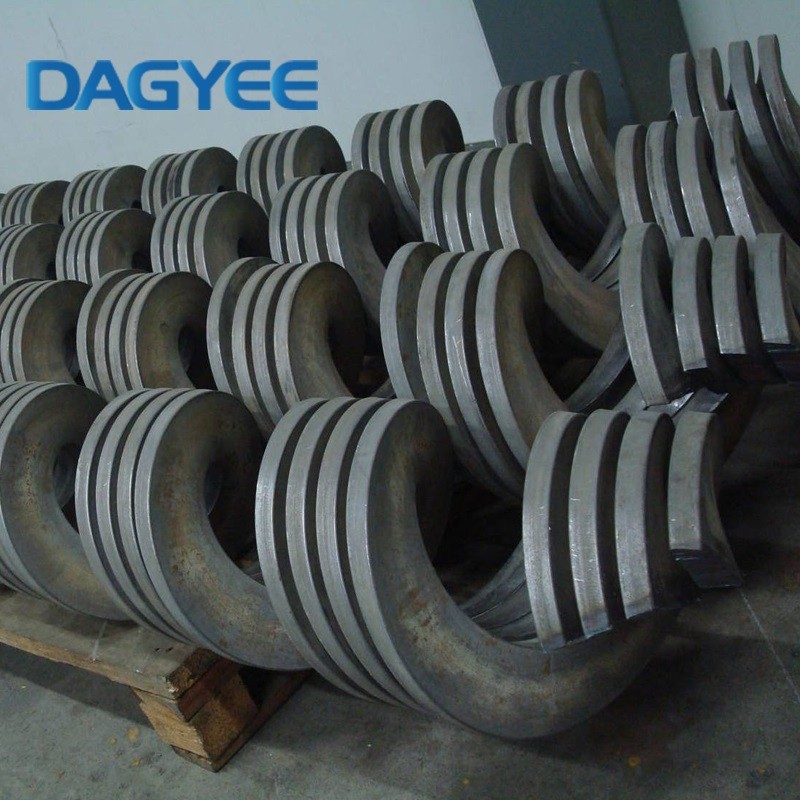

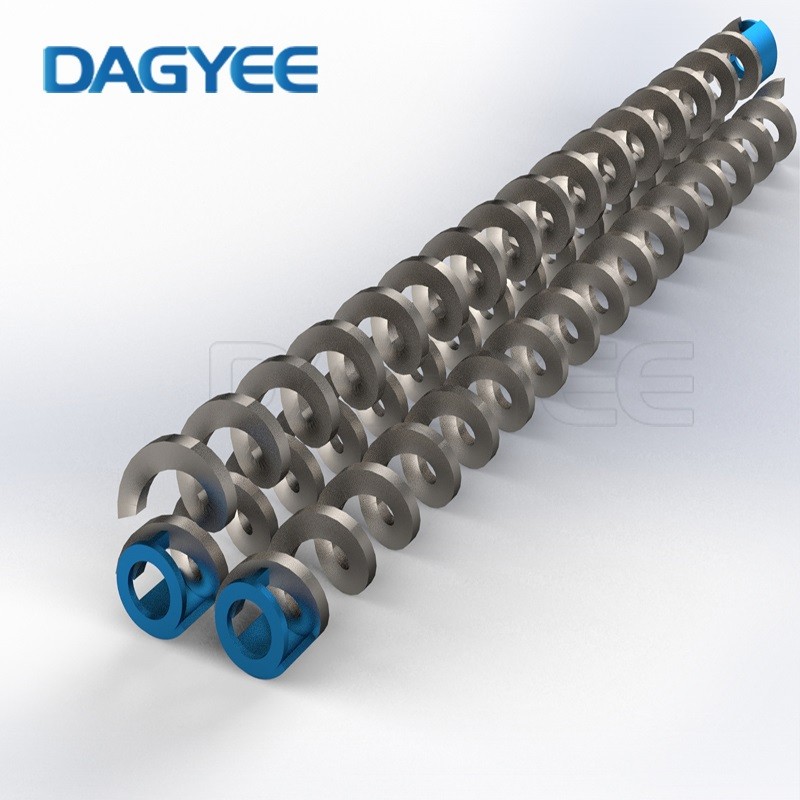

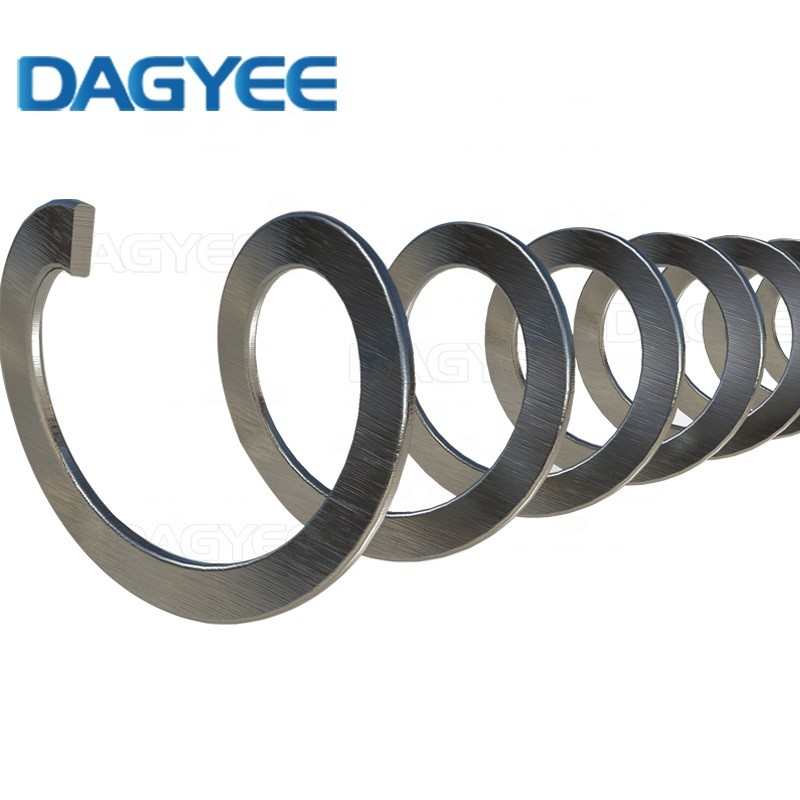

Descripción del vuelo de espiral sin eje
El Vuelo de tornillo sin Eje es un componente de transporte innovador y altamente eficiente, específicamente diseñado para manipular materiales desafiantes, viscosos y semisólidos en aplicaciones de tratamiento de agua y aguas residuales.
A diferencia de los transportadores de tornillo tradicionales con un eje central, su diseño helicoidal de núcleo abierto elimina los problemas comunes de obstrucción y enredo, garantizando un transporte de material continuo, suave y confiable.
Es la solución ideal para mover lodos deshidratados, desechos de rejas, arenas y otros flujos de residuos difíciles dentro de las plantas de tratamiento, mejorando significativamente la eficiencia operativa y reduciendo el tiempo de inactividad por mantenimiento.
Fabricado con materiales duraderos como acero inoxidable o aleaciones resistentes a la abrasión, está construido para soportar entornos corrosivos y severos.
Función del vuelo de espiral sin eje
Transporte Continuo sin Obstrucciones: La ausencia de un eje central evita que los materiales se enreden y atasquen el mecanismo, permitiendo el transporte ininterrumpido de sustancias fibrosas, adherentes y filamentosas como trapos y plásticos.
Manejo Eficiente de Lodos y Sólidos: Diseñado específicamente para mover biosólidos deshidratados, desechos de rejas, arenas de cámaras y otros residuos semisólidos de una etapa del proceso a otra (ej., desde una prensa hasta una tolva).
Operación Autolimpiante: El vuelo helicoidal giratorio, combinado con el diseño abierto, permite una acción autolimpiante natural a medida que el material es empujado hacia adelante, minimizando la acumulación y los residuos dentro de la artesa del transportador.
Transporte Optimizado en Espacio: Su capacidad para transportar materiales en varias inclinaciones dentro de una artesa cerrada y compacta lo convierte en una excelente opción para instalaciones con espacio limitado, moviendo el material de manera eficiente de forma horizontal o en pendiente.
Modelo de vuelo de espiral sin eje
| NO. | Diámetro (D) | Diámetro inferior (d) | Altura de la hoja (c) | Paso (S) | Longitud (mm) | Espesor (mm) | Densidad (kg/m³) | Peso (kg/m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 200 | 80 | 60 | 200 | 1000 | 16 | 7.85 | 18.48 |
| 2 | 220 | 80 | 70 | 220 | 1000 | 20 | 7.85 | 26.46 |
| 3 | 220 | 100 | 60 | 220 | 1000 | 16 | 7.85 | 18.99 |
| 4 | 220 | 100 | 60 | 220 | 1000 | 18 | 7.85 | 21.37 |
| 5 | 220 | 100 | 60 | 220 | 1000 | 20 | 7.85 | 23.74 |
| 6 | 260 | 100 | 80 | 260 | 1000 | 20 | 7.85 | 30.56 |
| 7 | 260 | 120 | 70 | 260 | 1000 | 16 | 7.85 | 22.24 |
| 8 | 260 | 120 | 70 | 260 | 1000 | 18 | 7.85 | 25.02 |
| 9 | 260 | 120 | 70 | 260 | 1000 | 20 | 7.85 | 27.80 |
| 10 | 280 | 120 | 80 | 280 | 1000 | 20 | 7.85 | 31.24 |
| 11 | 280 | 140 | 70 | 280 | 1000 | 18 | 7.85 | 25.52 |
| 12 | 300 | 140 | 80 | 300 | 1000 | 18 | 7.85 | 28.67 |
| 13 | 300 | 140 | 80 | 300 | 1000 | 20 | 7.85 | 31.85 |
| 14 | 320 | 160 | 80 | 320 | 1000 | 20 | 7.85 | 43.22 |
| 15 | 320 | 160 | 80 | 320 | 1000 | 22 | 7.85 | 37.64 |
| 16 | 380 | 220 | 80 | 380 | 1000 | 25 | 7.85 | 42.88 |
| 17 | 380 | 120 | 130 | 380 | 1000 | 25/20 | 7.85 | 54.14 |
| 18 | 460 | 300 | 80 | 460 | 1000 | 25 | 7.85 | 43.78 |
| 19 | 460 | 180 | 140 | 460 | 1000 | 20/25 | 7.85 | 60.13 |
| 20 | 560 | 400 | 80 | 560 | 1000 | 30 | 7.85 | 57.82 |
Ventajas del vuelo de espiral sin eje
Elimina los Atascos: El diseño sin eje resuelve fundamentalmente el problema del enredo y puenteo de material alrededor de un eje central, reduciendo drásticamente las paradas operativas.
Reduce el Mantenimiento: Al tener menos puntos para la acumulación de material y sin cojinetes de eje dentro del medio transportado, requiere una limpieza e intervención mecánica menos frecuente, reduciendo los costos operativos a largo plazo.
Maneja Materiales Difíciles: Gestiona excelentemente materiales que normalmente obstruirían los transportadores de tornillo estándar, incluidos lodos adherentes, desechos municipales de rejas, grasas y residuos industriales.
Mejora la Eficiencia de la Planta: Garantiza un flujo constante y confiable de materiales entre las unidades de proceso, previene cuellos de botella y mejora el rendimiento general de la planta de tratamiento.
Alta Durabilidad: Fabricado con materiales resistentes al desgaste y secciones de vuelo gruesas, ofrece una vida útil prolongada incluso en condiciones abrasivas y corrosivas.
Mayor Capacidad de Carga: El núcleo abierto permite una tasa de llenado volumétrico más alta en comparación con los tornillos con eje, lo que permite mover más material por revolución.
Características del espiral sin eje
Diseño Helicoidal sin Eje: Un vuelo helicoidal continuo y robusto sin eje central, que forma el elemento funcional central.
Construcción de Servicio Pesado: Típicamente fabricado con acero inoxidable de calibre grueso (304/316) o acero al carbono con recubrimientos protectores para resistencia y protección contra la corrosión.
Geometría Personalizable: Disponible en varios diámetros, pasos y espesores para adaptarse a caudales específicos, características del material y dimensiones de la artesa.
Secciones Atornilladas o Soldadas: Puede suministrarse en longitudes estándar o personalizadas, a menudo segmentadas para facilitar la instalación, el transporte y el reemplazo futuro.
Borde del Vuelo Reforzado: A menudo presenta un borde exterior endurecido o reforzado para maximizar la vida útil frente al revestimiento de la artesa.
Compatible con Artesa en "U": Diseñado para girar dentro de una artesa estándar en forma de "U", a menudo con un revestimiento resistente al desgaste, formando un sistema de transporte completo.
Aplicaciones del vuelo de espiral sin eje
Plantas Municipales de Tratamiento de Aguas Residuales: Transporte de lodos deshidratados desde prensas de banda o centrífugas hasta áreas de almacenamiento o carga.
Cabeceras y Áreas de Tamizado: Transporte de desechos capturados en rejas (trapos, toallitas, plásticos) desde rejas gruesas o finas hasta compactadores o contenedores de eliminación.
Sistemas de Remoción de Arenas: Transporte de arenas y grava recolectadas desde cámaras desarenadoras o clasificadores hasta lavadoras o puntos de disposición.
Espesamiento y Digestión de Lodos: Manipulación y transferencia de lodos primarios o secundarios espesados entre tanques y procesos.
Pretratamiento Industrial: Transporte de residuos semisólidos, subproductos o desechos de rejas provenientes de instalaciones de procesamiento de alimentos, pulpa y papel o fabricación química.
Estaciones de Bombeo y Elevación: Transporte de desechos de rejas y residuos acumulados desde pozos húmedos hasta contenedores para su eliminación.
Instalaciones de Compostaje: Transporte y mezcla de residuos orgánicos y biosólidos dentro de túneles o sistemas de volteo de compostaje.
Marino y Offshore: Manipulación de residuos y materiales de sentina en barcos y plataformas marinas, donde la operación confiable y sin obstrucciones es crítica.
