Descripción
Descripción del Clarificador de láminas
Los decantadores lamelares son tanques rectangulares de estructura abierta, fabricados en acero de alta calidad. Están diseñados para permitir el tratamiento eficiente del agua mediante un proceso de decantación. El agua cruda entra directamente en el decantador, donde se encuentran las cámaras de mezcla, que incluyen las etapas de coagulación y floculación. En estas cámaras, se realiza la mezcla homogénea de los reactivos químicos con el influente, lo que facilita la formación de las flóculos y optimiza las reacciones químicas necesarias para el tratamiento del agua. De este modo, el agua llega al paquete lamelar en condiciones ideales para su posterior clarificación.
Principio del clarificador de láminas
El separador lamelar opera con una serie de placas, lamelas o tubos hexagonales inclinados que permiten que las partículas sólidas (flóculos) se depositen más rápidamente que en un decantador convencional.
El ángulo de inclinación de las placas depende del rendimiento deseado, la naturaleza de los sólidos y las características del agua tratada.
Las partículas suspendidas recorren una distancia muy corta para sedimentarse gracias a la geometría del sistema, lo que acelera la separación.
A medida que los flóculos descienden por las superficies inclinadas, tienden a agruparse y compactarse, favoreciendo su concentración (espesamiento).
Las placas están separadas a poca distancia, lo cual multiplica la superficie efectiva de sedimentación en un espacio físico reducido.
Opciones disponibles de clarificador de láminas
• Tanque de mezcla rápida/floculación con agitador

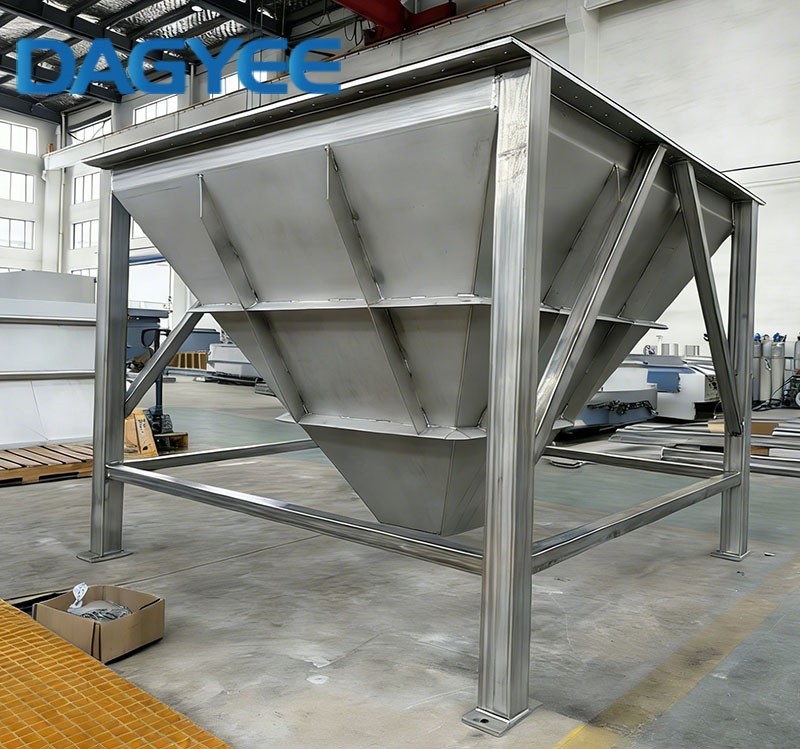

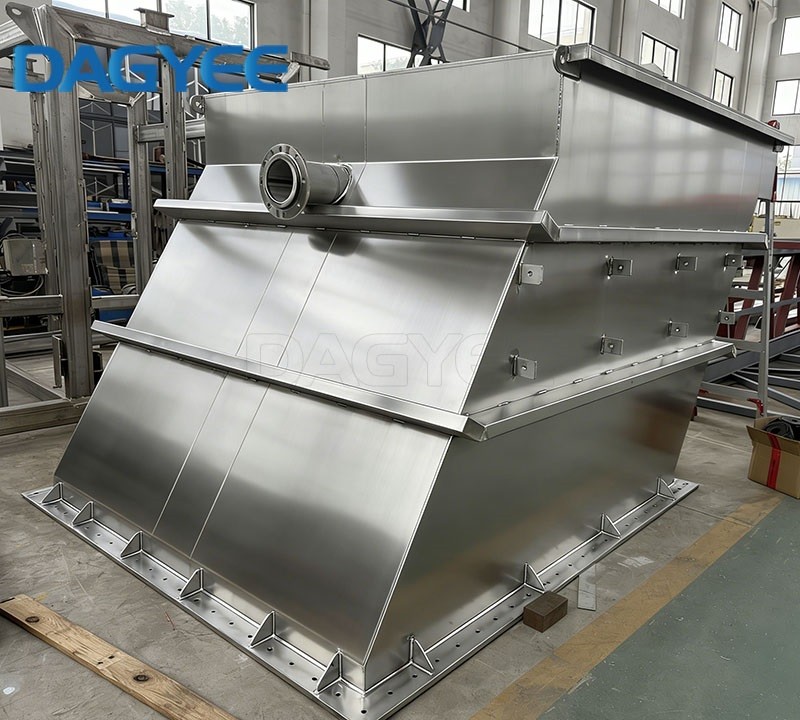

• Estructura completa en acero vidriado o acero inoxidable
• Diseño de tanque de concreto
• Revestimientos y placas especiales
• Espesador mecánico de lodos integrado
• Plataformas de mantenimiento y escaleras
• Análisis de laboratorio interno para optimización de equipos
• Diseño para agua potable
• Junta y cubierta removible
• Desazolve automático
• Instrumentación y control
• Equipos de dosificación química
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas en campo
Modelo de clarificador de láminas
DLC-I Lamela de gravedad, cubeta de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamela con rascador, incorpora un mecanismo de transmisión mecánica, la descarga de lodos es mejor y más suave, y se adapta a unidades con gran capacidad de procesamiento.
DLC-III Super Lamela hidráulica, reduce la huella espacial, sedimentación eficiente, transporte desmontable.
| Modelo DLC | Capacidad (m³/h) | Conexiones de Tubería (mm) | Dimensiones Físicas (m) | |||||
|---|---|---|---|---|---|---|---|---|
| Entrada(a) | Efluente(b) | Lodo(c) | Retrolavado(d) | L | W | H | ||
| DLC 5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC 10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC 15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 30 | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC 40 | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC 50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC 60 | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC 70 | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC 80 | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC 100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Ventaja del clarificador de láminas
Maior Eficiência de Sedimentação já que lâminas inclinadas proporcionam uma área de sedimentação mais ampla;
Maior Capacidade de Manuseio de Carga de Sólidos;
Menos Emissões de Sólidos Suspensos;
Melhoria na Qualidade da Água Tratada;
Manutenção baixa ou Simplificada;
Redução de Custos Operacionais já que o decantador lamelar requer menos espaço;
Entre outras vantagens.
La característica del clarificador de láminas

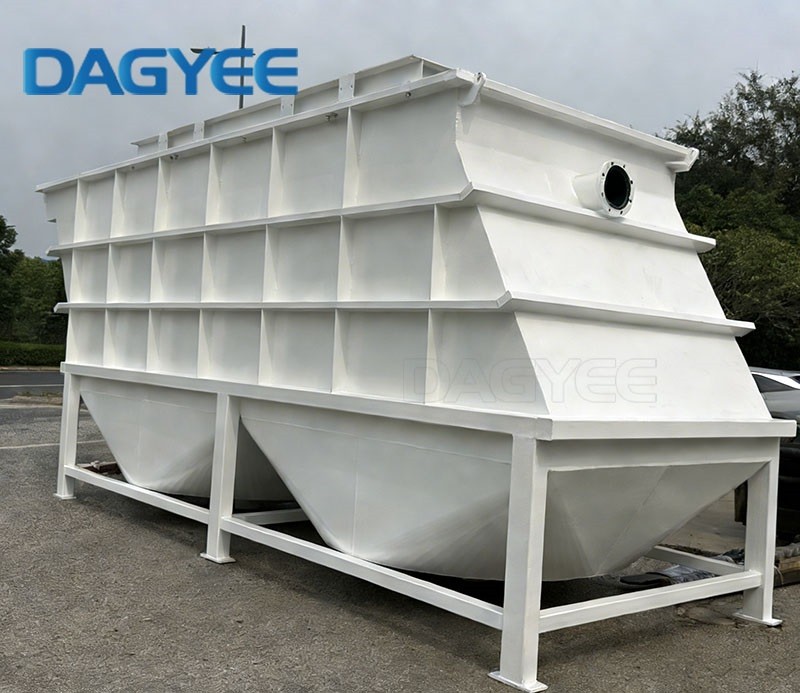

Fabricado en PRFV (poliéster reforzado con fibra de vidrio).
Calculado para una velocidad ascensorial de 0,8 m3/m2h.
Módulos lamelares en polipropileno PP. Opcionalmente se pueden suministrar en PVC.
Ángulo de inclinación de las lamelas 60º
Estructura en acero al carbono con pintura anticorrosiva.
Opcional en acero inoxidable.
Estructura de soporte de las lamelas en PRFV.
Barrera química interior según el tipo de aguas.
Pintura top coat color gris con tratamiento anti-UV
Aplicación del clarificador de láminas
- Estações de Tratamento de Águas Residuais (ETARs) MuniLamella Clarificadorais;
- Tratamento de Água Potável;
- Recuperação de Água;
- Indústria de Papel e Celulose;
- Indústria Petroquímica;
- Indústria de Energia;
- Tratamento de lodo.
