Descripción
Descripción del Clarificador de láminas

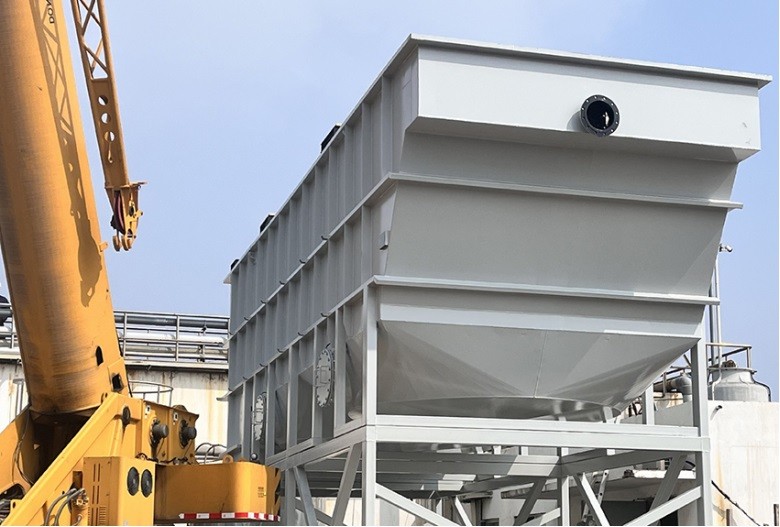

El Decantador Lamelar DAGYEE tiene como función separar y clarificar los sólidos suspendidos en el agua. Los módulos lamelares aumentan la superficie efectiva de decantación optimizando el rendimiento del decantador y reduciendo el volumen del tanque. El uso de estos equipos supone un ahorro tanto en espacio como en costes, ya que no es necesario realizar ningún tipo de obra civil ni requieren consumo de energía por lo que resultan económicos, sencillos de instalar y de operar.
Además de aumentar la superficie de decantación los decantadores lamelares proporcionan un flujo laminar que favorece la decantación de los sólidos en las lamelas situadas en la cámara interior.
Principio del clarificador de láminas
Los requerimientos básicos de un decantador laminar o tubular son:
• Tienen que existir condiciones de flujo laminar. La partícula o flóculo que sedimenta lo debe hacer sin las interferencias que le causarían las turbulencias de un flujo no laminar.
• El tiempo de permanencia debe ser suficiente para que una partícula pueda recorrer la distancia vertical entre láminas.
• La velocidad del fluido en las láminas no debe exceder de un valor crítico pues produciría el arrastre del fango depositado. Además de esto, el volumen existente entre dos placas debe permitir la acumulación de las partículas sedimentadas de tal forma que no se produzca un cambio de régimen del fluido debido a la variación de la sección.
Opciones disponibles de clarificador de láminas
• Tanque de mezcla rápida/floculación con agitador
• Estructura completa en acero vidriado o acero inoxidable
• Diseño de tanque de concreto
• Revestimientos y placas especiales
• Espesador mecánico de lodos integrado
• Plataformas de mantenimiento y escaleras
• Análisis de laboratorio interno para optimización de equipos
• Diseño para agua potable
• Junta y cubierta removible
• Desazolve automático
• Instrumentación y control
• Equipos de dosificación química
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas en campo
Modelo de clarificador de láminas
DLC-I Lamela de gravedad, cubeta de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamela con rascador, incorpora un mecanismo de transmisión mecánica, la descarga de lodos es mejor y más suave, y se adapta a unidades con gran capacidad de procesamiento.
DLC-III Super Lamela hidráulica, reduce la huella espacial, sedimentación eficiente, transporte desmontable.
| Modelo DLC | Capacidad (m³/h) | Conexiones de Tubería (mm) | Dimensiones Físicas (m) | |||||
|---|---|---|---|---|---|---|---|---|
| Entrada(a) | Efluente(b) | Lodo(c) | Retrolavado(d) | L | W | H | ||
| DLC 5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC 10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC 15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 30 | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC 40 | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC 50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC 60 | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC 70 | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC 80 | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC 100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Ventaja del clarificador de láminas
Distribución uniforme del agua en toda la superficie del decantador o flotador.
Operación con caudales mayores.
Mayor rendimiento en la clarificación.
Resistencia al ataque químico en aguas muy contaminadas.
Incremento en la retención de los floculantes.
Canales de flujo recto, abiertos y lisos.
Estructura modular estable.
Espesor de los perfiles lamelares: 1 mm.
Material estabilizado contra la radiación ultravioleta.
Tecnología de ensamblaje BTP.
Gran resistencia mecánica.
La característica del clarificador de láminas
DAGYEE fabrica de acuerdo con la normativa de la directriz de la Comunidad
Europea "Máquinas 89/395/CEE, y con sus modificaciones y adiciones según las directivas 91/368 y 93/44, una gran variedad de DECANTADORES LAMELARES. Los decantadores diseñados y fabricados por DAGYEE tienen las ventajas de:
• Máxima clarificación
• Rápido retorno de fangos
• Un mayor contenido en oxígeno en el fango recirculado
• Minimización de la flotación de fangos
Aplicación del clarificador de láminas
- Minería Tratamiento de metales Tratamiento de agua subterránea Agua industrial para procesos
- Lavado inverso de filtros de arena Pretratamiento antes de los filtros de membrana
- Agua resid UAL muniLamella Clarificadoral Eliminación de TSS, sólidos/partículas
- PreLamella Clarificadoritación de sólidos disueltos y metales Clarificación de lixiviados
- Clarificación de agua de torres de enfriamiento Tratamiento de agua superficial/bruta
- Reciclaje/reutilización de agua
