Descripción
Descripción de aguas residuales de pantalla estática
Es un equipo diseñado para separar solidos de líquidos, esta separación se consigue mediante el empleo del efecto COANDA, el cual consiste en que sobre
una superficie curva, por donde se desliza un fluido cargado de solidos, el fluido tendera a adherirse ala superficie, mientras que los solidos serán expulsados.
Cuando los líquidos cargados con partículas solidas pasan a través de la malla del tamiz, se efectúa dicha separación.

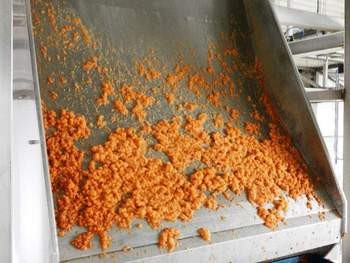

Como resultado, el agua pasa a través de la malla y el solido es expulsado por la parte delantera de la criba.
Una gran ventaja de las Cribas estáticas es que estos equipos es que están diseñados para trabajar sin energía, por este motivo son perfectos para ser
instalados en zonas donde no exista suministro eléctrico.
Planta de tratamiento de aguas residuales de pantalla estática

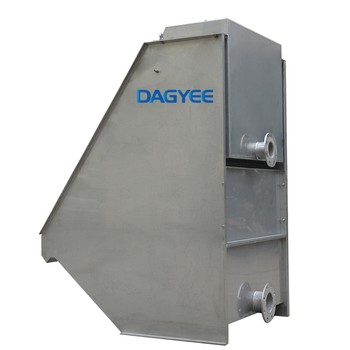

Armario metálico - La criba estática consta de un armario metálico construido en acero inoxidable calidad Aisi 304 o 316, el cual sirve de conducción y canalización del agua, así como de soporte de la rejilla.

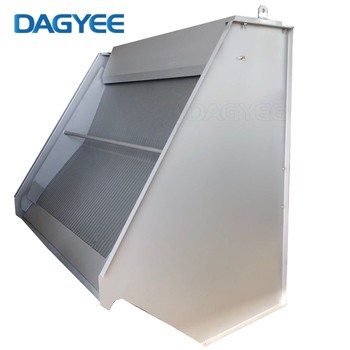

Rejilla filtrante - Diseñada especialmente para dicha aplicacion, de construcción en acero inoxidable calidad Aisi 304 o 316. (Tipo curvo o recto según
instalación).
Acabado - El acabado estándar viene a ser decapado avesta welding y posterior chorro de agua caliente a presión, como opcional se ofrece un chorreado a la
bola de vidrio.
Modelo estático de pantalla para aguas residuales
| Modelo HS |
Conexiones de Tubería Entrada(a) | Salida(b) |
Dimensiones Físicas(m) L | W | H |
Peso (Kg) |
Capacidades(m³/h) 0,5mm | 1mm | 1,5mm |
|---|---|---|---|---|
| HS-300 | 80 | 80 | 1,43 | 0,43 | 2 | 150 | 6 | 13 | 16 |
| HS-500 | 100 | 100 | 1,43 | 0,63 | 2 | 180 | 10 | 22 | 35 |
| HS-700 | 100 | 100 | 1,43 | 0,83 | 2 | 200 | 15 | 30 | 50 |
| HS-800 | 100 | 125 | 1,43 | 0,93 | 2 | 250 | 16 | 35 | 55 |
| HS-1000 | 150 | 150 | 1,43 | 1,13 | 2 | 280 | 20 | 45 | 70 |
| HS-1500 | 150 | 150 | 1,43 | 1,63 | 2 | 300 | 30 | 65 | 100 |
| HS-2000 | 200 | 200 | 1,43 | 2,13 | 2 | 400 | 40 | 75 | 120 |
Ventajas de la pantalla estática para aguas residuales
El tamíz estático es un equipo destinado a la separación sólido-liquido, por efecto de tamizado al fluir por gravedad un líquido con sólidos en suspensión a lo
largo de una superficie inclinada provista de rendijas transversales.
El líquido a tamizar penetra en la caja de alimentación a través de la brida de entrada ubicada en la parte posterior del equipo u opcionalmente en un lateral,
parte superior o inferior.Una vez llena de líquido esta caja, desborda por el rebosadero en forma de lámina de líquido y fluye por gravedad a lo largo de la
superficie inclinada rasurada.
El liquido junto con los sólidos mas finos que, aproximadamente, la mitad de la luz de rendija seleccionada, pasan a través de dicha superficie y caen a la
caja de salida en la parte inferior del equipo. Una brida ubicada en la parte posterior, inferior o lateralmente (a convenir) permite la evacuación del liquido
tamizado.
Los sólidos, parcialmente escurridos, caen desde el borde inferior de la superficie filtrante hasta un contenedor o cesto, construido con lámina de acero
inoxidable y fondo perforado, no incluido en nuestro suministro y que deberá ser vaciado periódicamente.
Pantalla estática de características de aguas residuales
1. Fácil mantenimiento.
2. Bajos costos de operación.
3. Años de vida útil.
4. Tamaño compacto.
5. Alta capacidad de flujo.
6. Malla tipo Johnson (V).
7. Gran rango de aberturas disponibles.
Aplicación de agua residual en pantalla estática
Centrales Hidroeléctricas.
Tratamiento de Aguas.
Industria Minera.
Rastros.
