Descripción
Descripción de aguas residuales de pantalla estática
La criba estática es especialmente indicada para la separación de sólidos en suspensión dentro de líquidos.
Esta separación se realiza de un modo rápido, sin soporte de energía con ausencia casi absoluta de mantenimiento y en unas condiciones que hacen el
transporte de estos sólidos más fácil que cualquier otro sistema, ya que salen escurridos.
Gracias a esta facilidad y debido a las prestaciones que puede ofrecer su utilización, se hace adecuada en multitud de instalaciones, permite la reutilización
de cantidad de sólidos que se estaban tirando en los vertidos, consiguiéndose una rentabilidad, a la par que se resuelve el problema de reducción de
residuos.
Debido a las prestaciones que puede ofrecer su utilización se hace adecuada en multitud de instalaciones.

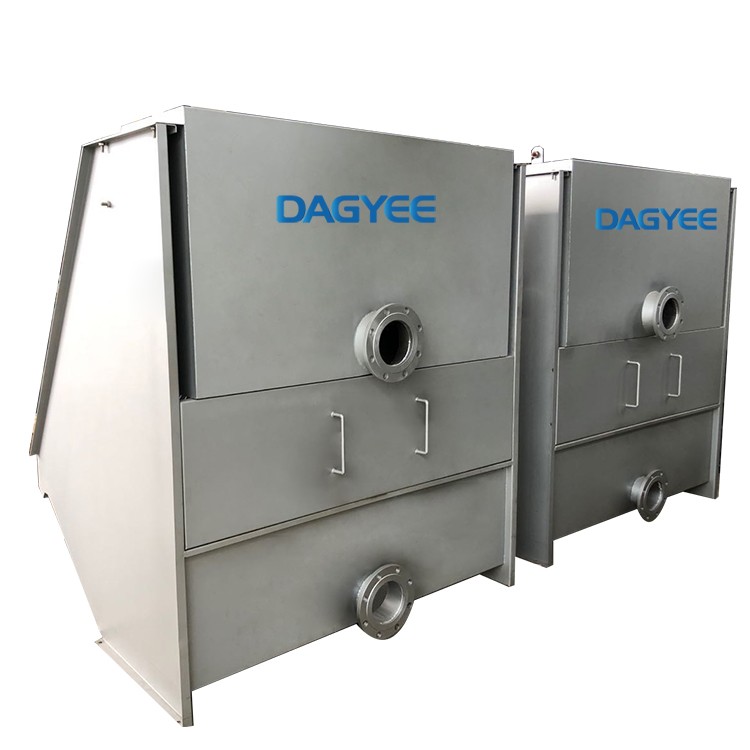

Planta de tratamiento de aguas residuales de pantalla estática
El liquido cargado de solidos entra a través de la tubería embridada de entrada dirigiéndose a la bandeja de recepción.
La entrada se encuentra en la parte trasera o lateral del equipo.

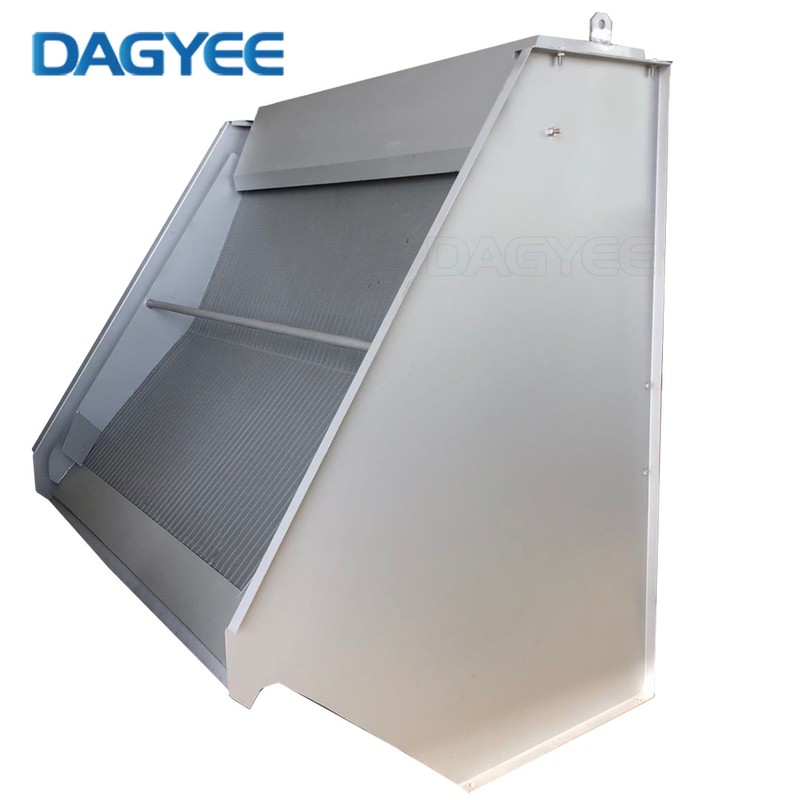

El nivel de liquido aumenta en la bandeja de recepción, llegando hasta su rebose por encima de la malla, fluyendo así una lamina de agua homogénea sobre la superficie del tamiz.
El liquido filtrado pasa a través de las ranuras y cae en el cajón de salida, siendo expulsado a través de la boca de salida.

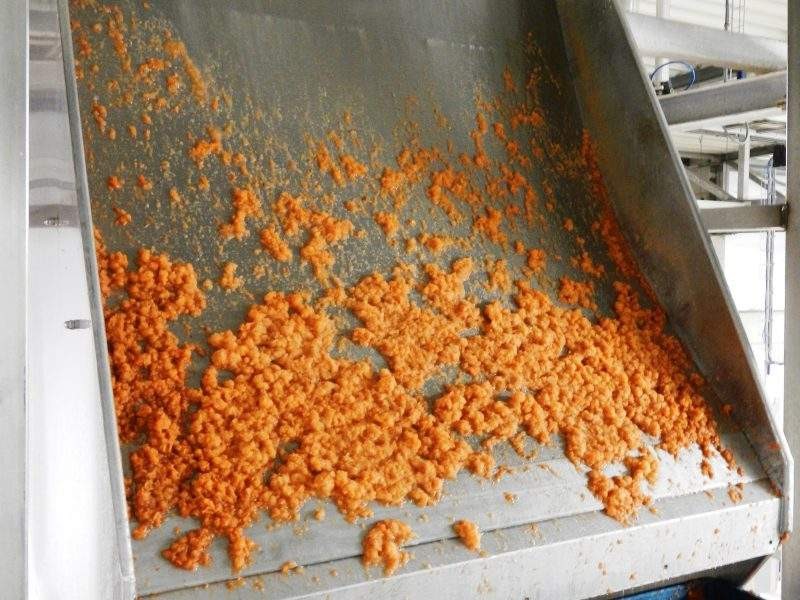

Los solidos que quedan siguen deslizándose sobre la malla hasta el borde inferior del equipo, donde son recogidos, por un tornillo transportador, una cinta
transportadora, un contenedor, etc…
Modelo estático de pantalla para aguas residuales
| Modelo HS |
Conexiones de Tubería Entrada(a) | Salida(b) |
Dimensiones Físicas(m) L | W | H |
Peso (Kg) |
Capacidades(m³/h) 0,5mm | 1mm | 1,5mm |
|---|---|---|---|---|
| HS-300 | 80 | 80 | 1,43 | 0,43 | 2 | 150 | 6 | 13 | 16 |
| HS-500 | 100 | 100 | 1,43 | 0,63 | 2 | 180 | 10 | 22 | 35 |
| HS-700 | 100 | 100 | 1,43 | 0,83 | 2 | 200 | 15 | 30 | 50 |
| HS-800 | 100 | 125 | 1,43 | 0,93 | 2 | 250 | 16 | 35 | 55 |
| HS-1000 | 150 | 150 | 1,43 | 1,13 | 2 | 280 | 20 | 45 | 70 |
| HS-1500 | 150 | 150 | 1,43 | 1,63 | 2 | 300 | 30 | 65 | 100 |
| HS-2000 | 200 | 200 | 1,43 | 2,13 | 2 | 400 | 40 | 75 | 120 |
Ventajas de la pantalla estática para aguas residuales
Fabricadas con acero inoxidable tipo AISI 304 o AISI 316 (para el cuerpo y la malla tipo V DAGYEE curva o plana), con conexiones, dimensiones y abertura
de acuerdo con los requerimientos de su proceso.
Todas las ventajas de la malla tipo V de DAGYEE: Alta resistencia a impactos, colapso y deformación, gran eficiencia y durabilidad, y fácil limpieza y
mantenimiento.
Suministradas según sus requerimientos, ya sea únicamente la superficie de filtrado plana o curva para su equipo ya existente (en malla tipo V) o el equipo
completo (incluyendo bridas y tapas).
Pantalla estática de características de aguas residuales
1. Alambres de forma piramidal, evitando taponamiento de la malla.
2. El labio final de la criba promueve secado de los sólidos.
3. Disponible en acero al carbón y acero inoxidable tipo 304 y 316.
4. Soportes internos de la malla en todos los modelos.
5. Facilidad de mantenimiento y autolimpieza, aprovechando el mismo drenado del líquido.
Aplicación de agua residual en pantalla estática
Conjuntos Campestres.
Hoteleria / Turismo.
Clubes y Colegios.
Industria Alimenticia.
Campamentos Míneros.
Clinicas y Hospitales.
Poblaciones Descentralizadas.
Edificios de Oficinas.
Lagos Lagunas.
Recarga de Acuiferos.
Quebradas y Ríos.
