Descripción
Descripción del mezclador estático
Con el mezclador tubular estático DAGYEE puede crear una mezcla homogénea de líquidos y gases en un proceso continuo. Esto se lleva a cabo íntegramente sin piezas móviles, lo que significa que no se requieren elementos mecánicos o alimentación adicional. Por esta razón, los mezcladores estáticos también se denominan mezcladores en línea inmóviles. La falta de piezas móviles hace que los mezcladores estáticos PRIMIX necesiten poco mantenimiento y que los componentes técnicos del proceso sean extremadamente seguros.
Principio del mezclador estático

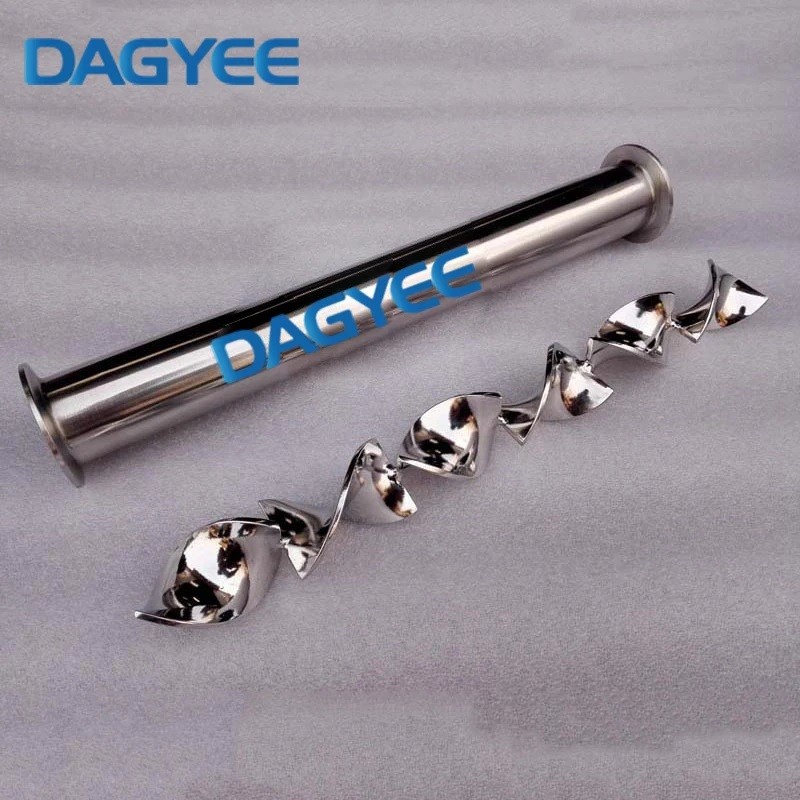

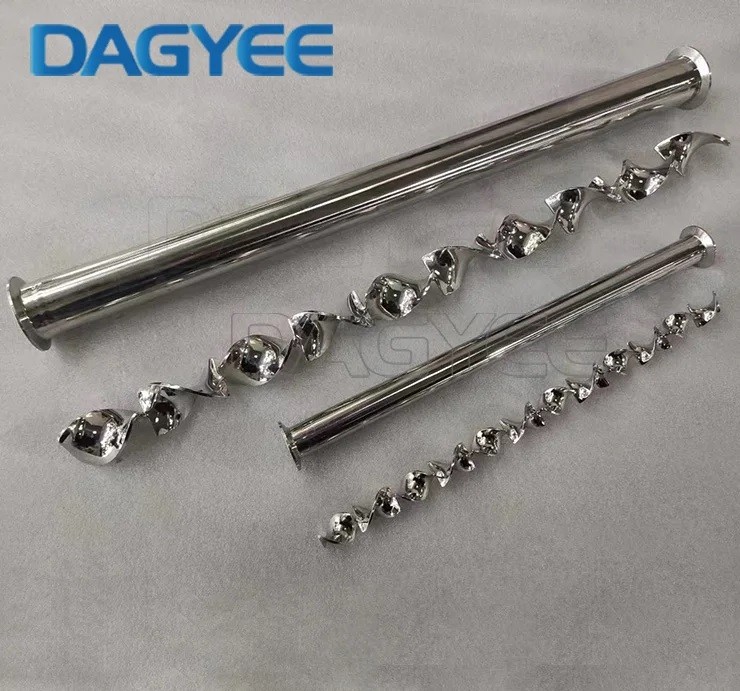

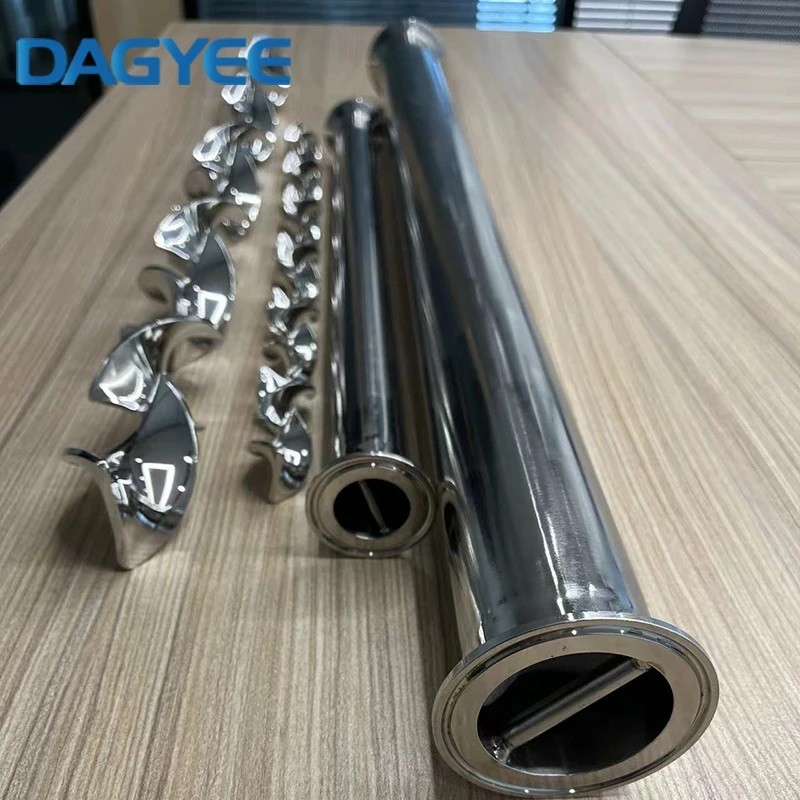

Un mezclador estático está formado por una serie de elementos fijos, por lo general helicoidales, incluidos dentro de una carcasa tubular. El diseño geométrico fijo de la unidad puede producir al mismo tiempo patrones de división de flujo y de mezcla radial.
Flujo de División: En el flujo laminar, un material procesado se divide en el borde de ataque de cada elemento del mezclador y sigue los canales creados por la forma del elemento. En cada elemento adicional, los dos canales se dividen de nuevo, dando lugar a un aumento exponencial en la estratificación. El número de estrías producidas es 2n donde n es el número de elementos en el mezclador estático.
Mezclador estático técnico
| Modelo | Dg(mm) | dh(mm) | Caudal (m³/h) |
|---|---|---|---|
| SK-5/10 | 10 | 5 | 0.15-0.3 |
| SK-7.5/15 | 15 | 7.5 | 0.3-0.6 |
| SK-10/20 | 20 | 10 | 0.6-1.2 |
| SK-12.5/25 | 25 | 12.5 | 0.9-1.8 |
| SK-16/32 | 32 | 16 | 1.4-3.2 |
| SK-20/40 | 40 | 20 | 2.2-4.5 |
| SK-25/50 | 50 | 25 | 3.5-7.0 |
| SK-32.5/65 | 65 | 32.5 | 5.9-12 |
| SK-40/80 | 80 | 40 | 9-18 |
| SK-50/100 | 100 | 100 | 14-28 |
| SK-62.5/125 | 125 | 125 | 22-44 |
| SK-75/150 | 150 | 150 | 31-64 |
| SK-100/200 | 200 | 200 | 56-110 |
| SK-125/250 | 250 | 250 | 88-177 |
| SK-150/300 | 300 | 300 | 127-255 |
| SK-175/350 | 350 | 350 | 173-346 |
| SK-200/400 | 400 | 400 | 226-452 |
| SK-250/500 | 500 | 500 | 353-706 |
Ventaja del mezclador estático
1. Operación continua y confiable
Funciona con la energía del propio flujo. Ideal para operación 24/7 con mínima intervención; reduce riesgos eléctricos y simplifica la confiabilidad del proceso.
2. Versatilidad de aplicaciones industriales
Aplicable en agua potable/residual, combustibles, bebidas, cosméticos y química. Apto para procesos continuos o por lotes, desde pruebas piloto hasta operación 24/7.
3. Menor inversión y ahorro energético
CAPEX bajo (sin motor, sin variador) y OPEX reducido al aprovechar la energía de la línea. Menos partes a reemplazar, menor mantenimiento y posibilidad de usar la ΔP disponible como fuerza impulsora, mejorando el retorno de inversión.
Característica del mezclador estático
Fácil montaje en espacios reducidos.
Inversión reducida con buena calidad de mezclado.
Cuenta con juntas de estanqueidad y obturación del eje.
Bajo consumo de energía, sin mantenimiento y sin riesgo de fugas.
Proceso escalable gracias a que es un mezclador tubular en línea.
Diseño y mantenimiento de bajo desgaste.
Aplicación del mezclador estático
Tratamiento de agua potable y residual
Mezcla de productos químicos (ácidos, coagulantes, polímeros)
Mezcla gas-líquido (aireación, ozonización, CO₂)
Procesos industriales (alimentos, papel, minería, cosméticos)
Preparación de soluciones y neutralización de pH
