Descripción
Descripción del mezclador estático
Con el mezclador tubular estático DAGYEE puede crear una mezcla homogénea de líquidos y gases en un proceso continuo. Esto se lleva a cabo íntegramente sin piezas móviles, lo que significa que no se requieren elementos mecánicos o alimentación adicional. Por esta razón, los mezcladores estáticos también se denominan mezcladores en línea inmóviles. La falta de piezas móviles hace que los mezcladores estáticos PRIMIX necesiten poco mantenimiento y que los componentes técnicos del proceso sean extremadamente seguros.
Principio del mezclador estático

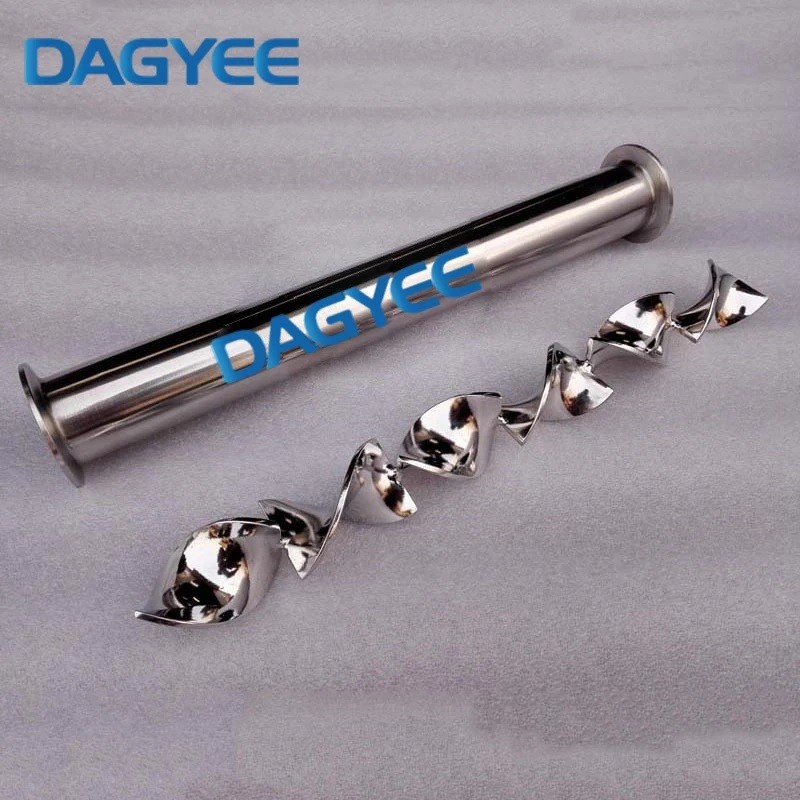

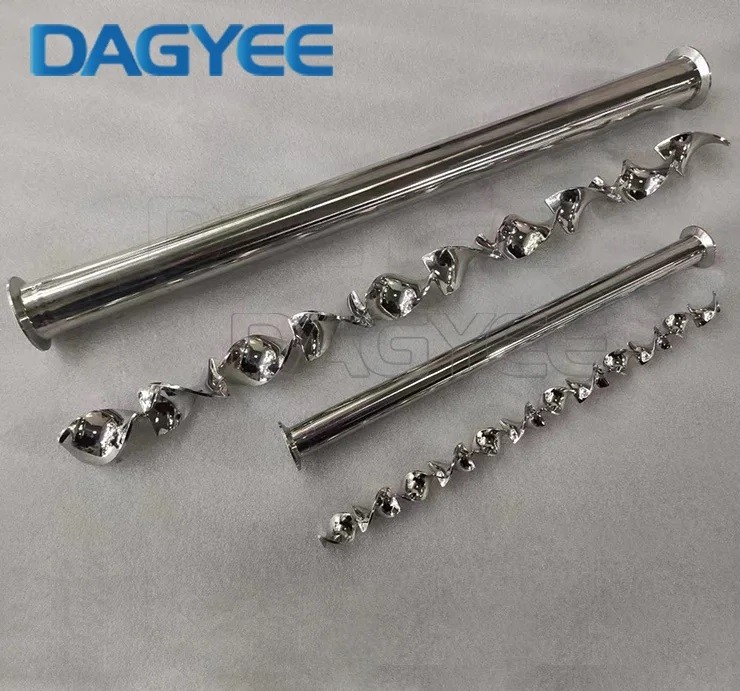

El dispositivo consta de unos elementos de mezcla contenidos en una carcasa cilíndrica (tubo) o de sección cuadrada. Sus tamaños pueden variar desde 6 mm a 6 metros de diámetro. Los elementos del mezclador estático consisten en una serie de placas desviadoras que están hechas de metal o de diversos tipos de plástico. Del mismo modo, la carcasa del mezclador puede estar hecha de metal o de plástico.
El diseño general del sistema incorpora un método para la introducción de dos corrientes de líquidos en el mezclador estático. Mientras las corrientes atraviesan el mezclador, las placas desviadoras permanecen en reposo pero mueven continuamente y mezclan los materiales. La mezcla completa depende de muchas variables, incluyendo las propiedades del fluido, el diámetro del tubo interno, el número de elementos desviadores, y su diseño.
Mezclador estático técnico
| Modelo | Dg(mm) | dh(mm) | Caudal (m³/h) |
|---|---|---|---|
| SK-5/10 | 10 | 5 | 0.15-0.3 |
| SK-7.5/15 | 15 | 7.5 | 0.3-0.6 |
| SK-10/20 | 20 | 10 | 0.6-1.2 |
| SK-12.5/25 | 25 | 12.5 | 0.9-1.8 |
| SK-16/32 | 32 | 16 | 1.4-3.2 |
| SK-20/40 | 40 | 20 | 2.2-4.5 |
| SK-25/50 | 50 | 25 | 3.5-7.0 |
| SK-32.5/65 | 65 | 32.5 | 5.9-12 |
| SK-40/80 | 80 | 40 | 9-18 |
| SK-50/100 | 100 | 100 | 14-28 |
| SK-62.5/125 | 125 | 125 | 22-44 |
| SK-75/150 | 150 | 150 | 31-64 |
| SK-100/200 | 200 | 200 | 56-110 |
| SK-125/250 | 250 | 250 | 88-177 |
| SK-150/300 | 300 | 300 | 127-255 |
| SK-175/350 | 350 | 350 | 173-346 |
| SK-200/400 | 400 | 400 | 226-452 |
| SK-250/500 | 500 | 500 | 353-706 |
Ventaja del mezclador estático
1. Mezcla uniforme sin equipos mecánicos
Para homogeneizar líquidos, gases o suspensiones en flujo continuo. El diseño interno genera cizalla y división de corrientes, logrando distribución radial y axial sin motores ni mantenimiento complejo.
2. Dosificación química en línea
Cloración, ajuste de pH, coagulantes o polímeros: el aditivo se dispersa de inmediato en la sección de tubería, maximizando eficiencia de reacción y reduciendo sobredosificación.
3. Procesos con limitación de espacio
Se instala directamente en la línea, sustituyendo tanques de agitación. Huella compacta y menor obra civil, clave en plantas de tratamiento, alimentos o química fina.
Característica del mezclador estático
Solución práctica y eficiente que permite mezclar adecuadamente dos o mas fluidos así como generar el efecto de dispersión deseado mientras son bombeados

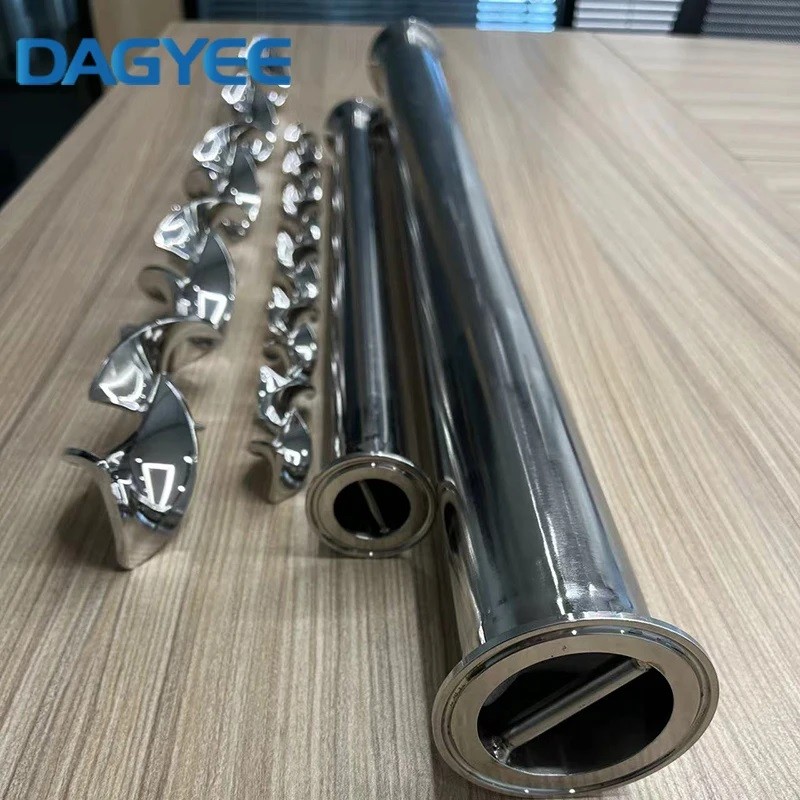

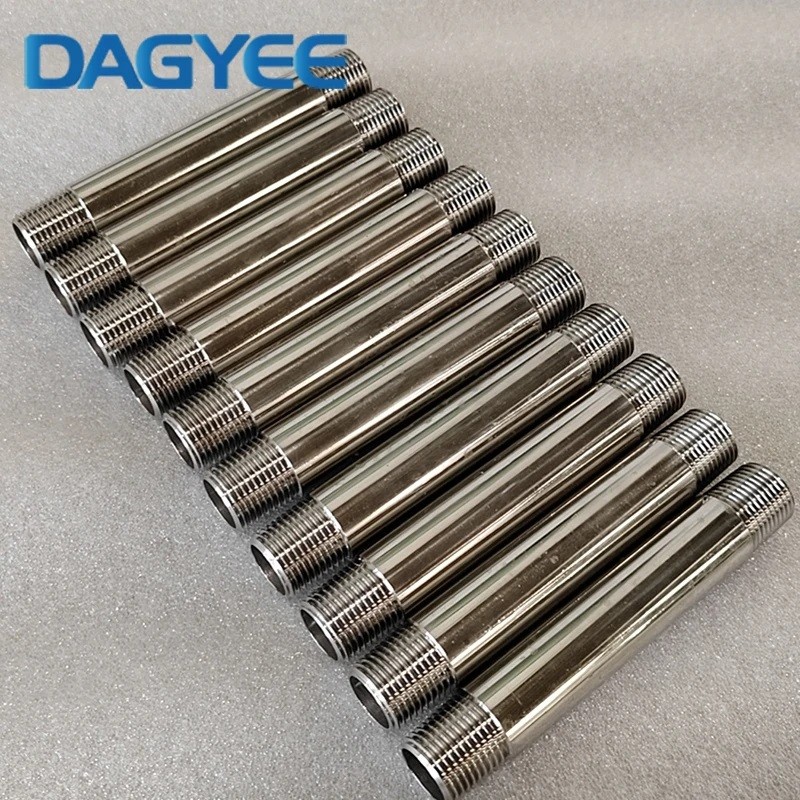

Construido en acero inoxidable, con acoplamiento bridado o roscado para una fácil instalación
Cuenta con una serie de láminas guía estacionarias que dan como resultado la mezcla sistemática y radial del flujo
La trayectoria del flujo sigue un patrón geométrico, evitando así cualquier mezcla aleatoria.
Aplicación del mezclador estático
Agua y aguas residuales
Aireación de agua para la eliminación de FE y MN
Neutralización por adición de soda Caustica y Acido
Disolviendo el ozono
Mezcla de floculantes como FECL3
Cosméticos y detergentesPolímeros
Mezcla de aditivos, catalizadores, en polímeros
Mezcla de reactivos inmiscibles miscibles / dispersantes
Neutralización de flujos de proceso
Mezcla de gases frente a la combustión de los reactores catalíticos
