Descripción
Descripción del Mezclador Estático de UPVC
Sistemas de Control de pH: Mezcla íntima de ácido o sosa cáustica en corrientes de efluentes para lograr la neutralización antes de la descarga.
Dosificación de Polímeros/Floculantes: Dilución y activación de polímeros viscosos para deshidratación de lodos y alimentación de clarificadores.
Cloración y Decloración: Asegurar la dispersión uniforme de hipoclorito de sodio o dióxido de azufre para desinfección y decloración.
Ósmosis Inversa de Agua de Mar (SWRO): Mezcla de antincrustantes y coagulantes en la alimentación de agua de mar para prevenir la incrustación de membranas.
Torres de Enfriamiento: Mezcla de biocidas e inhibidores de corrosión en agua de recirculación para controlar Legionella e incrustaciones.
Precipitación de Metales Pesados: Combinación de lechada de cal o soluciones de sulfuro con aguas residuales para precipitar metales disueltos.
CIP de Alimentos y Bebidas: Mezcla de detergentes de limpieza y desinfectantes con agua en circuitos de Limpieza en el Lugar (donde aplique baja temperatura).
Acuicultura: Oxigenación y mezcla de productos químicos de tratamiento en sistemas de acuicultura de recirculación (RAS).

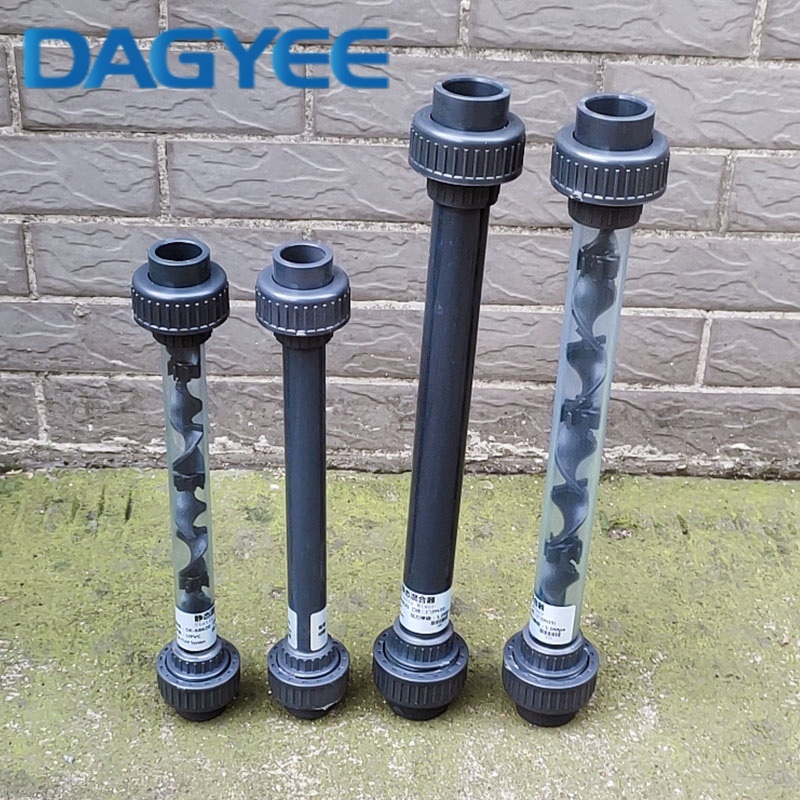

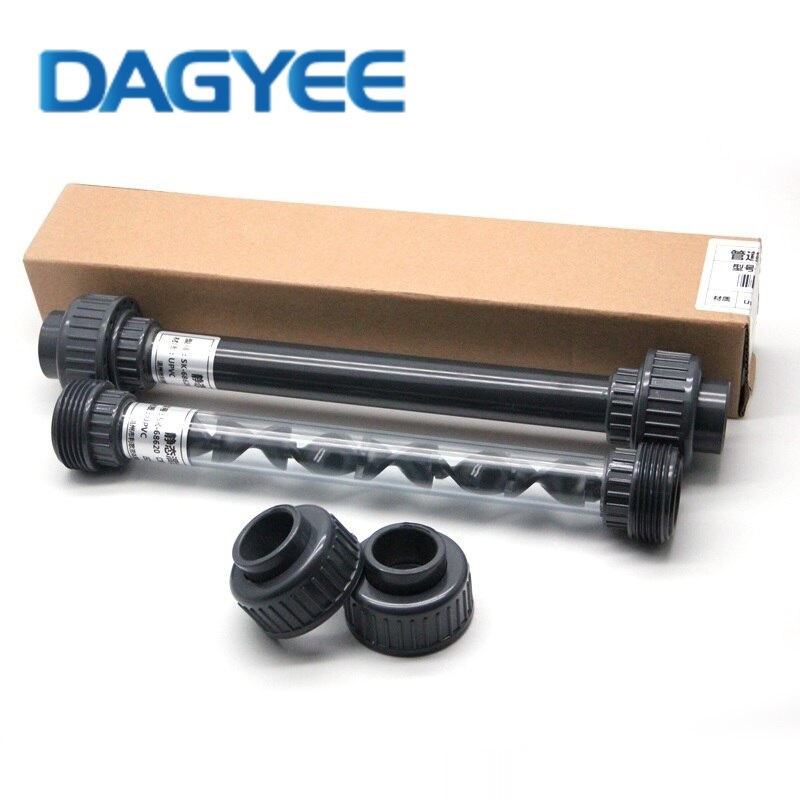

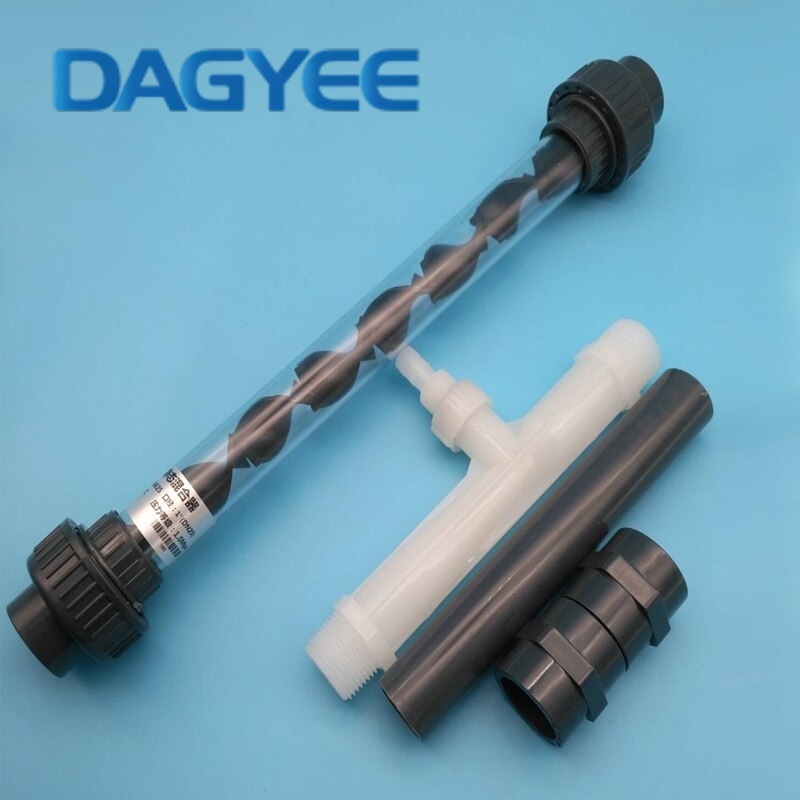

Nuestro Mezclador Estático Industrial de UPVC es una solución de mezcla en línea de alta eficiencia y libre de mantenimiento, diseñada específicamente para entornos agresivos de tratamiento de agua.
Construido con Cloruro de Polivinilo No Plastificado (UPVC) de alta calidad, este mezclador ofrece una resistencia excepcional a la corrosión, productos químicos y acumulación de incrustaciones.
A diferencia de los mezcladores dinámicos, nuestra unidad utiliza una serie de elementos fijos de mezcla helicoidales alojados dentro de una tubería para mezclar fluidos, gases o sólidos de forma continua sin piezas móviles.
Ideal para aplicaciones de dosificación como ajuste de pH, floculación y cloración, este mezclador estático de UPVC garantiza una salida homogénea con una mínima caída de presión, lo que lo convierte en la opción más rentable para sistemas de agua marinos, municipales e industriales.
Función del Mezclador Estático de UPVC

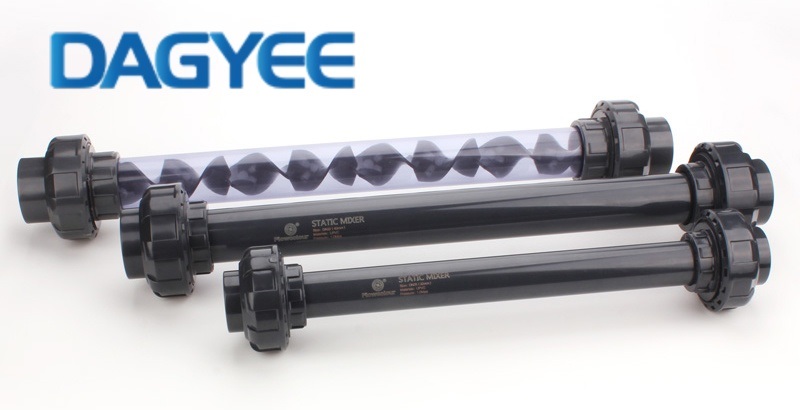

Función 1: Geometría del Elemento Mezclador Helicoida
lEl núcleo interno del mezclador consiste en elementos helicoidales rígidos de mano derecha/izquierda fijados precisamente en ángulos de 180°.
Esta geometría alterna crea división de flujo y mezcla radial.
A medida que el medio pasa, se divide, gira y recombinan exponencialmente con cada elemento, asegurando una homogeneidad completa de los aditivos independientemente de la variabilidad del caudal.

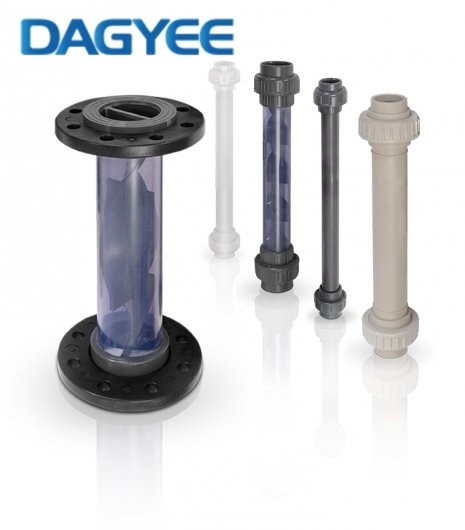

Función 2: Conexiones Extremas con Bridas
Diseñado para una instalación rápida en línea, este mezclador cuenta con bridas de enchufe estándar de la industria moldeadas directamente sobre el cuerpo de UPVC.
Estas bridas aseguran conexiones a prueba de fugas cuando se atornillan a tuberías existentes y permiten una fácil extracción para inspección o limpieza del sistema, sin alterar la alineación de la tubería.
Función 3: Sin Partes Móviles Internas
El mezclador opera enteramente por presión hidráulica.
Con cero ejes, cojinetes o sellos, no hay partes mecánicas que lubricar, reemplazar o que puedan fallar.
Este diseño elimina el riesgo de contaminar la corriente de agua con grasa o fragmentos metálicos y garantiza un funcionamiento silencioso.

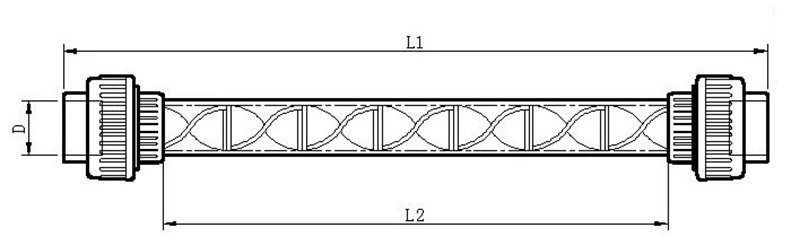

Modelo de Mezclador Estático de UPVC
| Modelo | D (mm) | L1 (mm) | L2 (mm) | Caudal (m³/h) |
| DN15 | 20 | 252 | 156 | 0.4~1 |
| DN20 | 25 | 330 | 225 | 0.6~1.8 |
| DN25 | 32 | 420 | 292 | 1~3.2 |
| DN32 | 40 | 495 | 336 | 1.4~6 |
| DN40 | 50 | 565 | 406 | 2.2~10 |
| DN50 | 63 | 695 | 497 | 3.5~20 |
| DN65 | 75 | 900 | 642 | 10~60 |
| DN80 | 90 | 880 | 770 | 15~80 |
| DN100 | 110 | 990 | 850 | 30~120 |
Ventaja del Mezclador Estático de UPVC
Resistencia Química Total: Inmune a la corrosión por ácidos, álcalis, sales y cloro, a diferencia de los mezcladores de acero inoxidable propensos a picaduras.
Cero Mantenimiento: Diseño de "Instalar y Olvidar". Sin partes móviles significa sin inventario de repuestos ni tiempo de inactividad por reparaciones.
Construcción Ligera: El UPVC es significativamente más liviano que el metal, reduciendo los costos de envío y requiriendo menos soporte estructural durante la instalación.
Resistente a Incrustaciones y Bacterias: La superficie interior lisa previene la adherencia de sarro, biopelículas y algas, asegurando un flujo constante en el tiempo.

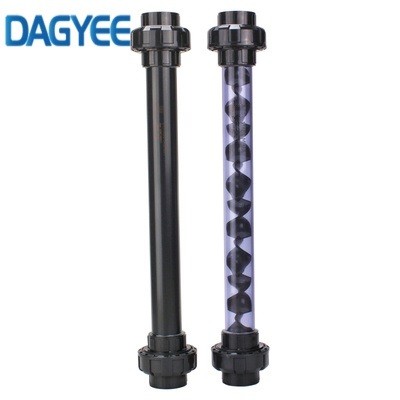

Opción de Pared Transparente: Disponible en variantes de PVC transparente, permitiendo la inspección visual del proceso de mezcla y la detección temprana de bolsas de aire o residuos.
Eficiencia Energética: Baja caída de presión por elemento reduce la carga de trabajo en las bombas de alimentación, disminuyendo el consumo eléctrico en comparación con agitadores mecánicos.
Material Rentable: Menor costo de materia prima que el acero inoxidable 316L o Dúplex, ofreciendo un rendimiento superior a una fracción del precio.
Formulación Resistente a UV: Fabricado con compuestos estabilizados contra rayos UV para prevenir fragilidad y decoloración cuando se instala bajo luz solar directa.
Características del Mezclador Estático de UPVC
Material: UPVC rígido de alto impacto (libre de plomo para agua potable).
Geometría del Elemento: Hélices alternas de 180°, completamente fijas (no extraíbles).
Rango de Tamaños: Disponible en diámetros de DN15 (1/2") a DN400 (16").
Clasificación de Presión: Clasificado para 150 PSI a temperatura ambiente (23°C).
Tipo de Conexión: Bridas de enchufe ANSI/DIN moldeadas integralmente (Extremos lisos disponibles bajo pedido).
Rango de Temperatura: Temperatura máxima de operación de 60°C.
Aplicaciones del Mezclador Estático de UPVC
Sistemas de Control de pH: Mezcla íntima de ácido o sosa cáustica en corrientes de efluentes para lograr la neutralización antes de la descarga.
Dosificación de Polímeros/Floculantes: Dilución y activación de polímeros viscosos para deshidratación de lodos y alimentación de clarificadores.
Cloración y Decloración: Asegurar la dispersión uniforme de hipoclorito de sodio o dióxido de azufre para desinfección y decloración.
Ósmosis Inversa de Agua de Mar (SWRO): Mezcla de antincrustantes y coagulantes en la alimentación de agua de mar para prevenir la incrustación de membranas.
Torres de Enfriamiento: Mezcla de biocidas e inhibidores de corrosión en agua de recirculación para controlar Legionella e incrustaciones.
Precipitación de Metales Pesados: Combinación de lechada de cal o soluciones de sulfuro con aguas residuales para precipitar metales disueltos.
CIP de Alimentos y Bebidas: Mezcla de detergentes de limpieza y desinfectantes con agua en circuitos de Limpieza en el Lugar (donde aplique baja temperatura).
Acuicultura: Oxigenación y mezcla de productos químicos de tratamiento en sistemas de acuicultura de recirculación (RAS).
