Descripción

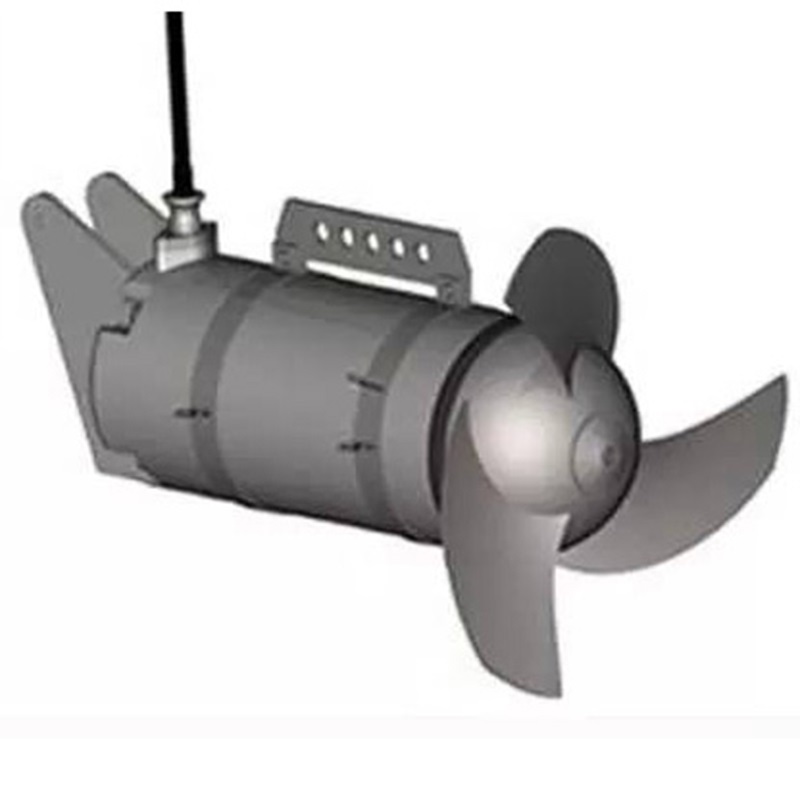

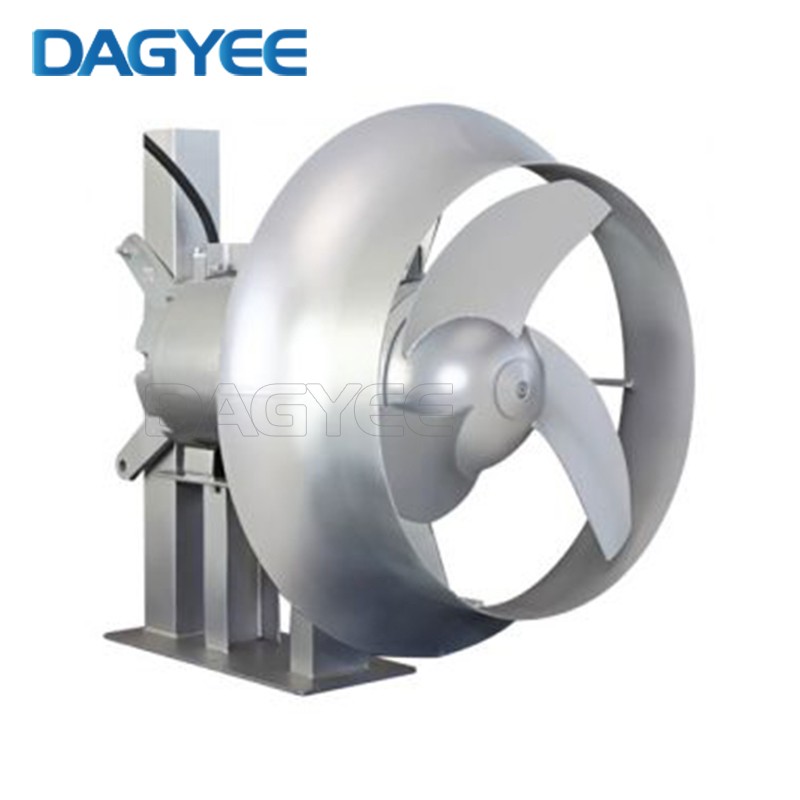

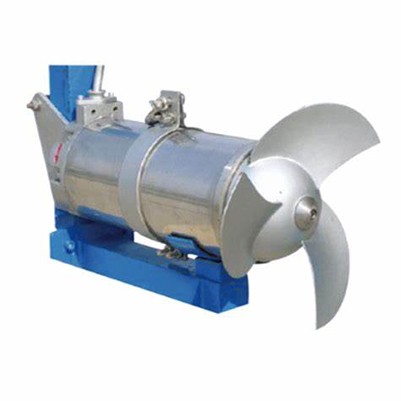

Descripción de Mezcladores Sumergibles
El mezclador sumergible deberá poder elevarse y bajarse, y deberá ser fácil de extraer para inspección o mantenimiento sin necesidad de que el personal entre en el tanque o pozo. El agitador tendrá un soporte de guía deslizante como parte integral del mismo; todo el peso del agitador deberá cargarse sobre un soporte que debe ser capaz de resistir todo el empuje causado por el agitador. El agitador, sus accesorios y cables, deberán ser capaces de permanecer sumergidos continuamente en agua hasta una profundidad máxima de 20 metros sin pérdida de estanqueidad.
El uso de hélices para la circulación hidráulica es un medio eficiente y de bajo consumo energético, especialmente ampliamente utilizado en lagunas anaerobias, lagunas anóxicas y canales de oxidación en el tratamiento bioquímico de aguas residuales. Dado que solo es necesario proporcionar la circulación y velocidad de flujo necesarias en este tipo de lagunas, el líquido mezclado en la laguna puede mantenerse en estado suspendido, permitiendo que los microorganismos entren en contacto completo con sus sustratos. Por ello, la forma de la laguna suele adoptar la configuración de un canal de oxidación, y la energía aportada a través de la hélice forma un flujo de agua circulante continuo.
Este diseño no solo puede mantener eficazmente la suspensión del líquido mezclado, sino que, dado que la velocidad del flujo circulante en la piscina suele ser decenas o incluso cientos de veces mayor que la velocidad del agua de entrada, el flujo en la piscina tiene una enorme capacidad de dilución y homogeneización, otorgando así al proceso características de resistencia a cargas de choque. Además, en el diseño del canal de oxidación, el equipo de exposición superficial tiene la doble función de oxigenación y circulación hidráulica.
En la ingeniería, cuando a menudo es necesario ajustar la capacidad de oxigenación debido a cambios en la calidad y el volumen del agua, es difícil tener en cuenta simultáneamente la velocidad del flujo circulante en la piscina, lo que resulta en el problema de la deposición de lodos en el canal. Llevar a cabo esta transformación tecnológica no es complicado y la inversión requerida es muy pequeña.

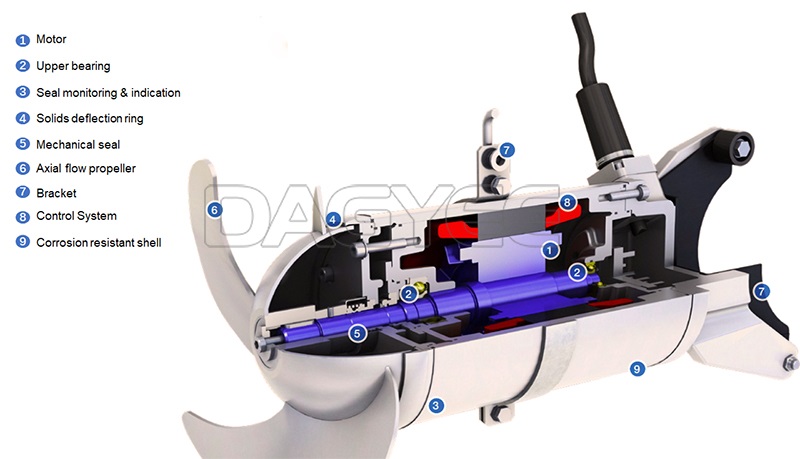

Componentes de Mezcladores Sumergibles
Motor
Cojinete superior
Monitorización e indicación de sellado
Anillo deflector de sólidos
Sello mecánico
Hélice de flujo axial
Soporte
Sistema de control
Cubierta resistente a la corrosión
| Componente | Material |
|---|---|
| Carcasa | Acero inoxidable/Hierro fundido GG25 |
| Impulsor | Acero inoxidable/Fibra de vidrio Poliuretano |
| Eje | Acero inoxidable ASTM431 o 420 |
| Sello mecánico | Carburo de tungsteno cementado resistente a la corrosión/o carburo de silicio |
| Vástago guía | Acero inoxidable ASTM304 |
| Soporte de elevación | Acero inoxidable ASTM304 |
| Cable de elevación | Acero inoxidable ASTM304 |
| Sujetadores | Acero inoxidable ASTM321 |
Parámetros de Mezcladores Sumergibles
| Modelo | Potencia (kW) | Corriente (A) | Velocidad de rotación (rpm) | Diámetro del impulsor (mm) | Fuerza (N) | Peso (kg) |
|---|---|---|---|---|---|---|
| SMB0.85/8-260/3-740/C/S | 0.85 | 3.4 | 740 | 260 | 163 | 55/58 |
| SMB1.5/6-260/3-980/C/S | 1.5 | 4.4 | 980 | 260 | 290 | 55/58 |
| SMB2.2/8-320/3-740/C/S | 2.2 | 5.9 | 740 | 320 | 582 | 74/77 |
| SMB4/6-320/3-980/C/S | 4 | 10.8 | 980 | 320 | 609 | 74/77 |
| SMB1.5/8-400/3-740/S | 1.5 | 5.6 | 740 | 400 | 382 | 76/80 |
| SMB2.5/8-400/3-740/S | 2.5 | 7.3 | 740 | 400 | 575 | 76/80 |
| SMB3/8-400/3-740/S | 3 | 8.6 | 740 | 400 | 642 | 78/82 |
| SMB4/6-400/3-980/S | 4 | 10.3 | 980 | 400 | 1010 | 80/84 |
| SMB4/12-620/3-480/S | 4 | 14 | 480 | 620 | 1230 | 240/245 |
| SMB5/12-620/3-480/S | 5 | 18.2 | 480 | 620 | 1420 | 240/245 |
| SMB7.5/12-620/3-480/S | 7.5 | 28 | 480 | 620 | 1963 | 255/270 |
| SMB10/12-620/3-480/S | 10 | 32 | 480 | 620 | 2361 | 255/270 |
Selección de Mezcladores Sumergibles de Ahorro Energético
El mezclador debe estar sumergido en agua para funcionar, y no puede trabajar en entornos inflamables y explosivos o en ambientes con líquidos fuertemente corrosivos;
Tipo de piscina;
Las características del medio incluyen viscosidad, densidad y contenido de sólidos;
La potencia requerida para el mezclador se determina según el tamaño del volumen, la densidad, la viscosidad y la profundidad de mezcla del líquido. Debe utilizarse uno o varios mezcladores según la situación específica.

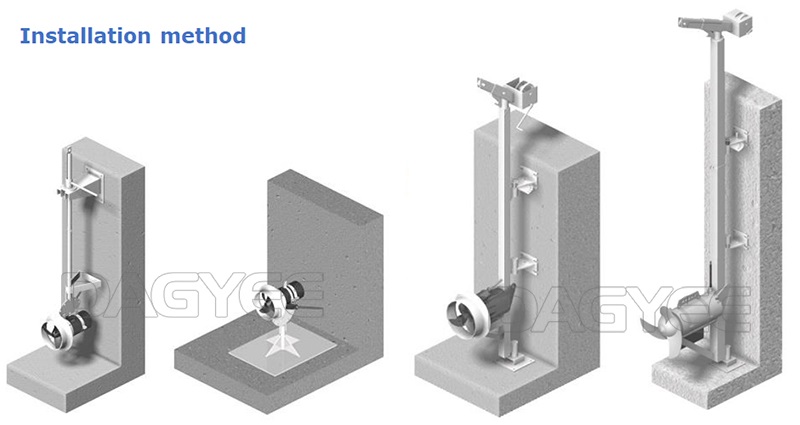

Método de Instalación de Mezcladores Sumergibles
Factor de Mezcladores Sumergibles
La temperatura máxima del medio no excede los 40°C.
El valor de pH del medio está entre 5 y 9.
La densidad del medio no supera los 1150 kg/m³.
La profundidad de inmersión generalmente no es superior a 20 m.

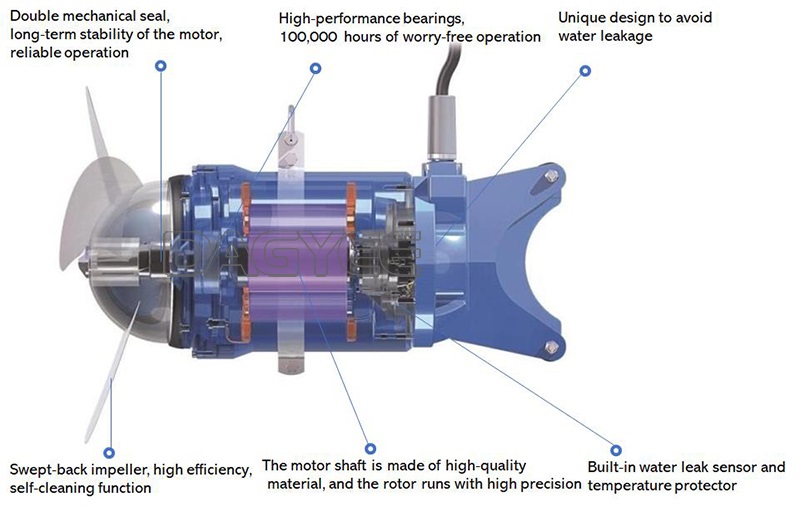

Características de los Mezcladores Sumergibles
Una hélice con palas de forma especial.
Resistencia a líquidos agresivos.
Doble sello mecánico.
Operación económica sin requerimientos especiales de mantenimiento.
El mezclador también puede suministrarse con un dispositivo de izado/bajada que permite el ajuste continuo de la altura y la dirección durante la operación.
Aplicación de Mezcladores Sumergibles
Tanque de almacenamiento de estiércol y orina de ganado y aves de corral;
Tanque de fermentación de biogás;
Canal de transporte de orina;
Laguna de oxidación;
Mezcla de materias primas en fábricas de alimentos;
Piscina de aguas residuales industriales;
Tanque de almacenamiento de plantas de tratamiento de aguas residuales.
