Descripción

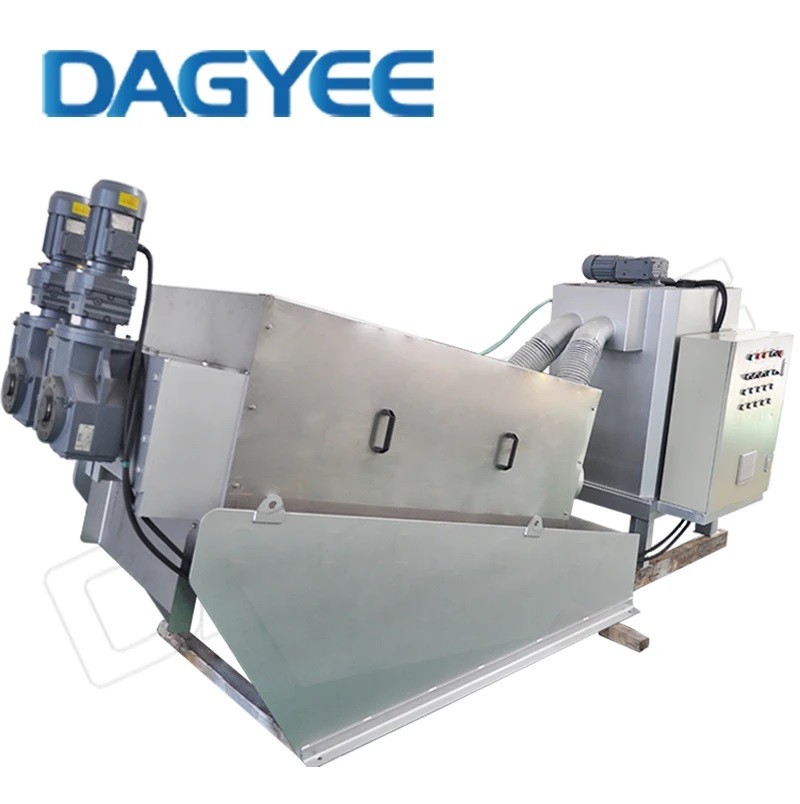

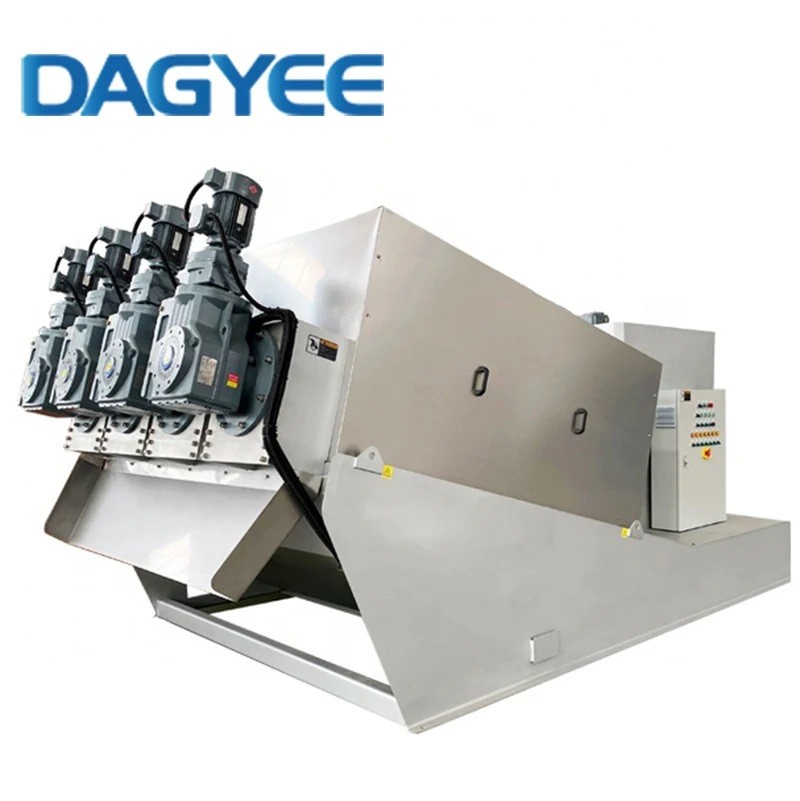

Descripción del deshidratador de lodos
El deshidratador de lodo es un equipo diseñado para extraer agua desde lodos o pulpas con diversa concentración de sólidos en suspensión, el proceso es instantáneo y no requiere de un tiempo de residencia.
En contraste con estiércol deshidratación estiércol, la deshidratación de lodos necesita agregar floculante al lodo antes de bombearlo a la máquina de deshidratación. Luego, el lodo es transportado por el tornillo giratorio a lo largo de una pantalla cilíndrica a una velocidad de rotación lenta (1-4 RPM). A medida que el lodo se mueve a través de la prensa, la presión y la compresión aumentan gradualmente, extrayendo agua del lodo de manera efectiva. El agua sale por el tamiz y es recogida, mientras que las partículas sólidas de lodo quedan retenidas. Los sólidos continúan moviéndose a lo largo del tornillo, compactando gradualmente en una torta de lodo más seca, que se descarga al final de la prensa de tornillo. El contenido de agua de la torta de lodo deshidratado es de alrededor del 75%.
Proceso del deshidratador de lodos
1. El tornillo deshidratador de lodo presenta la tecnología de tornillo multidisco, con 18 modelos disponibles para los procesos municipales e industriales.

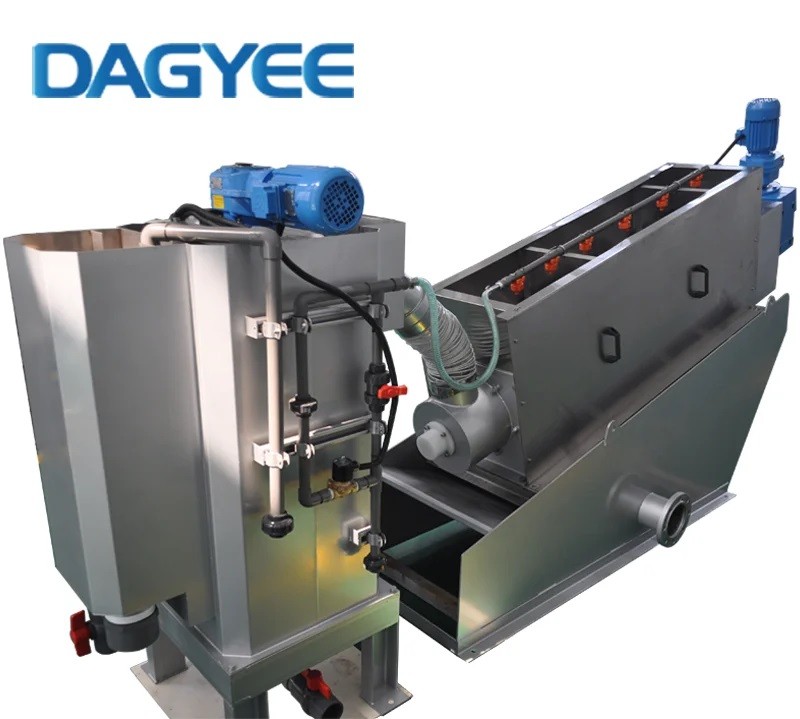

El sistema incluye el reactor de floculación donde se inicia el proceso de deshidratado de lodo, en esta etapa el lodo se alimenta y se mezcla constantemente con el polímero en dilución con una concentración del 0.1% aproximadamente, para formar “flocs”.
El sistema utiliza un tornillo sin fin central y un filtro multidisco de oscilación lenta para aumentar gradualmente la presión sobre los lodos floculados para así producir una torta de lodo excepcionalmente seca. Los anillos que componen el tornillo multidisco, se clasifican en móviles y fijos.
2. El cuerpo principal de la máquina está compuesto por un anillo fijo y un anillo móvil, en el que pasa el eje del tornillo. La sección frontal es para concentración y la sección trasera es para deshidratación.
3. El espacio filtrado formado entre el anillo fijo y el anillo móvil de la prensa de tornillo de deshidratación y el paso del eje del tornillo disminuyo gradualmente desde la sección de concentración hasta la sección de deshidratación.
4. La rotación del eje del tornillo prensa no solo empuja el lodo de la sección de concentración a la deshidratación, sino que también impulsa continuamente el anillo móvil para limpiar el espacio de filtrado y evitar obstrucciones.
5. Después de la concentración por gravedad en la sección de concentración, el lodo se transporta a la sección de deshidratación. En el proceso de avance, con la disminución gradual del espacio de filtrado y el paso del tornillo, y el efecto de bloqueo de la placa de contrapresión, se genera la gran presión interna, el volumen se reduce constantemente, a fin de lograr el propósito de deshidratación completa.
6. El tornillo prensa de deshidratación es generalmente aplicable a concentraciones de lodo de 2000 mg / L – 50000 mg / L.
Modelo de deshidratador de lodos
| Modelo | Capacidad DS (g/h) | Capacidad de lodos (m³/h) | Capacidad de tratamiento de lodos | Diámetro espiral | Distancia de descarga | Dimensiones (mm) | Peso Neto (Kg) | Peso en operación (Kg) | Potencia | Caudal lavado | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mín | Máx | 2g/L | 5g/L | 2g/L | 5g/L | 10g/L | 20g/L | 25g/L | 50g/L | Largo | Ancho | Alto | |||||||
| DL101 | 3 | 5 | 1.5 | 0.6 | 1.5 | 0.6 | 0.5 | 0.25 | 0.2 | 0.1 | Φ100×1 | 215 | 1816 | 756 | 1040 | 200 | 290 | 0.2 | 24 |
| DL131 | 6 | 10 | 3 | 1.2 | 3 | 1.2 | 1 | 0.8 | 0.4 | 0.2 | Φ130×1 | 260 | 1969 | 756 | 1040 | 220 | 315 | 0.36 | 24 |
| DL132 | 12 | 20 | 6 | 2.4 | 6 | 2.4 | 2 | 1 | 0.8 | 0.4 | Φ130×2 | 250 | 2069 | 910 | 1040 | 275 | 450 | 0.62 | 48 |
| DL202 | 18 | 30 | 9 | 3.6 | 9 | 3.6 | 3 | 1.5 | 1.2 | 0.6 | Φ200×2 | 350 | 2500 | 935 | 1270 | 470 | 730 | 1.11 | 64 |
| DL301 | 30 | 50 | 15 | 6 | 15 | 6 | 5 | 2.5 | 2 | 1 | Φ310×1 | 495 | 3255 | 905 | 1600 | 850 | 1320 | 0.74 | 40 |
| DL302 | 60 | 100 | 30 | 12 | 30 | 12 | 10 | 5 | 4 | 2 | Φ310×2 | 495 | 3455 | 1285 | 1600 | 1500 | 2230 | 1.11 | 80 |
| DL303 | 90 | 150 | 45 | 18 | 45 | 18 | 15 | 7.5 | 6 | 3 | Φ310×2 | 495 | 3055 | 1690 | 1600 | 1520 | 3080 | 1.86 | 120 |
| DL352 | 120 | 200 | 60 | 24 | 60 | 24 | 20 | 10 | 8 | 4 | Φ350×2 | 580 | 4240 | 1550 | 2190 | 1950 | 3400 | 3.75 | 144 |
| DL353 | 180 | 300 | 60 | 36 | 60 | 36 | 30 | 15 | 12 | 6 | Φ350×3 | 580 | 4460 | 2100 | 2160 | 2600 | 4850 | 6 | 216 |
| DL402 | 120 | 200 | 60 | 24 | 60 | 24 | 20 | 10 | 8 | 4 | Φ410×2 | 585 | 4140 | 1550 | 2250 | 2450 | 3400 | 3.75 | 144 |
| DL403 | 180 | 300 | 60 | 36 | 60 | 36 | 30 | 15 | 12 | 6 | Φ410×3 | 585 | 4420 | 2100 | 2250 | 3350 | 4850 | 6 | 216 |
Ventajas del deshidratador de lodos
Reducción del volumen de residuos
Dado que la deshidratación de los lodos se centra en la reducción del peso y el volumen para minimizar los costes de eliminación de los residuos, como indica el nombre del método, la eliminación del agua es el principal medio para reducir el volumen antes de que el subproducto de los lodos pueda eliminarse de forma económica.
Reducción de los costes de transporte
La gestión de los lodos puede ser un negocio costoso. Las tortas secas y con alto contenido en sólidos suponen menores costes. El uso de equipos de deshidratación es una herramienta eficaz para gestionar la acumulación de lodos, reduciendo tanto los costes de transporte como los de almacenamiento.
Secado constante de la torta con menor riesgo de derrames o fugas
El uso de filtros prensa de deshidratación de lodos produce una sequedad constante de la torta. Las tortas secas y con alto contenido en sólidos no sólo suponen un menor coste de transporte, sino que también suponen un menor riesgo de derrames/filtraciones en las carreteras. Este es un problema importante, sobre todo cuando se transporta en camión por zonas residenciales.
Reciclaje de aguas residuales
El reciclaje de las aguas residuales es otra de las ventajas de la deshidratación de lodos. Una vez que el agua tratada de la deshidratación de lodos está libre de peligros y contaminantes, puede ser recuperada por industrias y comunidades. Aunque el agua no suele ser potable, tiene muchas aplicaciones. Las plantas de vapor son un buen ejemplo de uso del agua recuperada en beneficio de una empresa o comunidad.
Los equipos son fácilmente automatizables
Mucha gente piensa que los filtros prensa son equipos que requieren mucho trabajo. Pero, de hecho, las prensas de deshidratación de lodos pueden venir con lavadores de tela automáticos, liberación de la torta asistida mecánicamente y sistemas de control sofisticados, que permiten la comunicación con el sistema de control principal de la planta, todo lo cual facilita la deshidratación de lodos.
Eco-Friendly
Por último, la deshidratación de los lodos es respetuosa con el medio ambiente en varios aspectos, el primero de los cuales es la reducción del volumen de los residuos a un tamaño más compacto y manejable para su eliminación. Mientras que las tortas secas se eliminan, la reutilización del filtrado puede reducir la demanda de nuevas fuentes de agua necesarias para el tratamiento en las plantas de aguas residuales municipales e industriales, y también reducir la cantidad de agua necesaria para el tratamiento en general.
Características clave del deshidratador de lodos
1. Procesamiento simple, baja inversión, eficiencia energética en deshidratación de lodos de alta eficiencia.
2. El sistema se puede programar para que la operación sea más conveniente y precisa
3. El agente floculante único facilita la deshidratación de lodos.
4. Ampliamente utilizado y adecuado para lodos con una concentración lodo del 1% al 5%
5. La concentración de humedad del lodo varía entre el 75% y el 80% después de concentrado.
6. Requiere un espacio reducido.
7. Sin tela filtrante, sin obstrucciones, sin agua de retrolavado a alta presión.
8. Baja velocidad, bajo consumo de energía, bajo costo operativo, sin vibraciones, sin ruido.
9. Operación cerrada, reduce el olor.
10. Piezas menos vulnerables, bajo costo de mantenimiento, larga vida útil.
11. Control automático, funcionamiento continuo, mantenimiento y gestión sencillos.
Aplicaciones del deshidratador de lodos
Plantas de tratamiento de aguas residuales
Agua de procesos industriales
Espesamiento de lodos
Separación de sólidos en agua de lavados industriales
Acuacultura
Industria alimenticia
Rastros y producción avícola
Reciclado de PET y otros plásticos
