Descripción

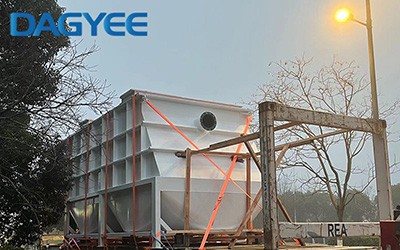

Descripción del decantadores lamelares
El decantadores lamelares DAGYEE tiene como función separar y clarificar los sólidos suspendidos en el agua. Los módulos lamelares aumentan la superficie efectiva de decantación optimizando el rendimiento del decantador y reduciendo el volumen del tanque. El uso de estos equipos supone un ahorro tanto en espacio como en costes, ya que no es necesario realizar ningún tipo de obra civil ni requieren consumo de energía por lo que resultan económicos, sencillos de instalar y de operar.
Además de aumentar la superficie de decantación los decantadores lamelares proporcionan un flujo laminar que favorece la decantación de los sólidos en las lamelas situadas en la cámara interior. Las lamelas están dispuestas con un ángulo de 60º que favorece que las materias más pesadas sedimenten en el fondo del equipo mientras que el agua clarificada asciende hacia la zona superior.
Opciones Disponibles
•25% de incremento de capacidad respecto a sedimentadores de placas tradicionales
• La mejoría hidraulica logra mejorar la eficiencia
• Mejor calidad de efluentes y de espesamiento de lodos
• Diseño compacto
• Reducción de tiempos y costos de instalación
• Mínimas partes móviles= bajos costos de mantenimiento
• Reducción de costos en obra civil
• Tecnología sobre diseño a cada cliente
• Mayor superficie por m2
• Aplicación en procesos industriales o sanitarios adaptable a la fase del proceso
• Operación confiable
• Bajo consumo energético
• Al tener tiempos de remoción regulados, se evita llegar a algún proceso anaeróbico
• Dosificación de productos químicos en puntos diferentes según el proceso
Modelo del decantadores lamelares
DLC-I Gravity Lamella, cubo de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamella con raspador, aumenta el mecanismo de transmisión mecánica, la descarga de lodo es mejor y más suave, y combina con la unidad con una gran capacidad de procesamiento.
Lamela súper hidráulica DLC-III, huella reducida, sedimentación eficiente, transporte desmontable.
|
DLC
Modelo
|
Capacidades
(m3/h)
|
Conexiones de tubería() | dimensiones físicas(m) | |||||
| Entrada(a) | Efluente(b) | Lodo(c) | Resaca(d) | L | W | H | ||
| DLC- | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC- | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC- | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC- | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC- | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC- | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC- | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC- | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC- | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Características del decantadores lamelares
- Instalación fácil y rápida en superficie.
- Los Decantadores lamelares requieren menos espacio que tanques de sedimentación convencionales.
- Diseño compacto y completamente ensamblado.

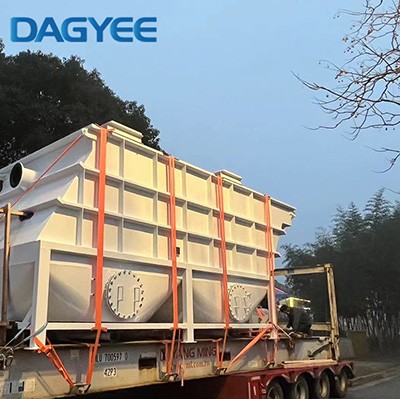

- Transportable en contenedor marítimo.
- Ahorro en obra civil.
- Permiten atender una operación fundamental para evitar la acumulación sólidos en el circuito hidráulico, en las bombas de agua y en las tuberías, algo que a medio plazo provocaría un importante deterioro del sistema de depuración en su conjunto.
Aplicaciones del decantadores lamelares
- Agua tras tratamiento físico-químico.
- Relaves en beneficio minero y metalúrgico.
- Soluciones de procesos de lixiviación de oro.
- Efluentes de lavado húmedo.
- Tratamiento de efluentes en plantas de celulosa y papel.
- Retrolavado de filtros.
