Descripción

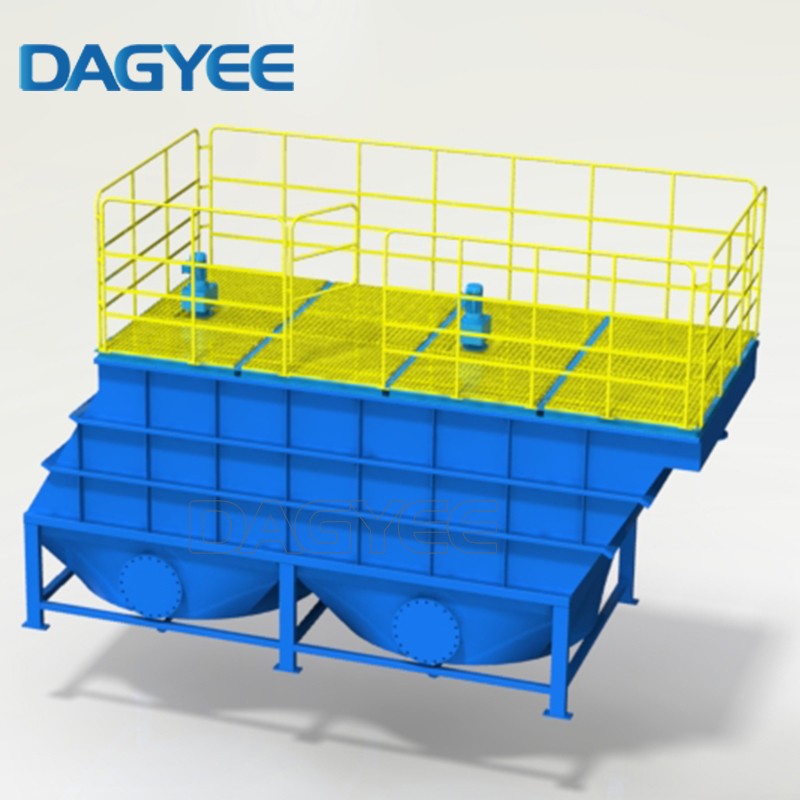

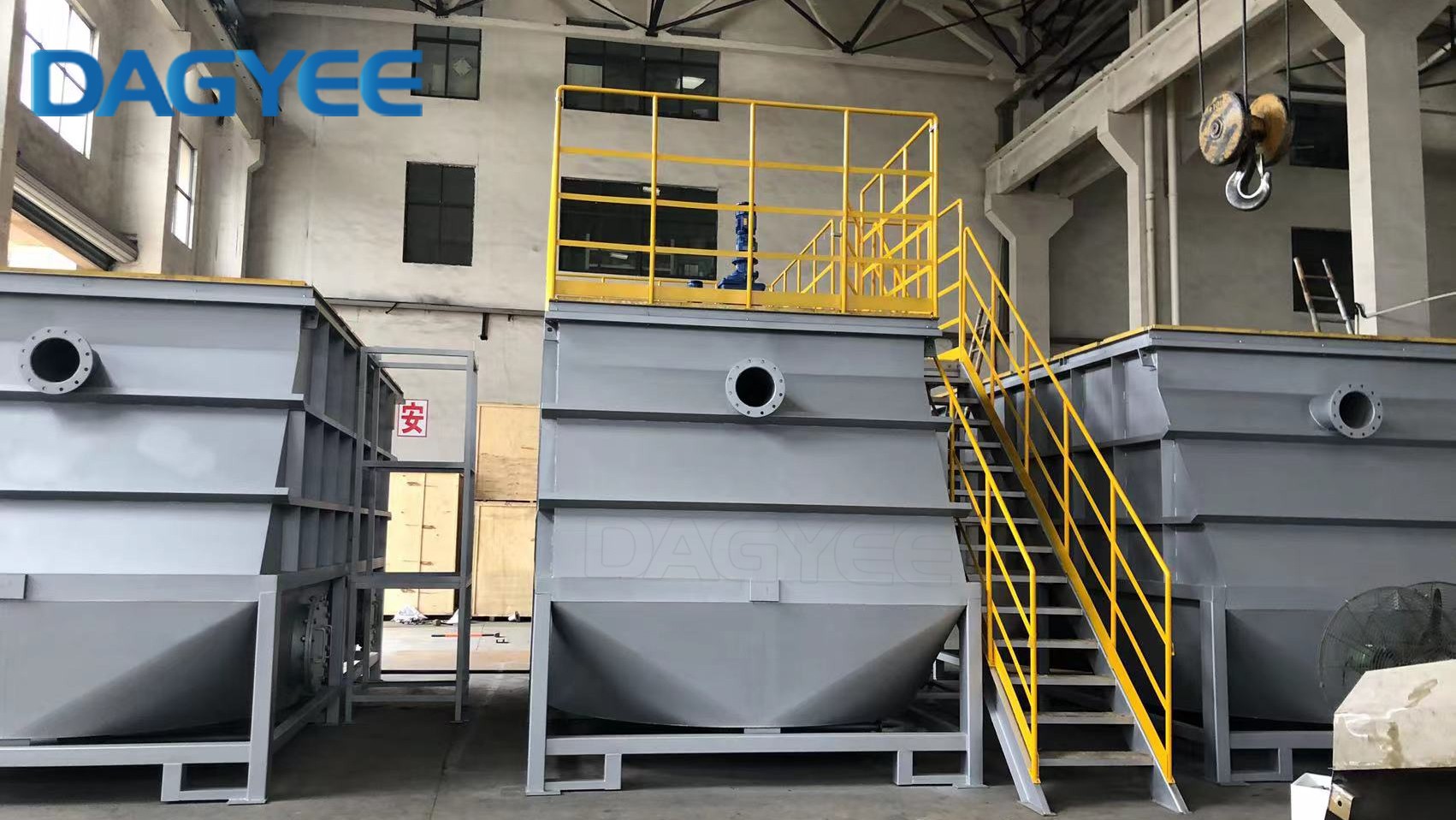

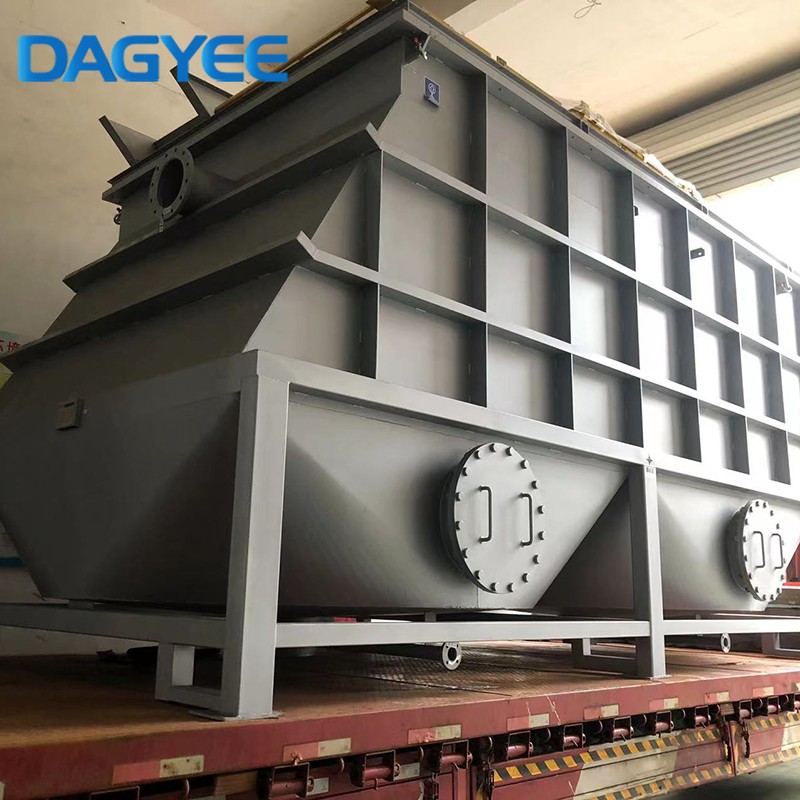

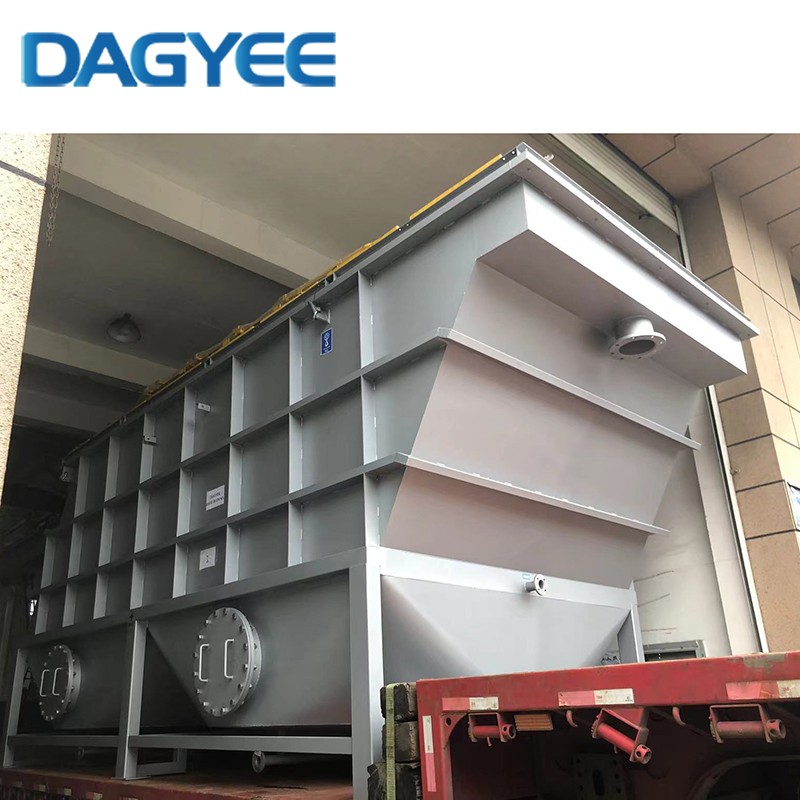

Descripción del Clarificador de placas laminares
El clarificador de placas laminares también se llama tanque de sedimentos de placa inclinada. Es bueno en tanques de sedimentación de tipo combinado de alta eficiencia; coloque muchos empaques de tubos inclinados densos en el área de sedimentos, para hacer que la impureza suspendida en el sedimento del agua, el agua suba y fluya a lo largo del tubo inclinado, el lodo separado desciende hasta el fondo del tanque a lo largo del tubo inclinado por gravedad, luego descárguelo en concentración. Tal tanque puede mejorar la eficiencia de los sedimentos en un 60~70%, puede mejorar la capacidad de tratamiento 3~5 veces en la misma área. Puede diseñar un dispositivo de sedimento de placa inclinada de diferente velocidad de flujo de acuerdo con el informe de prueba de agua residual cruda, generalmente necesita una dosis de floculante.
Opciones Disponibles
• Tanque de mezcla rápida/floculación con agitador
• Estructura de acero o acero inoxidable completamente acristalada
• Diseño de tanques de concreto
• Recubrimientos y placas especiales
• Espesador de fangos mecánico integrado
• Revisión de plataformas y escaleras
• Análisis de laboratorio interno para optimizar el equipo
• Diseño de agua potable
• Junta y tapa removible
• Eliminación automática de sedimentos
• Instrumentación y control
• Equipos de alimentación de productos químicos
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas de campo
Modelo de clarificador de placas laminares
DLC-I Gravity Lamella, cubo de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamella con raspador, aumenta el mecanismo de transmisión mecánica, la descarga de lodo es mejor y más suave, y combina con la unidad con una gran capacidad de procesamiento.
Lamela súper hidráulica DLC-III, huella reducida, sedimentación eficiente, transporte desmontable.
|
DLC
Modelo
|
Capacidades
(m3/h)
|
Conexiones de tubería() | dimensiones físicas(m) | |||||
| Entrada(a) | Efluente(b) | Lodo(c) | Resaca(d) | L | W | H | ||
| DLC- | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC- | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC- | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC- | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC- | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC- | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC- | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC- | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC- | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Características del clarificador de placas laminares
- Fabricado en PRFV (poliéster reforzado con fibra de vidrio).
- Calculado para una velocidad ascensorial de 0,8 m3/m2h.
- Módulos lamelares en polipropileno PP. Opcionalmente se pueden suministrar en PVC.
- Ángulo de inclinación de las lamelas 60º
- Estructura en acero al carbono con pintura anticorrosiva.
- Opcional en acero inoxidable.
- Estructura de soporte de las lamelas en PRFV.
- Barrera química interior según el tipo de aguas.
- Pintura top coat color gris con tratamiento anti-UV
Aplicaciones del clarificador de placas laminares
- Agua tras tratamiento físico-químico.
- Relaves en beneficio minero y metalúrgico.
- Soluciones de procesos de lixiviación de oro.
- Efluentes de lavado húmedo.
- Tratamiento de efluentes en plantas de celulosa y papel.
- Retrolavado de filtros.
