Unidades Compactas Plantas de Pretratamiento Para Tratamiento de Aguas Residuales Descripción

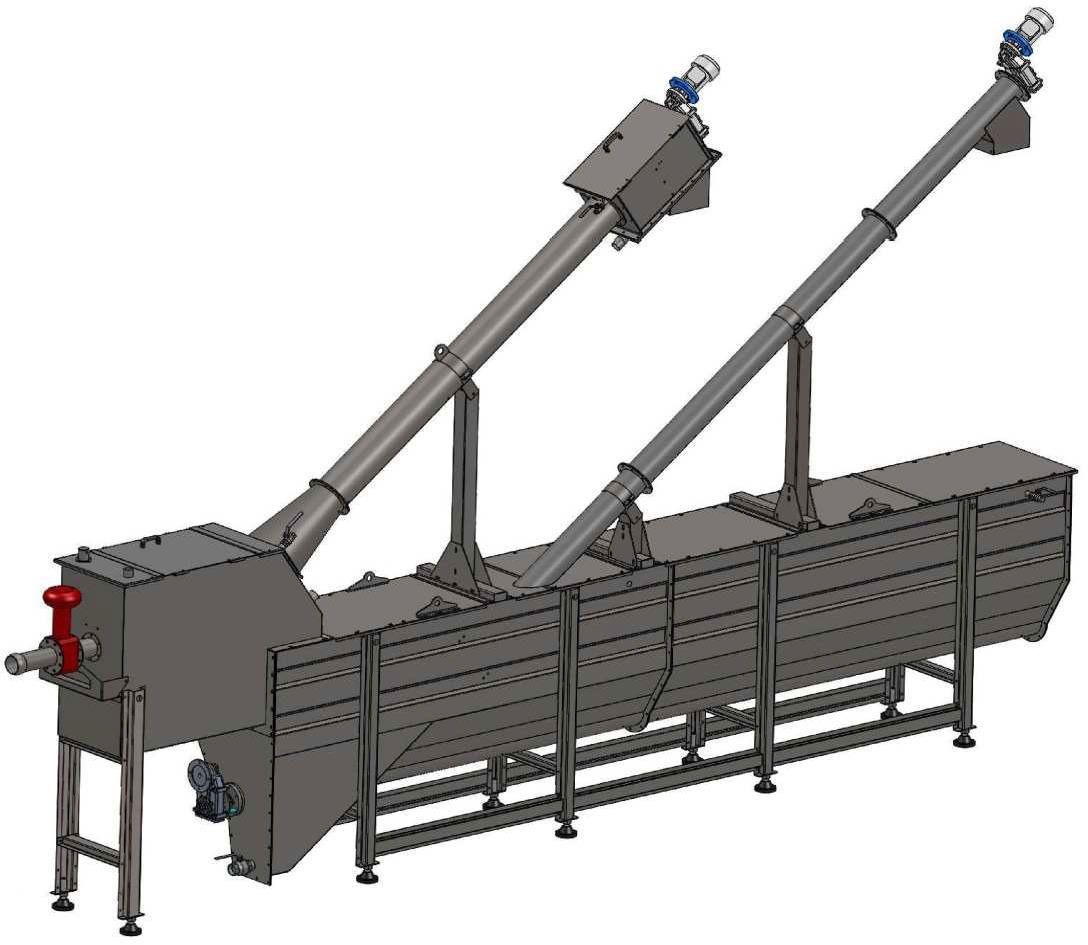

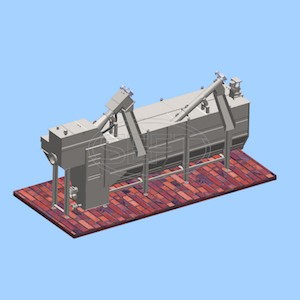

Se trata de una máquina combinada y puede realizar tres operaciones simultáneamente, tamizado, eliminación de arena y eliminación de aceite y grasa. Es alimentada por una bomba o por gravedad, a través de un tubo fijo. El agua residual pasa a través de un transportador de filtro que elimina las partículas sólidas más grandes, luego llega a un tanque de sedimentación donde las partículas sedimentadas son eliminadas por un sistema de transportador de tornillo. Como opción, es posible instalar el sistema para eliminar grasas y aceites suspendidos.
Componente de cribado combinado
Unidad fiable, completa y compacta
realizando los siguientes pasos del proceso:
cribado fino
Deshidratación de tamizados
separación de arena
deshidratación de arena
Separación y eliminación de grasa (opcional)
Función de funcionamiento de la detección combinada
La unidad recibe y almacena de manera eficiente todas las aguas residuales combinadas (grises y negras) provenientes de baños, cocinas y lavanderías del centro comercial o residencial.
Equipado con rejas finas y un tamiz rotatorio, separa y retiene sólidos de gran tamaño como plásticos, papeles, fibras textiles y restos orgánicos, protegiendo las etapas posteriores del tratamiento.
Incorpora cámaras específicas para la sedimentación de arenas y gravillas, así como para la flotación y retención de grasas, aceites y espumas (FOG), previniendo obstrucciones y daños en equipos.
El agua residual ingresa primero al tanque donde se coloca una pantalla de tornillo.
Los materiales sólidos de gran tamaño son filtrados por el tamiz de tornillo y un transportador de tornillo mueve los materiales sólidos capturados hasta el punto de descarga. Al final del transportador, son presionados por la unidad de compactación antes de la descarga.
El agua que todavía tiene materiales sólidos en tamaños más pequeños fluye a través del tanque de sedimentación. Las partículas se sedimentan por tiempo y un tornillo sin fin horizontal las transporta a la tolva de recolección.
Finalmente, son transportados por el transportador de tornillo de desarenado hasta el punto de descarga.
Parámetro de detección combinado
| Especificaciones de energía | ||||||
| Modelo | Capacidad (m3/h) | Longitud del tanque（mm） | Ancho del tanque（mm） | Brida de entrada DN | Brida de salida DN | Agua de lavado máx.(L/S) |
| DSP-30 | 30 | 4200 | 1200 | DN200 | DN200 | 0.5 |
| DSP-50 | 50 | 5800 | 1200 | DN200 | DN200 | 0.5 |
| DSP-100 | 100 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-150 | 150 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-200 | 200 | 8000 | 1500 | DN300 | DN300 | 1 |
| DSP-250 | 250 | 8500 | 1500 | DN350 | DN350 | 1 |
| DSP-350 | 350 | 10000 | 1500 | DN400 | DN400 | 1 |
| DSP-400 | 400 | 12000 | 1800 | DN500 | DN500 | 1 |
| DSP-500 | 500 | 15000 | 2000 | DN500 | DN500 | 1 |
| Especificaciones de energía | ||||
| Modelo | Potencia de pantalla de tornillo(kw) | Transportador de tornillo(kw) |
Removedor de arena
Energía
(kw)
|
Eliminación de grasa
Energía
(kw)
|
| DSP-30 | 0.55 | 0.25 | 0.37 | 0.18 |
| DSP-50 | 0.55 | 0.35 | 0.37 | 0.18 |
| DSP-100 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-150 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-200 | 0.75 | 0.55 | 0.75 | 0.18 |
| DSP-250 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-350 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-400 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-500 | 1.1 | 0.55 | 1..1 | 0.18 |
Ventaja de detección combinadas
Cumplimiento Normativo Garantizado: Ayuda a los administradores de propiedades a cumplir con las estrictas normativas locales y ambientales sobre vertido de aguas residuales, evitando multas costosas.
Reducción de Olores: El diseño cerrado y hermético, junto con sistemas opcionales de tratamiento de olores, mantiene un ambiente agradable en áreas públicas y residenciales.
Bajos Costes de Operación: La automatización reduce la necesidad de personal especializado in situ, y su bajo consumo energético se traduce en ahorros significativos a largo plazo.
Características de detección combinadas
La unidad incorpora un tamiz de fina automático para la retienda eficiente de sólidos de diferentes tamaños, una cámara de desarenado y desengrasado con sistema de aireación difusa para una separación óptima, y un tanque de equalización con controlador de nivel para regular el flujo y la concentración de contaminantes. Construida en PRFV (Poliéster Reforzado con Fibra de Vidrio) o acero inoxidable según la aplicación, ofrece una excelente resistencia a la corrosión. Incluye un cuadro de control automático con PLC para la supervisión y el mando de todos los procesos, asegurando una operación continua y fiable con mínima intervención manual.
Aplicación de detección combinadas
Pretratamiento eficaz de aguas residuales en grandes centros comerciales y grandes superficies.
Sistema centralizado para complejos residenciales, urbanizaciones y condominios antes del vertido a la red municipal o de un tratamiento secundario.
Tratamiento inicial para aguas de lavanderías comerciales y restaurantes dentro de food courts.
