Descripción
QUÉ ES DECANTADOR SEDIMENTADOR DE PLACA INCLINADA

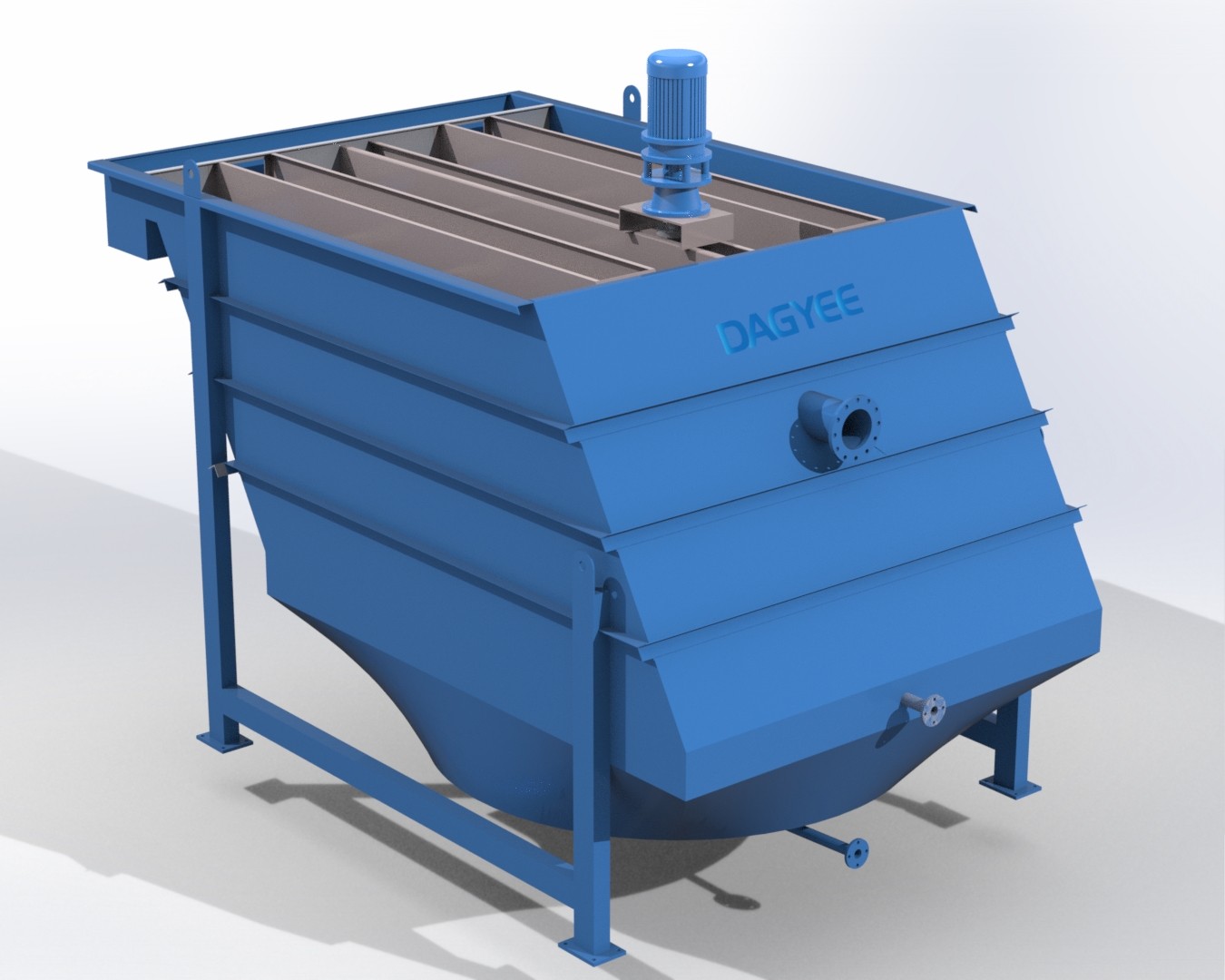

El decantador sedimentador de placa inclinada permite que la distancia que una partícula tiene que recorrer hasta que decanta sea menor que en un decantador convencional aumentando la capacidad de clarificación. El agua limpia ya clarificada en la parte superior del Decantador Lamelar cae a un recogedor vertedero situado a lo largo de la cámara de decantación y de éste a la cámara de salida, de donde se evacua mediante tubería.
CÓMO FUNCIONA DECANTADOR SEDIMENTADOR DE PLACA INCLINADA
Un ejemplo de funcionamiento del sistema descrito consistiría en una primera etapa donde el floculador mecánico con un agitador giratorio de baja velocidad de rotación mejorase el proceso químico mediante el cual, con la adición de sustancias floculantes, se aglutinasen las sustancias coloidales presentes en el agua, facilitando de esta forma su decantación.
El diseño de la cámara prevista para el floculador favorecerá la decantación de una parte de partículas debido a su descarga por la parte superior.
A continuación, se conectaría la zona lamelar (zona de decantación) a través de la zona de entrada, que reparte el caudal de entrada uniformemente para separar otros elementos semipesados y pesados en suspensión no retenidos en la etapa anterior. El empleo de lamelas con una inclinación adecuada permite aumentar la superficie efectiva de decantación, permitiendo que la distancia que la partícula tiene que recorrer hasta que decanta sea menor que en un decantador convencional.
Con el paso del fluido entre las lamelas se produce la separación de los sólidos en suspensión, que resbalan por la pendiente de las lamelas hacia el fondo del decantador, recogiéndose en el fondo cónico donde se forman los fangos (zona de fangos), mientras que el agua limpia sigue una trayectoria ascendente hacia la superficie superior del decantador y sale mediante una canaleta.
Se trata en definitiva que el caudal pase a la zona lamelar donde los sólidos en suspensión con velocidad de sedimentación mayor a la velocidad superficial equivalente, decantan resbalando por la superficie inclinada de las lamelas a la zona de fangos, mientras que el agua tratada asciende al canal de recogida, acumulándose en el tanque de salida.
RANGO DE APLICACIÓN
- Estações de Tratamento de Águas Residuais (ETARs) Municipais;
- Tratamento de Água Potável;
- Recuperação de Água;
- Indústria de Papel e Celulose;
- Indústria Petroquímica;
- Indústria de Energia;
- Tratamento de lodo.
DISEÑOS DISPONIBLES
- Alta eficiencia de clarificación en comparación con decantadores tradicionales.
- Diseño compacto: reduce el espacio necesario para la instalación.
- Equipos robustos y de construcción sencilla.
- Mantenimiento simple y económico.
ESPECIFICACIONES DEL EQUIPO DECANTADOR SEDIMENTADOR DE PLACA INCLINADA
