Descripción
Unidad Combinada de Pretratamiento de Aguas Residuales Descripción
DAGYEE es una planta complementaria para el tratamiento de aguas residuales, diseñada específicamente para integrarse en sistemas de tratamiento que no cumplen con las normativas ambientales vigentes. Esta unidad puede ser instalada tanto en procesos biológicos anaeróbicos como aeróbicos, proporcionando una solución eficiente para mejorar el rendimiento de sistemas deficientes. DAGYEE se presenta como una unidad compacta y contenerizada.
Componente de cribado combinado
Unidad fiable, completa y compacta
realizando los siguientes pasos del proceso:
cribado fino
Deshidratación de tamizados
separación de arena
deshidratación de arena
Separación y eliminación de grasa (opcional)

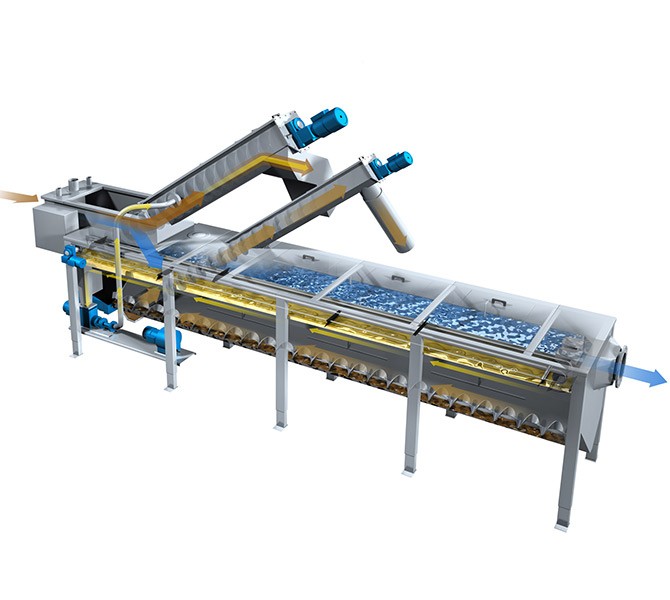

Función de funcionamiento de la detección combinada
Solución de Pretratamiento Centralizado: Recoge y pre-trata las aguas residuales de todo un desarrollo urbanístico de manera unificada antes de enviarlas a la planta municipal o a una EDAR propia.
Protección de la Red de Saneamiento Interna: Evita que los sólidos y las grasas sedimenten y obstruyan las costosas tuberías soterradas de la urbanización, previniendo averías graves y obras de reparación.
Medición y Control: Puede equiparse con caudalímetros para monitorizar el volumen de agua generado por la comunidad, facilitando la gestión y el costeo.

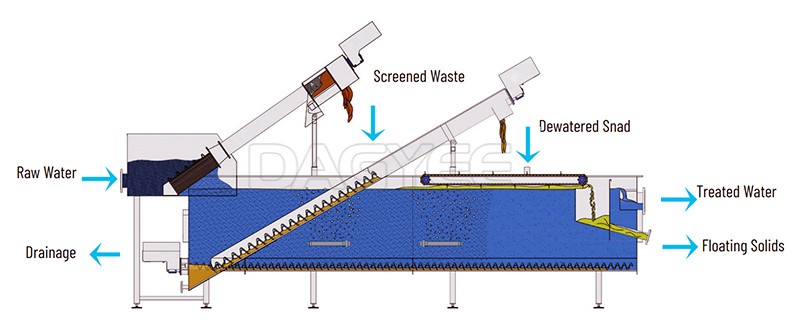

El agua residual ingresa primero al tanque donde se coloca una pantalla de tornillo.
Los materiales sólidos de gran tamaño son filtrados por el tamiz de tornillo y un transportador de tornillo mueve los materiales sólidos capturados hasta el punto de descarga. Al final del transportador, son presionados por la unidad de compactación antes de la descarga.
El agua que todavía tiene materiales sólidos en tamaños más pequeños fluye a través del tanque de sedimentación. Las partículas se sedimentan por tiempo y un tornillo sin fin horizontal las transporta a la tolva de recolección.
Finalmente, son transportados por el transportador de tornillo de desarenado hasta el punto de descarga.
Parámetro de detección combinado
| Especificaciones de energía | ||||||
| Modelo | Capacidad (m3/h) | Longitud del tanque（mm） | Ancho del tanque（mm） | Brida de entrada DN | Brida de salida DN | Agua de lavado máx.(L/S) |
| DSP-30 | 30 | 4200 | 1200 | DN200 | DN200 | 0.5 |
| DSP-50 | 50 | 5800 | 1200 | DN200 | DN200 | 0.5 |
| DSP-100 | 100 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-150 | 150 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-200 | 200 | 8000 | 1500 | DN300 | DN300 | 1 |
| DSP-250 | 250 | 8500 | 1500 | DN350 | DN350 | 1 |
| DSP-350 | 350 | 10000 | 1500 | DN400 | DN400 | 1 |
| DSP-400 | 400 | 12000 | 1800 | DN500 | DN500 | 1 |
| DSP-500 | 500 | 15000 | 2000 | DN500 | DN500 | 1 |
| Especificaciones de energía | ||||
| Modelo | Potencia de pantalla de tornillo(kw) | Transportador de tornillo(kw) |
Removedor de arena
Energía
(kw)
|
Eliminación de grasa
Energía
(kw)
|
| DSP-30 | 0.55 | 0.25 | 0.37 | 0.18 |
| DSP-50 | 0.55 | 0.35 | 0.37 | 0.18 |
| DSP-100 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-150 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-200 | 0.75 | 0.55 | 0.75 | 0.18 |
| DSP-250 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-350 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-400 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-500 | 1.1 | 0.55 | 1..1 | 0.18 |
Ventaja de detección combinadas
La ventaja más significativa de esta unidad es la protección de inversión. Al eliminar los materiales abrasivos y obstructivos, se extiende drásticamente la vida útil de bombas, tuberías, equipos de tratamiento secundario y sensores, reduciendo los costos de mantenimiento y reparación. Además, homogeniza el caudal y la carga contaminante, lo que permite que los procesos posteriores funcionen con máxima eficiencia, reduciendo el consumo de energía y productos químicos. Ofrece una solución todo-en-uno que simplifica la ingeniería civil y reduce el espacio necesario en comparación con la instalación de unidades separadas.
Características de detección combinadas
Componentes Industriales: Bombas de lodos, raspadores y equipos de desbaste seleccionados por su robustez y capacidad para trabajar en condiciones exigentes las 24 horas.
Sistema de Extracción de Grasas y Espumas: Mecanismo automático de raspado y extracción de la capa de flotantes hacia un contenedor específico para su fácil disposición.
Opción de Pre-fabricación en Acero Inoxidable: Para las aplicaciones más corrosivas o que requieren los más altos estándares higiénicos (industria alimentaria).
Aplicación de detección combinadas
Ampliamente utilizada en el sector petroquímico y de refinerías para el pretratamiento de aguas de proceso y pluviales contaminadas con hidrocarburos. Es equally efectiva en plantas de manufactura y lavanderías industriales donde se encuentran fibras, pelusas y arenas. También es la elección preferente para estaciones de transferencia de aguas residuales y como pretratamiento para sistemas de reutilización de agua (reciclaje).
