Unidades Compactas Plantas de Pretratamiento Para Tratamiento de Aguas Residuales Descripción

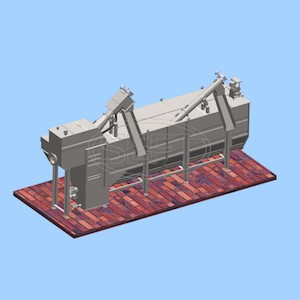

El sistema de pretratamiento combinado es una respuesta a los altos costos de obra civil y el gran espacio requerido para ejecutar sistemas completos de pretratamiento en hormigón, canal de cribado, tanques de sedimentación y eliminación de FOG en tolvas. El sistema DAGYEE es un sistema de pretratamiento combinado de última generación diseñado para realizar de manera óptima todas las funciones de pretratamiento de efluentes, cribado, eliminación de arena, eliminación de FOG, en una sola máquina de acero inoxidable.
La gama DAGYEE consta de para cribado y eliminación de arena y para cribado, eliminación de arena y eliminación de FOG.
Generalmente se suministra con la criba de tornillo CFC, pero en ejecuciones especiales también es posible suministrarla con la criba de tambor giratorio de barrena, la criba escalonada, la criba de barra subvertical o la criba de placa perforada y cepillo.
Componente de cribado combinado
Unidad fiable, completa y compacta
realizando los siguientes pasos del proceso:
cribado fino
Deshidratación de tamizados
separación de arena
deshidratación de arena
Separación y eliminación de grasa (opcional)
Función de funcionamiento de la detección combinada
Nuestra Unidad de Pretratamiento Combinado de Aguas Residuales está diseñada para actuar como la primera y crucial línea de defensa en cualquier planta de tratamiento. Su función principal es recibir el caudal de agua residual bruta, que contiene una mezcla compleja de sólidos gruesos, arenas, grasas y aceites, y someterla a un proceso de separación física integral. Mediante una combinación de tamizado, desarenado, desengrasado y equalización, la unidad prepara el efluente para las etapas de tratamiento biológico o químico posteriores, garantizando que llegue en condiciones óptimas y protegiendo la infraestructura downstream de daños y obstrucciones.

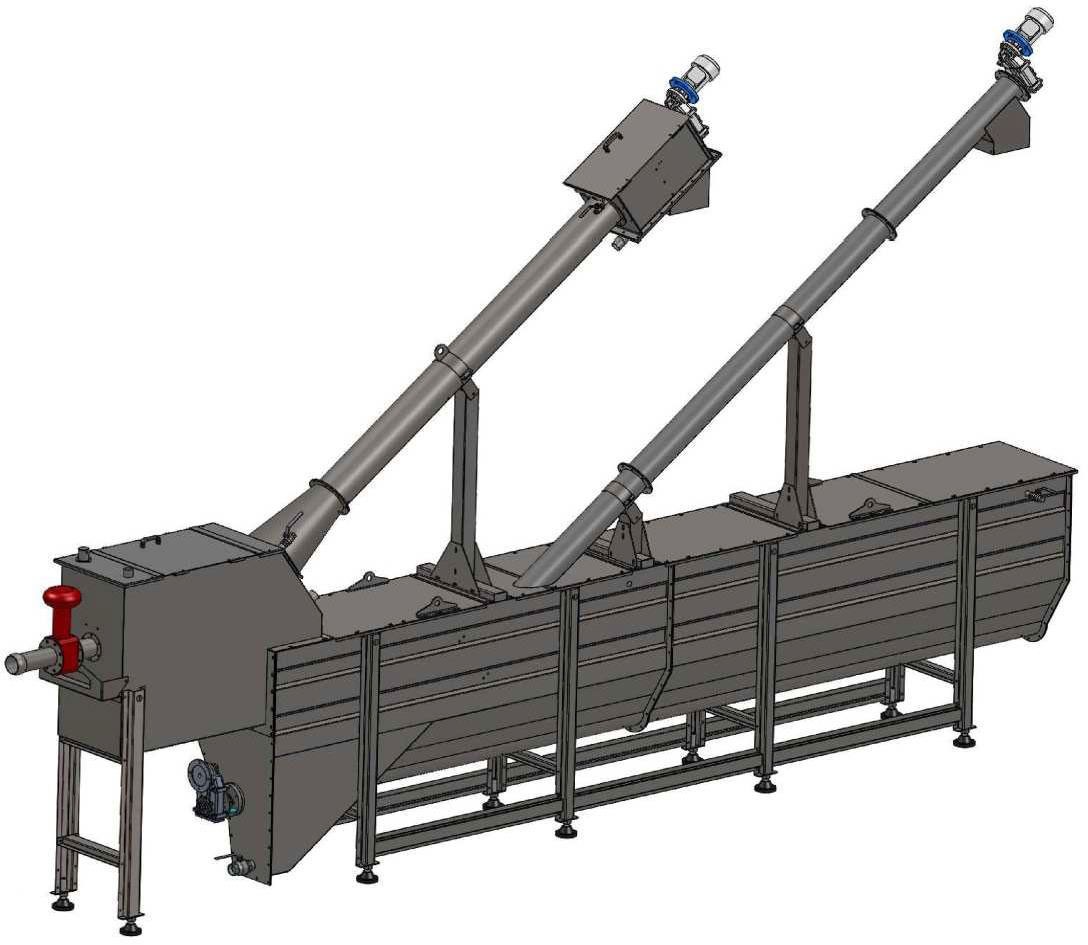

El agua residual ingresa primero al tanque donde se coloca una pantalla de tornillo.
Los materiales sólidos de gran tamaño son filtrados por el tamiz de tornillo y un transportador de tornillo mueve los materiales sólidos capturados hasta el punto de descarga. Al final del transportador, son presionados por la unidad de compactación antes de la descarga.
El agua que todavía tiene materiales sólidos en tamaños más pequeños fluye a través del tanque de sedimentación. Las partículas se sedimentan por tiempo y un tornillo sin fin horizontal las transporta a la tolva de recolección.
Finalmente, son transportados por el transportador de tornillo de desarenado hasta el punto de descarga.
Parámetro de detección combinado
| Especificaciones de energía | ||||||
| Modelo | Capacidad (m3/h) | Longitud del tanque（mm） | Ancho del tanque（mm） | Brida de entrada DN | Brida de salida DN | Agua de lavado máx.(L/S) |
| DSP-30 | 30 | 4200 | 1200 | DN200 | DN200 | 0.5 |
| DSP-50 | 50 | 5800 | 1200 | DN200 | DN200 | 0.5 |
| DSP-100 | 100 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-150 | 150 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-200 | 200 | 8000 | 1500 | DN300 | DN300 | 1 |
| DSP-250 | 250 | 8500 | 1500 | DN350 | DN350 | 1 |
| DSP-350 | 350 | 10000 | 1500 | DN400 | DN400 | 1 |
| DSP-400 | 400 | 12000 | 1800 | DN500 | DN500 | 1 |
| DSP-500 | 500 | 15000 | 2000 | DN500 | DN500 | 1 |
| Especificaciones de energía | ||||
| Modelo | Potencia de pantalla de tornillo(kw) | Transportador de tornillo(kw) |
Removedor de arena
Energía
(kw)
|
Eliminación de grasa
Energía
(kw)
|
| DSP-30 | 0.55 | 0.25 | 0.37 | 0.18 |
| DSP-50 | 0.55 | 0.35 | 0.37 | 0.18 |
| DSP-100 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-150 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-200 | 0.75 | 0.55 | 0.75 | 0.18 |
| DSP-250 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-350 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-400 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-500 | 1.1 | 0.55 | 1..1 | 0.18 |
Ventaja de detección combinadas
La ventaja más significativa de esta unidad es la protección de inversión. Al eliminar los materiales abrasivos y obstructivos, se extiende drásticamente la vida útil de bombas, tuberías, equipos de tratamiento secundario y sensores, reduciendo los costos de mantenimiento y reparación. Además, homogeniza el caudal y la carga contaminante, lo que permite que los procesos posteriores funcionen con máxima eficiencia, reduciendo el consumo de energía y productos químicos. Ofrece una solución todo-en-uno que simplifica la ingeniería civil y reduce el espacio necesario en comparación con la instalación de unidades separadas.
Características de detección combinadas
La unidad incorpora un tamiz de fina automático para la retienda eficiente de sólidos de diferentes tamaños, una cámara de desarenado y desengrasado con sistema de aireación difusa para una separación óptima, y un tanque de equalización con controlador de nivel para regular el flujo y la concentración de contaminantes. Construida en PRFV (Poliéster Reforzado con Fibra de Vidrio) o acero inoxidable según la aplicación, ofrece una excelente resistencia a la corrosión. Incluye un cuadro de control automático con PLC para la supervisión y el mando de todos los procesos, asegurando una operación continua y fiable con mínima intervención manual.
Aplicación de detección combinadas
Es ideal para el tratamiento preliminar en estaciones depuradoras de aguas residuales urbanas (EDAR) de pequeñas y medianas comunidades, así como para industrias con efluentes mixtos como complejos hoteleros, centros comerciales, hospitales y mercados de abastos. También es perfecta para pretratar las aguas residuales combinadas de polígonos industriales antes de su descarga a la red municipal o a una depuradora centralizada, cumpliendo con las estrictas normativas de vertido.
