Descripción
Descripción de aguas residuales de pantalla estática
Las cribas estáticas DAGYEE son diseñadas para la separación sólido-líquido.
El bastidor de cribas estáticas se puede fabricar en diversos materiales, acero inoxidable AISI-304/316L o bien en poliéster reforzado con fibra de vidrio.

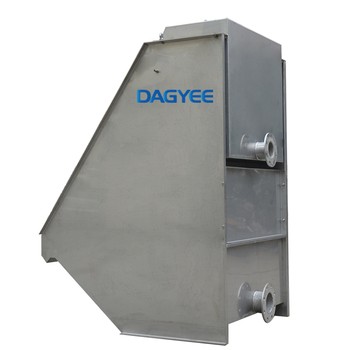

La estructura de las criba estática consta de una entrada de agua sucia, cajón, rejilla y una salida del agua filtrada.
La salida es por la parte posterior y opcionalmente por la parte inferior.Por principio el tamíz es auto limpiante, no obstante dependiendo del tipo de sólido a
tratar o bien a la distribución de los caudales es necesaria una limpieza periódica.
Planta de tratamiento de aguas residuales de pantalla estática
Armario metálico - La criba estática consta de un armario metálico construido en acero inoxidable calidad Aisi 304 o 316, el cual sirve de conducción y canalización del agua, así como de soporte de la rejilla.
Rejilla filtrante - Diseñada especialmente para dicha aplicacion, de construcción en acero inoxidable calidad Aisi 304 o 316. (Tipo curvo o recto según
instalación).
Acabado - El acabado estándar viene a ser decapado avesta welding y posterior chorro de agua caliente a presión, como opcional se ofrece un chorreado a la
bola de vidrio.
Modelo estático de pantalla para aguas residuales
| Modelo HS |
Conexiones de Tubería Entrada(a) | Salida(b) |
Dimensiones Físicas(m) L | W | H |
Peso (Kg) |
Capacidades(m³/h) 0,5mm | 1mm | 1,5mm |
|---|---|---|---|---|
| HS-300 | 80 | 80 | 1,43 | 0,43 | 2 | 150 | 6 | 13 | 16 |
| HS-500 | 100 | 100 | 1,43 | 0,63 | 2 | 180 | 10 | 22 | 35 |
| HS-700 | 100 | 100 | 1,43 | 0,83 | 2 | 200 | 15 | 30 | 50 |
| HS-800 | 100 | 125 | 1,43 | 0,93 | 2 | 250 | 16 | 35 | 55 |
| HS-1000 | 150 | 150 | 1,43 | 1,13 | 2 | 280 | 20 | 45 | 70 |
| HS-1500 | 150 | 150 | 1,43 | 1,63 | 2 | 300 | 30 | 65 | 100 |
| HS-2000 | 200 | 200 | 1,43 | 2,13 | 2 | 400 | 40 | 75 | 120 |
Ventajas de la pantalla estática para aguas residuales
1. No hay partes en movimiento.
2. No hay conexiones complicadas.
3. Operación simple.
4. Económicas.
5. Compacta.
6. Gran velocidad de flujo.
Pantalla estática de características de aguas residuales
Colocado como tratamiento primario en estaciones depuradoras, permite un mejor rendimiento del resto de la planta, así como un menor coste de operación.
Estos equipos, cuya finura de tamizado viene a ser entre 0.25 mm y 3.00 mm, se utilizan generalmente en aguas residuales, asimismo son de correcta aplicación las procedentes de todo tipo de industrias.

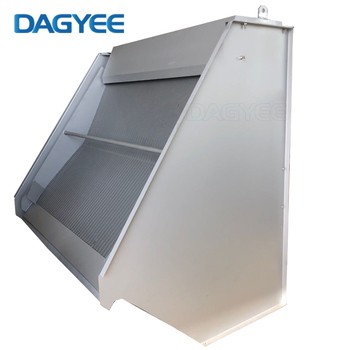

Las cribas estáticas llevan incorporada una rejilla, constituida por barras horizontales en perfil especial en acero inoxidable calidad Aisi 304 o 316.
El agua se distribuye en la parte superior de la reja, cuya inclinación sobre horizontal disminuye progresivamente de arriba para abajo, entre 65 º y 45 º
aproximadamente.
Se obtienen de tal forma, sucesivamente, los efectos de separación y escurrido de las materias sólidas.
Aplicación de agua residual en pantalla estática
Pretratamiento y tamizado de Aguas residuales.
Aguas residuales industriales y urbanas.
Conserveras.
Papeleras.
Azucareras.
Cerámica.
Tenerías.
