Sistema de Placas Sedimentadoras Inclinadas para Tratamiento de Agua de Refrigeración

Sistema de Placas Sedimentadoras Inclinadas para Tratamiento de Agua de Refrigeración

Artículo del producto：BH-03

Material: acero al carbono sus304 sus316

capacidad: 5-200m3 / hr

Tratamiento de aguas residuales industriales

MOQ: 1Set, OEM aceptado

Descripción

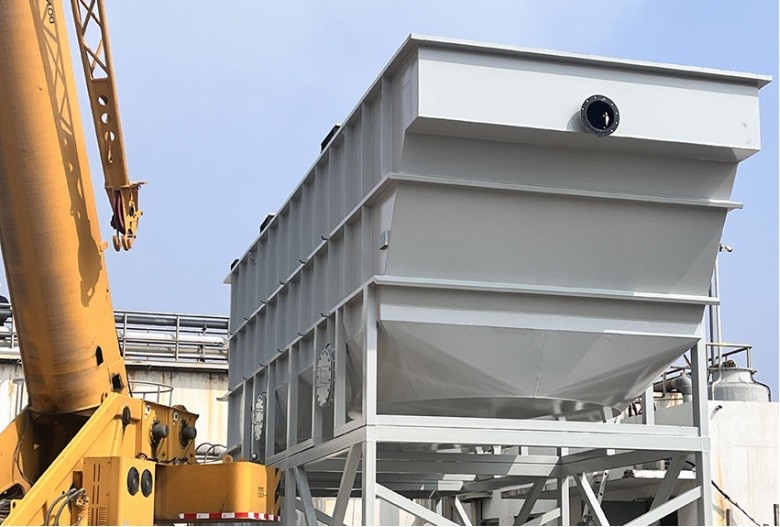

tolva de lodos en decantador de placas inclinadas

Descripción del Clarificador de láminas

El Decantador Lamelar DAGYEE tiene como función separar y clarificar los sólidos suspendidos en el agua. Los módulos lamelares aumentan la superficie efectiva de decantación optimizando el rendimiento del decantador y reduciendo el volumen del tanque. El uso de estos equipos supone un ahorro tanto en espacio como en costes, ya que no es necesario realizar ningún tipo de obra civil ni requieren consumo de energía por lo que resultan económicos, sencillos de instalar y de operar.
Además de aumentar la superficie de decantación los decantadores lamelares proporcionan un flujo laminar que favorece la decantación de los sólidos en las lamelas situadas en la cámara interior.

fabricación de paquetes laminares a medida

Principio del clarificador de láminas

El separador lamelar opera con una serie de placas, lamelas o tubos hexagonales inclinados que permiten que las partículas sólidas (flóculos) se depositen más rápidamente que en un decantador convencional.

El ángulo de inclinación de las placas depende del rendimiento deseado, la naturaleza de los sólidos y las características del agua tratada.
Las partículas suspendidas recorren una distancia muy corta para sedimentarse gracias a la geometría del sistema, lo que acelera la separación.
A medida que los flóculos descienden por las superficies inclinadas, tienden a agruparse y compactarse, favoreciendo su concentración (espesamiento).
Las placas están separadas a poca distancia, lo cual multiplica la superficie efectiva de sedimentación en un espacio físico reducido.

Opciones disponibles de clarificador de láminas

• Tanque de mezcla rápida/floculación con agitador
• Estructura completa en acero vidriado o acero inoxidable
• Diseño de tanque de concreto
• Revestimientos y placas especiales
• Espesador mecánico de lodos integrado
• Plataformas de mantenimiento y escaleras
• Análisis de laboratorio interno para optimización de equipos
• Diseño para agua potable
• Junta y cubierta removible
• Desazolve automático
• Instrumentación y control
• Equipos de dosificación química
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas en campo
sedimentador de flujo laminar con placas inclinadas

Modelo de clarificador de láminas

DLC-I Lamela de gravedad, cubeta de lodo en forma de V, estructura simple, sin consumo de energía.

DLC-II Lamela con rascador, incorpora un mecanismo de transmisión mecánica, la descarga de lodos es mejor y más suave, y se adapta a unidades con gran capacidad de procesamiento.
DLC-III Super Lamela hidráulica, reduce la huella espacial, sedimentación eficiente, transporte desmontable.
problemas comunes en clarificadores de placas

Modelo DLC	Capacidad (m³/h)	Conexiones de Tubería (mm)				Dimensiones Físicas (m)
		Entrada(a)	Efluente(b)	Lodo(c)	Retrolavado(d)	L	W	H
DLC 5	5	80	80	50	50	2.55	1.6	2.9
DLC 10	10	100	100	50	50	3.35	1.82	3
DLC 15	15	100	100	50	50	3.35	2.02	3
DLC 20	20	100	100	50	50	3.35	2.02	3
DLC 30	30	150	150	50	50	4.2	2.22	3
DLC 40	40	150	150	50	50	4	2.8	3
DLC 50	50	200	200	50	50	4.65	2.82	3
DLC 60	60	200	200	50	50	4.7	3	3
DLC 70	70	250	200	50	50	6.4	2.6	3
DLC 80	80	250	200	50	50	6.8	2.82	3
DLC 100	100	250	250	50	50	7.05	3.02	3

eficiencia de sedimentación en aguas con alta turbidez

Ventaja del clarificador de láminas

• Instalación fácil y rápida en superficie.
• Los Decantadores lamelares requieren menos espacio que tanques de sedimentación convencionales.
• Diseño compacto y completamente ensamblado.
• Transportable en contenedor marítimo.
• Ahorro en obra civil.
• Permiten atender una operación fundamental para evitar la acumulación sólidos en el circuito hidráulico, en las bombas de agua y en las tuberías, algo que a medio plazo provocaría un importante deterioro del sistema de depuración en su conjunto.

instalación electromecánica en decantador de placas

La característica del clarificador de láminas

En todo proceso de depuración la decantación es una actividad necesaria para eliminar los sólidos sedimentables. Los decantadores lamelares permiten llevar a cabo esto aumentando la superficie de decantación respecto a otro tipo de sedimentadores convencionales.
Los decantadores lamelares son equipos apropiados para separar en continuo grandes cantidades de sólidos en suspensión, tratando mayores caudales, en un área y estructura menor de la que requieren los sedimentadores convencionales, siendo su eficiencia mayor.
Diseñados para tratamiento de aguas potables o residuales, según sus características, los decantadores deben tener dos propósitos fundamentales:
• Aumentar la superficie de decantación.
• Obtener un flujo laminar.
