Descripción

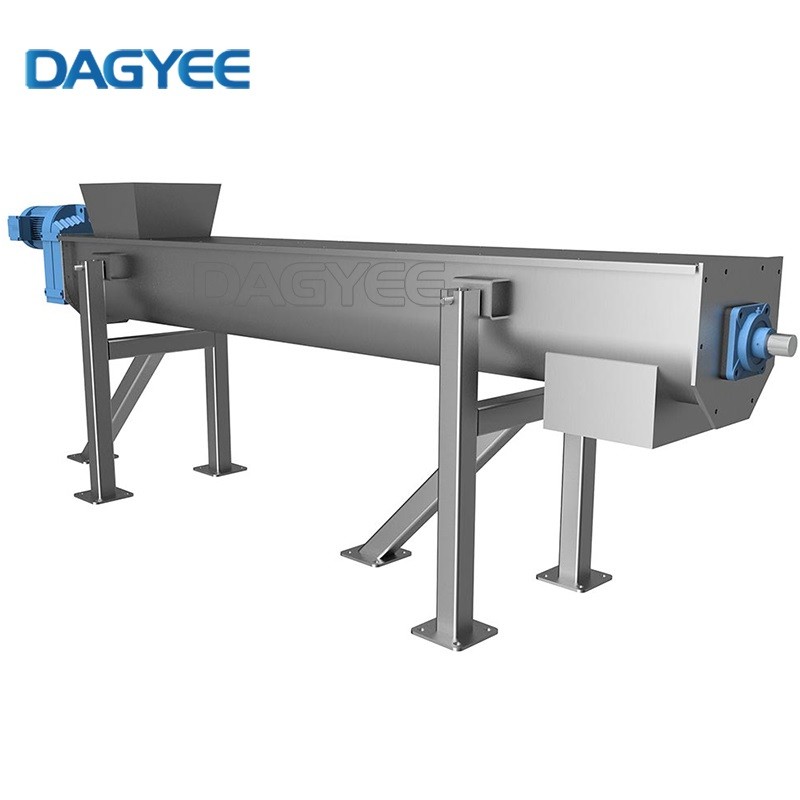

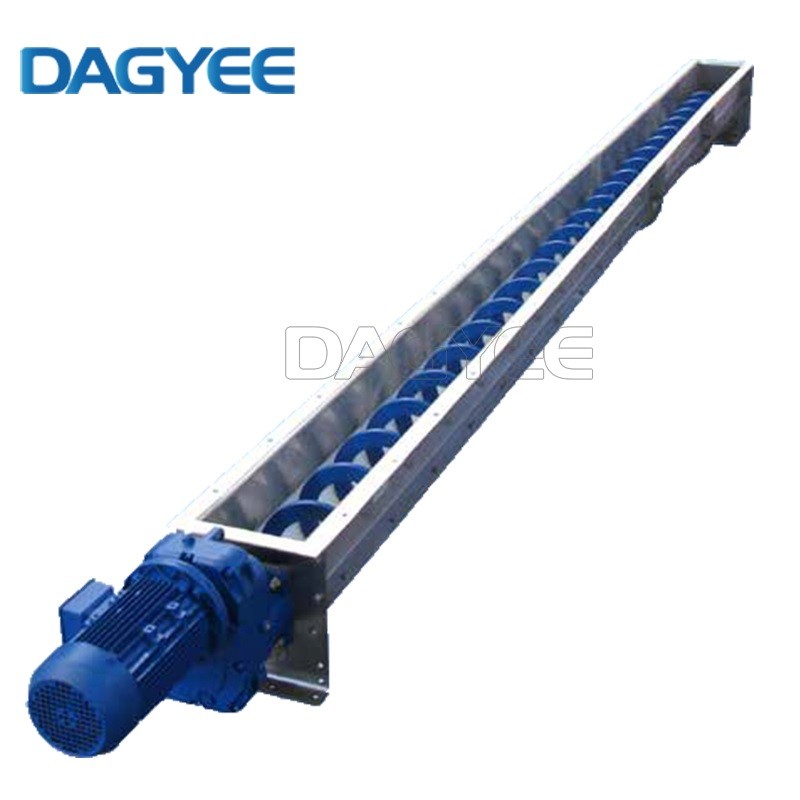

Descripción del transportadores de tornillo sin eje
Los transportadores son de construcción robusta y sencilla, lo que implica un mantenimiento limitado y bajos costos de operación.
Los transportadores están construidos en acero inoxidable y, después del mecanizado, son decapados por completo. Así, se garantiza una durabilidad óptima del material.

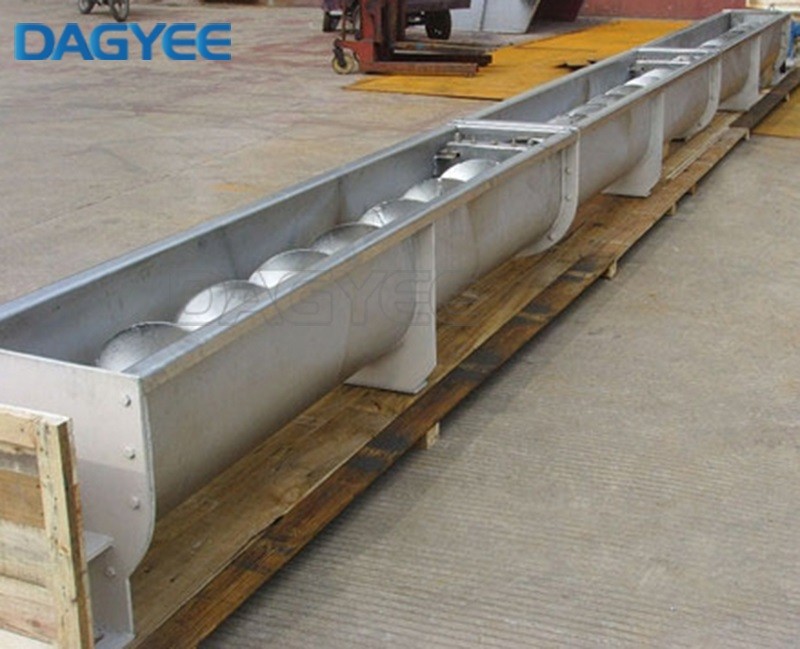

El transporte se realiza mediante un tornillo sin eje, el cual está embebido en una placa de desgaste de material plástico.
El tornillo está fabricado en acero al carbono de alta resistencia, disponiéndose como opción un tornillo de acero inoxidable.
Función del Transportador de tornillo sin eje
Transporte eficiente de lodos y residuos sólidos: Diseñado para transportar lodos deshidratados, arenas, tamizados y otros residuos semisólidos de manera fluida a través de las etapas de tratamiento de aguas residuales, desde sedimentadores primarios hasta digestores o puntos de disposición.
Manejo de materiales sin obstrucciones: El diseño de espiral sin eje evita atascos y problemas de enredo comunes con materiales fibrosos, viscosos o de alta adherencia, garantizando un flujo de proceso ininterrumpido.
Flexibilidad de transporte inclinado u horizontal: Capaz de operar en diversos ángulos (hasta 30° de inclinación) para adaptarse a diseños con espacio limitado, moviendo materiales eficientemente entre diferentes niveles de la planta de tratamiento.
Técnico de transportador de tornillo sin eje
Tipo de transportador de tornillo sin eje
Modelo de transportador de tornillo sin eje
1. Transportador de tornillo sin eje de un solo tornillo, sin funciones de mezcla o agitación.
2. Transportador de tornillo sin eje dople: utiliza palas de tornillo dobles con funciones de mezcla y agitación.
3. Las dos palas de tornillo giran en direcciones opuestas para evitar el bloqueo de material.
4. La capacidad de transporte es 1.5-2 veces mayor que la de un solo eje.
5. Transportador de tornillo sin eje inclinado: principalmente utilizado para transportar materiales con un ángulo pequeño de 25°.
| Modelo DLS | Capacidades (m³/h) | Longitud (m) | Velocidad (r/min) | Tamaño A (mm) | B (mm) | B0 (mm) | ||
|---|---|---|---|---|---|---|---|---|
| 0° | 15° | 30° | (m) | (r/min) | (mm) | (mm) | (mm) | |
| DLS200 | 2 | 1.4 | 0.9 | 10 | 20 | 200 | 200 | 200 |
| DLS260 | 3.5 | 2.5 | 1.5 | 10 | 20 | 260 | 260 | 260 |
| DLS320 | 9 | 6.5 | 4.1 | 15 | 20 | 320 | 320 | 320 |
| DLS355 | 11.5 | 7.8 | 5.5 | 20 | 20 | 355 | 355 | 355 |
| DLS420 | 15 | 11 | 7.5 | 20 | 20 | 420 | 420 | 420 |
| DLS500 | 30 | 25 | 21 | 20 | 20 | 500 | 500 | 500 |
Ventajas del transportador de tornillo sin eje
1. Fácil acceso y limpieza.
2. Bajo mantenimiento.
3. Componentes modulares que permiten una fácil adaptación a diversos problemas.
4. Alto grado de autolimpieza.
Características transportador de tornillo sin eje
1. Diseño de espiral sin eje: Elimina el eje central y los cojinetes intermedios, reduciendo los puntos de atasco y permitiendo el manejo de materiales pegajosos y cohesivos.
2. Construcción resistente: Fabricado en acero resistente al desgaste o en acero inoxidable opcional (304/316) para una mayor resistencia a la corrosión en entornos hostiles, abrasivos y químicamente agresivos.
3. Operación de bajo mantenimiento: Sin cojinetes internos dentro de la artesa, lo que minimiza las piezas sujetas a desgaste y las necesidades de lubricación, reduciendo los costos de mantenimiento y el tiempo de inactividad.
4. Artesa y cubiertas personalizables: Artesa completamente cerrada con cubiertas selladas que evitan el escape de olores y derrames, cumpliendo con los estándares ambientales y de seguridad para instalación interior o exterior.
5. Alta capacidad de carga: El paso y diámetro optimizados de la espiral permiten un mayor rendimiento volumétrico en comparación con los transportadores tradicionales con eje de tamaño similar.

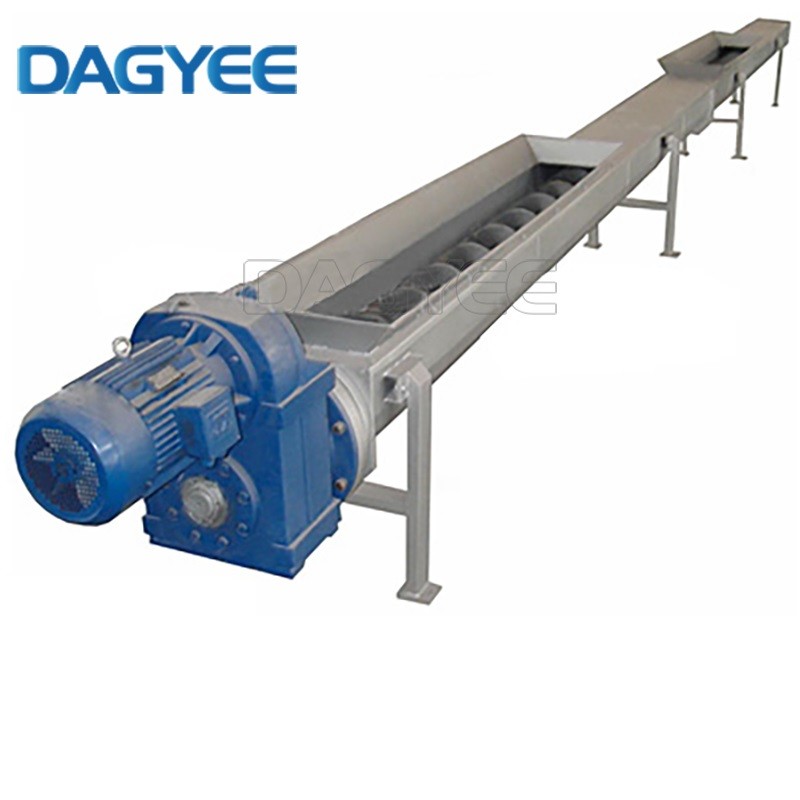

6. Sistema de accionamiento energéticamente eficiente: Equipado con un motorreductor confiable (protección IP55) y un variador de frecuencia (VFD) opcional para un arranque suave y control de velocidad que se adapte a las demandas del proceso.
7. Fácil acceso e inspección: Secciones de cubierta removibles y puertos de inspección facilitan revisiones visuales rápidas, limpieza y mantenimiento sin desmontaje.
8. Soporte de ingeniería personalizado: Disponible en longitudes, diámetros y configuraciones a medida (artesa en U o tubular) para integrarse perfectamente con su equipo de tratamiento de agua existente.
Tornillos Transportadores Sin Eje vs. Tornillos Transportadores con Eje
Transporte de materiales
El sin eje es adecuado para transportar lodos, residuos domésticos, escoria de rejilla y otros materiales viscosos, enredados, así como materiales a granel.
Precisamente, el diseño del transportador de tornillo sin eje, al carecer de un eje central, presenta grandes ventajas para este tipo de materiales.
El transportador de tornillo con eje es adecuado para materiales como: polvos, materiales de pequeñas partículas, etc.
Si se transportan materiales viscosos como lodos, estos se adherirán al tubo interno, al eje y a las paletas, y los materiales en bloques grandes tienen mayor propensión a atascarse.
Forma de transporte
El transportador de tornillo sin eje es adecuado para: transporte horizontal, y la inclinación máxima no debe superar los 20°, según el uso real.
El transportador de tornillo con eje es adecuado para: transporte horizontal, transporte inclinado y transporte vertical.
Capacidad de transporte
Debido a la ausencia de eje, la longitud de transporte de una sola unidad del transportador sin eje puede alcanzar los 60 metros, y su capacidad de transporte es 1.5 veces mayor que la de un transportador de tornillo tradicional con eje del mismo diámetro.
Aplicaciones de transportador de tornillo sin eje
Industria cerámica: arcilla, sílice, arena, materiales de pulido, etc.
Industria alimentaria: soja, maní, almidón, leche en polvo, sal, azúcar, etc.
Industria plástica: polvo de plástico, partículas de plástico, etc.
Industria maderera: virutas de madera, aserrín, subproductos de la tala, etc.
Medio ambiente: material filtrante, cenizas volantes, residuos sólidos, desechos, etc.
Agricultura: alimento para ganado, cereales, polvos, etc.
