Descripción

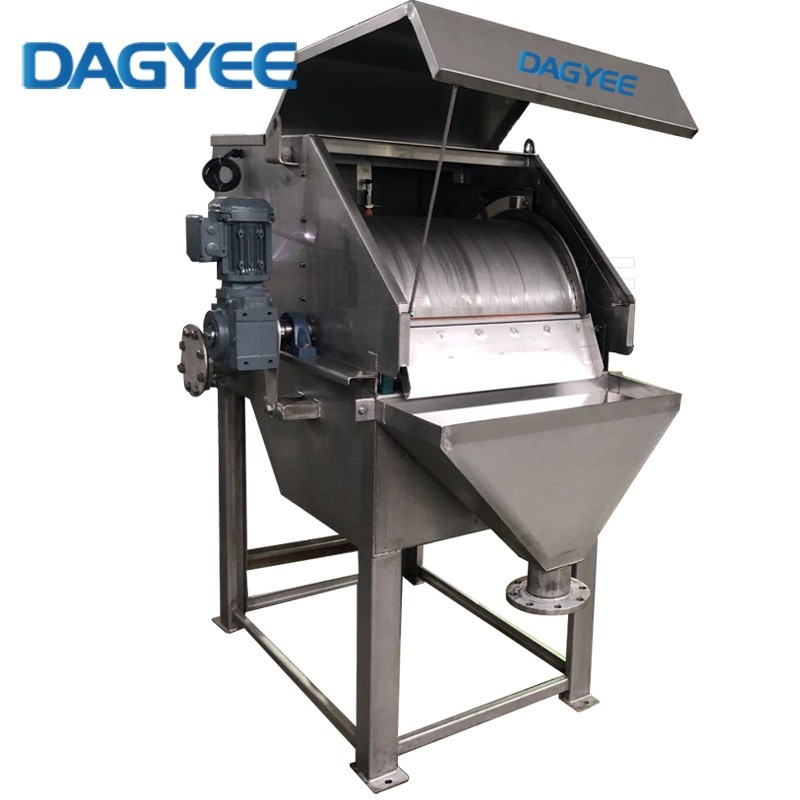

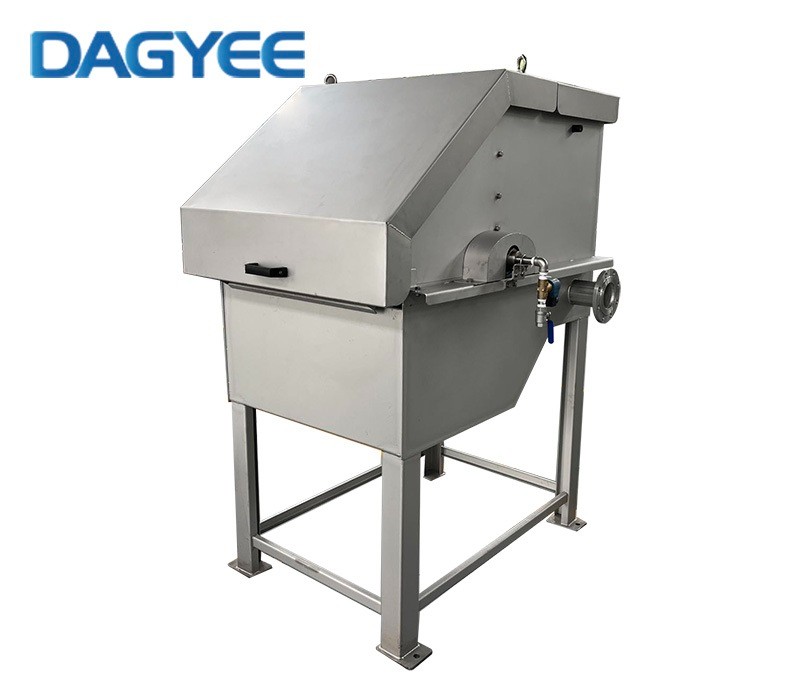

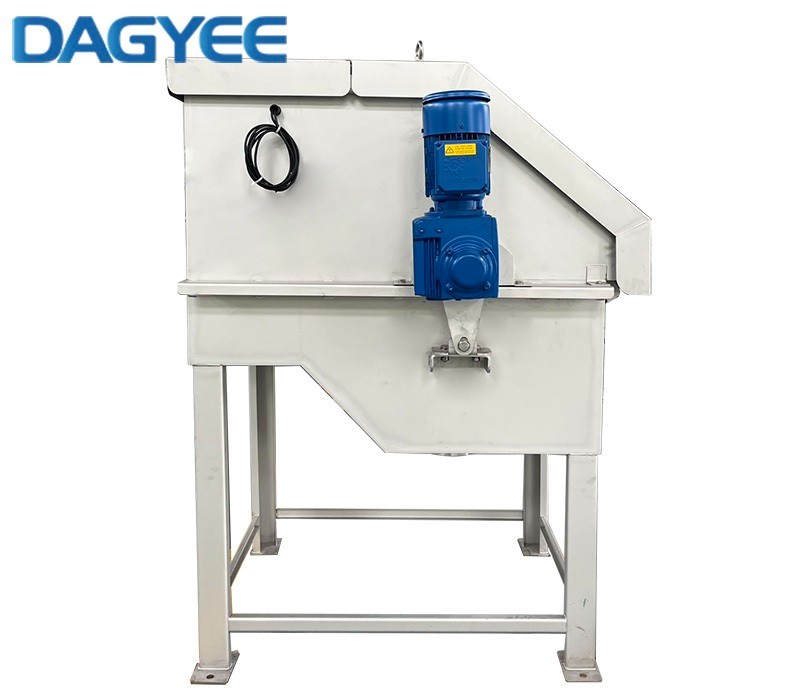

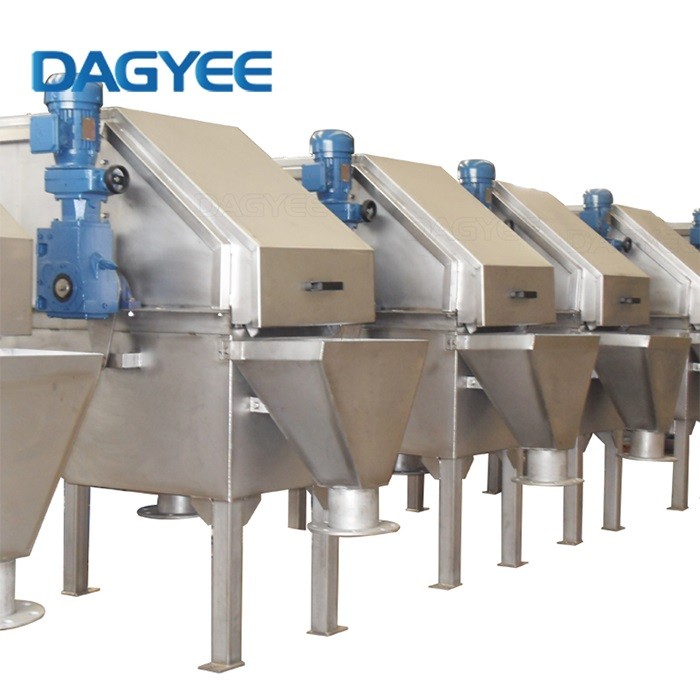

Descripción de la criba de tambor con alimentación rotativa externa
Las cribas de tambor rotativo de alimentación externa se diseñan individualmente para satisfacer las necesidades del cliente en cuanto a configuración de la caja de alimentación, entradas/salidas, altura, anchura, flujo por bombeo o por gravedad, etc.
Todas las cribas de alimentación externa están equipadas con dispositivos de desvío por desbordamiento, ubicados según las necesidades del cliente, eliminando preocupaciones por desbordamientos.
Construcción totalmente en acero inoxidable que incluye un chasis completo, patas, bandejas y otras piezas adicionales sin costos ocultos añadidos.
La criba de alambre en cuña con abertura de ranura variable permite la eliminación de sólidos según la distribución específica del tamaño de partícula del cliente.
Cada sistema está equipado con un sumidero integral que puede sobredimensionarse y/o adaptarse para cumplir con condiciones de diseño y posibles situaciones anómalas.
Las cribas de alimentación externa cuentan con sistemas de múltiples de aspersión de alta presión y capacidad de limpieza CIP, que pueden operarse automáticamente o de forma manual.
Función del tamiz de tambor con alimentación rotatoria externa
La criba de tambor giratorio externo consta de un tambor de ensamblaje, una tapa, un estanque de filtración, un dispositivo de transmisión, un dispositivo de descarga, un raspador de residuos, un marco, etc.
Cunado la criba del tambor giratorio externo comienza su trabajo de filtración, el motor de engranajes acciona el tamiz del tambor para girar y los sólidos flotantes en el agua residual son interceptados en el tamiz después de filtrar, y transferidos al raspador de escoria por el tamiz del tambor giratorio.
Al mismo tiempo, el dispositivo de descarga se utiliza para lavar la superficie de la pantalla.
Los residuos de la rejilla lavada se deslizan hacia el camión de basura o hacia la correa transportadora.
Modelo de criba de tambor con alimentación rotatoria externa
| Tipo de Industria | Ranura (mm) | RDS03/300 | RDS06/400 | RDS06/700 | RDS06/1000 | RDS06/1300 | RDS06/1600 | RDS08/2000 | RDS08/2500 |
|---|---|---|---|---|---|---|---|---|---|
| Industria Papelera | 0.5 | 6 | 20 | 40 | 60 | 80 | 100 | 130 | 190 |
| Matadero | 0.5 | 4 | 15 | 30 | 45 | 60 | 75 | 95 | 130 |
| Industria de Mariscos | 0.75 | 5 | 17 | 35 | 50 | 70 | 90 | 110 | 140 |
| Industria Cárnica | 0.75 | 6 | 20.5 | 40 | 60 | 80 | 100 | 130 | 190 |
| Industria Cárnica | 1.0 | 7.5 | 25 | 50 | 75 | 100 | 125 | 150 | 220 |
| Industria de Vegetales | 1.0 | 12 | 40 | 75 | 110 | 150 | 180 | 220 | 330 |
Ventaja del tamiz de tambor con alimentación rotatoria externa
El líquido a filtrar penetra en la caja de alimentación, situada en la parte posterior del tamiz, a través de una tubuladura de diámetro adecuado al caudal calculado; la caja está diseñada para tranquilizar el flujo y distribuirlo a todo lo largo del cilindro filtrante.
El cilindro constantemente en movimiento, filtra el líquido a través de unos perfiles calibrados, quedando los sólidos mayores que la luz de rendija seleccionada, retenidos en la superficie del tambor.
El cilindro filtrante, animado de una lenta velocidad de rotación, va transportando y escurriendo los sólidos hasta un dispositivo rascador que los desprende de su superficie.
Prosiguiendo su desplazamiento, el cilindro filtrante es limpiado por la fuerte caída del líquido filtrado eliminando completamente las pequeñas partículas que pudieran haber quedado retenidas.
El líquido que pasa a través de las rendijas del cilindro filtrante es conducido hacia la salida que puede estar en la parte inferior o posterior del cuerpo.
Los Tamices Rotativos DAGYEE van equipados además, con sistema de lavado interno mediante inyección de agua presión.
Característica del tamiz de tambor con alimentación rotativa externa
1. Diseño compacto.
2. Ranura cero en los extremos para mayor robustez del tambor.
3. Caudales altos y luces de paso finas.
Aplicación de tamiz de tambor con alimentación rotativa externa
Tratamiento agua residuales
Industrias alimentarias
Plantas de purificación
Productores de bebidas
Procesamiento de pescado
Procesamiento de carne
Procesamiento de frutas y verduras
Procesamiento de papel
Procesamiento del tejido
Refinerías de petróleo y gas
Reciclaje de plástico
