Descripción
Descripción de la criba de tambor con alimentación rotativa externa

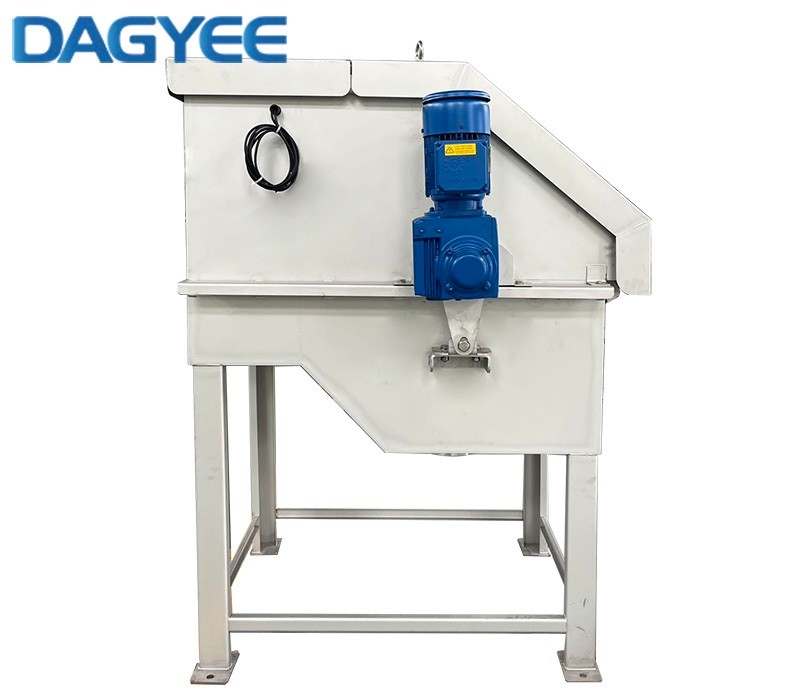

Consiste en un tambor giratorio perforado, soportado en un lado mediante un rodamiento y en el otro lado por el accionamiento motorizado.
Todo está instalado sobre un tanque de soporte con forma especial que actúa como bastidor y permite la formación de una cámara de rebose trasera y un tanque de descarga inferior.
El agua residual fluye hacia la cámara de rebose, donde el nivel del agua sube hasta alcanzar una altura preestablecida.
En ese momento, un sistema de distribución permite que el agua se esparza uniformemente sobre la superficie externa del tambor giratorio.
El agua pasa a través de la malla del tambor, mientras que las partículas sólidas quedan retenidas en la superficie.
En el lado opuesto, un raspador (o cuchilla) en contacto con el tambor elimina las partículas retenidas, que caen por gravedad al contenedor de descarga.
Dentro del tambor, hay un sistema de lavado alimentado con agua a alta presión, dirigido hacia la cuchilla.
Esta barra de aspersión ayuda a desprender los residuos del tambor para su remoción eficiente.
Este sistema se controla mediante una válvula solenoide y opera desde el cuadro de control principal.
En caso de obstrucción del tambor o de caudales pico superiores al diseño, el tanque dispone de un sistema de desbordamiento.

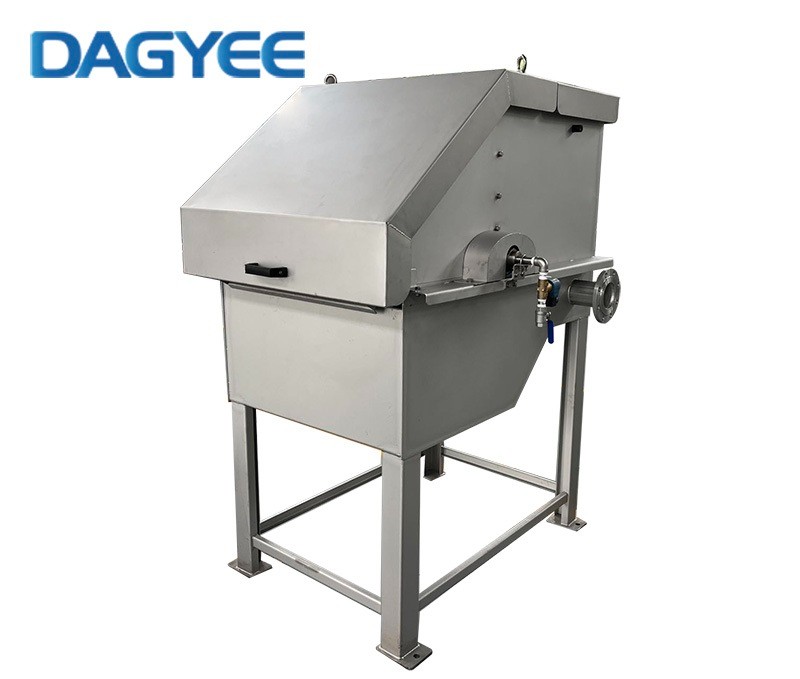

También incorpora una tapa de inspección lateral, sellada con goma, que facilita enormemente la limpieza.
La unidad puede fabricarse en acero inoxidable AISI 304 o 316.
Función del tamiz de tambor con alimentación rotatoria externa
La rejilla del tambor rotativo compactador consiste en una estructura de inox 304L - 316L en el interior que hace girar un filtro, hecho de DAGYEE con la superficie que consiste en un perfil en malla/chapa perforada de alambre de cuña especial con una distancia entre las bobinas equivalente a la luz de filtración deseada.
Las aguas residuales a tratar entran en un tanque de alimentación construido de tal manera que permita que las aguas se distribuyan a lo largo de toda la longitud del cilindro de filtrado.
Las partículas contenidas en las aguas residuales son capturadas por el cilindro de filtrado, que, girando lentamente, las lleva al exterior, y luego son eliminadas por una cuchilla de afeitar.
El agua filtrada pasa al interior del cilindro y luego sale nuevamente a través de la parte de filtrado inferior, actuando así como un limpiador para la superficie de filtrado.
También está equipado con un sistema de retrolavado interno del cilindro filtrante por medio de boquillas de aspersión.
La parte de filtrado se introduce a cada paso sin partículas y lista para repetir el ciclo.
Modelo de criba de tambor con alimentación rotatoria externa
| Tipo de Industria | Ranura (mm) | RDS03/300 | RDS06/400 | RDS06/700 | RDS06/1000 | RDS06/1300 | RDS06/1600 | RDS08/2000 | RDS08/2500 |
|---|---|---|---|---|---|---|---|---|---|
| Industria Papelera | 0.5 | 6 | 20 | 40 | 60 | 80 | 100 | 130 | 190 |
| Matadero | 0.5 | 4 | 15 | 30 | 45 | 60 | 75 | 95 | 130 |
| Industria de Mariscos | 0.75 | 5 | 17 | 35 | 50 | 70 | 90 | 110 | 140 |
| Industria Cárnica | 0.75 | 6 | 20.5 | 40 | 60 | 80 | 100 | 130 | 190 |
| Industria Cárnica | 1.0 | 7.5 | 25 | 50 | 75 | 100 | 125 | 150 | 220 |
| Industria de Vegetales | 1.0 | 12 | 40 | 75 | 110 | 150 | 180 | 220 | 330 |
Ventaja del tamiz de tambor con alimentación rotatoria externa
1. Precio bajo.
2. Ocupa poco espacio.
3. Tamiz en malla perforada.
4. Autolimpiante.
5. Construcción en acero Inox 304L - 316L.
6. Alimentación externa.
Característica del tamiz de tambor con alimentación rotativa externa
Menos sensible al bloqueo
La cuña es más ancha en el interior, por lo que el bloqueo de las ranuras es más difícil.
Además, el agua residual pasa dos veces por el tamiz.
En la primera pasada deja los sólidos en el tambor, en la segunda pasada se eliminan los bloqueos.
Contenido de humedad ajustable del tamizaje
Cuanto más lento gire el tamiz, más tiempo se filtrará el agua de los residuos y más secos se volverán los residuos.
Estructura de soporte
Crea una altura suficiente para colocar un contenedor debajo de la pantalla.
Mejora la higiene y evita las molestias

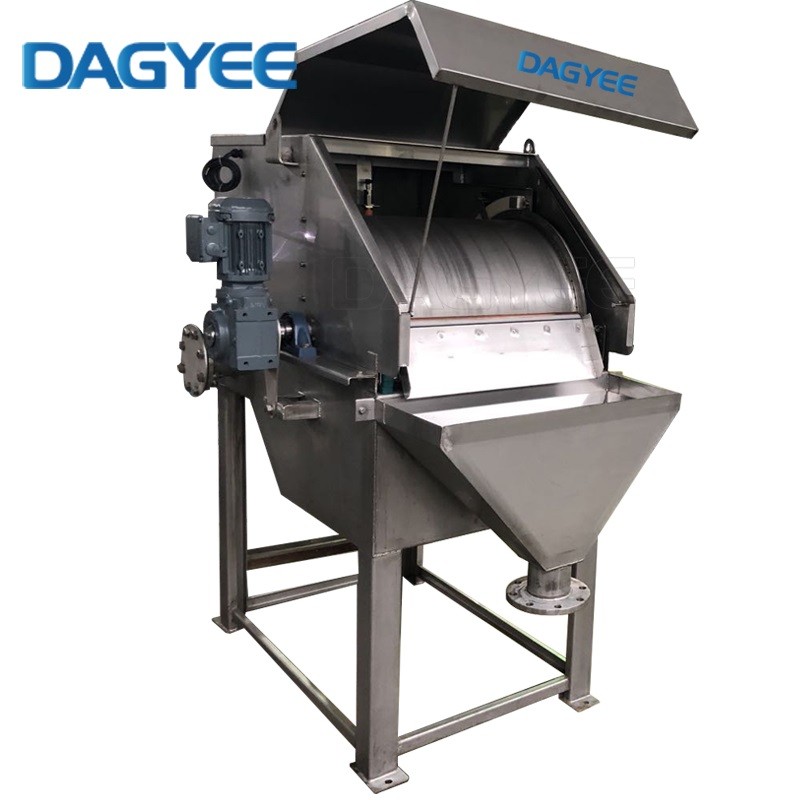

Al añadir una tapa abatible, se abre sin esfuerzo, ya que incluye una apertura abatible asistida por un cilindro de gas.
Sistema automático de limpieza por pulverización
Limpia una gran superficie. El tubo de pulverización está equipado con múltiples boquillas de pulverización de alta presión que son fiables y seguras.
Higiénico
El tamizaje es guiado por una rampa durante la caída en el depósito.
Aplicación de tamiz de tambor con alimentación rotativa externa
Frigoríficos.
Mataderos.
Curtiembres.
Tratamiento de Efluentes.
Lácteas.
Alimenticias.
Mineras.
Textiles.
Agro.
Papeleras.
Otras.
