Descripción

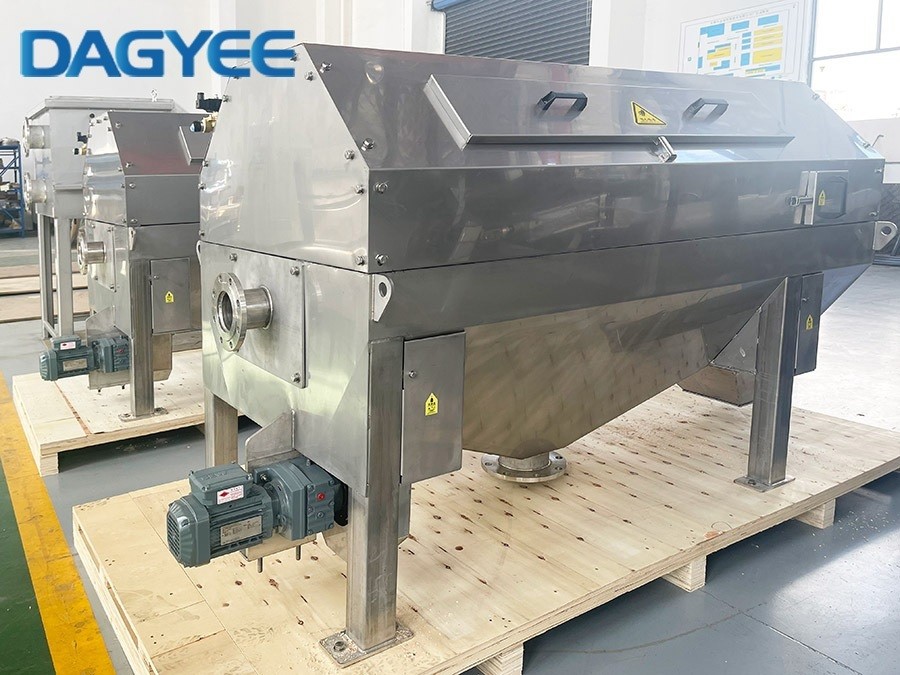

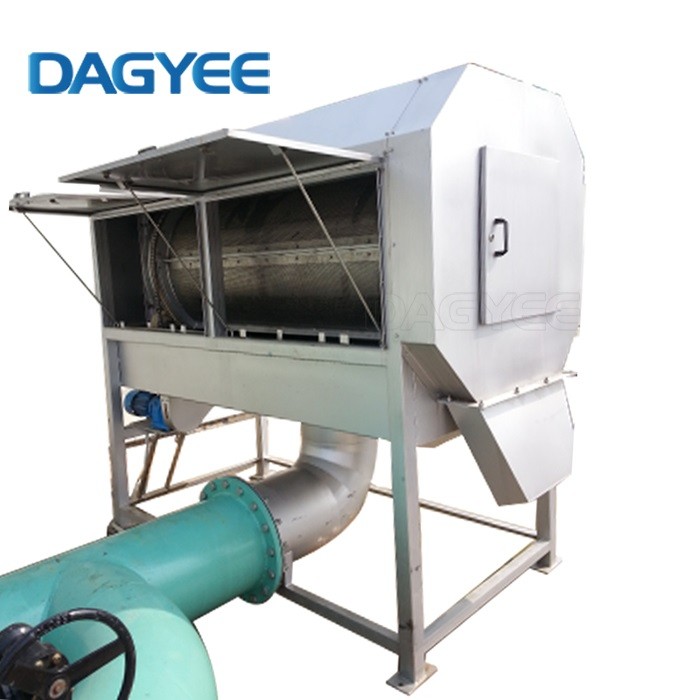

Descripción de la criba rotativa de tambor de alimentación interna
El tromel de cribado rotativo con alimentación interna está construido con chapa de acero inoxidable perforada.
El agua bruta se introduce en la parte interior del tambor a través de un cajón de distribución adaptado.
El filtrado pasa por las aberturas mientras los productos escurridos son conducidos hacia la salida de rechazos a través de una cinta helicoidal interna.
En caso de que falle el accionamiento del tambor, un compartimento de desbordamiento impide que el efluente se desborde por la salida de rechazos.

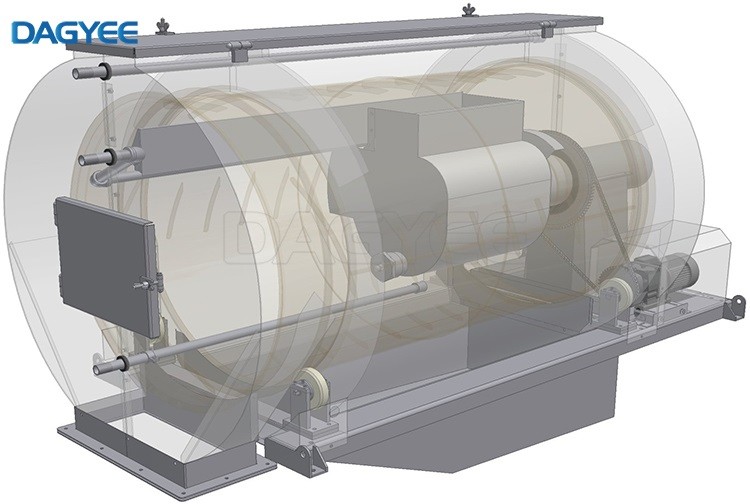

Funcionamiento interno del tamiz rotativo de tambor
Los filtros rotativos de alimentación interna Serie BRS son equipos versátiles que se utilizan para altos cauda les con elevados contenidos de sólidos. La
principal ventaja de esta serie es un diseño compacto con componentes montados sobre una sólida estructura.
El filtro puede ser ranurado, perforado o de malla. El tambor rota sobre cuatro ruedas, es conducido por un motoreductor TEFC con cadena de inoxidable y
esta equipado con una barra de limpieza externa.
Modelo interno de pantalla de tambor rotativo
| Modelo DIRD | Tamaño del tambor | Dimensiones físicas (mm) | Potencia | Peso (Kg) | Capacidades (m³/h) | Altura de lodo |
|---|---|---|---|---|---|---|
| L A H | kW | 1mm 2mm 3mm | mm | |||
| IRD6-900 | Ø600×900 | 1900 1350 1700 | 0.55 | 630 | 15 25 30 | 500 |
| IRD6-1200 | Ø600×1200 | 2200 1350 1700 | 0.55 | 820 | 30 50 60 | 500 |
| IRD6-1500 | Ø600×1500 | 2500 1350 1700 | 0.75 | 1000 | 45 70 85 | 500 |
| IRD6-1800 | Ø600×1800 | 2800 1350 1700 | 0.75 | 1160 | 60 100 120 | 500 |
| IRD6-2100 | Ø600×2100 | 3100 1350 1700 | 1.1 | 1300 | 80 135 170 | 500 |
| IRD9-1200 | Ø900×1200 | 2300 1600 2200 | 1.1 | 1200 | 40 70 85 | 600 |
| IRD9-1800 | Ø900×1800 | 2900 1600 2200 | 1.1 | 1470 | 80 135 170 | 600 |
| IRD9-2500 | Ø900×2500 | 3600 1600 2200 | 1.5 | 1800 | 120 200 250 | 600 |
| IRD9-3000 | Ø900×3000 | 4100 1600 2200 | 1.5 | 2100 | 160 270 350 | 600 |
Ventajas internas de la criba de tambor rotativo
1. Material: AISI 304.
2. Tambor filtrante con diferentes espesores.
3. Malla Filtrante en “V” Perfil Trapezoidal Auto Limpiante.
4. Entrada y salida Bridada.
5. Descarga (overflow) Roscada.
6. Estructura general en chapa.
7. Barra de lavado interna de AISI 304, con toberas.
8. Motoreductor SEW EURODRIVE, Protección IP55, Aislación clase F.
Características internas de la criba de tambor rotativo
1. Luces de paso en chapa perforada de 1 a 6 mm.
2. Luces de paso recomendadas para la aplicación de MBR: 1, 2 y 3 mm.
3. Cubierta completa que garantiza una operación segura, seca y sin olores.
4. Equipo fabricado en AISI 304 L / AISI 316 L6 different sizes available.
Aplicación interna del tamiz de tambor rotativo
Industrias alimentarias
Plantas de purificación
Productores de bebidas
Procesamiento de pescado
Procesamiento de carne
Procesamiento de frutas y verduras
Procesamiento de papel
Procesamiento del tejido
Refinerías de petróleo y gas
Reciclaje de plástico
