Descripción

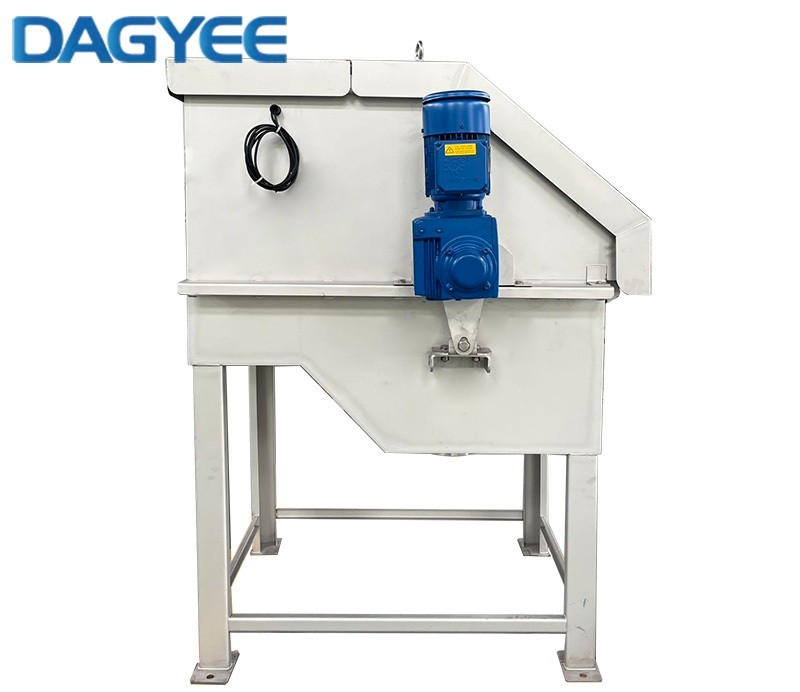

Descripción de la criba de tambor con alimentación rotativa externa
El tambor de criba alimentado externamente se utiliza para el cribado fino de aguas residuales de plantas de purificación industriales y municipales.
Y para el cribado de aguas de proceso de plantas de proceso industriales.
Las aguas residuales se transportan a la superficie exterior del tambor a través del distribuidor. Los sólidos se secuestran en la superficie de la criba a medida que el líquido filtrado pasa a través de los orificios de la criba y se drena hacia el tanque debajo del cilindro.
Con la rotación de la superficie del tambor, la suciedad atrapada se envía desde el extremo de entrada al extremo de descarga en el otro lado y se empuja hacia abajo mediante el mecanismo de descarga.

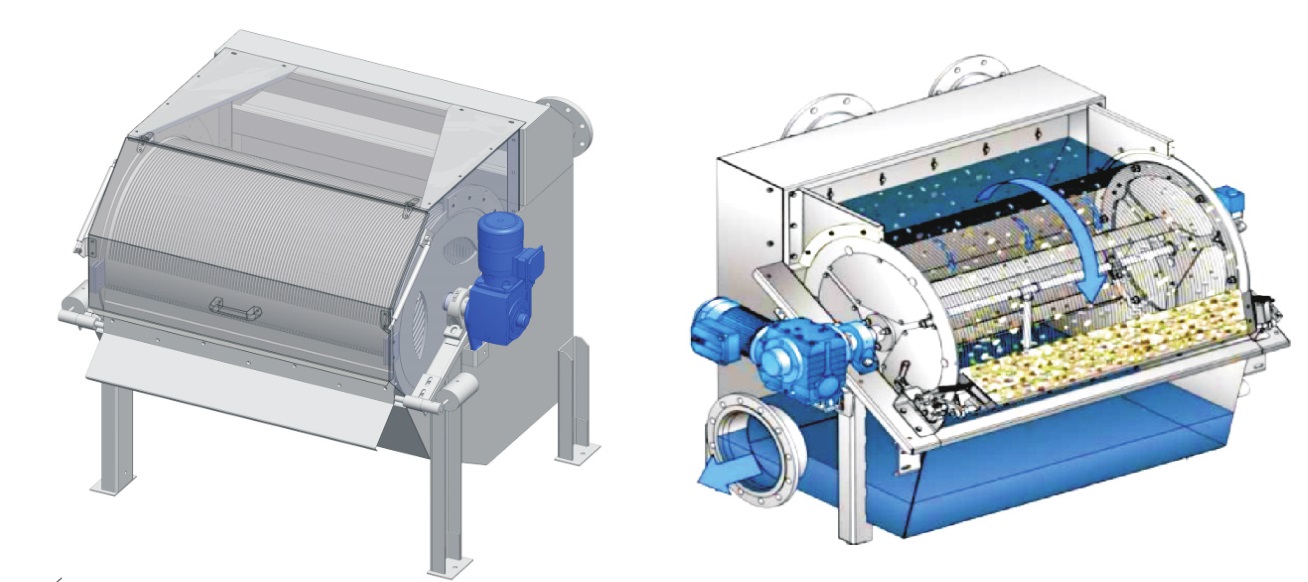

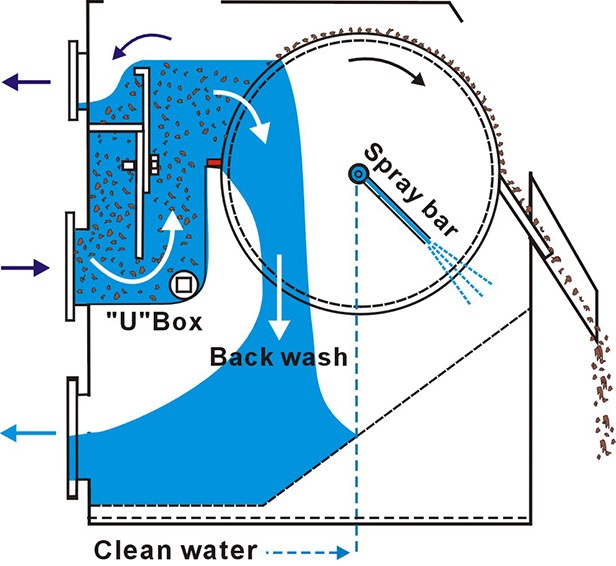

Función del tamiz de tambor con alimentación rotatoria externa
El efluente ingresa al estanque de entrada que lo distribuye en forma pareja sobre la superficie superior del tambor.

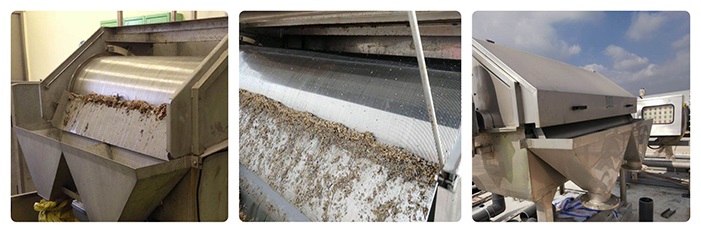

Mientras que el agua pasa a través del filtro, los sólidos son retenidos en la superficie exterior y transportados por rotación al frente del equipo donde son removidos por el perfil de limpieza.
El agua filtrada baja en forma de cascada dentro del tambor y atraviesa la parte inferior del mismo, creando una acción de lavado.
Esta acción junto a las toberas interiores del limpieza, mantienen limpio el filtro en cada revolución.

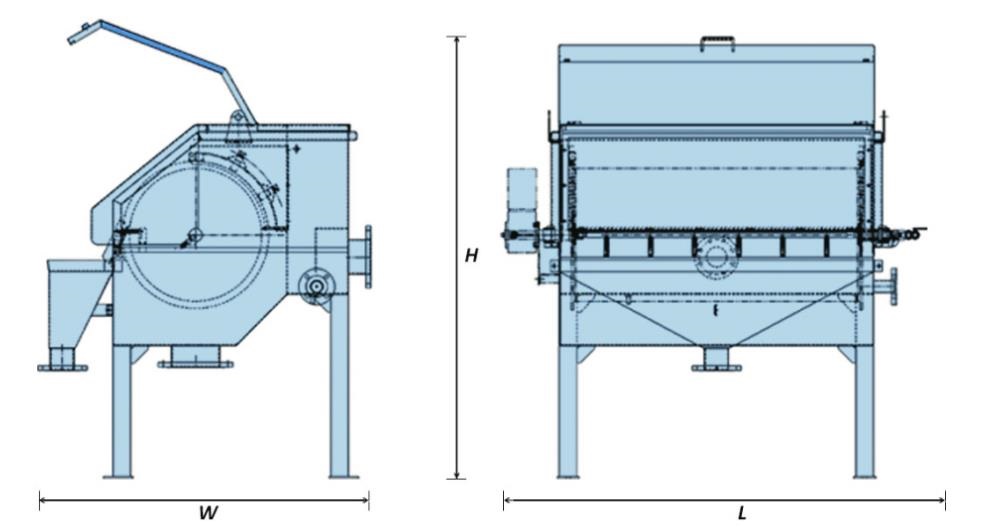

Modelo de criba de tambor con alimentación rotatoria externa
| Tipo de Industria | Ranura (mm) | RDS03/300 | RDS06/400 | RDS06/700 | RDS06/1000 | RDS06/1300 | RDS06/1600 | RDS08/2000 | RDS08/2500 |
|---|---|---|---|---|---|---|---|---|---|
| Industria Papelera | 0.5 | 6 | 20 | 40 | 60 | 80 | 100 | 130 | 190 |
| Matadero | 0.5 | 4 | 15 | 30 | 45 | 60 | 75 | 95 | 130 |
| Industria de Mariscos | 0.75 | 5 | 17 | 35 | 50 | 70 | 90 | 110 | 140 |
| Industria Cárnica | 0.75 | 6 | 20.5 | 40 | 60 | 80 | 100 | 130 | 190 |
| Industria Cárnica | 1.0 | 7.5 | 25 | 50 | 75 | 100 | 125 | 150 | 220 |
| Industria de Vegetales | 1.0 | 12 | 40 | 75 | 110 | 150 | 180 | 220 | 330 |
Ventaja del tamiz de tambor con alimentación rotatoria externa
1. La malla no es fácil de bloquear, cepillo de limpieza automático en la parte superior de la pantalla del tambor para evitar el bloqueo.
2. Funcionamiento suave y bajo nivel de ruido.
3. Alta eficiencia de cribado, gran capacidad de cribado.
4. Estructura simple, fácil mantenimiento.
5. El tambor del tamiz se puede cerrar, lo que facilita el cierre de la recolección de polvo.
6. Fácil mantenimiento, la cubierta superior es desmontable.
Característica del tamiz de tambor con alimentación rotativa externa
1. Equipo para separación sólido – líquido.
2. Tamiz de tambor rotativo con sentido de filtrado exterior/interior.
3. Diámetro de tambor: desde 400 a 914 mm.
4. Longitud de tambor: desde 400 hasta 3000 mm.
5. Tipo de malla: wedge-wire: 0.5 – 2.5 mm.
6. Capacidad: hasta 2000 m3/h.
7. Cuerpo y tambor: acero inoxidable AISI 304 / 316.
Aplicación de tamiz de tambor con alimentación rotativa externa
Fábricas de papel
Industria alimentaria
Industria química
Matadero
Municipales
