Descripción
Descripción de la unidad de pretratamiento combinado de aguas residuales
DAGYEE para satisfacer todos los requisitos de tratamiento de aguas residuales, diseña y fabrica unidades combinadas personalizadas o sistemas compactos para el pretratamiento mecánico de aguas residuales con: rejilla, extracción y separación de arena, así como la separación de sustancias oleosas. Estas unidades, Plantas compactas o combinadas se pueden instalar sobre bases de hormigón, son móviles y transportables.
Unidad combinada de pretratamiento de aguas residuales componentes de trabajo
Unidad fiable, completa y compacta realizando los siguientes pasos del proceso:
- cribado fino
- Deshidratación de tamizados
- separación de arena
- deshidratación de arena
- Separación y eliminación de grasa (opcional)
Principio de funcionamiento de la unidad combinada de pretratamiento de aguas residuales
Funciones de la Planta de pretratamiento:
- Filtración, tamizado y desarenador
- Lavado y compactación de sólidos eliminados.
- Extracción de arena
- Desengrasador (en la versión GDF/D)

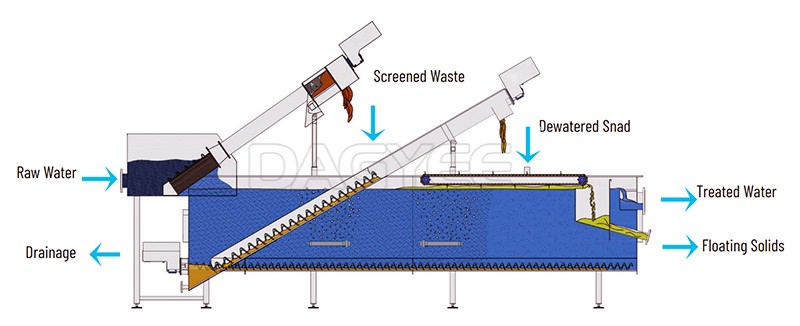

El agua residual ingresa primero al tanque donde se coloca una pantalla de tornillo.
Los materiales sólidos de gran tamaño son filtrados por el tamiz de tornillo y un transportador de tornillo mueve los materiales sólidos capturados hasta el punto de descarga. Al final del transportador, son presionados por la unidad de compactación antes de la descarga.
El agua que todavía tiene materiales sólidos en tamaños más pequeños fluye a través del tanque de sedimentación. Las partículas se sedimentan por tiempo y un tornillo sin fin horizontal las transporta a la tolva de recolección.
Finalmente, son transportados por el transportador de tornillo de desarenado hasta el punto de descarga.
Unidad combinada de pretratamiento de aguas residuales parámetro
| Modelo | Capacidad (m³/h) | Largo del tanque (mm) | Ancho del tanque (mm) | Flange de entrada DN | Flange de salida DN | Agua de lavado máx. (L/s) |
|---|---|---|---|---|---|---|
| DSP-30 | 30 | 4200 | 1200 | DN200 | DN200 | 0.5 |
| DSP-50 | 50 | 5800 | 1200 | DN200 | DN200 | 0.5 |
| DSP-100 | 100 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-150 | 150 | 7000 | 1200 | DN250 | DN250 | 1 |
| DSP-200 | 200 | 8000 | 1500 | DN300 | DN300 | 1 |
| DSP-250 | 250 | 8500 | 1500 | DN350 | DN350 | 1 |
| DSP-350 | 350 | 10000 | 1500 | DN400 | DN400 | 1 |
| DSP-400 | 400 | 12000 | 1800 | DN500 | DN500 | 1 |
| DSP-500 | 500 | 15000 | 2000 | DN500 | DN500 | 1 |
| Modelo | Potencia del Tornillo de Tamizado (kW) | Potencia del Transportador de Tornillo (kW) | Potencia de Eliminación de Arenas (kW) | Potencia de Eliminación de Grasas (kW) |
|---|---|---|---|---|
| DSP-30 | 0.55 | 0.25 | 0.37 | 0.18 |
| DSP-50 | 0.55 | 0.35 | 0.37 | 0.18 |
| DSP-100 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-150 | 0.75 | 0.37 | 0.55 | 0.18 |
| DSP-200 | 0.75 | 0.55 | 0.75 | 0.18 |
| DSP-250 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-350 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-400 | 1.1 | 0.55 | 0.75 | 0.18 |
| DSP-500 | 1.1 | 0.55 | 1.1 | 0.18 |
Unidad combinada de pretratamiento de aguas residuales ventaja
Beneficios de la Planta de pretratamiento:
- Diseño y construccion a medida
- Ausencia de olores
- Ausencia de obstrucciones
- Bajos costes de gestión y mantenimiento
- Reducción de los requisitos de espacio
- Trabajos de construcción innecesarios
- Fácil instalación y gestión
- Baja materia orgánica residual en el sólido extraído
- Hasta un 40% de reducción en el volumen de sólidos eliminados
Unidad combinada de pretratamiento de aguas residuales
La unidad se construye en acero inoxidable AISI 304 o 316 para una máxima resistencia a la corrosión. Incorpora un tamiz rotatorio con autolimpieza continua mediante cabezales de spray, eliminando la necesidad de paradas manuales. El sistema de control es totalmente automático, con un PLC que monitorea niveles, flujos y presión, y puede enviar alertas en caso de fallos. Su diseño compacto y modular permite una instalación sencilla, incluso en espacios con limitaciones.
Aplicación de la unidad combinada de pretratamiento de aguas residuales
Ideal para estaciones depuradoras de aguas residuales (EDAR) municipales de pequeño y mediano tamaño como primera etapa de tratamiento. También es perfecta para tratar el efluente combinado de pluviales y sanitarios en redes de alcantarillado unitarias, especialmente durante episodios de lluvia intensa donde el caudal y la carga de sólidos aumentan exponencialmente.
