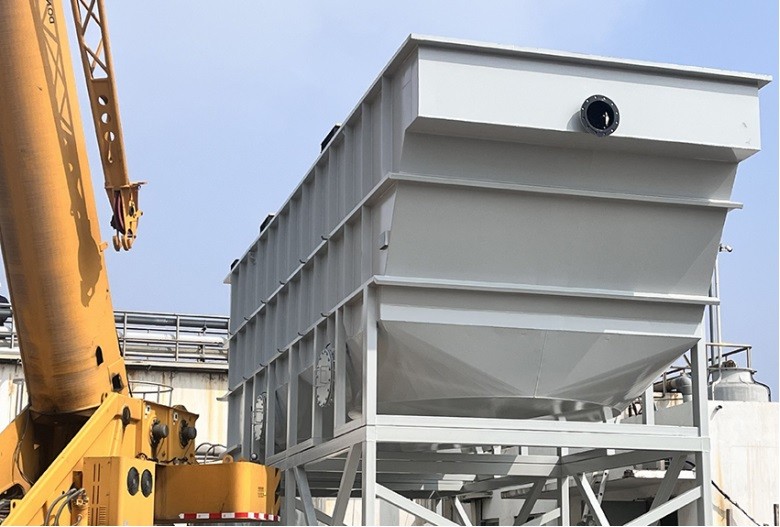

Unidad de Sedimentación con Placas Inclinadas para Reciclaje de Agua en Fábricas de Papel

Unidad de Sedimentación con Placas Inclinadas para Reciclaje de Agua en Fábricas de Papel

Artículo del producto：BH-03

Material: acero al carbono sus304 sus316

capacidad: 5-200m3 / hr

Tratamiento de aguas residuales industriales

MOQ: 1Set, OEM aceptado

Descripción

Descripción del Clarificador de láminas

El Decantador Lamelar DAGYEE tiene como función separar y clarificar los sólidos suspendidos en el agua. Los módulos lamelares aumentan la superficie efectiva de decantación optimizando el rendimiento del decantador y reduciendo el volumen del tanque. El uso de estos equipos supone un ahorro tanto en espacio como en costes, ya que no es necesario realizar ningún tipo de obra civil ni requieren consumo de energía por lo que resultan económicos, sencillos de instalar y de operar.
Además de aumentar la superficie de decantación los decantadores lamelares proporcionan un flujo laminar que favorece la decantación de los sólidos en las lamelas situadas en la cámara interior.

Principio del clarificador de láminas

Con el concepto de placa inclinada, el área de asentamiento por gravedad efectiva se convierte en el área de cada placa proyectada sobre una superficie horizontal. Como resultado, se dispone de hasta 10 metros cuadrados de área de asentamiento por cada metro cuadrado de espacio ocupado por la unidad. Esta ventaja distintiva, cuando se combina con la distribución de flujo única del sedimentador de láminas y la técnica simplificada de eliminación de lodos, asegura un rendimiento óptimo.

Opciones disponibles de clarificador de láminas

• Tanque de mezcla rápida/floculación con agitador
• Estructura completa en acero vidriado o acero inoxidable
• Diseño de tanque de concreto
• Revestimientos y placas especiales
• Espesador mecánico de lodos integrado
• Plataformas de mantenimiento y escaleras
• Análisis de laboratorio interno para optimización de equipos
• Diseño para agua potable
• Junta y cubierta removible
• Desazolve automático
• Instrumentación y control
• Equipos de dosificación química
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas en campo

Modelo de clarificador de láminas

DLC-I Lamela de gravedad, cubeta de lodo en forma de V, estructura simple, sin consumo de energía.

DLC-II Lamela con rascador, incorpora un mecanismo de transmisión mecánica, la descarga de lodos es mejor y más suave, y se adapta a unidades con gran capacidad de procesamiento.
DLC-III Super Lamela hidráulica, reduce la huella espacial, sedimentación eficiente, transporte desmontable.

Modelo DLC	Capacidad (m³/h)	Conexiones de Tubería (mm)				Dimensiones Físicas (m)
		Entrada(a)	Efluente(b)	Lodo(c)	Retrolavado(d)	L	W	H
DLC 5	5	80	80	50	50	2.55	1.6	2.9
DLC 10	10	100	100	50	50	3.35	1.82	3
DLC 15	15	100	100	50	50	3.35	2.02	3
DLC 20	20	100	100	50	50	3.35	2.02	3
DLC 30	30	150	150	50	50	4.2	2.22	3
DLC 40	40	150	150	50	50	4	2.8	3
DLC 50	50	200	200	50	50	4.65	2.82	3
DLC 60	60	200	200	50	50	4.7	3	3
DLC 70	70	250	200	50	50	6.4	2.6	3
DLC 80	80	250	200	50	50	6.8	2.82	3
DLC 100	100	250	250	50	50	7.05	3.02	3

Ventaja del clarificador de láminas

Menor distancia entre lamelas y por tanto menor distancia vertical de decantación (mayor capacidad) sin riesgo de colmatación.
Hidráulica optimizada mediante el equilibrio prefecto de las velocidades ascensionales en toda la superficie instalada.
Pérdidas debidas a estructuras de soporte y anti-flotación del 0.6%.
No presenta pérdidas por el volumen de material sumergido, pues el espesor solo contribuye a reducir la DVD.
Sin guías, esquinas, grapas, soldaduras y superficies con acabado “pulido espejo”, óptimo comportamiento frente al ensuciamiento.
Incapacidad de retener carga (fango) al vaciado. No se podrán en compromiso las estructuras de soporte.

La característica del clarificador de láminas

Nuestros decantadores lamelares están hechos en su integridad de polipropileno (PP), un material termoplástico altamente resistente a la corrosión y que soporta temperaturas muy elevadas, razón por la cual es utilizado en plantas para el tratamiento de aguas, aunque también puede ser empleado en otras aplicaciones similares, como: instalaciones de depuración de aguas residuales urbanas e industriales, etapas de procesos productivos, etc.

En DAGYEE producimos diversos tipos de decantadores lamelares de diferentes tamaños según caudal 1, 2,5, 5, 10, 15, 20, 25, 30, 60 y 100 m3/h (incluso mayor, que exige un tratamiento especial). Siempre acorde a las necesidades e instalaciones de nuestros clientes encontraremos la mejor solución para la decantación de aguas con sedimentos.
