Описание

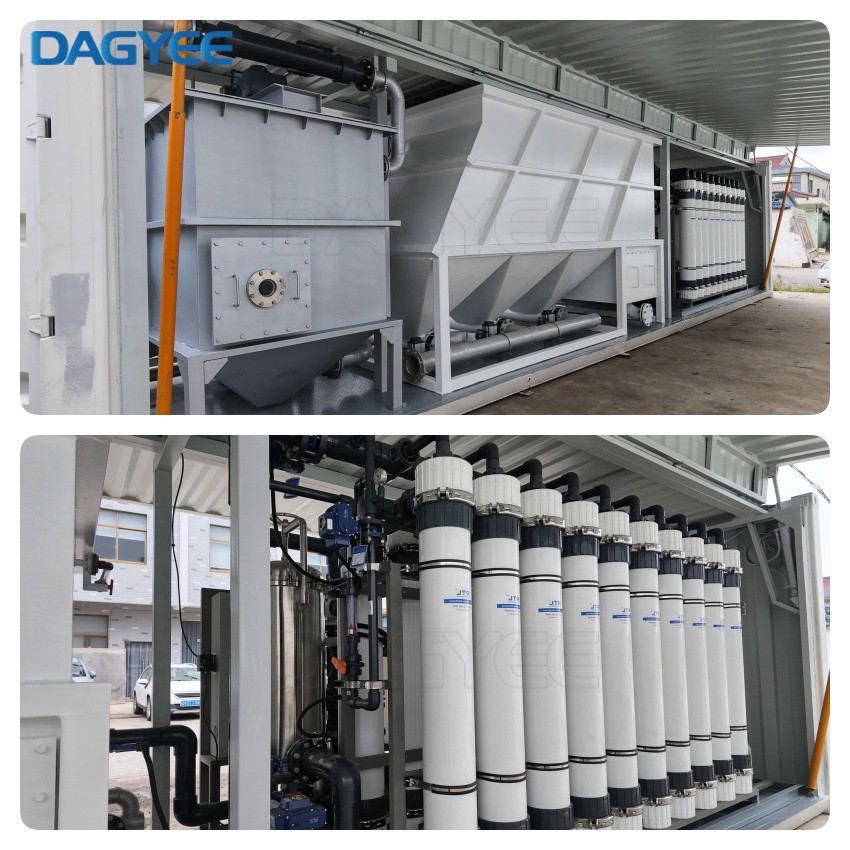

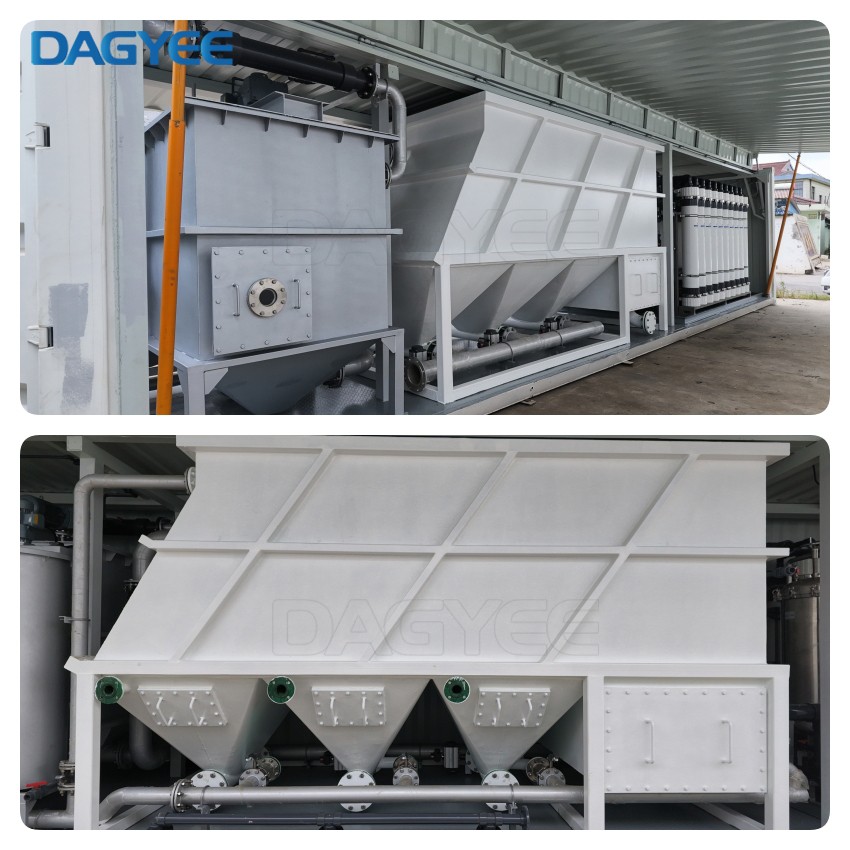

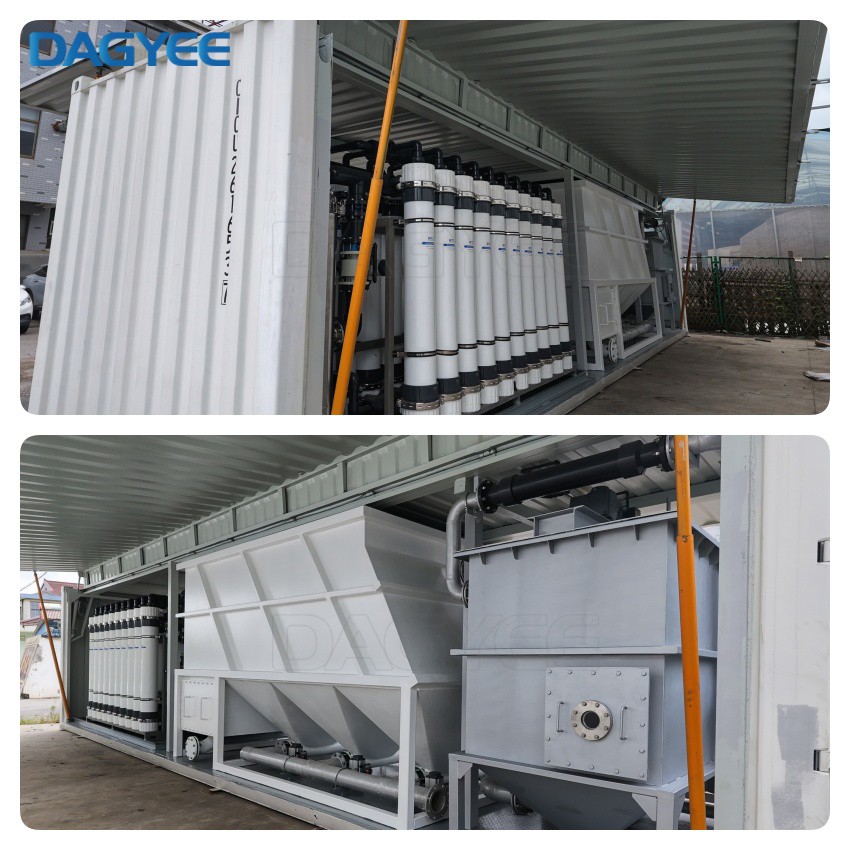

Промышленная система ультрафильтрации UF – полностью автоматическая с управлением по PLC
В последние годы очистка поверхностных вод с использованием ультрафильтрационных мембран стала привлекательной альтернативой традиционной очистке. Недостаток или минимальное количество химических реагентов, высокое качество получаемой воды независимо от качества исходной воды, хорошая эффективность удаления микроорганизмов, меньшее образование ила, компактный процесс и простота автоматизации — это некоторые из преимуществ ультрафильтрации по сравнению с обычными методами очистки. Изначально ультрафильтрация применялась для удаления мутности и микроорганизмов из качественных поверхностных вод. В настоящее время основная цель заключается в совершенствовании этой технологии и её применении к более низкокачественным источникам для удаления микроорганизмов, природного органического вещества (ПОВ), общего органического углерода (ТОУ), включая частицовый органический углерод (ПОУ) и растворённый органический углерод (РОУ), побочных продуктов дезинфекции (ППД) и других компонентов.
Введение
В последние годы очистка поверхностных вод с использованием ультрафильтрационных мембран стала привлекательной альтернативой традиционным методам осветления. Отсутствие или минимальное использование химических реагентов, стабильно высокое качество очищенной воды независимо от качества исходной воды, высокая эффективность удаления микроорганизмов, меньшее образование осадка, компактность процесса и простота автоматизации — вот некоторые из преимуществ ультрафильтрации по сравнению с традиционными методами очистки.
Первоначально ультрафильтрация использовалась для удаления мутности и микроорганизмов из поверхностных вод хорошего качества. В настоящее время основная задача — совершенствование этой технологии и её применение для источников с более низким качеством воды с целью удаления микроорганизмов, природного органического вещества (NOM), общего органического углерода (TOC), включая particulate organic carbon (POC) и растворённый органический углерод (DOC), побочных продуктов дезинфекции (DBPs) и других компонентов.
Обзор продукта
Ультрафильтрация (часто сокращённо УФ) — это процесс мембранного разделения на основе половолоконных мембран, используемый в водоподготовке. Это тип фильтрации, в котором используется полупроницаемая мембрана с очень тонкими порами для отделения воды от взвешенных твёрдых частиц, коллоидов и высокомолекулярных веществ.
В зависимости от типа половолоконной УФ-системы, вакуум, приложенный к внутренней части мембраны, втягивает исходную воду внутрь мембраны через множество микроскопических пор, в результате чего получается чистая фильтрованная вода. В напорной УФ-системе вода подаётся под давлением через полые волокна, чтобы продавить воду через мембраны. Обе конструкции половолоконных УФ-мембран эффективно удаляют частицы, бактерии, вирусы и другие загрязнения. Это обеспечивает высокое качество воды, пригодное для различных применений — от производства питьевой воды до промышленных процессов.
Что отличает ультрафильтрацию, так это её способность стабильно обеспечивать превосходное качество воды независимо от колебаний качества исходной воды. Кроме того, ультрафильтрация может служить отличным этапом предварительной подготовки для систем обратного осмоса, когда требуется вода более высокого качества. УФ-система помогает продлить срок службы RO-системы, удаляя частицы, которые могли бы загрязнять RO-мембраны.
Принцип работы
Ультрафильтрационные системы основаны на различных типах мембранной фильтрации, где гидростатическое давление продавливает растворитель через очень тонкую мембрану. Они задерживают взвешенные частицы и твёрдые вещества большого размера, в то время как вода и растворённые вещества с более низкой молекулярной массой проходят через мембрану.
В промышленности и научных исследованиях этот процесс разделения используется для очистки и концентрирования растворов высокомолекулярных соединений (103–106 Да), обычно белковых растворов. Ультрафильтрация схожа с микрофильтрацией, нанофильтрацией или газоразделением, но отличается по размеру задерживаемых молекул.
Для соблюдения критических нормативов сброса ультрафильтрационные системы устраняют необходимость в осветлителях и многосредных фильтрах. Эффективные ультрафильтрационные системы используют мембраны, которые могут быть погружными, с возможностью обратной промывки и воздушной продувки. Спирально-навитые УФ/МФ мембраны обеспечивают отличную эффективность при осветлении технологической воды и сточных вод.
Компоненты системы
（Первая таблица: Компоненты системы）
| Компонент | Описание функции |
|---|---|

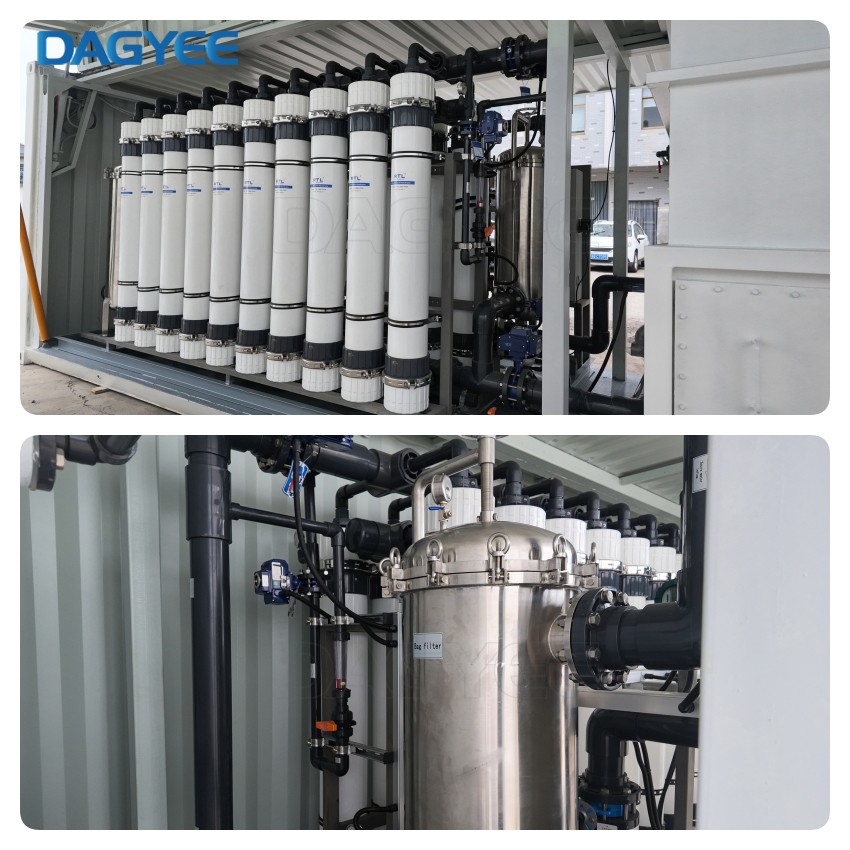

| УФ мембранные модули | Половолоконные мембраны из ПВДФ с точностью 0.01 мкм. Доступны в конфигурациях "изнутри-наружу" или "снаружи-внутрь". Высокая химическая стойкость и хлоростойкость (> 2,000 ppm). |
| Панель управления PLC | PLC Siemens/Omron с сенсорным экраном HMI 7". Обеспечивает полностью автоматическую фильтрацию, обратную промывку, CEB, CIP, мониторинг ТМД, регистрацию аварий и удалённый доступ SCADA. |
| Подающий и промывочный насосы | Центробежные насосы из нержавеющей стали, обеспечивающие рабочее давление 0.1~0.3 МПа. Насос обратной промывки обеспечивает обратный поток с 1.5~2.0× скоростью фильтрации. |
| Система дозирования химикатов | Дозирующие насосы и баки для гипохлорита натрия (NaClO), лимонной кислоты, едкого натра (NaOH) и ЭДТА. Обеспечивает автоматизированные процедуры CEB и CIP. |
| Система воздушной продувки | Безмасляный компрессор и распределительный коллектор. Генерирует пузырьки воздуха во время обратной промывки для создания турбулентности и механического воздействия. |
| Предварительная фильтрация | Автоматические дисковые или картриджные фильтры с размером 100~200 мкм, защищающие УФ мембраны от повреждений крупными частицами. |
| КИП и автоматика | Включает преобразователи давления, расходомеры, датчики температуры и мутномеры. Сбор данных в реальном времени для оптимизации процесса. |
| Баки и трубопроводная система | Бак исходной воды, бак пермеата, бак обратной промывки и баки для химикатов. Трубопроводы из UPVC или нержавеющей стали 304/316L с санитарными фитингами. |
Преимущества продукта
Ультрафильтрация предлагает множество преимуществ в водоподготовке, что делает её всё более популярным выбором для муниципальных и промышленных применений. Половолоконные УФ-мембраны обеспечивают физический барьер для взвешенных твёрдых частиц и патогенов, стабильно производя высококачественный фильтрат с низкой мутностью и низким индексом SDI.
Ключевые преимущества внедрения ультрафильтрационной системы:
-
Напорные или погружные мембраны для соответствия требованиям площадки
-
Более высокая производительность на той же площади и снижение капитальных и эксплуатационных затрат
-
Физический УФ-барьер обеспечивает стабильно высокое качество фильтрата, превышающее строгие нормативные требования, практически при любых изменениях качества исходной воды
-
Низкая стоимость жизненного цикла, оптимизированная за счёт увеличенного срока службы мембран и низкого потребления энергии и химикатов
Эти преимущества делают ультрафильтрацию привлекательным вариантом для различных применений водоподготовки — от муниципального водоснабжения до промышленной технологической воды.
Технические характеристики
（Вторая таблица: Технические параметры）
| Параметр | Значение |
|---|---|
| Модель | МОД-UF-2026-02A-RU |
| Точность фильтрации | 0.01 ~ 0.02 мкм |
| Материал мембраны | ПВДФ (поливинилиденфторид) |
| Конфигурация мембраны | Половолоконная (HFF) |
| Внутренний / наружный диаметр волокна | 0.6~1.0 мм / 1.0~1.6 мм |
| Режим работы | Изнутри-наружу / Снаружи-внутрь |
| Рабочее давление | 1.4 ~ 3.5 бар (20 ~ 50 psi) |
| Максимальное рабочее давление | 6.0 бар (87 psi) |
| Рабочая температура | 2 ~ 38℃ (35 ~ 100℉) |
| Максимальная температура | 45℃ (113℉) |
| Рабочий диапазон pH | 2 ~ 13 |
| Диапазон pH (очистка) | 1 ~ 14 CIP |
| Степень извлечения | 85% ~ 95% |
| Мутность пермеата | < 0.1 НТЕ |
| Индекс SDI пермеата | < 1 Питание RO |
| Удаление бактерий / вирусов | > 99.99% |
| Хлоростойкость | > 2,000 ppm Постоянная |
| Электропитание | 220В / 380В ± 10%, 50/60Гц, 3 фазы |
| Система управления | PLC Siemens/Omron + HMI 7" Полностью автоматическая |
| Степень защиты | IP54 (стандарт) / IP65 Опционально |
| Срок службы мембран | 3 ~ 5 лет |
Что удаляет ультрафильтрация?
Ультрафильтрация чрезвычайно эффективна для удаления широкого спектра загрязнений из воды. Вот что обычно удаляет ультрафильтрационный фильтр:
1. Взвешенные вещества:
-
Взвешенные твёрдые частицы
-
Коллоиды
-
Мутность
2. Микроорганизмы:
-
Бактерии (удаление 99.99%)
-
Простейшие (включая Giardia и Cryptosporidium)
-
Многие вирусы
3. Органические соединения:
-
Высокомолекулярные органические вещества
-
Некоторые гумусовые вещества
4. Неорганические соединения:
-
Некоторые тяжёлые металлы, связанные с органическими веществами или частицами
5. Другие загрязнители:
-
Водоросли
-
Некоторые паразиты
Важно отметить, что, хотя ультрафильтрация высокоэффективна для удаления многих загрязнений, она не удаляет растворённые соли, органические молекулы или ионы, размер которых меньше размера пор. Для их удаления могут потребоваться дополнительные методы очистки, такие как обратный осмос или ионный обмен.
Области применения
Данная промышленная УФ система подходит для широкого спектра применений:
-
Предподготовка для RO – Защищает мембраны обратного осмоса, снижая SDI до <1, продлевая срок службы RO мембран на 30%+ и сокращая частоту очистки в 2~3 раза
-
Производство питьевой воды – Очистка муниципальной воды, водоснабжение населённых пунктов, производство бутилированной воды
-
Промышленная технологическая вода – Электроника, фармацевтика, энергетика, пищевая промышленность
-
Повторное использование сточных вод – Третичная очистка промышленных и муниципальных сточных вод для повторного использования в охлаждении, орошении и технологических процессах
-
Предподготовка для опреснения морской воды – Обеспечивает высокое качество питательной воды для систем SWRO, минимизируя загрязнение мембран
-
Очистка поверхностных вод – Осветление воды из озёр, рек и водохранилищ для питьевого или промышленного использования
Почему выбирают нас
（Третья таблица: Преимущества компании）
| Характеристика | Ценность для клиента |
|---|---|
| PLC Siemens/Omron | Промышленная автоматизация мирового уровня с надёжной доступностью запасных частей |
| Сенсорный экран HMI 7" | Интуитивно понятное управление с визуализацией процесса в реальном времени и поддержкой нескольких языков |
| ПВДФ мембраны | Превосходная химическая стойкость, увеличенный срок службы (3~5 лет) и возможность агрессивной CIP-очистки (pH 1~14) |
| Модульная рама-скид | Предварительно собрана и протестирована на заводе — сокращает время монтажа на площадке до 50% |
| Глобальная сеть поддержки | Местная техническая поддержка, быстрая поставка запасных частей и полная документация |
Почему DAGYEE?
Инженерные решения DAGYEE основаны на проверенных компонентах, заводском тестировании на надёжность и глобальной поддержке — обеспечивая стабильную производительность с минимальным временем простоя.
