Автоматическая станция дозирования реагентов с пластинчатым отстойником – компактная модульная установка для очистки воды
ЧТО ТАКОЕ LAMELLA CLARIFIER
Эффективная очистка воды от взвешенных веществ и коллоидных частиц требует не только качественного отстаивания, но и правильной предварительной обработки реагентами. Коагуляция и флокуляция значительно повышают эффективность осаждения, позволяя удалять даже мельчайшие частицы, которые не оседают под действием силы тяжести.
Автоматическая станция дозирования реагентов с пластинчатым отстойником DAGYEE представляет собой готовое модульное решение, объединяющее систему приготовления и дозирования реагентов с высокоэффективным пластинчатым отстойником. Все элементы установки смонтированы на единой раме и полностью готовы к работе после подключения коммуникаций.
Это оборудование идеально подходит для очистки поверхностных и подземных вод, промышленных сточных вод, подготовки воды для мембранных установок и других задач, где требуется эффективное удаление взвешенных веществ с применением реагентной обработки. Компактная модульная конструкция позволяет быстро монтировать установку на ограниченных площадях и легко транспортировать при необходимости.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
Установка совмещает два ключевых процесса: реагентную обработку воды и последующее осаждение в пластинчатом отстойнике.
Этап 1: Забор исходной воды
Вода поступает в приёмную камеру установки. Расход воды контролируется автоматически.
Этап 2: Дозирование реагентов
В воду последовательно добавляются коагулянт и флокулянт. Дозирующие насосы обеспечивают точную подачу реагентов в соответствии с заданными параметрами. Количество реагентов регулируется автоматически в зависимости от расхода воды и качества исходной воды.
Этап 3: Смешивание
Интенсивное перемешивание обеспечивает быстрое и равномерное распределение реагентов в воде. Коагулянт нейтрализует заряды частиц, а флокулянт связывает их в крупные хлопья.
Этап 4: Пластинчатое отстаивание
Обработанная реагентами вода поступает в пластинчатый отстойник. Крупные хлопья эффективно оседают на наклонных пластинах. Осветлённая вода собирается в верхней части и выводится из установки.
Этап 5: Удаление осадка
Накопившийся осадок периодически удаляется из бункера. Благодаря предварительной обработке реагентами осадок имеет более плотную структуру и лучше обезвоживается.
Этап 6: Контроль качества
Система оснащена датчиками контроля качества воды. При необходимости дозировка реагентов корректируется автоматически для поддержания стабильного качества очистки.
Конструктивные особенности
| Особенность | Преимущество |
|---|---|
| Наклонные пластины | Эффективная площадь осаждения значительно превышает занимаемую площадь |
| Оптимальный угол наклона | Самоочищающаяся конструкция — осадок сползает под действием силы тяжести |
| Противоточное движение | Повышенная эффективность осаждения, более плотный осадок |
| Отсутствие движущихся частей | Минимальный износ, низкие эксплуатационные затраты |
| Модульная конструкция | Простота монтажа, гибкость проектирования |
| Коррозионностойкие материалы | Нержавеющая сталь, полиэтилен, инженерные пластики |
| Равномерное распределение потока | Оптимальное использование всей площади пластин |
| Бункер для осадка | Эффективное сгущение и удаление осадка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ LAMELLA CLARIFIER
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)
Ламеллярный клиарификатор Модель

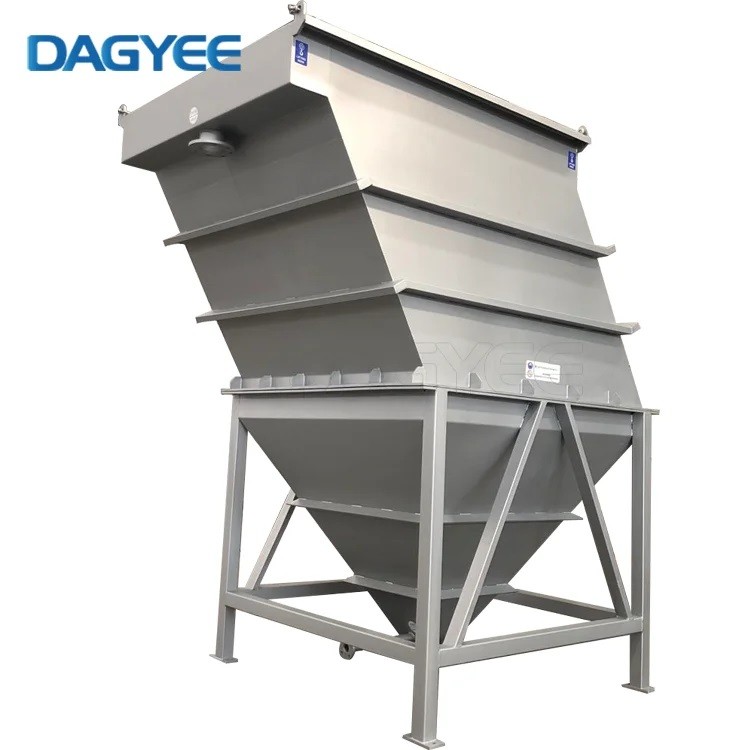

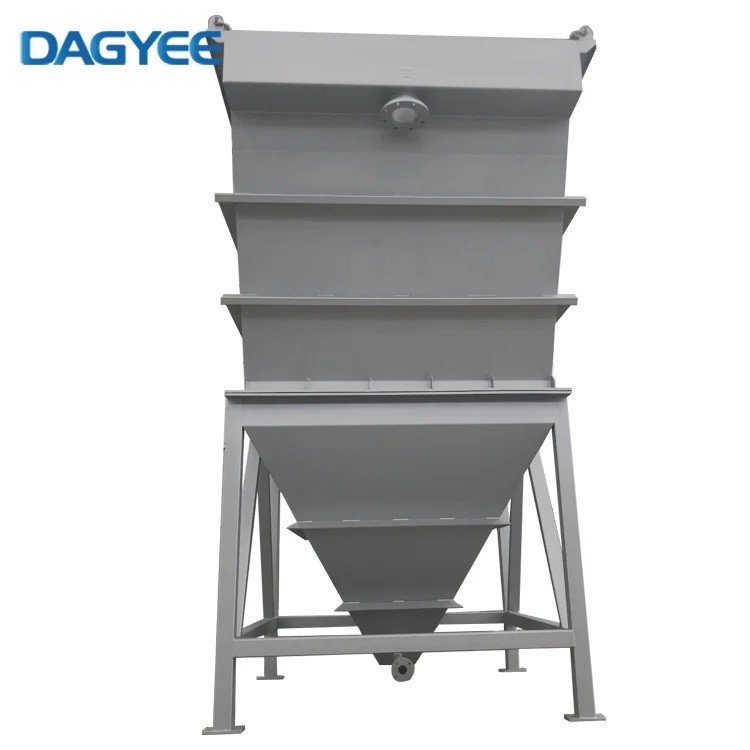

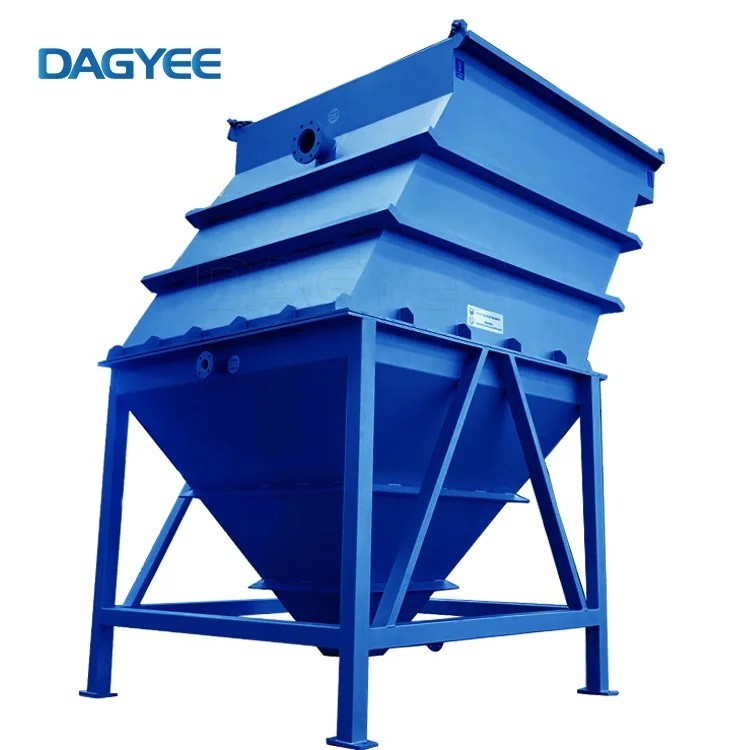

DLC-I. Гравитационный пластинчатый отстойник
V-образный бункер для осадка, простая конструкция, отсутствие энергопотребления.

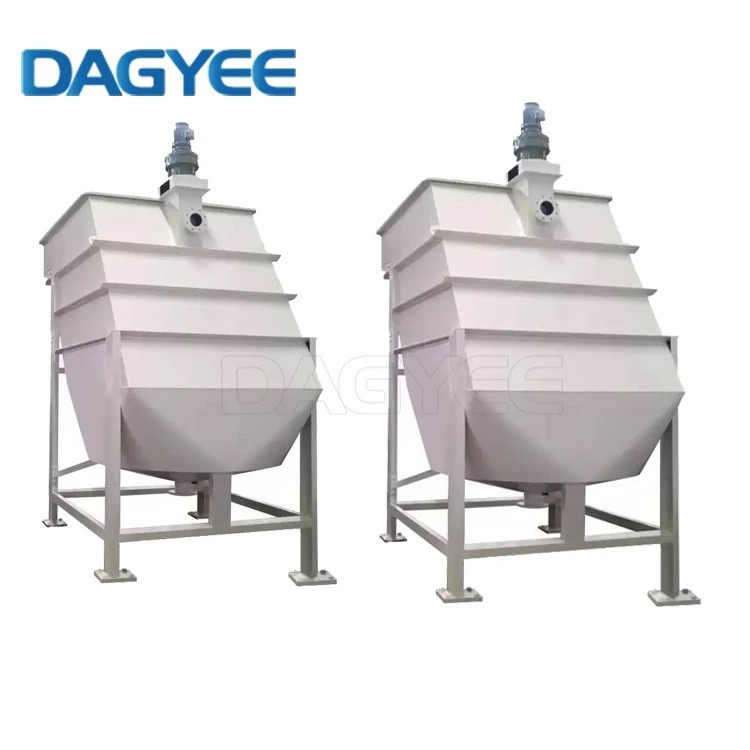

DLC-II. Пластинчатый отстойник со скребком
Дополнительно оснащён механической системой привода. Обеспечивает более качественное и стабильное удаление осадка. Рекомендуется для установок с высокой производительностью.

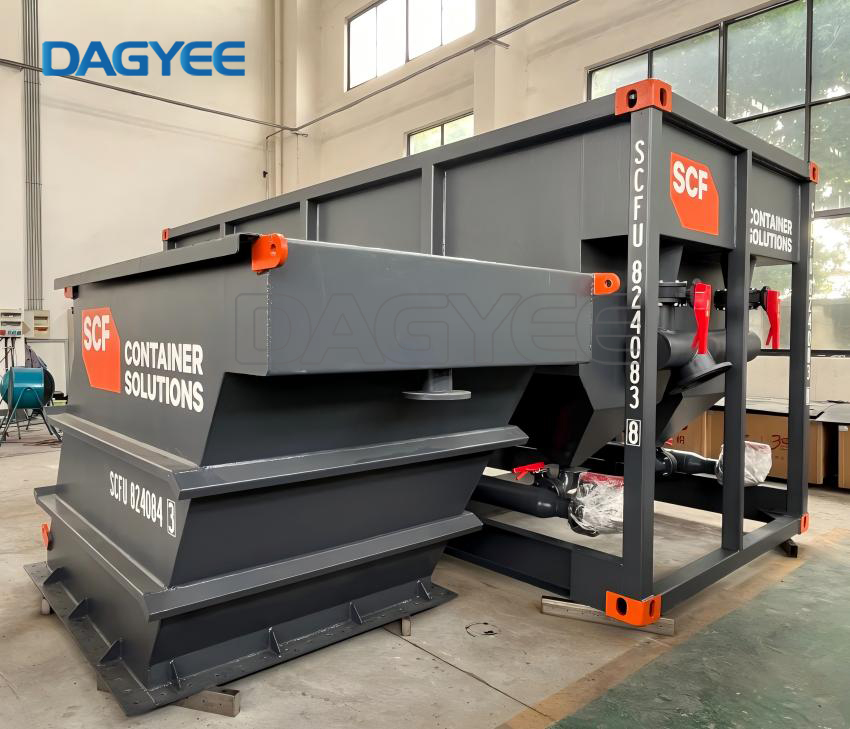

DLC-III. Гидравлический пластинчатый отстойник повышенной эффективности
Уменьшенная занимаемая площадь, высокая эффективность осаждения, разборная конструкция для удобства транспортировки.
| Модель | Производительность (м³/ч) | Присоединительные размеры труб (мм) | Габаритные размеры (м) | |||||
|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Промывка | Д | Ш | В | ||
| DLC-5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.60 | 2.90 |
| DLC-10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3.00 |
| DLC-15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-30 | 30 | 150 | 150 | 50 | 50 | 4.20 | 2.22 | 3.00 |
| DLC-40 | 40 | 150 | 150 | 50 | 50 | 4.00 | 2.80 | 3.00 |
| DLC-50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3.00 |
| DLC-60 | 60 | 200 | 200 | 50 | 50 | 4.70 | 3.00 | 3.00 |
| DLC-70 | 70 | 250 | 200 | 50 | 50 | 6.40 | 2.60 | 3.00 |
| DLC-80 | 80 | 250 | 200 | 50 | 50 | 6.80 | 2.82 | 3.00 |
| DLC-100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3.00 |
Требования к предварительной подготовке
Эффективность пластинчатого отстойника зависит от правильной предварительной подготовки воды. Без предварительной обработки эффективность снижается.
Рекомендуемые этапы подготовки:
-
Коагуляция/флокуляция — для мелких частиц добавление коагулянтов и флокулянтов необходимо для образования крупных хлопьев
-
Тонкое процеживание — удаление крупного мусора, который может забить каналы пластин
-
Удаление песка и жиров — предотвращение накопления тяжёлых и плавающих веществ
-
Корректировка pH — для оптимизации флокуляции и осаждения
Преимущества перед традиционными отстойник
| Характеристика | Традиционный отстойник | Пластинчатый отстойник | Преимущество |
|---|---|---|---|
| Занимаемая площадь | Большая | Значительно меньше | Экономия пространства |
| Площадь осаждения на 1 м² | Небольшая | Большая | Высокая эффективность |
| Время пребывания | Часы | Минуты | Более быстрая обработка |
| Плотность осадка | Низкая | Высокая | Снижение затрат на утилизацию |
| Движущиеся части | Есть (мешалки, скребки) | Отсутствуют | Низкие эксплуатационные затраты |
| Энергопотребление | Умеренное | Минимальное | Экономия энергии |
| Стоимость установки | Высокая (строительство) | Ниже (модульная конструкция) | Снижение затрат |
| Надёжность | Средняя | Высокая | Длительный срок службы |
Области применения
Городские очистные сооружения – увеличение производительности действующих станций аэрации без расширения площадок.
Промышленные очистные сооружения – повышение эффективности очистки сточных вод предприятий при возрастающих нагрузках.
Станции водоподготовки – повышение производительности осветлителей при подготовке питьевой воды.
Ливневые очистные сооружения – повышение эффективности очистки поверхностных стоков.
Сельскохозяйственные объекты – модернизация систем очистки сточных вод фермерских хозяйств.
Нефтяная промышленность – повышение эффективности очистки нефтесодержащих сточных вод.
Контакты
Автоматическая станция дозирования реагентов с пластинчатым отстойником DAGYEE – это компактное, полностью автоматизированное решение для эффективной очистки воды от взвешенных веществ и коллоидных частиц. Сочетание точного дозирования реагентов и высокоэффективного пластинчатого отстаивания обеспечивает стабильно высокое качество очистки при минимальных эксплуатационных затратах.
Наши специалисты готовы помочь с подбором оборудования с учётом ваших требований и условий эксплуатации.
Свяжитесь с нашей командой для консультации по подбору оптимальной модели для вашего объекта.
