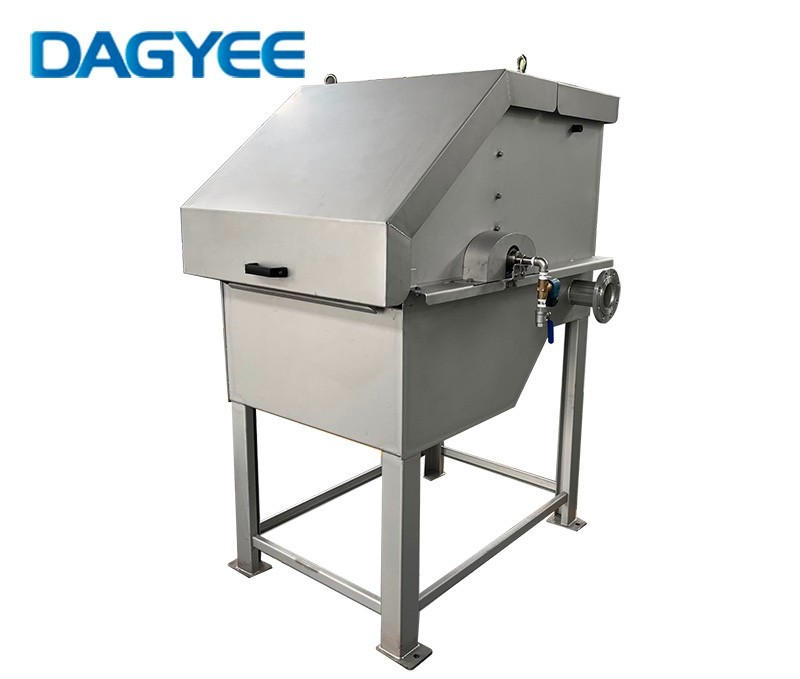

Морской барабанный грохот DAGYEE: Надежность в соленой воде
Морской барабанный грохот DAGYEE: Надежность в соленой воде

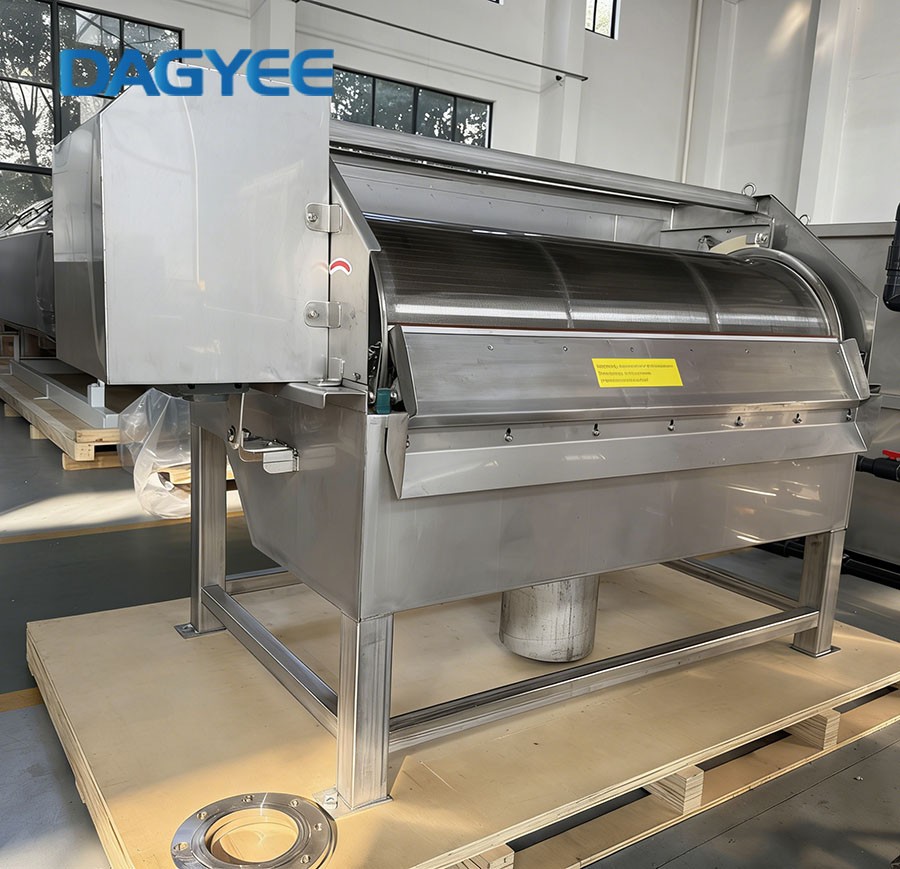

Описание внешнего вращающегося фрезерного экрана барабана
Автоматизированный барабанный грохот DAGYEE представляет собой передовое решение для современных очистных сооружений, где требуется минимальное вмешательство оператора и максимальная надежность процессов. Оснащенный промышленным программируемым логическим контроллером (ПЛК) и современной человеко-машинной интерфейсной панелью (HMI), этот грохот обеспечивает полностью автоматическую работу с возможностью тонкой настройки всех параметров процесса.
Принцип внешнего вращающегося фазового экрана барабана
- Подача и распределение: сточные воды поступают в систему и равномерно распределяются по всей ширине внешнего вращающегося барабана через регулируемую плотину или распылительную трубу.
- Высокоточный скрининг: жидкость проникает через тонкую проволоку из нержавеющей стали или решетчатые панели. Взвешенные твердые вещества размером до 0,25 мм эффективно захватываются снаружи барабана.
- Обратная мойка высокого давления: расположенная внутри, серия не засоряющихся сопла направляет мощные водяные струи на экран изнутри, смещая все попавшие в ловушку твердые вещества мгновенно и непрерывно.
- Винтовой конвейер и осушение: смещенные твердые вещества попадают в сборный бункер и транспортируются интегрированным винтовым конвейером. Винт часто функционирует как компактор, вытесняя избыточную воду, чтобы значительно сократить объем и вес отходов для экономически эффективного удаления.
- Чистые стоки: фильтрованная вода собирается внутри барабана и выходит через выпускные фланцы, готовые к последующей обработке или сливу.
Наружная роторная фрезерная модель барабана
-
Контроллер: ПЛК промышленного класса с 32-битным процессором
-
Память программы: 2 МБ встроенной памяти, расширяемая до 16 МБ
-
Цикл сканирования: < 1 мс для критических задач
-
Интерфейс оператора: Цветная сенсорная панель 10.4" с разрешением 1024×768
-
Языки программирования: МЭК 61131-3 (LD, FBD, ST, SFC)
-
Цифровые входы/выходы: 24/16 (базовая конфигурация), расширяемые модулями
-
Аналоговые входы: 8 каналов 4-20 мА, 16-битное разрешение
-
Коммуникационные интерфейсы: Ethernet, RS-485, PROFIBUS DP, Modbus TCP/RTU
-
Защита программы: Парольная защита, разные уровни доступа
-
Резервирование: Возможность установки резервного контроллера
-
Рабочая температура: -20°C до +60°C для электронных компонентов
| Industry Type | Slot (mm) | RDS03/300 | RDS06/400 | RDS06/700 | RDS06/1000 | RDS06/1300 | RDS06/1600 | RDS08/2000 | RDS08/2500 |
|---|---|---|---|---|---|---|---|---|---|
| Paper Industry | 0.5 | 6 | 20 | 40 | 60 | 80 | 100 | 130 | 190 |
| Slaughter House | 0.5 | 4 | 15 | 30 | 45 | 60 | 75 | 95 | 130 |
| Seafood Industry | 0.75 | 5 | 17 | 35 | 50 | 70 | 90 | 110 | 140 |
| Meat Industry | 0.75 | 6 | 20.5 | 40 | 60 | 80 | 100 | 130 | 190 |
| Meat Industry | 1.0 | 7.5 | 25 | 50 | 75 | 100 | 125 | 150 | 220 |
| Vegetable Industry | 1.0 | 12 | 40 | 75 | 110 | 150 | 180 | 220 | 330 |
Преимущество внешнего вращающегося фрезерного экрана барабана
-
Снижение трудозатрат: До 80% уменьшение времени, требуемого от оператора
-
Оптимизация ресурсов: Автоматическая регулировка расхода промывочной воды и электроэнергии
-
Предотвращение аварий: Раннее обнаружение отклонений параметров от нормы
-
Повышение эффективности: Постоянная работа в оптимальном режиме
-
Удобство эксплуатации: Интуитивно понятный интерфейс и простые процедуры
-
Документирование: Автоматическое ведение журналов работы для отчетности
-
Гибкость настройки: Легкая адаптация под изменения технологического процесса
-
Интеграция: Бесшовное включение в общую систему управления предприятием
Функция внешнего вращающегося фрезерного экрана барабана
-
Барабан из нержавеющей стали с точной балансировкой (остаточный дисбаланс менее 0.5 г/см)
-
Фильтрующие панели с двойной системой крепления для предотвращения вибрации
-
Система равномерного распределения воды по всей ширине барабана
-
Низкоскоростной редуктор с планетарной передачей для плавного вращения
-
Специальные уплотнения, предотвращающие протечки в осях барабана
-
Система защиты от "сухого хода" при отсутствии подачи воды
-
Прозрачные смотровые окна из поликарбоната для визуального контроля
-
Система сбора отсева с обезвоживающим шнеком (опционально)
-
Автоматическая система дозирования флокулянта для улучшения очистки (опционально)
Почему ты выбрал даги?
Наша компания разработала уникальную технологию производства фильтрующих панелей из клиновидной проволоки. Каждая панель проходит лазерное сканирование для проверки равномерности щелей и испытание на прочность. Мы используем специальные стали с добавлением азота для повышения коррозионной стойкости в агрессивных средах. Наши инженеры проводят гидродинамическое моделирование потока для оптимизации распределения воды и минимизации гидравлических потерь.
Применение внешнего вращающегося фрезерного экрана барабана
- Муниципальная очистка сточных вод: первичный или мелкий скрининг в головных установках для общественных очистных сооружений.
- Предварительная очистка промышленных сточных вод: важнейшая первая стадия фильтрации для пищевой промышленности, производства напитков, целлюлозы и бумаги, текстиля, химической и фармацевтической промышленности.
- Технологическая вода и рециркуляция: удаление твердых веществ для охлаждающих водопроводных цепей, систем повторного использования воды и фильтрации всасываемой воды.
- Специализированные области: скрининг морских сбросов, обработка фильтрата на свалках и системы аквакультуры.
Информация о поставщике
Обновите предварительную обработку с помощью экранов барабанов DAGYEE с внешней подачи, что обеспечит эффективное и надежное разделение твердых жидкостей.
Свяжитесь с нами сегодня для бесплатной проверки заявок и рекомендации по подбору mixer!
