Описание
1.Как работает статический смеситель SK серии / SK

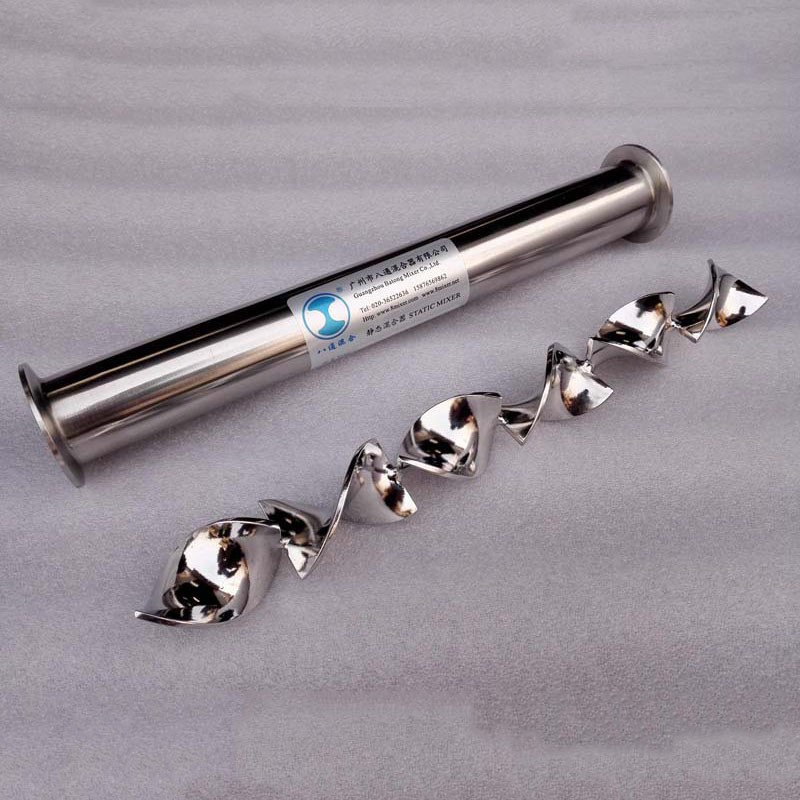

Статический смеситель SK серии имеет односпиральный закрученный элемент. Когда жидкость проходит через смеситель, спиральный элемент непрерывно разделяет и перенаправляет поток от центра к стенкам и обратно. Это создает радиальное смешивание без использования движущихся частей. Жидкость многократно разделяется и рекомбинируется, что приводит к однородному выходному потоку. Широкие каналы между спиральными элементами позволяют проходить частицам и жидкостям с высокой вязкостью без засорения. Низкое сдвиговое усилие делает SK серию идеальной для чувствительных к сдвигу продуктов, таких как йогурт, сливки, живые культуры и эмульсии. Нет двигателей, подшипников или уплотнений - нулевое обслуживание.
2.Почему высокая вязкость требует особого подхода
Жидкости с высокой вязкостью, такие как тяжелое масло, воск, смазка, мед, сироп и йогурт, не смешиваются так же легко, как вода. Они требуют больше энергии для смешивания. Они могут повреждаться при высоком сдвиговом усилии. Они засоряют узкие каналы. SK серия решает все три проблемы. Широкие каналы предотвращают засорение. Низкое сдвиговое усилие защищает текстуру продукта. Спиральная конструкция эффективно работает даже при очень низких числах Рейнольдса (ламинарный поток). Результат - однородное смешивание без повреждения продукта и без засорения.
3.Технические характеристики SK серии
| Параметр | Значение |
|---|---|
| Диапазон вязкости | До 10⁶ cP (самая высокая) |
| Эффективность смешивания | Умеренная (≤10 мкм) |
| Перепад давления | Умеренный |
| Риск засорения | Самый низкий |
| Сдвиговое усилие | Низкое |
| Конструкция элемента | Односпиральная скрутка |
| Материалы | SUS304, SUS316L, Hastelloy, PVC, PP |
| Типы соединений | Tri Clamp, Фланцевое, Резьбовое BSP/NPT, JIC, Под приварку |
| Конструкция | Стационарная сварная или съемная |
| Обработка поверхности | Стандартная или Ra≤0,8 мкм электрополировка |
| Диаметр трубы | От 10 мм до 500 мм (от 3/8 до 20 дюймов) |
| Расход | От 0,15 м³/ч до 706 м³/ч |
| Рабочая температура | От -20°C до 300°C (в зависимости от материала) |
| Рабочее давление | До 10 МПа (100 бар) для фланцевых соединений |
| Длина | На заказ, обычно от 6 до 12 элементов (300-3000 мм) |
| Сертификация | ISO 9001, FDA, CE (по запросу) |
4.Таблица выбора модели SK серии
| Модель | Dg (мм) | dh (мм) | Q (м³/ч) |
|---|---|---|---|
| SK-5/10 | 10 | 5 | 0.15-0.3 |
| SK-7.5/15 | 15 | 7.5 | 0.3-0.6 |
| SK-10/20 | 20 | 10 | 0.6-1.2 |
| SK-12.5/25 | 25 | 12.5 | 0.9-1.8 |
| SK-16/32 | 32 | 16 | 1.4-3.2 |
| SK-20/40 | 40 | 20 | 2.2-4.5 |
| SK-25/50 | 50 | 25 | 3.5-7.0 |
| SK-32.5/65 | 65 | 32.5 | 5.9-12 |
| SK-40/80 | 80 | 40 | 9-18 |
| SK-50/100 | 100 | 50 | 14-28 |
| SK-62.5/125 | 125 | 62.5 | 22-44 |
| SK-75/150 | 150 | 75 | 31-64 |
| SK-100/200 | 200 | 100 | 56-110 |
| SK-125/250 | 250 | 125 | 88-177 |
| SK-150/300 | 300 | 150 | 127-255 |
| SK-175/350 | 350 | 175 | 173-346 |
| SK-200/400 | 400 | 200 | 226-452 |
| SK-250/500 | 500 | 250 | 353-706 |
| Отрасль | Применение | Примеры продуктов |
|---|---|---|
| Нефть и газ | Смешивание топлива | Тяжелое топливо, смазка, воск, битум |
| Пищевая промышленность | Смешивание с низким сдвигом | Йогурт, сгущенка, сироп, мед, соус, кетчуп |
| Молочная промышленность | Защита текстуры | Сливки, мороженое, творог, сырная масса |
| Фармацевтика | Санитарное смешивание | Сироп от кашля, суспензии, мази, гели |
| Косметика | Гомогенизация | Крем, лосьон, шампунь, кондиционер, гель |
| Химическая обработка | Смешивание высокой вязкости | Полимеры, клеи, герметики, смолы, краски |
| Биотехнологии | Щадящее смешивание | Культуральные среды, клеточные суспензии |
6. Варианты материалов
| Материал | Преимущества | Лучше всего для |
|---|---|---|
| SUS304 | Лучшее соотношение цены и качества | Общие промышленные жидкости, некоррозионные среды |
| SUS316L | Высокая коррозионная стойкость | Кислоты, щелочи, соленая вода, пищевые/фармацевтические продукты |
| Hastelloy | Экстремальная коррозионная стойкость | Сильные кислоты, среда с высоким содержанием хлоридов, морская вода |
| PVC / PP | Низкая стоимость, химически стойкий | Слабые кислоты/щелочи, низкое давление, чувствительные к цене проекты |
7. Варианты конструкции

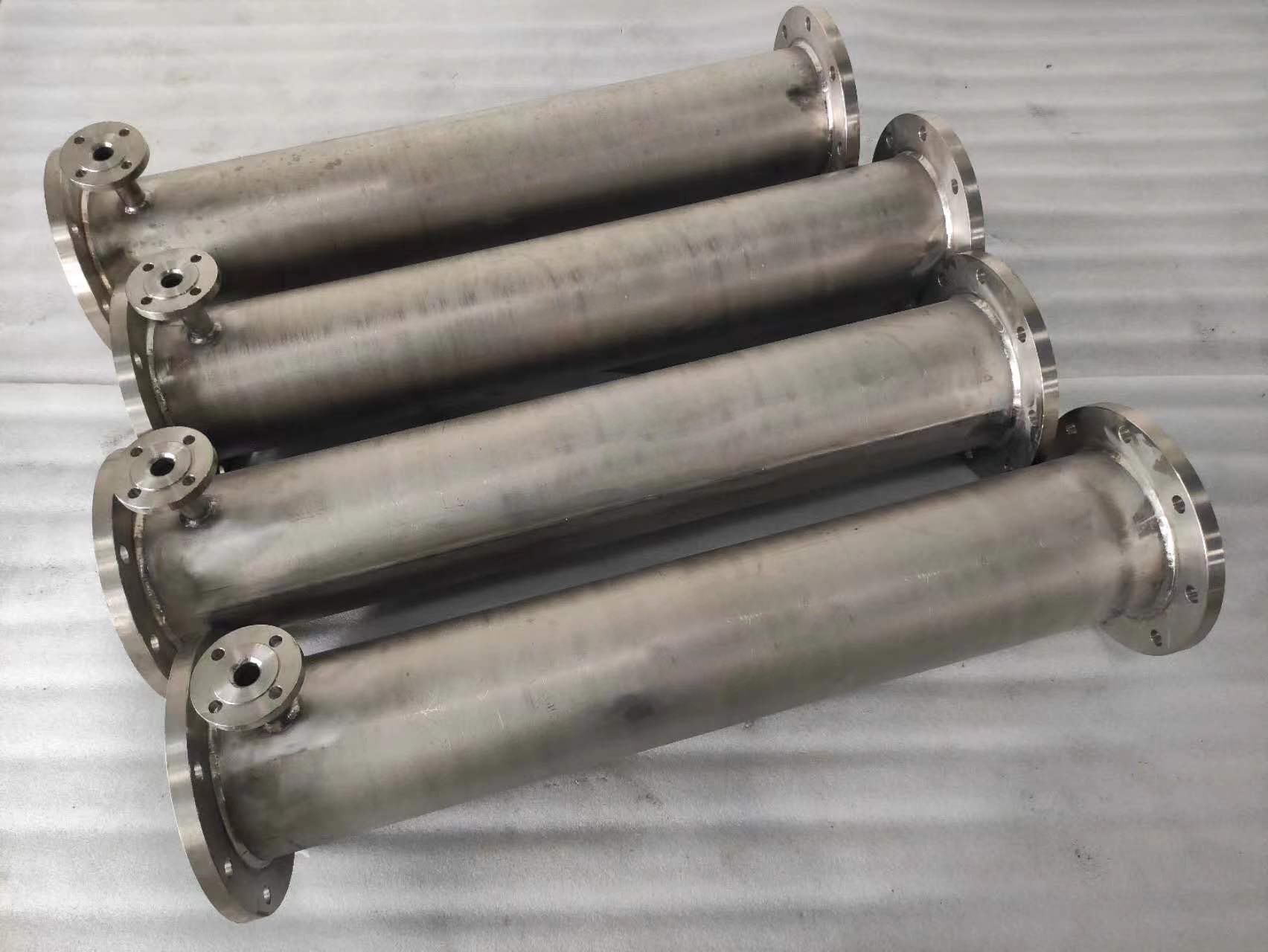

Стационарная сварная
- Наивысшая надежность
- Нет точек утечки
- Более низкая стоимость
- Подходит, когда не требуется частая очистка

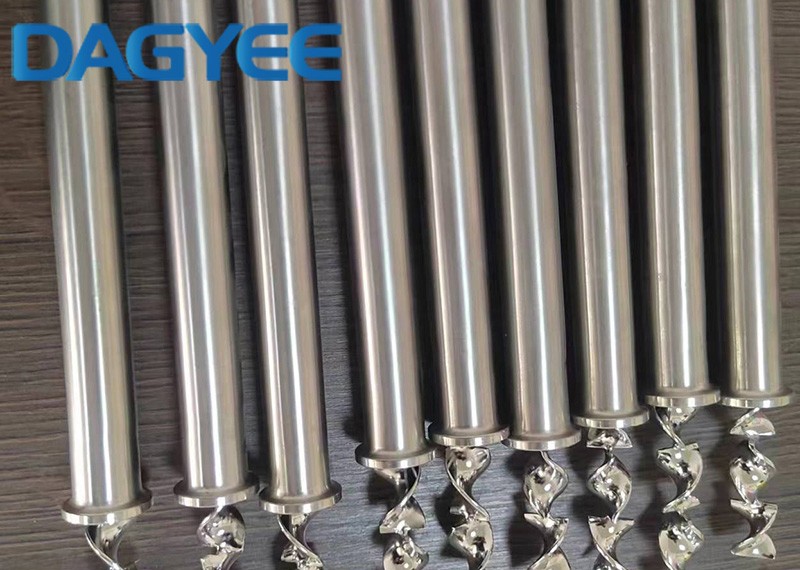

Съемная
- Легко снимать и чистить
- Гибкость
- Подходит для липких сред и санитарных применений
- Более высокая стоимость, возможное ослабление
8. Варианты обработки поверхности
- Шероховатость поверхности Ra≤1,2 мкм
- Подходит для общих промышленных применений
- Шероховатость поверхности Ra≤0,8 мкм
- Санитарный класс для пищевых, молочных, фармацевтических применений
- Устраняет застойные зоны и бактериальные ловушки
- Совместимость с CIP
- Шероховатость поверхности Ra≤0,4 мкм
- Для особо требовательных биотехнологических и фармацевтических применений
9. Почему выбирают статический смеситель DAGYEE SK серии
Широкие каналы позволяют частицам и вязким жидкостям проходить без засорения. Идеален для грязных жидкостей с примесями.
2. Низкое сдвиговое усилие
Защищает текстуру чувствительных к сдвигу продуктов, таких как йогурт, сливки, живые культуры и эмульсии.
3. Нет движущихся частей
Нет двигателей, подшипников, уплотнений и смазочных материалов. Практически нулевое обслуживание. Долгий срок службы.
4. Широкий диапазон размеров
От 10 мм до 500 мм. Расход от 0,15 м³/ч до 706 м³/ч. Найдется модель для любого применения.
5. Полная индивидуализация
Материал, соединение, диаметр трубы, длина, количество элементов, полировка - все на заказ.
6. Санитарные опции
Электрополировка Ra≤0,8 мкм для пищевых, молочных и фармацевтических применений. Совместимость с CIP.
7. Доступные варианты соединений

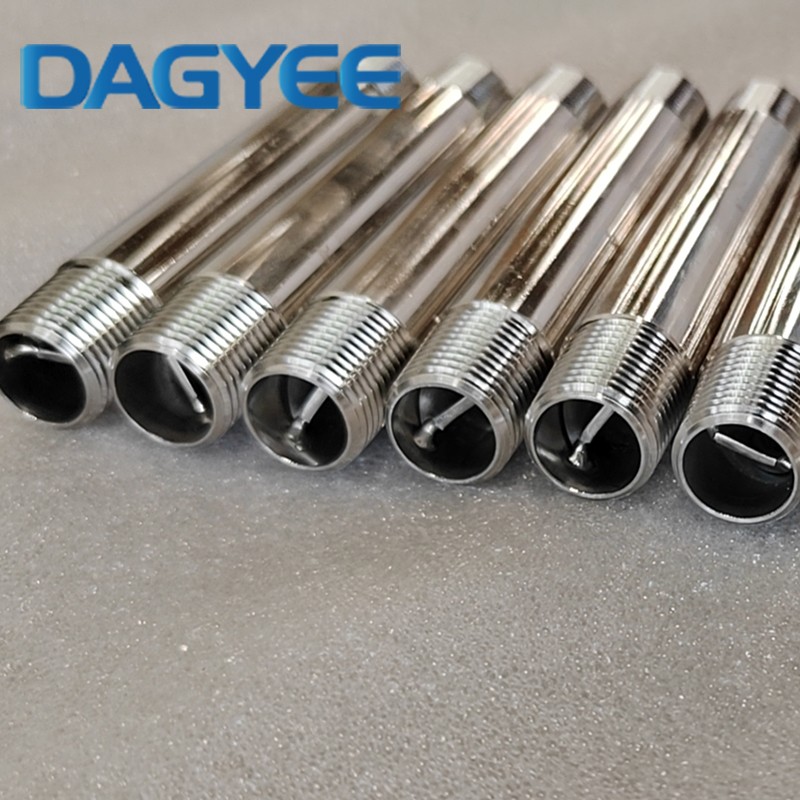

Tri Clamp для санитарных применений, фланцевое для высокого давления, резьбовое для малых диаметров, JIC для гидравлики.
8. Качество и сертификация
ISO 9001 сертификация. Каждый смеситель проходит гидростатическое испытание перед отправкой.
9. Прямая цена производителя
Как прямой производитель, DAGYEE предлагает конкурентоспособные цены без потери качества. Скидки от объема.
10. Техническая поддержка
Инженерная команда предоставляет консультации по применению, расчет размера и помощь в установке.
10. Преимущества перед традиционными смесителями
| Характеристика | Традиционный смеситель | Статический смеситель DAGYEE |
|---|---|---|
| Энергопотребление | Высокое (требуется двигатель) | Нулевое (использует кинетическую энергию жидкости) |
| Затраты на обслуживание | Высокие (износ подшипников и уплотнений) | Сверхнизкие (нет движущихся частей) |
| Занимаемое пространство | Большое (требуется бак) | Маленькое (устанавливается в трубопровод) |
| Время смешивания | Минуты | Секунды |
| Эффект масштабирования | Значительный | Почти незаметный |
| Риск загрязнения | Высокий (смазка, уплотнения) | Нулевой |
Параметр Данные
Бренд DAGYEE
Расположение Китай
Год основания Более 10 лет
Основные продукты SK серия, SV серия, SX серия, санитарный, с рубашкой, высокого давления
Сертификация ISO 9001, FDA, CE (по запросу)
Срок поставки 10-30 дней в зависимости от количества и индивидуализации
Доставка По всему миру морем, авиацией или экспресс-доставкой
Оплата T/T, L/C, Western Union
Гарантия 12 месяцев
Послепродажное обслуживание Техническая поддержка, помощь в установке, поставка запасных частей
