Пластинчатый отстойник для биологической очистки сточных вод – повышение эффективности вторичного отстаивания и предотвращение выноса активного ила
ЧТО ТАКОЕ LAMELLA CLARIFIER
Биологическая очистка сточных вод является основой большинства муниципальных и промышленных очистных сооружений. Ключевой элемент этой технологии – вторичное отстаивание, где активный ил отделяется от очищенной воды и возвращается в систему. Однако именно эта стадия часто становится «узким горлышком»: вынос активного ила, нестабильная работа при пиковых нагрузках и недостаточная эффективность отстаивания приводят к ухудшению качества очистки и нарушению технологических режимов.
Пластинчатые отстойники предлагают эффективное решение этих проблем. Установка тонкослойных модулей в существующие вторичные отстойники позволяет значительно повысить их производительность и качество разделения иловой смеси. Как показывают исследования, использование тонкослойных элементов позволяет сократить эффективное время отстаивания с нескольких часов до 20-30 минут и повысить эффект задержания загрязнений до 80-90%.
Оборудование DAGYEE для биологической очистки позволяет модернизировать существующие отстойники без остановки производства, сократить вынос активного ила на 60-95% и повысить стабильность работы очистных сооружений в целом. Это проверенное решение для станций аэрации, где качество вторичного отстаивания определяет эффективность всей биологической очистки.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
Вторичные отстойники являются критически важным элементом биологической очистки. От качества их работы зависит не только чистота сбрасываемой воды, но и сохранность активного ила, который возвращается в аэротенки. Основные проблемы традиционных вторичных отстойников:
Низкая гидравлическая нагрузка
Скорость восходящего потока ограничена скоростью осаждения иловых хлопьев. При превышении нагрузки происходит вынос ила.
Вынос активного ила
Даже при нормальной работе отстойников часть ила уносится с осветлённой водой, ухудшая качество очистки и снижая концентрацию ила в системе.
Нестабильность при пиковых нагрузках
Сезонные колебания расхода сточных вод, дождевые сбросы и технологические сбои приводят к нарушению гидравлического режима и выносу ила.
Недостаточная площадь осаждения
Строительство новых отстойников требует значительных площадей и капитальных затрат. Расширение существующих сооружений часто невозможно из-за отсутствия свободных территорий.
Обрастание и заиливание
В существующих отстойниках накапливаются отложения, требующие периодической очистки и обслуживания.
Конструктивные особенности
| Особенность | Преимущество |
|---|---|
| Наклонные пластины | Эффективная площадь осаждения значительно превышает занимаемую площадь |
| Оптимальный угол наклона | Самоочищающаяся конструкция — осадок сползает под действием силы тяжести |
| Противоточное движение | Повышенная эффективность осаждения, более плотный осадок |
| Отсутствие движущихся частей | Минимальный износ, низкие эксплуатационные затраты |
| Модульная конструкция | Простота монтажа, гибкость проектирования |
| Коррозионностойкие материалы | Нержавеющая сталь, полиэтилен, инженерные пластики |
| Равномерное распределение потока | Оптимальное использование всей площади пластин |
| Бункер для осадка | Эффективное сгущение и удаление осадка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ LAMELLA CLARIFIER
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)
Ламеллярный клиарификатор Модель

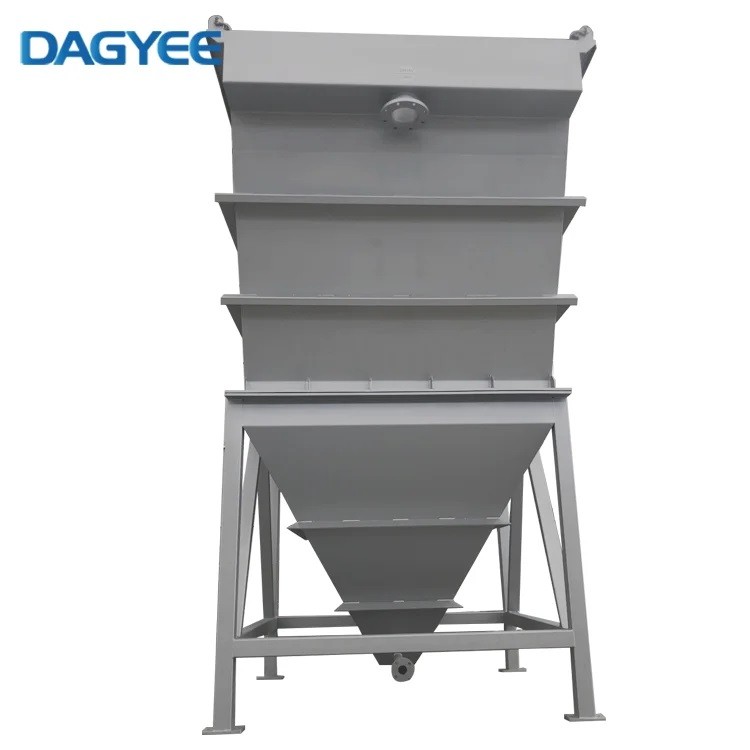

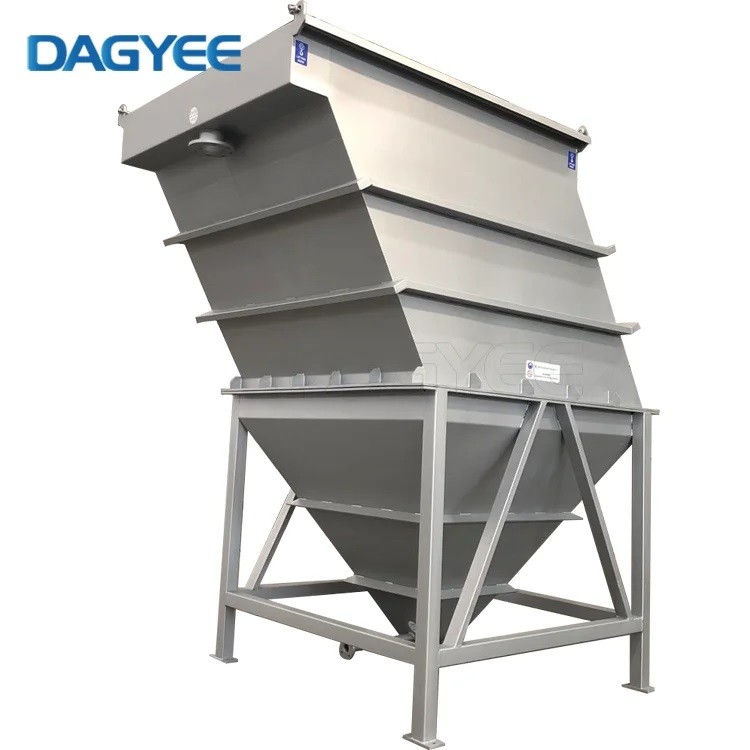

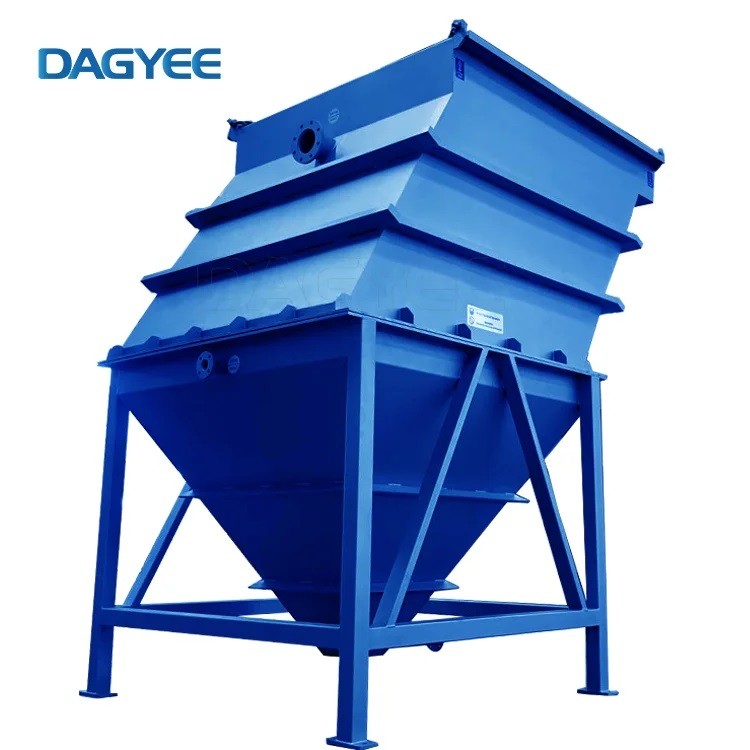

DLC-I. Гравитационный пластинчатый отстойник
V-образный бункер для осадка, простая конструкция, отсутствие энергопотребления.

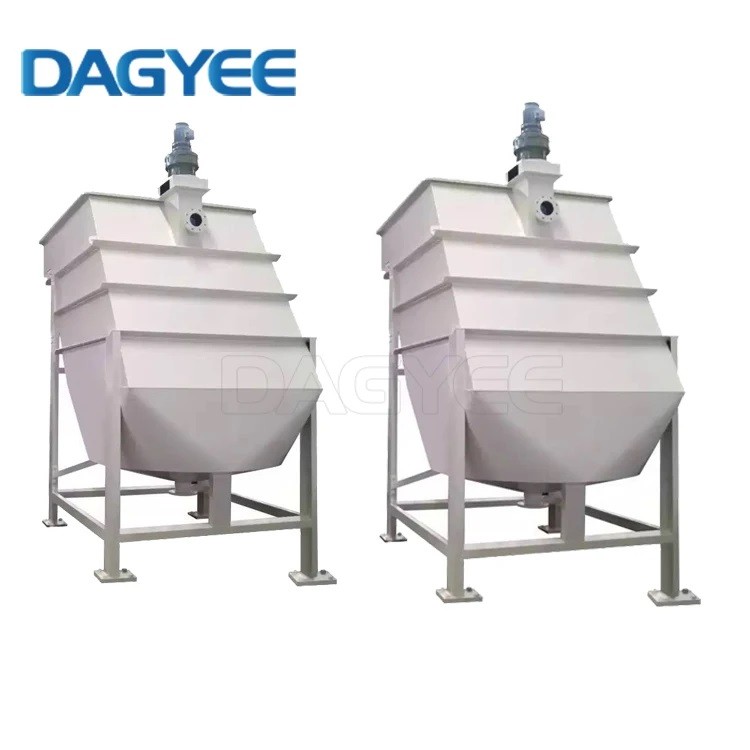

DLC-II. Пластинчатый отстойник со скребком
Дополнительно оснащён механической системой привода. Обеспечивает более качественное и стабильное удаление осадка. Рекомендуется для установок с высокой производительностью.

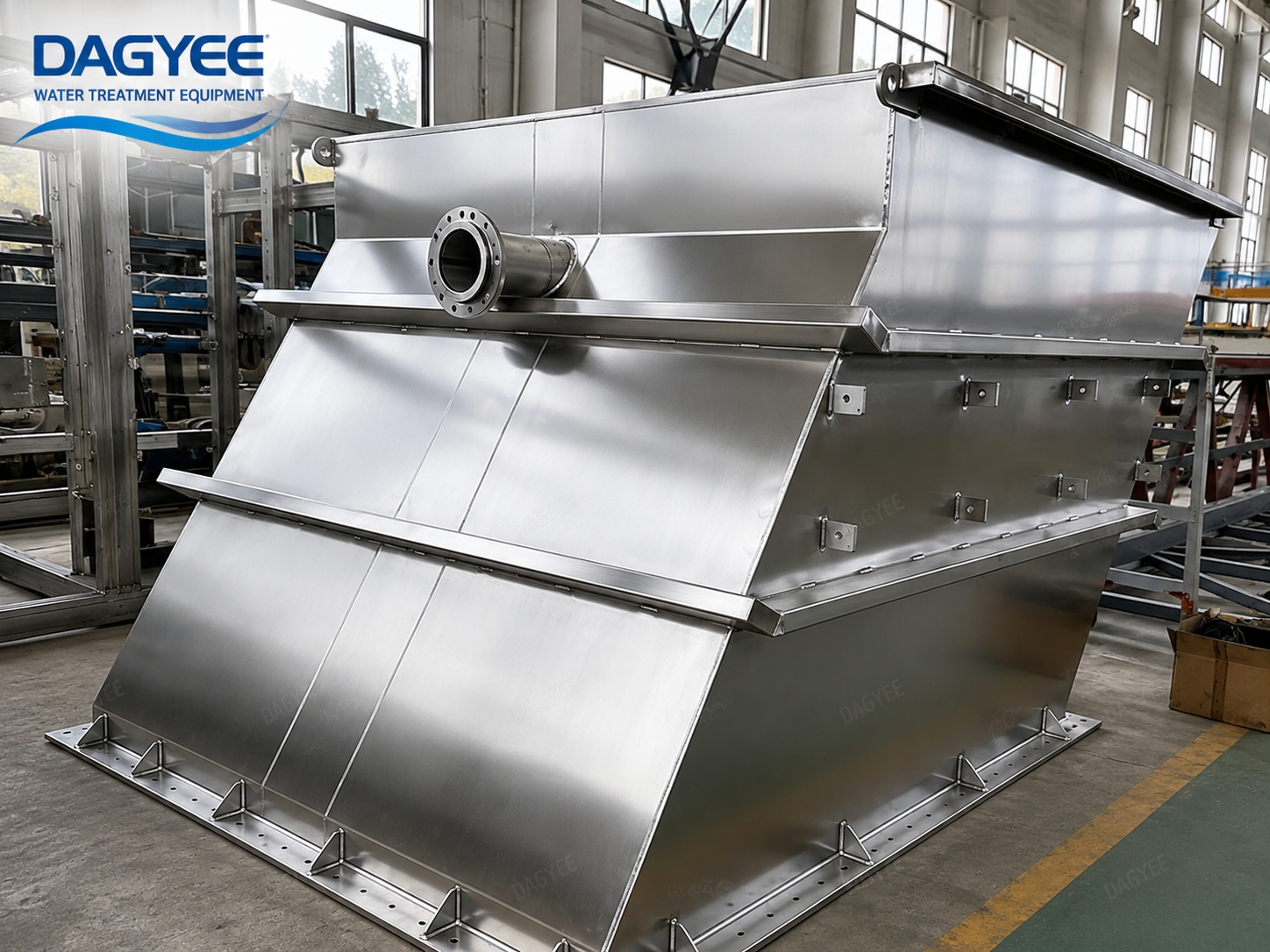

DLC-III. Гидравлический пластинчатый отстойник повышенной эффективности
Уменьшенная занимаемая площадь, высокая эффективность осаждения, разборная конструкция для удобства транспортировки.
| Модель | Производительность (м³/ч) | Присоединительные размеры труб (мм) | Габаритные размеры (м) | |||||
|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Промывка | Д | Ш | В | ||
| DLC-5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.60 | 2.90 |
| DLC-10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3.00 |
| DLC-15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-30 | 30 | 150 | 150 | 50 | 50 | 4.20 | 2.22 | 3.00 |
| DLC-40 | 40 | 150 | 150 | 50 | 50 | 4.00 | 2.80 | 3.00 |
| DLC-50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3.00 |
| DLC-60 | 60 | 200 | 200 | 50 | 50 | 4.70 | 3.00 | 3.00 |
| DLC-70 | 70 | 250 | 200 | 50 | 50 | 6.40 | 2.60 | 3.00 |
| DLC-80 | 80 | 250 | 200 | 50 | 50 | 6.80 | 2.82 | 3.00 |
| DLC-100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3.00 |
Требования к предварительной подготовке
Эффективность пластинчатого отстойника зависит от правильной предварительной подготовки воды. Без предварительной обработки эффективность снижается.
Рекомендуемые этапы подготовки:
-
Коагуляция/флокуляция — для мелких частиц добавление коагулянтов и флокулянтов необходимо для образования крупных хлопьев
-
Тонкое процеживание — удаление крупного мусора, который может забить каналы пластин
-
Удаление песка и жиров — предотвращение накопления тяжёлых и плавающих веществ
-
Корректировка pH — для оптимизации флокуляции и осаждения
Преимущества перед традиционными отстойник
| Характеристика | Традиционный отстойник | Пластинчатый отстойник | Преимущество |
|---|---|---|---|
| Занимаемая площадь | Большая | Значительно меньше | Экономия пространства |
| Площадь осаждения на 1 м² | Небольшая | Большая | Высокая эффективность |
| Время пребывания | Часы | Минуты | Более быстрая обработка |
| Плотность осадка | Низкая | Высокая | Снижение затрат на утилизацию |
| Движущиеся части | Есть (мешалки, скребки) | Отсутствуют | Низкие эксплуатационные затраты |
| Энергопотребление | Умеренное | Минимальное | Экономия энергии |
| Стоимость установки | Высокая (строительство) | Ниже (модульная конструкция) | Снижение затрат |
| Надёжность | Средняя | Высокая | Длительный срок службы |
Контакты
Пластинчатый отстойник для биологической очистки DAGYEE – это эффективное решение для повышения качества вторичного отстаивания и предотвращения выноса активного ила. Оборудование позволяет модернизировать существующие очистные сооружения без капитального строительства, увеличить производительность и улучшить качество очистки.
Наши специалисты готовы провести обследование ваших отстойников, разработать индивидуальное решение и выполнить модернизацию в кратчайшие сроки.
Свяжитесь с нашей командой для консультации по модернизации ваших очистных сооружений.
