Пластинчатый отстойник-осветлитель для систем оборотного водоснабжения – эффективное удаление взвешенных веществ из циркулирующей воды
ЧТО ТАКОЕ LAMELLA CLARIFIER
Муниципальные очистные сооружения сталкиваются с постоянным ужесточением требований к качеству очистки сточных вод. Нормативы по содержанию взвешенных веществ, фосфору и азоту становятся всё более жёсткими. При этом многие существующие станции аэрации работают на пределе своих возможностей, испытывая гидравлические перегрузки и не обеспечивая требуемого качества очистки. Строительство новых сооружений требует значительных капитальных затрат и длительного времени.
Пластинчатый отстойник с системой флокуляции представляет собой эффективное решение для модернизации муниципальных очистных сооружений. Установка тонкослойных модулей в существующие бассейны вторичных отстойников позволяет увеличить их производительность до 50% без расширения площадей. Применение флокуляции обеспечивает образование крупных, хорошо осаждающихся хлопьев, что значительно улучшает качество осветлённой воды и повышает эффективность удаления взвешенных веществ и фосфора.
Внедрение пластинчатых отстойников с флокуляцией на муниципальных очистных сооружениях позволяет достичь стабильного качества очистки, соответствующего современным нормативам, при минимальных капитальных и эксплуатационных затратах.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
Система сочетает в себе два ключевых процесса: флокуляцию для образования крупных осаждающихся хлопьев и пластинчатое отстаивание для их эффективного отделения.
Технологический процесс
Этап 1: Химическая обработка
В поток сточных вод перед отстойником дозируются реагенты. Для удаления взвешенных веществ используются флокулянты, которые связывают мелкие частицы в крупные хлопья. Для удаления фосфора добавляются коагулянты (соли алюминия или железа), которые образуют нерастворимые фосфаты, также выпадающие в осадок.
Этап 2: Флокуляция
Вода с реагентами поступает в камеру флокуляции, где при медленном перемешивании происходит образование крупных, прочных и хорошо осаждающихся хлопьев. Правильно подобранная дозировка реагентов и время флокуляции критически важны для эффективности всей системы.
Этап 3: Подача на пластины
Флокулированная вода равномерно распределяется по всему сечению пластинчатого отстойника через специальное распределительное устройство. Равномерное распределение обеспечивает оптимальное использование всей площади пластин.
Этап 4: Осаждение на пластинах
Вода движется вверх между наклонными пластинами, установленными под углом 55-60° к горизонту. Крупные хлопья эффективно осаждаются на пластинах и сползают в бункер для осадка. Осветлённая вода переливается в сборные лотки.
Этап 5: Удаление осадка
Осадок, содержащий взвешенные вещества и химически осаждённый фосфор, периодически удаляется из бункера и направляется на дальнейшую обработку (уплотнение, обезвоживание).
Этап 6: Контроль качества
Система оснащена приборами контроля качества воды, позволяющими корректировать дозировку реагентов в зависимости от состава поступающих сточных вод.
Конструктивные особенности
| Особенность | Преимущество |
|---|---|
| Наклонные пластины | Эффективная площадь осаждения значительно превышает занимаемую площадь |
| Оптимальный угол наклона | Самоочищающаяся конструкция — осадок сползает под действием силы тяжести |
| Противоточное движение | Повышенная эффективность осаждения, более плотный осадок |
| Отсутствие движущихся частей | Минимальный износ, низкие эксплуатационные затраты |
| Модульная конструкция | Простота монтажа, гибкость проектирования |
| Коррозионностойкие материалы | Нержавеющая сталь, полиэтилен, инженерные пластики |
| Равномерное распределение потока | Оптимальное использование всей площади пластин |
| Бункер для осадка | Эффективное сгущение и удаление осадка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ LAMELLA CLARIFIER
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)
Ламеллярный клиарификатор Модель

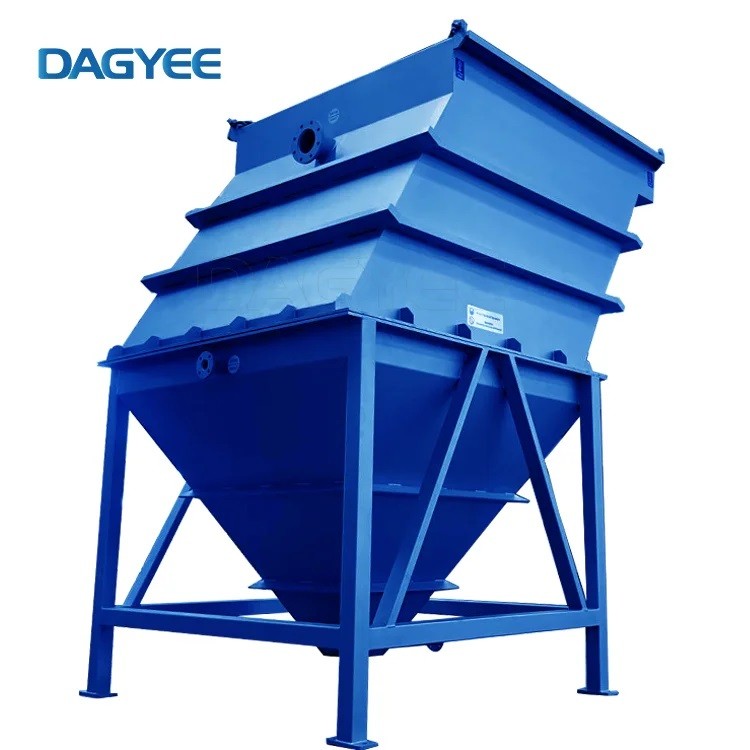

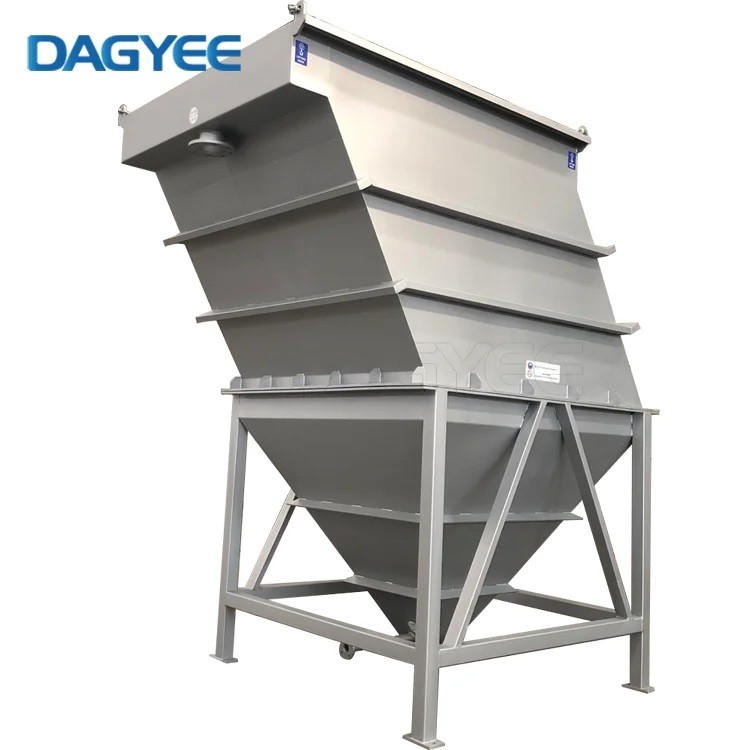

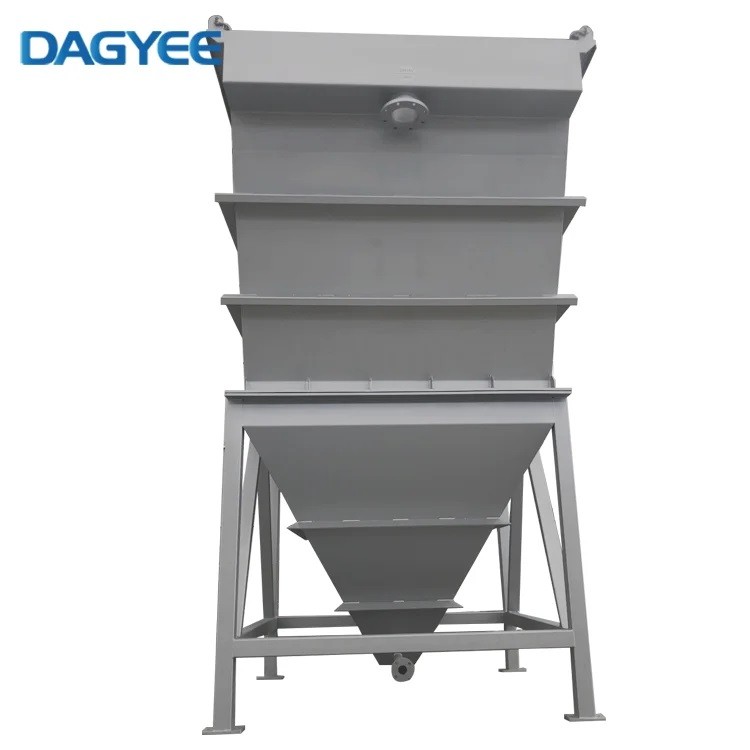

DLC-I. Гравитационный пластинчатый отстойник
V-образный бункер для осадка, простая конструкция, отсутствие энергопотребления.

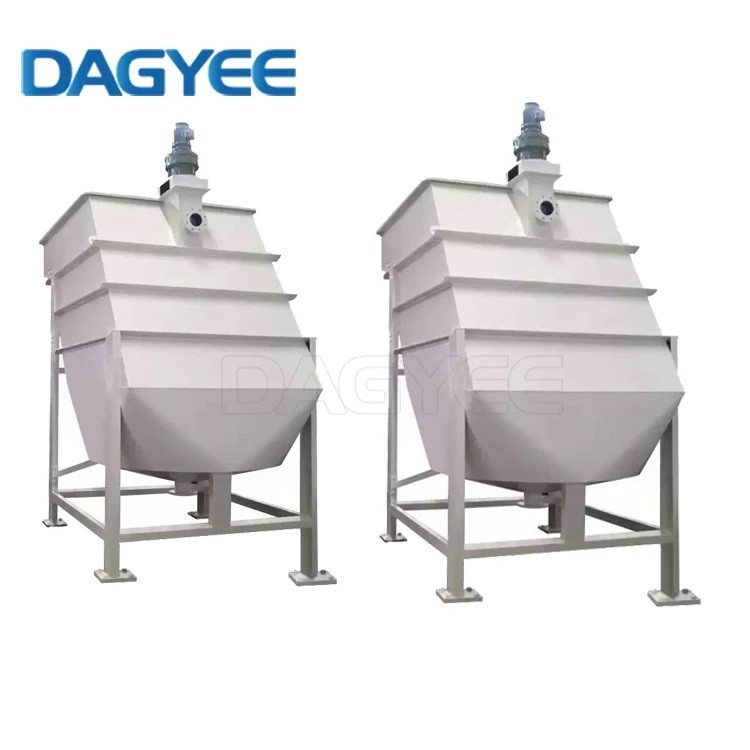

DLC-II. Пластинчатый отстойник со скребком
Дополнительно оснащён механической системой привода. Обеспечивает более качественное и стабильное удаление осадка. Рекомендуется для установок с высокой производительностью.
DLC-III. Гидравлический пластинчатый отстойник повышенной эффективности
Уменьшенная занимаемая площадь, высокая эффективность осаждения, разборная конструкция для удобства транспортировки.
| Модель | Производительность (м³/ч) | Присоединительные размеры труб (мм) | Габаритные размеры (м) | |||||
|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Промывка | Д | Ш | В | ||
| DLC-5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.60 | 2.90 |
| DLC-10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3.00 |
| DLC-15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-30 | 30 | 150 | 150 | 50 | 50 | 4.20 | 2.22 | 3.00 |
| DLC-40 | 40 | 150 | 150 | 50 | 50 | 4.00 | 2.80 | 3.00 |
| DLC-50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3.00 |
| DLC-60 | 60 | 200 | 200 | 50 | 50 | 4.70 | 3.00 | 3.00 |
| DLC-70 | 70 | 250 | 200 | 50 | 50 | 6.40 | 2.60 | 3.00 |
| DLC-80 | 80 | 250 | 200 | 50 | 50 | 6.80 | 2.82 | 3.00 |
| DLC-100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3.00 |
Требования к предварительной подготовке
Эффективность пластинчатого отстойника зависит от правильной предварительной подготовки воды. Без предварительной обработки эффективность снижается.
Рекомендуемые этапы подготовки:
-
Коагуляция/флокуляция — для мелких частиц добавление коагулянтов и флокулянтов необходимо для образования крупных хлопьев
-
Тонкое процеживание — удаление крупного мусора, который может забить каналы пластин
-
Удаление песка и жиров — предотвращение накопления тяжёлых и плавающих веществ
-
Корректировка pH — для оптимизации флокуляции и осаждения
Преимущества перед традиционными отстойник
| Характеристика | Традиционный отстойник | Пластинчатый отстойник | Преимущество |
|---|---|---|---|
| Занимаемая площадь | Большая | Значительно меньше | Экономия пространства |
| Площадь осаждения на 1 м² | Небольшая | Большая | Высокая эффективность |
| Время пребывания | Часы | Минуты | Более быстрая обработка |
| Плотность осадка | Низкая | Высокая | Снижение затрат на утилизацию |
| Движущиеся части | Есть (мешалки, скребки) | Отсутствуют | Низкие эксплуатационные затраты |
| Энергопотребление | Умеренное | Минимальное | Экономия энергии |
| Стоимость установки | Высокая (строительство) | Ниже (модульная конструкция) | Снижение затрат |
| Надёжность | Средняя | Высокая | Длительный срок службы |
Контакты
Пластинчатый отстойник с флокуляцией DAGYEE – это эффективное решение для модернизации муниципальных очистных сооружений. Оборудование позволяет увеличить производительность существующих отстойников, повысить качество очистки и обеспечить соответствие современным нормативам при минимальных капитальных и эксплуатационных затратах.
Наши специалисты готовы провести обследование ваших очистных сооружений, разработать индивидуальное решение и выполнить модернизацию в кратчайшие сроки.
Свяжитесь с нашей командой для консультации по модернизации ваших муниципальных очистных сооружений.
