Пластинчатый отстойник для очистки промышленных и ливневых сточных вод – компактное решение для удаления взвешенных веществ
ЧТО ТАКОЕ LAMELLA CLARIFIER
Очистка промышленных и ливневых сточных вод от взвешенных веществ – одна из ключевых задач на многих предприятиях. Песок, ил, частицы грунта, окалина, взвеси различного происхождения попадают в сточные воды и требуют удаления перед сбросом в городскую канализацию или водоёмы. Традиционные отстойники занимают огромные площади, требуют значительных капитальных затрат и длительного времени на строительство.
Пластинчатый отстойник (ламелльный осадитель) предлагает эффективную альтернативу. Использование системы наклонных пластин позволяет создать большую эффективную площадь осаждения в компактном корпусе. В результате оборудование занимает до 90% меньше площади по сравнению с традиционными отстойниками при той же производительности.
Оборудование DAGYEE предназначено для очистки промышленных сточных вод, ливневых стоков, удаления песка, ила и взвешенных веществ на предприятиях различных отраслей. Надёжная конструкция без движущихся частей обеспечивает минимальные эксплуатационные затраты и длительный срок службы.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
Пластинчатый отстойник работает на принципе тонкослойного осаждения, реализованного в виде системы параллельных наклонных пластин.
Основной принцип
В традиционном отстойнике частицы осаждаются вертикально. Для эффективного разделения требуется большая площадь поверхности. В пластинчатом отстойнике наклонные пластины значительно увеличивают эффективную площадь осаждения – общая эффективная площадь равна сумме горизонтальных проекций всех пластин. Это позволяет достичь такой же производительности, как у традиционного отстойника, но на значительно меньшей площади.
Технологический процесс
Этап 1: Подача и распределение воды
Осветляемая вода поступает в отстойник через распределительное устройство в нижней части ламельного блока. Это обеспечивает равномерное распределение потока между пластинами. Для эффективной работы рекомендуется предварительная обработка воды коагулянтами и флокулянтами для образования крупных хлопьев.
Этап 2: Восходящий поток и осаждение
Вода движется вверх между наклонными пластинами, установленными под углом 55-60° к горизонту. При подъёме воды взвешенные частицы оседают на нижней поверхности каждой пластины. Каждый зазор между пластинами работает как отдельный отстойник, что обеспечивает высокую эффективность осаждения.
Этап 3: Сползание осадка
Осевшие частицы под действием силы тяжести сползают по наклонной поверхности пластины вниз и накапливаются в бункере для осадка. Благодаря оптимальному углу наклона пластины самоочищаются, и осадок не накапливается на них.
Этап 4: Сбор осветлённой воды
Осветлённая вода продолжает движение вверх и переливается через сборные лотки в верхней части отстойника. Качество осветлённой воды стабильно и не зависит от колебаний исходной мутности.
Этап 5: Удаление осадка
Накопленный осадок периодически удаляется из нижнего бункера для дальнейшей обработки или утилизации. Благодаря высокой степени уплотнения объём осадка значительно сокращается.
Конструктивные особенности
| Особенность | Преимущество |
|---|---|
| Наклонные пластины | Эффективная площадь осаждения значительно превышает занимаемую площадь |
| Оптимальный угол наклона | Самоочищающаяся конструкция — осадок сползает под действием силы тяжести |
| Противоточное движение | Повышенная эффективность осаждения, более плотный осадок |
| Отсутствие движущихся частей | Минимальный износ, низкие эксплуатационные затраты |
| Модульная конструкция | Простота монтажа, гибкость проектирования |
| Коррозионностойкие материалы | Нержавеющая сталь, полиэтилен, инженерные пластики |
| Равномерное распределение потока | Оптимальное использование всей площади пластин |
| Бункер для осадка | Эффективное сгущение и удаление осадка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ LAMELLA CLARIFIER
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)
Ламеллярный клиарификатор Модель

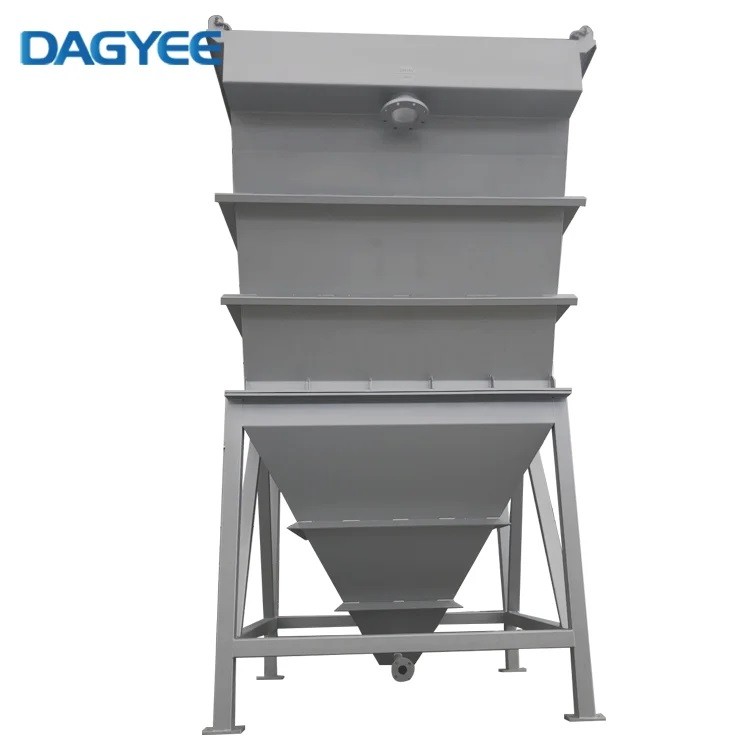

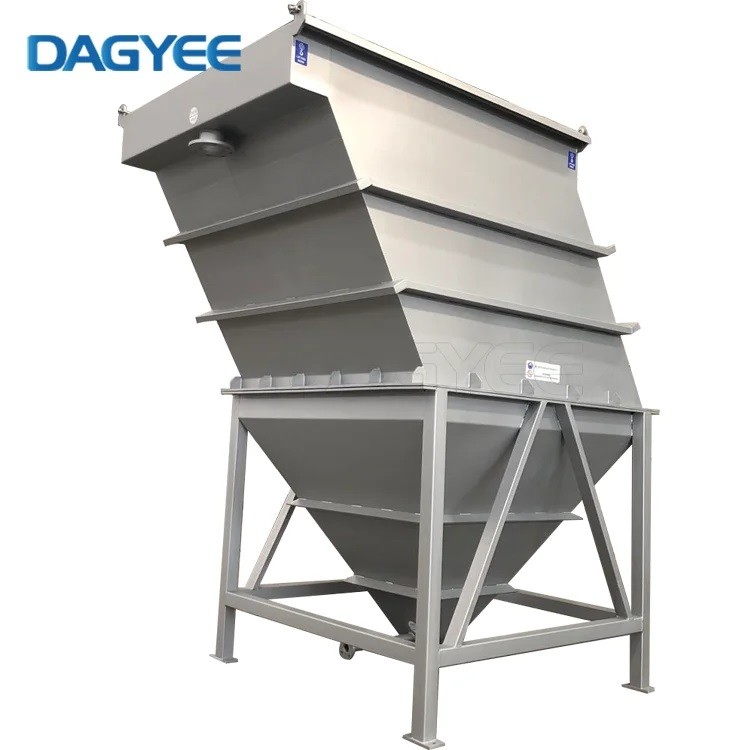

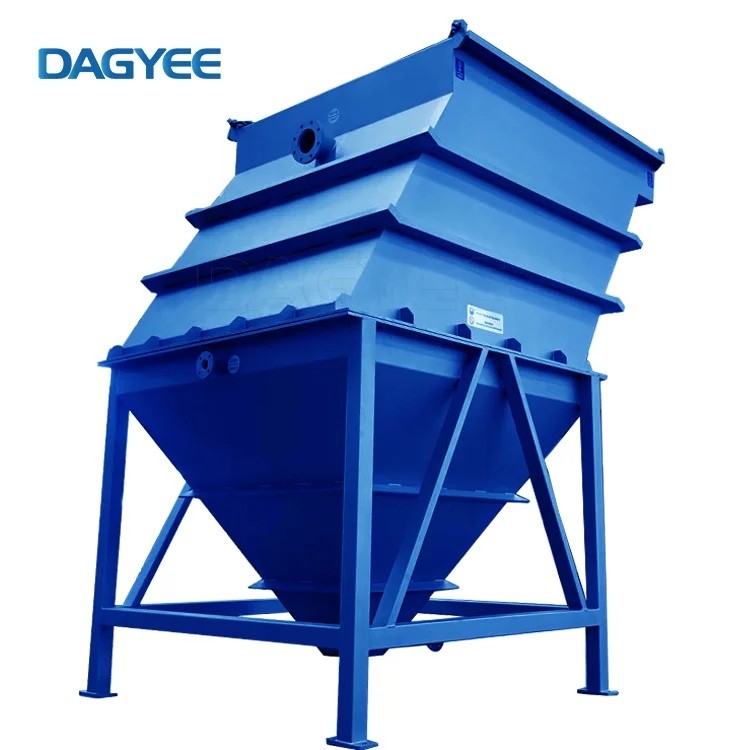

DLC-I. Гравитационный пластинчатый отстойник
V-образный бункер для осадка, простая конструкция, отсутствие энергопотребления.

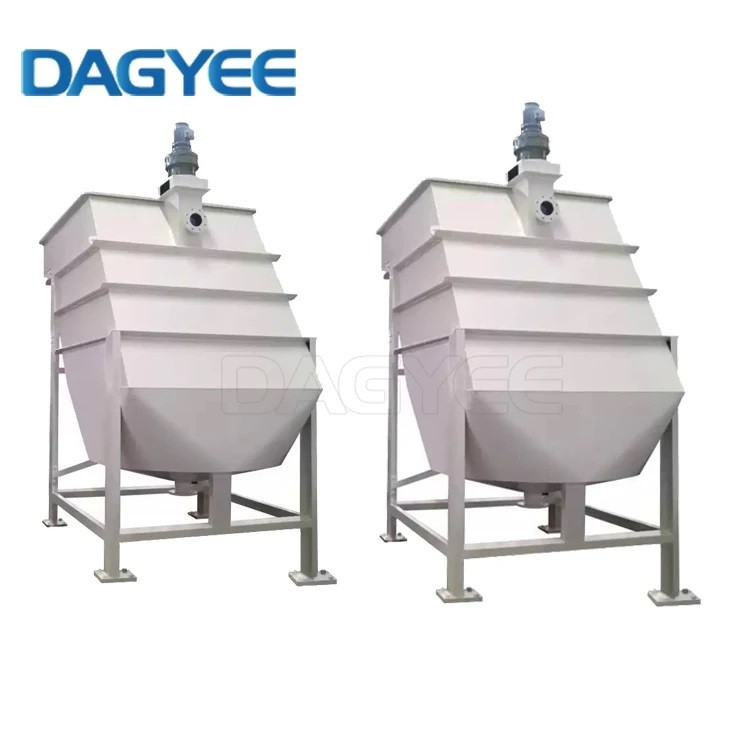

DLC-II. Пластинчатый отстойник со скребком
Дополнительно оснащён механической системой привода. Обеспечивает более качественное и стабильное удаление осадка. Рекомендуется для установок с высокой производительностью.
DLC-III. Гидравлический пластинчатый отстойник повышенной эффективности
Уменьшенная занимаемая площадь, высокая эффективность осаждения, разборная конструкция для удобства транспортировки.
| Модель | Производительность (м³/ч) | Присоединительные размеры труб (мм) | Габаритные размеры (м) | |||||
|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Промывка | Д | Ш | В | ||
| DLC-5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.60 | 2.90 |
| DLC-10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3.00 |
| DLC-15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-30 | 30 | 150 | 150 | 50 | 50 | 4.20 | 2.22 | 3.00 |
| DLC-40 | 40 | 150 | 150 | 50 | 50 | 4.00 | 2.80 | 3.00 |
| DLC-50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3.00 |
| DLC-60 | 60 | 200 | 200 | 50 | 50 | 4.70 | 3.00 | 3.00 |
| DLC-70 | 70 | 250 | 200 | 50 | 50 | 6.40 | 2.60 | 3.00 |
| DLC-80 | 80 | 250 | 200 | 50 | 50 | 6.80 | 2.82 | 3.00 |
| DLC-100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3.00 |
Требования к предварительной подготовке
Эффективность пластинчатого отстойника зависит от правильной предварительной подготовки воды. Без предварительной обработки эффективность снижается.
Рекомендуемые этапы подготовки:
-
Коагуляция/флокуляция — для мелких частиц добавление коагулянтов и флокулянтов необходимо для образования крупных хлопьев
-
Тонкое процеживание — удаление крупного мусора, который может забить каналы пластин
-
Удаление песка и жиров — предотвращение накопления тяжёлых и плавающих веществ
-
Корректировка pH — для оптимизации флокуляции и осаждения
Преимущества перед традиционными отстойник
| Характеристика | Традиционный отстойник | Пластинчатый отстойник | Преимущество |
|---|---|---|---|
| Занимаемая площадь | Большая | Значительно меньше | Экономия пространства |
| Площадь осаждения на 1 м² | Небольшая | Большая | Высокая эффективность |
| Время пребывания | Часы | Минуты | Более быстрая обработка |
| Плотность осадка | Низкая | Высокая | Снижение затрат на утилизацию |
| Движущиеся части | Есть (мешалки, скребки) | Отсутствуют | Низкие эксплуатационные затраты |
| Энергопотребление | Умеренное | Минимальное | Экономия энергии |
| Стоимость установки | Высокая (строительство) | Ниже (модульная конструкция) | Снижение затрат |
| Надёжность | Средняя | Высокая | Длительный срок службы |
Контакты
Пластинчатый отстойник DAGYEE – это компактное, эффективное и надёжное решение для очистки промышленных и ливневых сточных вод от взвешенных веществ. Сочетание большой эффективной площади осаждения с компактными габаритами позволяет значительно снизить капитальные затраты и упростить эксплуатацию.
Наши специалисты готовы помочь с подбором оборудования и подготовкой коммерческого предложения с учётом ваших требований.
Свяжитесь с нашей командой для консультации по подбору оптимальной модели для вашего объекта.
