Описание
Пластинчатый отстойник для предварительной очистки поверхностных вод – эффективное удаление взвешенных веществ и мутности
ЧТО ТАКОЕ LAMELLA CLARIFIER
Поверхностные воды – реки, озёра, водохранилища – являются основным источником питьевого водоснабжения для многих городов и промышленных предприятий. Однако качество поверхностных вод сильно варьируется в зависимости от сезона, погодных условий и антропогенного воздействия. В периоды паводков и дождей мутность воды резко возрастает, содержание взвешенных веществ увеличивается в десятки раз. Эффективная предварительная очистка поверхностных вод становится критически важной задачей для обеспечения надёжной работы систем водоснабжения.
Пластинчатый отстойник DAGYEE представляет собой эффективное решение для удаления взвешенных веществ, песка, ила и снижения мутности поверхностных вод. Использование наклонных пластин позволяет значительно увеличить площадь осаждения и сократить занимаемую площадь по сравнению с традиционными отстойниками. Оборудование успешно применяется на станциях водоподготовки для подготовки питьевой воды, а также на промышленных предприятиях, использующих поверхностные воды для технологических нужд.
Это надёжное, экономичное и простое в эксплуатации решение, обеспечивающее стабильное качество воды на выходе независимо от колебаний мутности исходной воды.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
Пластинчатый отстойник работает по принципу тонкослойного осаждения, обеспечивая эффективное удаление взвешенных частиц из поверхностных вод.
Технологический процесс
Этап 1: Забор исходной воды
Поверхностная вода забирается из реки, озера или водохранилища. На входе устанавливается грубая решётка для удаления крупного мусора и плавающих предметов.
Этап 2: Предварительная обработка (рекомендуется)
Для удаления коллоидных частиц и мелких взвесей в воду добавляются коагулянты. Это позволяет сформировать крупные хлопья, которые эффективно осаждаются в отстойнике. В периоды высокой мутности обработка коагулянтами особенно важна.
Этап 3: Подача и распределение воды
Вода равномерно распределяется по всему сечению отстойника через специальное распределительное устройство. Это обеспечивает оптимальное использование площади пластин.
Этап 4: Осаждение на пластинах
Вода движется вверх между наклонными пластинами, установленными под углом 55-60° к горизонту. Взвешенные частицы и хлопья оседают на нижней поверхности пластин и под действием силы тяжести сползают в бункер для осадка. Осветлённая вода проходит через пластины и переливается в сборные лотки.
Этап 5: Сбор осветлённой воды
Осветлённая вода собирается в верхней части отстойника и направляется на дальнейшую обработку – фильтрацию, обеззараживание или использование в технологических целях.
Этап 6: Удаление осадка
Накопившийся осадок периодически удаляется из бункера. Объём осадка может быть значительным в периоды высокой мутности, поэтому система удаления осадка должна быть рассчитана на переменные нагрузки.
Что удаляет система
- Взвешенные вещества – песок, ил, глина, растительные остатки и другие твёрдые частицы удаляются с высокой эффективностью.
- Мутность – вода становится прозрачной, показатели мутности снижаются до минимальных значений.
- Песок и абразивные частицы – удаление крупных и средних частиц защищает насосы и трубопроводы от абразивного износа.
- Органические взвеси – растительные остатки, водоросли, планктон удаляются в составе взвешенных веществ.
- Коллоидные частицы – при добавлении коагулянтов коллоидные частицы образуют хлопья и эффективно осаждаются.
- Цветность – частично снижается за счёт удаления окрашенных взвешенных частиц.
Конструктивные особенности
| Особенность | Преимущество |
|---|---|
| Наклонные пластины | Эффективная площадь осаждения значительно превышает занимаемую площадь |
| Оптимальный угол наклона | Самоочищающаяся конструкция — осадок сползает под действием силы тяжести |
| Противоточное движение | Повышенная эффективность осаждения, более плотный осадок |
| Отсутствие движущихся частей | Минимальный износ, низкие эксплуатационные затраты |
| Модульная конструкция | Простота монтажа, гибкость проектирования |
| Коррозионностойкие материалы | Нержавеющая сталь, полиэтилен, инженерные пластики |
| Равномерное распределение потока | Оптимальное использование всей площади пластин |
| Бункер для осадка | Эффективное сгущение и удаление осадка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ LAMELLA CLARIFIER
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)

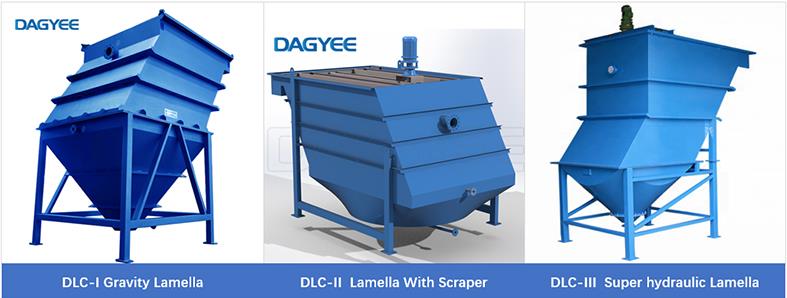

Ламеллярный клиарификатор Модель

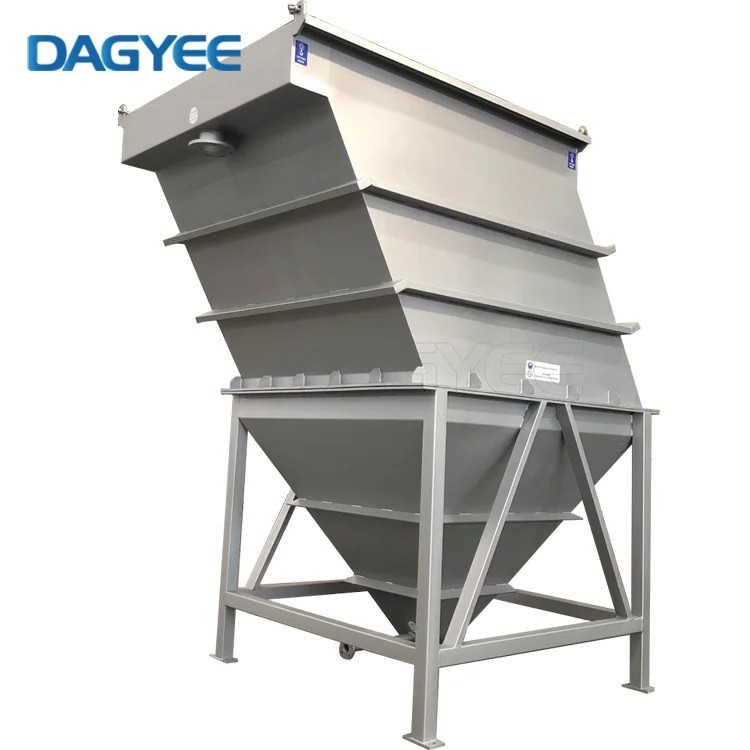

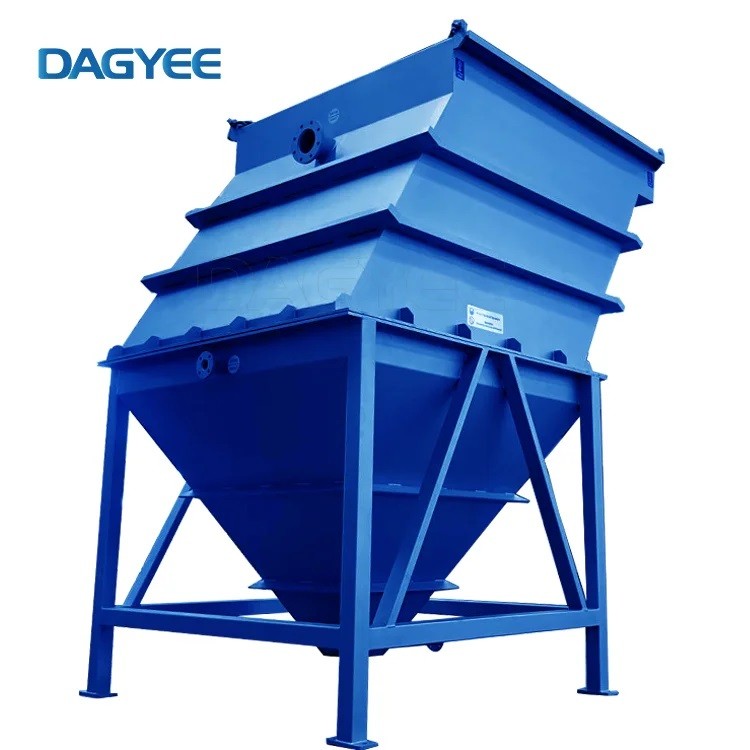

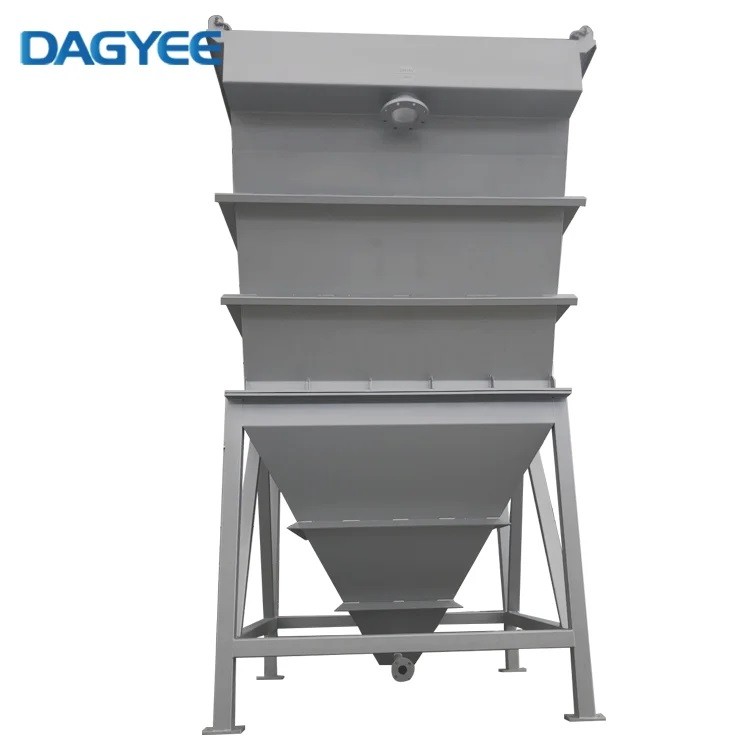

DLC-I. Гравитационный пластинчатый отстойник
V-образный бункер для осадка, простая конструкция, отсутствие энергопотребления.

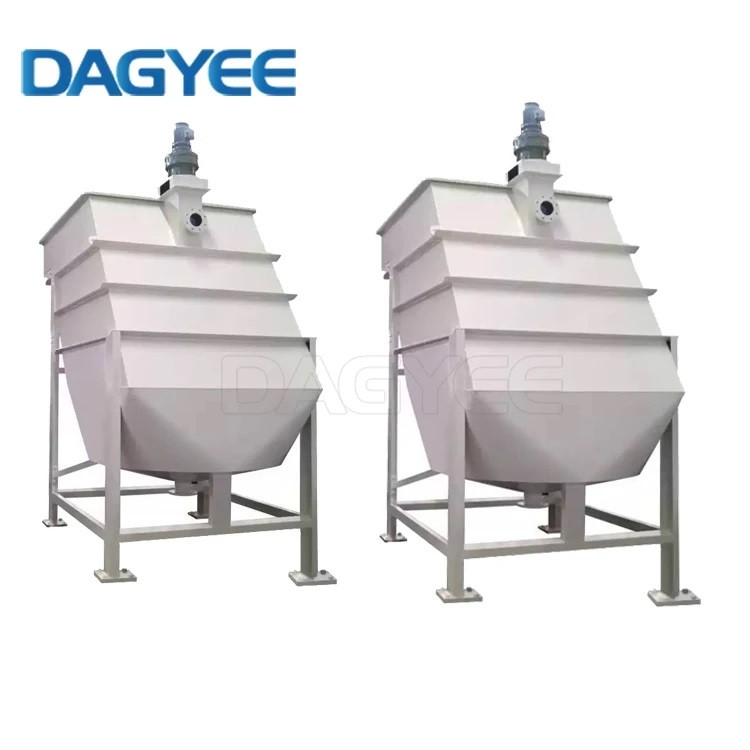

DLC-II. Пластинчатый отстойник со скребком
Дополнительно оснащён механической системой привода. Обеспечивает более качественное и стабильное удаление осадка. Рекомендуется для установок с высокой производительностью.
DLC-III. Гидравлический пластинчатый отстойник повышенной эффективности
Уменьшенная занимаемая площадь, высокая эффективность осаждения, разборная конструкция для удобства транспортировки.
| Модель | Производительность (м³/ч) | Присоединительные размеры труб (мм) | Габаритные размеры (м) | |||||
|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Промывка | Д | Ш | В | ||
| DLC-5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.60 | 2.90 |
| DLC-10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3.00 |
| DLC-15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-30 | 30 | 150 | 150 | 50 | 50 | 4.20 | 2.22 | 3.00 |
| DLC-40 | 40 | 150 | 150 | 50 | 50 | 4.00 | 2.80 | 3.00 |
| DLC-50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3.00 |
| DLC-60 | 60 | 200 | 200 | 50 | 50 | 4.70 | 3.00 | 3.00 |
| DLC-70 | 70 | 250 | 200 | 50 | 50 | 6.40 | 2.60 | 3.00 |
| DLC-80 | 80 | 250 | 200 | 50 | 50 | 6.80 | 2.82 | 3.00 |
| DLC-100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3.00 |
Требования к предварительной подготовке
Эффективность пластинчатого отстойника зависит от правильной предварительной подготовки воды. Без предварительной обработки эффективность снижается.
Рекомендуемые этапы подготовки:
-
Коагуляция/флокуляция — для мелких частиц добавление коагулянтов и флокулянтов необходимо для образования крупных хлопьев
-
Тонкое процеживание — удаление крупного мусора, который может забить каналы пластин
-
Удаление песка и жиров — предотвращение накопления тяжёлых и плавающих веществ
-
Корректировка pH — для оптимизации флокуляции и осаждения
Преимущества перед традиционными отстойник
| Характеристика | Традиционный отстойник | Пластинчатый отстойник | Преимущество |
|---|---|---|---|
| Занимаемая площадь | Большая | Значительно меньше | Экономия пространства |
| Площадь осаждения на 1 м² | Небольшая | Большая | Высокая эффективность |
| Время пребывания | Часы | Минуты | Более быстрая обработка |
| Плотность осадка | Низкая | Высокая | Снижение затрат на утилизацию |
| Движущиеся части | Есть (мешалки, скребки) | Отсутствуют | Низкие эксплуатационные затраты |
| Энергопотребление | Умеренное | Минимальное | Экономия энергии |
| Стоимость установки | Высокая (строительство) | Ниже (модульная конструкция) | Снижение затрат |
| Надёжность | Средняя | Высокая | Длительный срок службы |
Области применения
Установки обратного осмоса – предварительная очистка воды для опреснительных установок и промышленных RO систем.
Системы ультрафильтрации – защита УФ мембран от механических повреждений и абразивного износа.
Опреснительные установки – подготовка морской и солоноватой воды перед мембранным опреснением.
Промышленная водоподготовка – очистка технологической воды для электроники, фармацевтики и пищевой промышленности.
ТЭЦ и котельные – подготовка воды для подпитки тепловых сетей и паровых котлов.
Горнодобывающая промышленность – осветление шахтных и карьерных вод перед мембранной очисткой.
Контакты
Пластинчатый отстойник DAGYEE – это надёжное и эффективное решение для предварительной очистки поверхностных вод. Оборудование обеспечивает стабильное качество осветлённой воды при минимальных эксплуатационных затратах и позволяет эффективно удалять взвешенные вещества и мутность из речной и озёрной воды.
Наши специалисты готовы помочь с подбором оборудования с учётом ваших требований и условий эксплуатации.
Свяжитесь с нашей командой для консультации по подбору оптимальной модели для вашего объекта.
