Высокоэффективный пластинчатый отстойник для предварительной очистки воды перед мембранными установками
ЧТО ТАКОЕ LAMELLA CLARIFIER
Очистные сооружения, построенные десятилетия назад, сегодня часто не справляются с возросшими нагрузками. Ужесточение нормативов, увеличение объёмов сточных вод, износ оборудования – всё это требует повышения эффективности очистки. Однако строительство новых отстойников связано с огромными капитальными затратами, длительными сроками и необходимостью изъятия дополнительных земель.
Существует альтернатива – модернизация существующих отстойников с установкой ламельного блока. Это решение позволяет увеличить производительность действующих отстойников до 50% без строительства новых сооружений. Ламельные блоки устанавливаются непосредственно в существующие отстойники, используя их объём и инфраструктуру.
Модернизация отстойников с помощью ламельных блоков – это проверенный способ повысить эффективность очистки, увеличить пропускную способность и продлить срок службы оборудования без остановки производства и значительных капиталовложений.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
Принцип модернизации
В существующий отстойник (круглый или прямоугольный) устанавливается ламельный блок – конструкция из параллельных наклонных пластин, расположенных под углом 55-60° к горизонту. Вода проходит через ламельный блок, где происходит интенсивное осаждение взвешенных частиц. Осветлённая вода собирается в верхней части, а осадок сползает по пластинам в нижнюю часть отстойника, откуда удаляется существующей системой.
Этапы модернизации
Этап 1: Обследование отстойника
Проводится обследование существующего отстойника – геометрия, состояние конструкций, действующие гидравлические нагрузки, состав поступающих сточных вод.
Этап 2: Проектирование ламельного блока
Разрабатывается конструкция ламельного блока, адаптированная под конкретную форму и размеры отстойника. Учитывается высота, ширина и конфигурация существующего сооружения.
Этап 3: Изготовление ламельного блока
Ламельный блок изготавливается из коррозионно-стойких материалов. Конструкция поставляется в виде готовых модулей, собираемых непосредственно на месте установки.
Этап 4: Подготовка отстойника
Отстойник частично опорожняется, очищается от накопившегося осадка. При необходимости ремонтируются повреждённые участки бетонных конструкций.
Этап 5: Установка ламельного блока
Готовые модули опускаются в отстойник и собираются в единую конструкцию. Устанавливаются опорные конструкции, распределительные устройства и сборные лотки.
Этап 6: Пусконаладка
Отстойник заполняется водой, проверяется герметичность и гидравлические характеристики. Проводятся пробные пуски и настройка режимов работы.
Этап 7: Ввод в эксплуатацию
Модернизированный отстойник запускается в рабочий режим. Проводятся контрольные замеры качества очистки и производительности.
Конструктивные особенности
| Особенность | Преимущество |
|---|---|
| Наклонные пластины | Эффективная площадь осаждения значительно превышает занимаемую площадь |
| Оптимальный угол наклона | Самоочищающаяся конструкция — осадок сползает под действием силы тяжести |
| Противоточное движение | Повышенная эффективность осаждения, более плотный осадок |
| Отсутствие движущихся частей | Минимальный износ, низкие эксплуатационные затраты |
| Модульная конструкция | Простота монтажа, гибкость проектирования |
| Коррозионностойкие материалы | Нержавеющая сталь, полиэтилен, инженерные пластики |
| Равномерное распределение потока | Оптимальное использование всей площади пластин |
| Бункер для осадка | Эффективное сгущение и удаление осадка |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ LAMELLA CLARIFIER
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)
Ламеллярный клиарификатор Модель

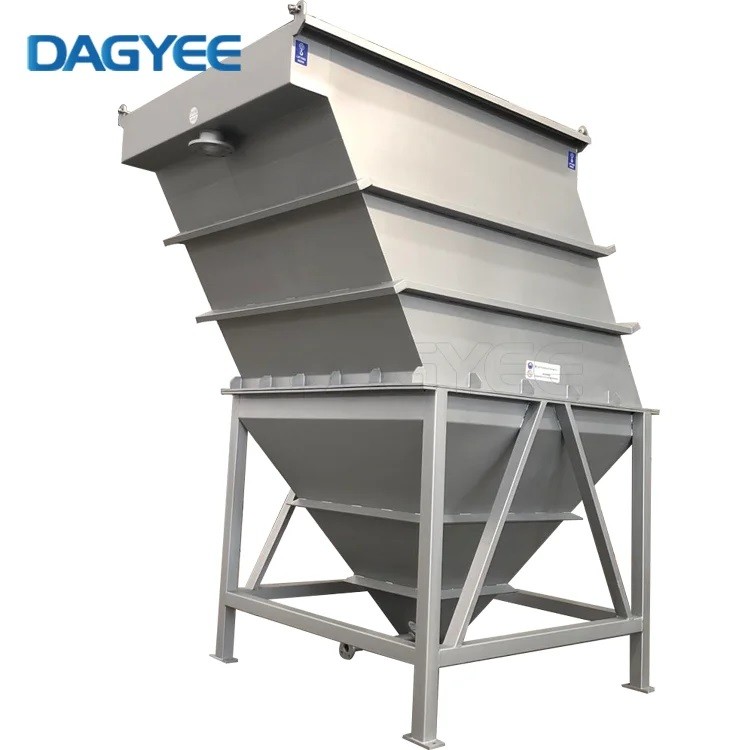

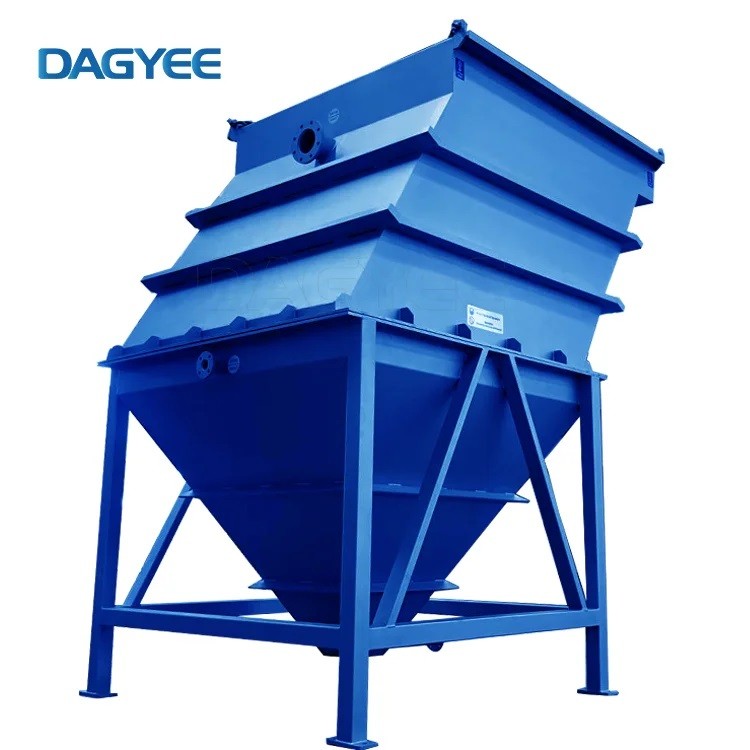

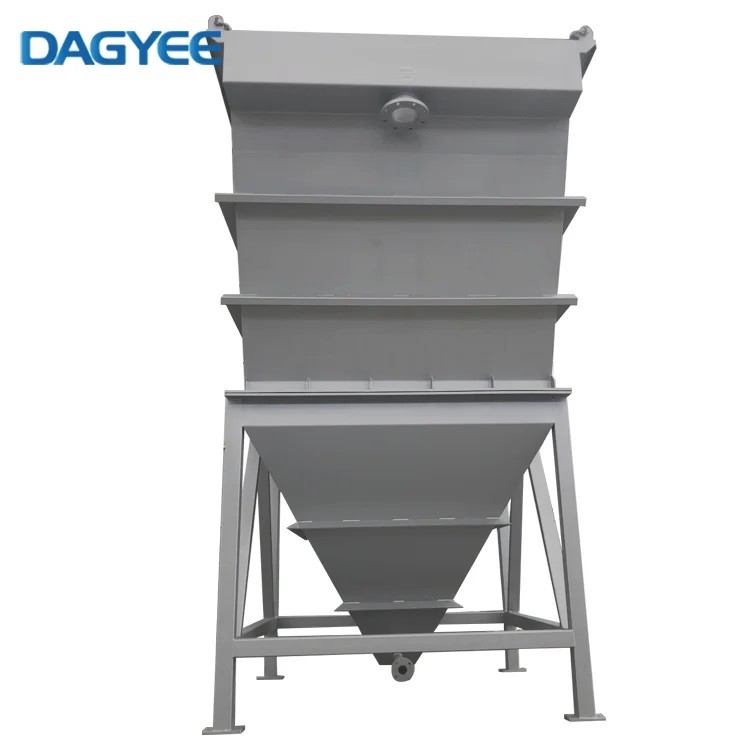

DLC-I. Гравитационный пластинчатый отстойник
V-образный бункер для осадка, простая конструкция, отсутствие энергопотребления.

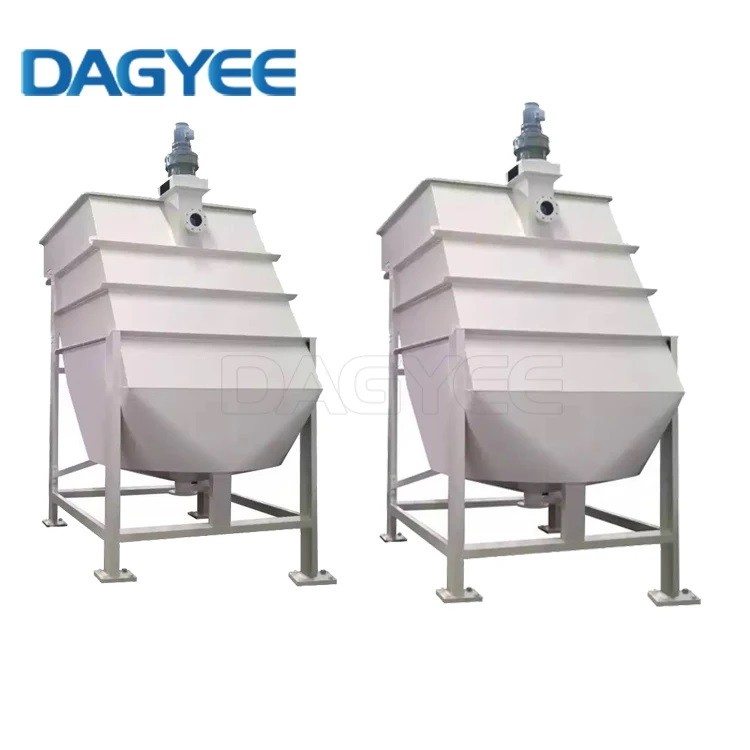

DLC-II. Пластинчатый отстойник со скребком
Дополнительно оснащён механической системой привода. Обеспечивает более качественное и стабильное удаление осадка. Рекомендуется для установок с высокой производительностью.
DLC-III. Гидравлический пластинчатый отстойник повышенной эффективности
Уменьшенная занимаемая площадь, высокая эффективность осаждения, разборная конструкция для удобства транспортировки.
| Модель | Производительность (м³/ч) | Присоединительные размеры труб (мм) | Габаритные размеры (м) | |||||
|---|---|---|---|---|---|---|---|---|
| Вход | Выход | Шлам | Промывка | Д | Ш | В | ||
| DLC-5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.60 | 2.90 |
| DLC-10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3.00 |
| DLC-15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3.00 |
| DLC-30 | 30 | 150 | 150 | 50 | 50 | 4.20 | 2.22 | 3.00 |
| DLC-40 | 40 | 150 | 150 | 50 | 50 | 4.00 | 2.80 | 3.00 |
| DLC-50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3.00 |
| DLC-60 | 60 | 200 | 200 | 50 | 50 | 4.70 | 3.00 | 3.00 |
| DLC-70 | 70 | 250 | 200 | 50 | 50 | 6.40 | 2.60 | 3.00 |
| DLC-80 | 80 | 250 | 200 | 50 | 50 | 6.80 | 2.82 | 3.00 |
| DLC-100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3.00 |
Требования к предварительной подготовке
Эффективность пластинчатого отстойника зависит от правильной предварительной подготовки воды. Без предварительной обработки эффективность снижается.
Рекомендуемые этапы подготовки:
-
Коагуляция/флокуляция — для мелких частиц добавление коагулянтов и флокулянтов необходимо для образования крупных хлопьев
-
Тонкое процеживание — удаление крупного мусора, который может забить каналы пластин
-
Удаление песка и жиров — предотвращение накопления тяжёлых и плавающих веществ
-
Корректировка pH — для оптимизации флокуляции и осаждения
Преимущества перед традиционными отстойник
| Характеристика | Традиционный отстойник | Пластинчатый отстойник | Преимущество |
|---|---|---|---|
| Занимаемая площадь | Большая | Значительно меньше | Экономия пространства |
| Площадь осаждения на 1 м² | Небольшая | Большая | Высокая эффективность |
| Время пребывания | Часы | Минуты | Более быстрая обработка |
| Плотность осадка | Низкая | Высокая | Снижение затрат на утилизацию |
| Движущиеся части | Есть (мешалки, скребки) | Отсутствуют | Низкие эксплуатационные затраты |
| Энергопотребление | Умеренное | Минимальное | Экономия энергии |
| Стоимость установки | Высокая (строительство) | Ниже (модульная конструкция) | Снижение затрат |
| Надёжность | Средняя | Высокая | Длительный срок службы |
Области применения
Городские очистные сооружения – увеличение производительности действующих станций аэрации без расширения площадок.
Промышленные очистные сооружения – повышение эффективности очистки сточных вод предприятий при возрастающих нагрузках.
Станции водоподготовки – повышение производительности осветлителей при подготовке питьевой воды.
Ливневые очистные сооружения – повышение эффективности очистки поверхностных стоков.
Сельскохозяйственные объекты – модернизация систем очистки сточных вод фермерских хозяйств.
Нефтяная промышленность – повышение эффективности очистки нефтесодержащих сточных вод.
Контакты
Модернизация существующих отстойников с установкой ламельного блока – это экономичное и быстрое решение для увеличения производительности очистных сооружений без капитального строительства. Существующие отстойники начинают работать эффективнее, качество очистки улучшается, а затраты минимальны.
Наши специалисты готовы выехать на объект для обследования, разработать индивидуальное решение и выполнить модернизацию ваших отстойников в кратчайшие сроки.
Свяжитесь с нашей командой для консультации по модернизации ваших отстойников.
