ДЕТЕКТОРный ламеллярный клиарификатор ДАГИИ: передовая технология высокоскоростной осадки
ЧТО ТАКОЕ LAMELLA CLARIFIER
Осветлитель Dagyee Lamella - это эффективный комбинированный отстойник ， В соответствии с разработанной мелкой теорией; в зоне проседания установлено множество плотных наклонных пластин, позволяющих взвешенным твердым веществам в сточных водах оседать на наклонной пластине. Вода поднимается и стекает по наклонной пластине. Отделенный ил стекает по наклонной пластине на дно резервуара под действием силы тяжести. Шлам можно сбрасывать в коллектор, который может увеличить производительность в 3-5 раз на той же площади. В соответствии с данными испытаний неочищенных сточных вод можно выбрать электрофильтры с разным расходом.
КАК РАБОТАЕТ ОЧИСТИТЕЛЬ LAMELLA
При использовании вы можете добавить коагулянт. Метод заключается в установке наклонного пластинчатого элемента с углом наклона 60 градусов над взвешенным слоем ила. Взвешенные твердые частицы в неочищенной воде, твердые частицы или цветки хлопьевидных квасцов, образующиеся при добавлении коагулянта, добавляются к поверхности наклонной пластины Накапливаются в тонкий слой грязи, под действием силы тяжести скользят обратно в слой взвешенного ила, а затем погружаются в него. бункер для грязи. Канализационная труба отводится в отстойник для дальнейшей очистки или комплексной утилизации. Надосадочная жидкость постепенно поднимается в канализацию водосборника, который можно сразу слить или использовать повторно.
ДОСТУПНЫЕ ДИЗАЙНЫ
- меньшая занимаемая площадь
- Большая эффективная площадь отстаивания
- Повышенная скорость перелива в 2-4 раза
- Можно использовать долгое время
- Нормальное использование без засорения, даже засорение обеспечивается устройством обратной промывки
- Меньше вероятность травм
- Материал пластин: нержавеющая сталь 304/316L, полипропилен (ПП) или ПВХ с УФ-стабилизацией
- Размеры пластин: стандартные 1,0 м × 2,0 м, возможны индивидуальные размеры
- Угол наклона: 55–60 градусов (оптимальный для сползания ила)
- Расстояние между пластинами: 40–80 мм (регулируется в зависимости от применения)
- Количество пластин: 20–200 пластин на модуль
- Скорость поверхностной нагрузки: 1,0–3,0 м³/м²·ч (в зависимости от применения)
- Время гидравлического удержания: 20–60 минут
- Снижение мутности: 80–95% (в зависимости от характеристик исходной воды)
- Концентрация ила: 1–3% сухих веществ в бункере для ила
- Материал конструкции: углеродистая сталь с эпоксидным покрытием, нержавеющая сталь или бетон
- Общие размеры: обычно 3–10 м (длина) × 2–5 м (ширина) × 3–4 м (высота)
Ламеллярный клиарификатор Модель

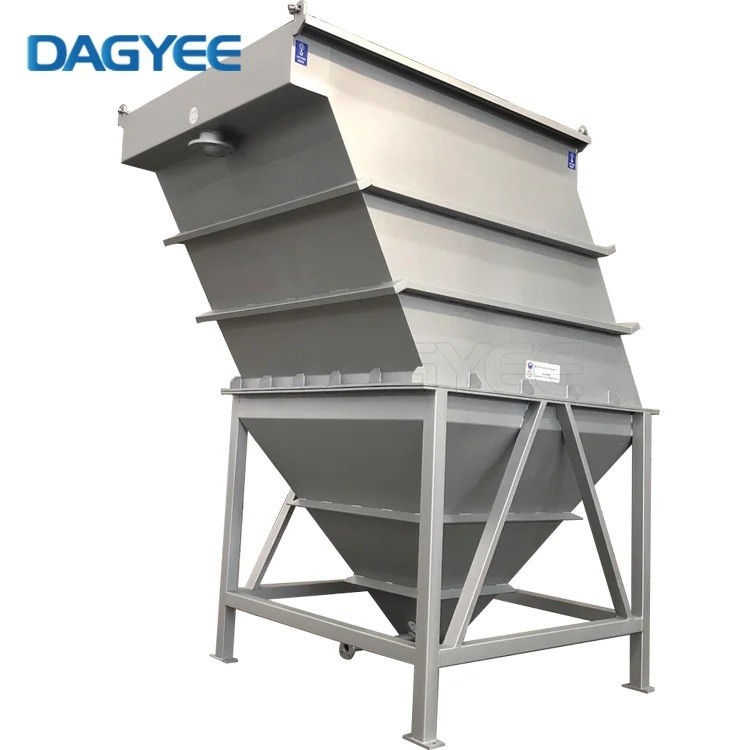

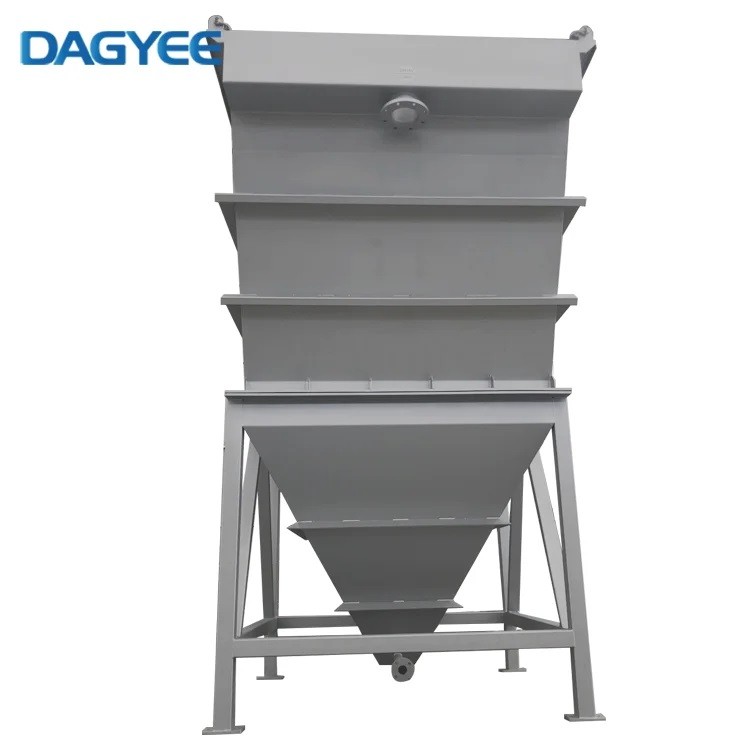

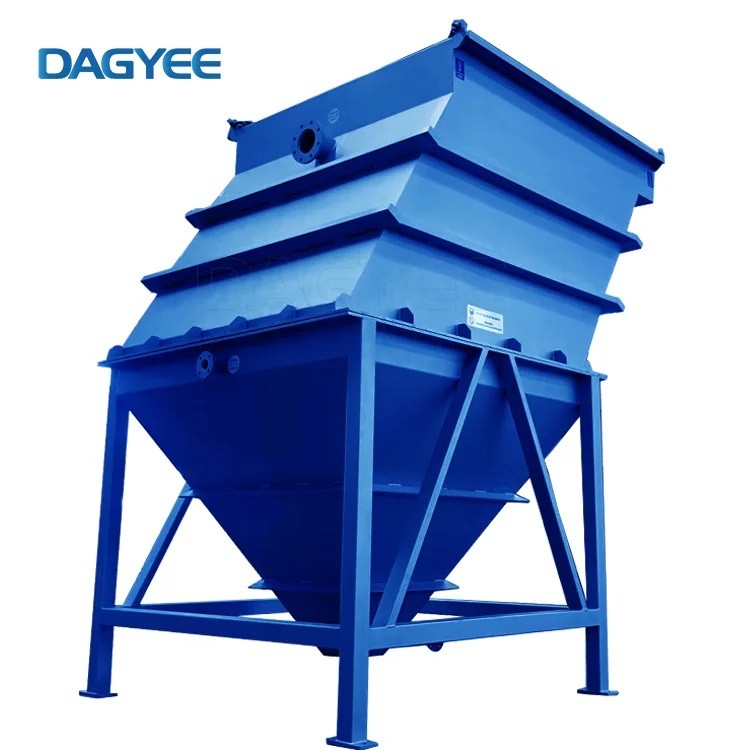

DLC-I Gravity Lamella ,V shape mud bucket, simple structure, no energy consumption.

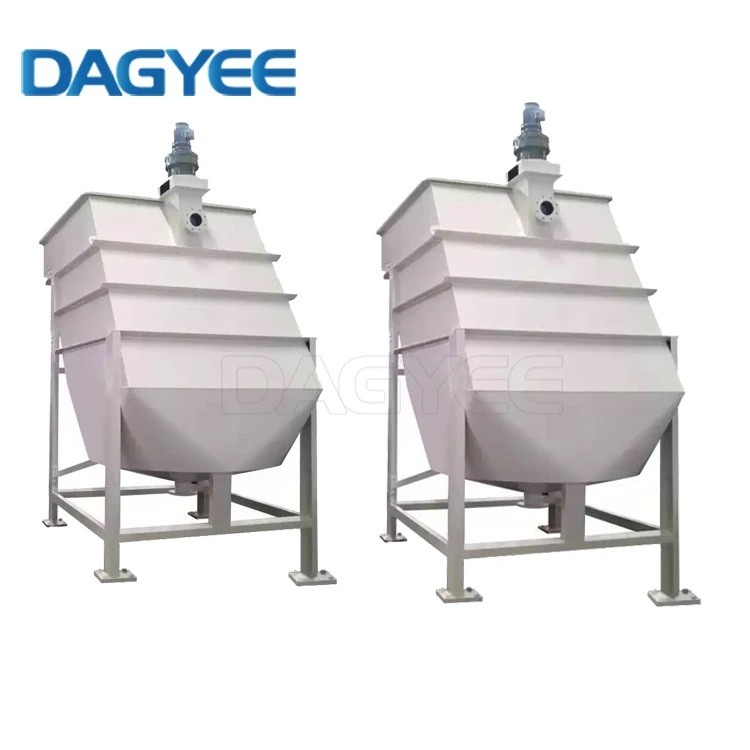

DLC-II Lamella with scraper,Increase the mechanical transmission mechanism, the mud discharge is better and smoother, and it matches the unit with large processing capacity.
DLC-III Super hydraulic Lamella,Reduced footprint, efficient sedimentation, detachable transportation.
| DLC Model | Capacities (m³/h) | Piping Connections (mm) | Physical Dimensions (m) | |||||
|---|---|---|---|---|---|---|---|---|
| Inlet(a) | Effluent(b) | Sludge(c) | Backwash(d) | L | W | H | ||
| DLC 5 | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC 10 | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC 15 | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 20 | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC 30 | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC 40 | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC 50 | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC 60 | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC 70 | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC 80 | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC 100 | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
ОБЛАСТЬ ПРИМЕНЕНИЯ
Значительное сокращение занимаемой площади: Конструкция ламеллярной системы позволяет сократить занимаемую площадь на до 90% по сравнению с традиционными клиарификаторами, что делает её идеальным выбором для территорий с ограниченным пространством.
Экономичность эксплуатации: Ламеллярный клиарификатор/осадитель отличается низкими требованиями к техническому обслуживанию, кроме того, исключает необходимость замены деталей — это гарантирует экономичную эксплуатацию на весь период службы.
Модульная конструкция: Модульный принцип построения системы обеспечивает простоту расширения, что позволяет масштабировать мощности и адаптировать оборудование под меняющиеся производственные требования.
Экономичность в инвестициях: При оценке по общей сумме монтажных работ ламеллярный клиарификатор/осадитель оказывается
