Ручное или автоматическое приготовление полимера: что экономит больше реагента?

Почему обезвоживание осадка невозможно без установки приготовления полимера? От растворения ПАМ до точного дозирования
Обезвоживание осадка — одна из самых важных и ежедневных задач на очистных сооружениях. Качество обезвоживания напрямую влияет на затраты на утилизацию осадка, транспортные расходы и даже на стабильность всей системы очистки. Большинство людей сосредотачиваются на самом обезвоживающем оборудовании — ленточных прессах, центрифугах, шнековых прессах — но упускают из виду установку приготовления полимера, которая стоит перед ними.

Если установка приготовления полимера подобрана неправильно, даже лучшее обезвоживающее оборудование не поможет. Плохое растворение ПАМ, нестабильная концентрация и потери реагента в конечном итоге сказываются на влажности кека. Каждый процент увеличения влажности кека увеличивает затраты на утилизацию.

Эта статья рассказывает о роли установок приготовления полимера в обезвоживании осадка и о том, как DAGYEE помогает клиентам получить максимум от реагентов — и от бюджета.

Почему обезвоживанию осадка нужен полимер
Необработанный осадок имеет влажность 95-99%. При таком уровне прямое механическое обезвоживание неэффективно. Добавление флокулянта ПАМ заставляет мелкие частицы собираться в более крупные хлопья, что значительно облегчает отжим воды. Правильная химическая подготовка может снизить влажность кека до 70-80%. Без правильной подготовки флокуляция страдает.

Данные испытаний говорят сами за себя. Необработанный осадок, отжатый на фильтр-прессе, дает влажность кека около 82,7%. С правильной дозой ПАМ тот же осадок может дать 68-75%. Разница в 8 процентных пунктов по влажности означает примерно вдвое меньший объем осадка. При стоимости утилизации 2000 руб./тонна и переработке 50 тонн в день экономия за год превышает 1,8 млн рублей.

Сложности с ПАМ
ПАМ — это высокомолекулярный полимер с молекулярной массой часто 10-20 миллионов Дальтон. Эти длинные цепочки молекул должны "развернуться" в воде, на что требуется время. Этот процесс называется вызреванием или старением, и обычно занимает 45-60 минут. Если время вызревания сокращено, полимерные цепи не полностью разворачиваются, эффективность флокуляции падает до 60-70%.

У ПАМ также есть склонность образовывать «рыбьи глаза» — гелеобразные комки, которые образуются при попадании сухого порошка в воду. Наружный слой мгновенно набухает, запирая внутри сухой порошок. Эти нерастворившиеся комки не участвуют в флокуляции и забивают трубы и насосы. При плохом смешивании образование «рыбьих глаз» может достигать 15-30% от общего объема порошка — то есть 2-3 кг из каждых 10 кг теряются впустую.

Ручное приготовление: скрытые затраты
На многих старых заводах до сих пор используют ручное приготовление ПАМ. Оператор наполняет ведро, добавляет порошок, перемешивает и оценивает концентрацию «на глаз». Проблемы очевидны.

Концентрация нестабильна. Человеческий фактор приводит к тому, что доза варьируется от партии к партии. Слишком много — перерасход реагента, слишком мало — страдает флокуляция.

«Рыбьи глаза» — обычное явление. Без системы предварительного смачивания порошок комкуется при контакте с водой. Уровень образования «рыбьих глаз» достигает 20-30%.

Время вызревания ненадежно. Если оператор торопится, время перемешивания сокращается. Полимер не полностью активируется.

Высокая трудоемкость. Переноска мешков, засыпка порошка, чистка емкостей — грязная и тяжелая работа. Заводы, использующие несколько тонн ПАМ в месяц, тратят значительное время только на ручные операции.

Пыль — это проблема. Порошок ПАМ, витающий в воздухе, влияет на здоровье операторов и делает рабочую среду неприятной.

Как установки приготовления полимера DAGYEE решают проблемы растворения ПАМ
Точное соотношение вода-порошок
Основное преимущество полностью автоматической установки — точное дозирование. Шнековый дозатор с регулируемой частотой вращения и расходомер воды DAGYEE работают совместно, поддерживая заданное соотношение воды и порошка. Концентрация поддерживается в пределах 0,1-0,5% — уровень, недостижимый при ручном смешивании.

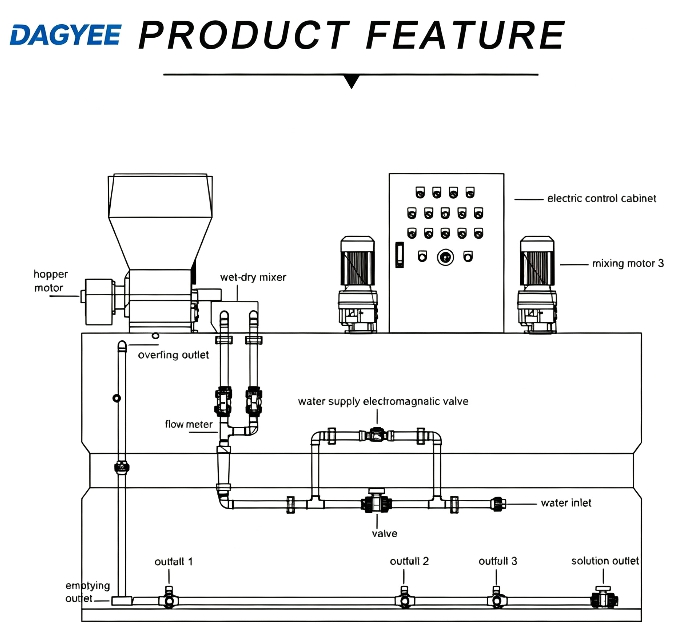

Логика управления: Когда уровень в накопительной емкости падает до «низкого», ПЛК открывает клапан подачи воды и запускает шнековый дозатор порошка. Расходомер непрерывно измеряет поток воды; частотный преобразователь регулирует скорость дозатора соответственно — больше воды означает больше порошка, меньше воды — меньше порошка, поддерживая заданную концентрацию. При достижении «высокого» уровня система автоматически останавливается.

Оператору достаточно задать концентрацию на сенсорном экране. Установка делает все остальное.

Коническая камера предварительного смачивания
«Рыбьи глаза» образуются потому, что сухой порошок попадает в воду и комкуется. Традиционные методы позволяют порошку падать прямо в резервуар, где он набухает и запирает внутри сухой порошок.

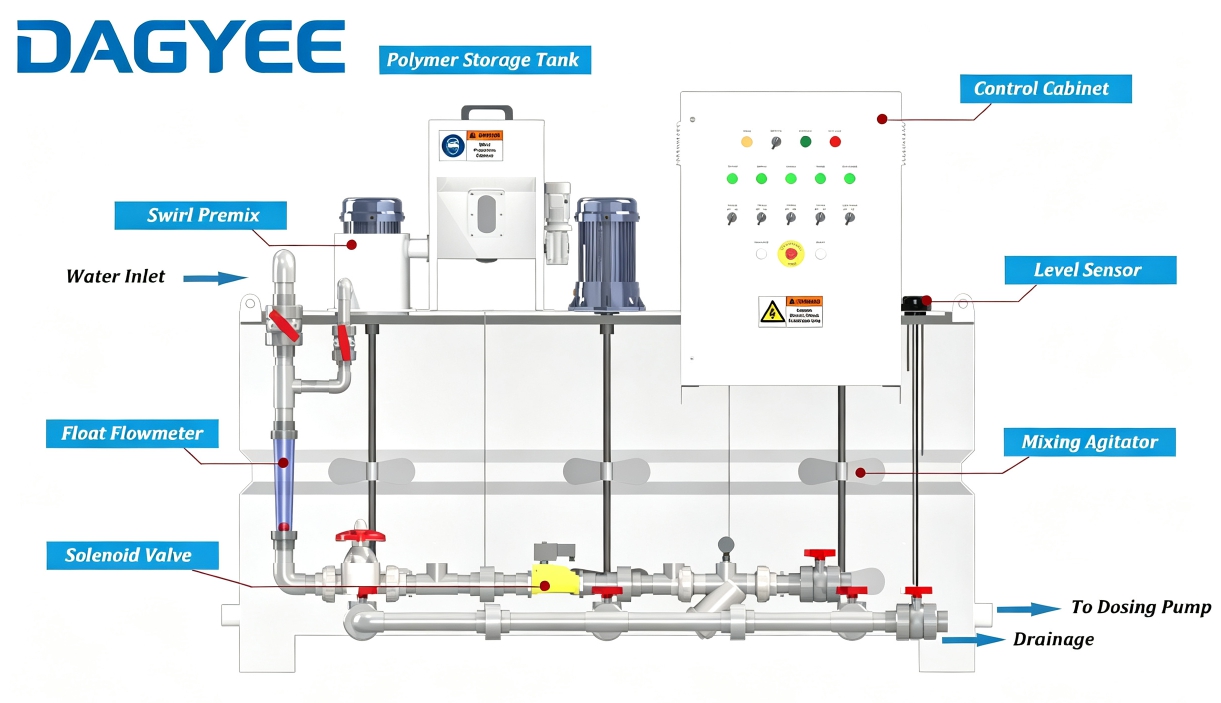

Узел подачи порошка DAGYEE использует коническую камеру предварительного смачивания с водяной завесой. Водяной туман под давлением 360 градусов разделяет каждую частицу порошка и смачивает ее до попадания в основной резервуар. Это обеспечивает полное смачивание с самого начала, предотвращая образование «рыбьих глаз».

Шнековый дозатор работает с регулируемой скоростью, а бункер вибрирует для предотвращения сводообразования. Общая точность дозирования составляет ±1%.

Трехбачковое ступенчатое вызревание

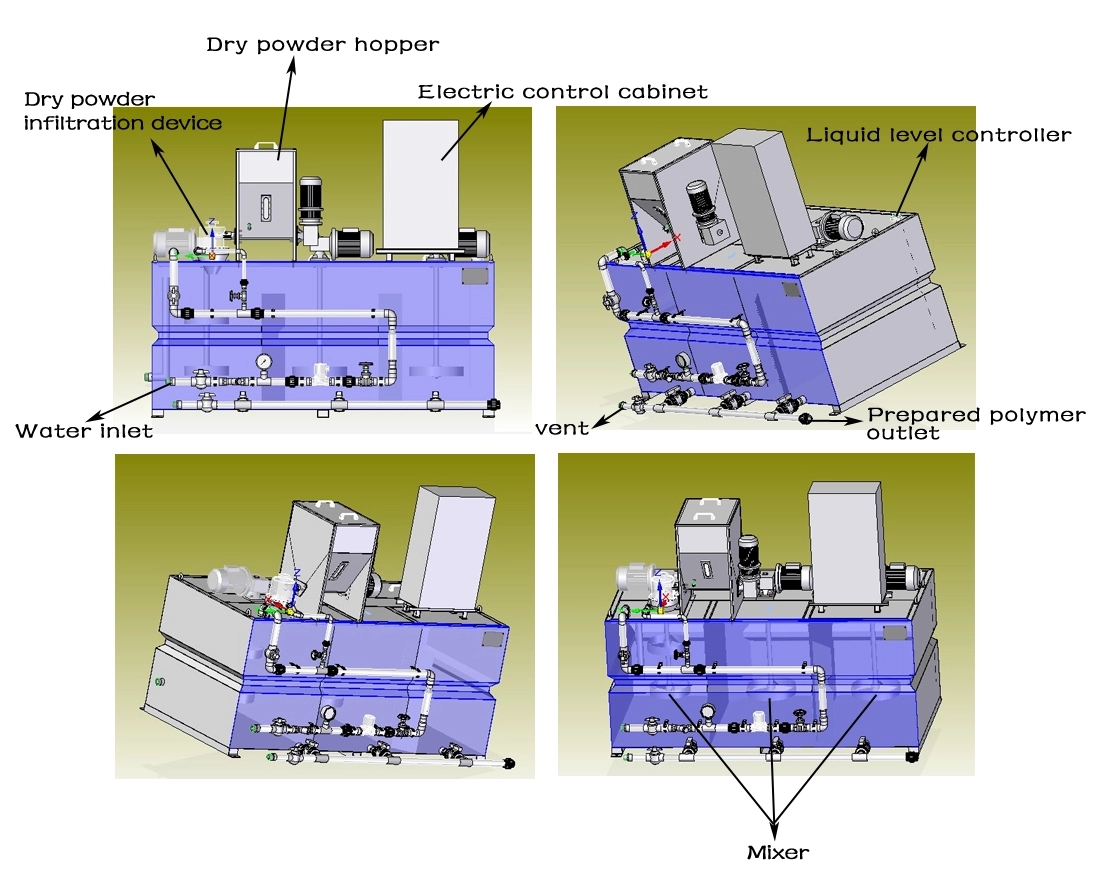

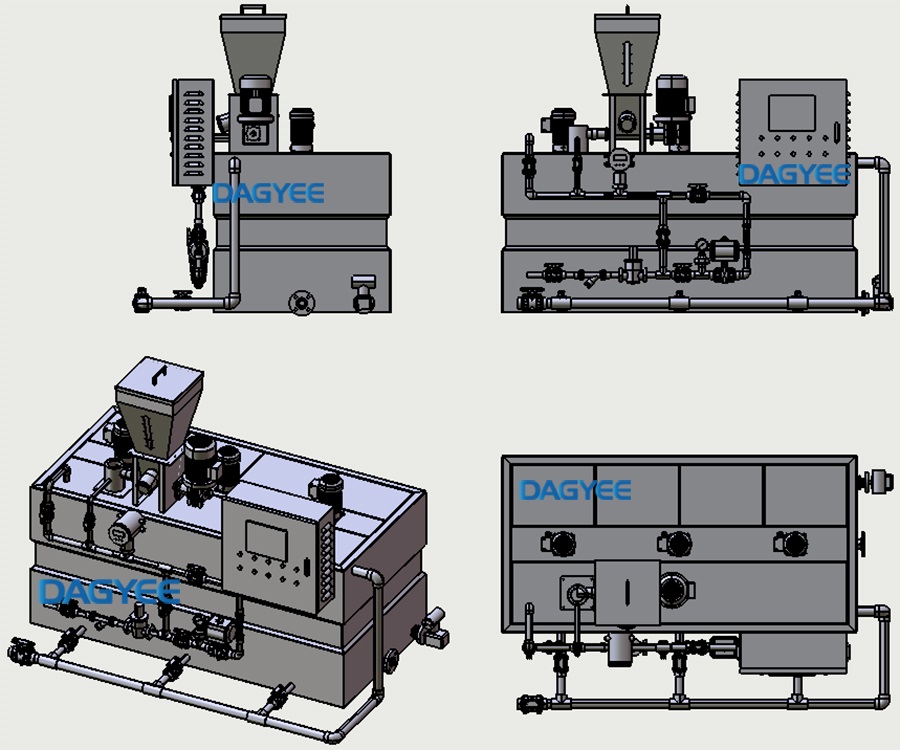

DAGYEE использует трехбачковую интегрированную конструкцию — емкость для растворения, емкость для вызревания и накопительная емкость — каждая со своей функцией, соединенные переливными каналами.

Емкость для растворения: Быстрый смеситель (двухлопастной) быстро диспергирует порошок.

Емкость для вызревания: Медленный смеситель (однолопастной) позволяет полимеру вызревать 45-60 минут, давая молекулярным цепям время полностью развернуться. Медленное перемешивание предотвращает повреждение полимерных цепей сдвиговыми нагрузками.

Накопительная емкость: Хранит готовый раствор для непрерывного дозирования.

Три емкости полностью изолированы, предотвращая смешивание свежего раствора с вызревшим. Концентрация и активность остаются стабильными и контролируемыми.

Система управления ПЛК

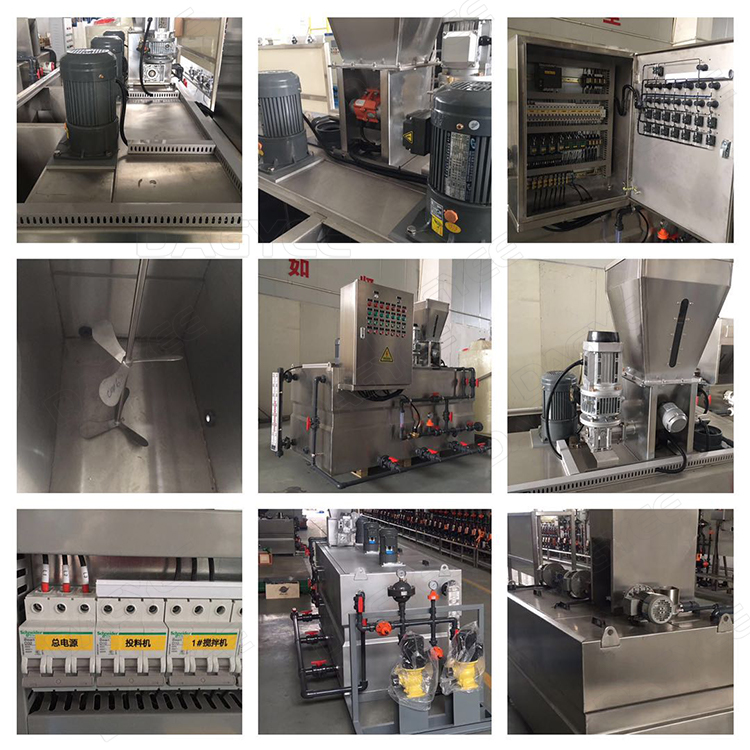

Хорошая установка приготовления полимера должна работать по принципу «установил и забыл». DAGYEE использует ПЛК Siemens или Schneider с сенсорным HMI-интерфейсом. Оператор задает концентрацию, и установка работает полностью автоматически.

Емкостные датчики уровня предупреждают о низком уровне порошка, предотвращая разбавление раствора только водой.

Пятиэлектродные сигнализаторы уровня (сверхвысокий, высокий, средний, низкий, сверхнизкий) обеспечивают полную защиту с сигнализацией на обоих крайних уровнях.

Защита от отсутствия воды, защита двигателя от перегрузки и регистрация аварийных сигналов являются стандартными, обеспечивая долгосрочную надежность.

Опциональная вакуумная загрузка
DAGYEE предлагает опциональную вакуумную систему загрузки, которая засасывает порошок непосредственно из мешков в бункер. Это устраняет ручную засыпку, снижает пылеобразование и уменьшает трудозатраты. Оператору достаточно просто поднести мешок к заборному патрубку — больше никаких тяжелых подъемов и пыльной работы.

Двухбачковая vs. Трехбачковая
Это частый вопрос при выборе.

Двухбачковая конструкция объединяет растворение и вызревание в одной емкости. Проще, дешевле, подходит для малых расходов или периодической работы.

Трехбачковая конструкция разделяет растворение, вызревание и хранение на три изолированные емкости. Вызревание имеет собственное выделенное пространство.

Ключевое отличие: Вызревание — самый недооцененный, но самый важный этап приготовления ПАМ. Если полимерные цепи не полностью разворачиваются, эффективность флокуляции страдает — эффективность реагента падает до 50% или менее. Трехбачковая система дает вызреванию собственное выделенное пространство с гарантированным временем пребывания до перемещения раствора в накопительную емкость.

Двухбачковая подходит для периодической работы с ограниченным бюджетом. Трехбачковая — для круглосуточной непрерывной работы, где важна эффективность обезвоживания и экономия реагентов. Большинство муниципальных и промышленных станций должны выбирать трехбачковую.

Технические характеристики серии DT Серия DT охватывает производительность от 200 л/ч до 10 000 л/ч. Доступные материалы: SUS304, SUS316L, PP или FRP. DT1000 подходит для средних станций. DT3000 и выше — для крупных муниципальных и промышленных объектов.

Совет по выбору: Рассчитайте суточную потребность в растворе ПАМ, разделите на время работы. Добавьте 20% запаса. Например, если вам нужно 5000 литров раствора в день за 8 часов, выбирайте установку производительностью не менее 600 л/ч.

Ключевые детали выбора
Несколько деталей часто упускают из виду при выборе.

Предотвращение сводообразования в бункере. ПАМ впитывает влагу и комкуется, блокируя выход из бункера. Бункер DAGYEE имеет подогреваемые выпускные патрубки, вибраторы и шнековый дозатор с регулируемой скоростью для обеспечения надежной подачи порошка.

Конструкция смесительного конуса. Хороший смесительный конус предотвращает образование «рыбьих глаз». Ищите функции предварительного смачивания и диспергирования. Коническая камера с водяной завесой DAGYEE разработана именно для этого.

Интеллект системы управления. Система должна быть полностью автоматической. DAGYEE использует ПЛК Siemens/Schneider с HMI и емкостным датчиком уровня порошка. Оператор задает концентрацию один раз, и установка работает самостоятельно.

Выбор материала. SUS304 — стандарт. SUS316L — для сред с высоким содержанием солей или агрессивных химических сред. PP/FRP — для сильных кислот и щелочей.

Резюме
Химическая обработка необходима для обезвоживания осадка, но главное — максимально эффективно использовать реагент. Установка приготовления полимера не работает по принципу «включил и забыл» — выбор, монтаж, пусконаладка и ежедневное обслуживание — все влияет на конечный результат.

Ручное приготовление экономит на стоимости оборудования, но приводит к перерасходу реагента и трудозатратам. Полностью автоматическая установка обеспечивает точное дозирование, полное растворение и непрерывную подачу. Экономия на реагентах обычно окупает оборудование в течение первого года.

Трехбачковая конструкция обеспечивает полное вызревание → Более высокая активность полимера → Лучшая флокуляция → Меньший расход реагента

Предварительное смачивание водяной завесой устраняет «рыбьи глаза» → Нет потерь порошка → Нет забитых труб → Стабильная работа системы

Автоматизация на ПЛК → Точный контроль концентрации → Круглосуточная подача → Меньше трудозатрат оператора

DAGYEE — Решения для приготовления полимера

Нужна помощь с выбором? Сообщите нам требуемую производительность, тип полимера и условия эксплуатации. Мы порекомендуем правильную конфигурацию.
