Описание
Промышленная система ультрафильтрации UF – полностью автоматическая с управлением по PLC
В последние годы очистка поверхностных вод с использованием ультрафильтрационных мембран стала привлекательной альтернативой традиционной очистке. Недостаток или минимальное количество химических реагентов, высокое качество получаемой воды независимо от качества исходной воды, хорошая эффективность удаления микроорганизмов, меньшее образование ила, компактный процесс и простота автоматизации — это некоторые из преимуществ ультрафильтрации по сравнению с обычными методами очистки. Изначально ультрафильтрация применялась для удаления мутности и микроорганизмов из качественных поверхностных вод. В настоящее время основная цель заключается в совершенствовании этой технологии и её применении к более низкокачественным источникам для удаления микроорганизмов, природного органического вещества (ПОВ), общего органического углерода (ТОУ), включая частицовый органический углерод (ПОУ) и растворённый органический углерод (РОУ), побочных продуктов дезинфекции (ППД) и других компонентов.
Введение
Очистные сооружения по всему миру сталкиваются с ужесточением нормативов качества сброса. Старые технологии — отстаивание, песчаные фильтры, биологическая очистка — уже не справляются с требованиями по бактериологическим показателям, мутности и взвешенным веществам. Строительство новых очистных — дорого и долго. Решение — модернизация существующих мощностей с помощью погружных мембран.
Погружная система ультрафильтрации устанавливается непосредственно в существующие бассейны аэротенков, вторичных отстойников или контактных резервуаров. Без перестройки зданий, без остановки работы станции. Мембранные кассеты погружаются в воду, а насос создаёт небольшое разрежение, и чистая вода проходит через мембраны.
Результат: стоки с мутностью < 0.1 НТЕ, полное удаление бактерий и вирусов, отсутствие взвешенных веществ. Всё это при сохранении существующей инфраструктуры и с минимальными затратами на реконструкцию.
Обзор продукта
Компактная ультрафильтрационная система UF (модель МОД-UF-2026-03B-RU) представляет собой готовое комплексное решение для очистки воды, разработанное специально для объектов малой и средней производительности. Система использует высококачественные половолоконные мембраны из ПВДФ с точностью фильтрации 0.01~0.02 микрона, обеспечивая стабильное удаление взвешенных веществ, коллоидов, бактерий и вирусов.
Основные преимущества данной системы — компактные размеры, простота монтажа и низкая стоимость владения. Система поставляется в полностью собранном виде на металлической раме, готова к подключению "вода-на-входе, вода-на-выходе". Автоматизированная система управления обеспечивает круглосуточную работу без постоянного присутствия оператора.
Ключевые характеристики:
-
Производительность: от 0.5 до 10 м³/ч (по требованию)
-
Компактная рама-скид для установки в ограниченных пространствах
-
ПВДФ половолоконные мембраны с хлоростойкостью > 2,000 ppm
-
Удаление 99.99% бактерий и вирусов
-
Простая автоматика для малых объектов (или PLC для более крупных)
-
Низкое энергопотребление — всего 0.5~2 кВт
Почему погружная UF система?
Модернизация без остановки производства
Установка происходит в работающих бассейнах. Очистные сооружения продолжают работу. Никаких простоев, никаких временных схем водоотведения.
Использование существующих бетонных конструкций
Не нужно строить новые здания или резервуары. Существующие бассейны становятся мембранными отсеками. Экономия на строительстве — до 70%.
Значительное повышение качества очистки
После установки погружной UF системы показатели качества воды улучшаются до уровня, недостижимого традиционными методами. Мутность < 0.1 НТЕ, взвешенные вещества < 5 мг/л, удаление бактерий и вирусов > 99.99%.
Простота обслуживания
Мембранные кассеты очищаются воздушной продувкой и периодической обратной промывкой. Всё это автоматизировано. Оператор лишь контролирует параметры.
Долгий срок службы
Мембраны из ПВДФ служат 5-8 лет при правильной эксплуатации. Они устойчивы к хлору, кислотам и щелочам, что позволяет проводить эффективную химическую очистку.
Компактность
Погружные мембраны занимают в несколько раз меньше площади по сравнению с песчаными фильтрами или отстойниками при той же производительности.
Как работает погружная UF система
Принцип работы системы основан на создании разрежения внутри полых волокон мембраны.
Этап 1: Погружение
Мембранные кассеты устанавливаются в существующий бассейн с водой. Кассеты полностью погружены в очищаемую жидкость.
Этап 2: Фильтрация
Насос создаёт небольшое разрежение (0.1-0.5 бар) на пермеатной стороне мембраны. Вода проходит через поры мембраны размером 0.01-0.02 мкм. Взвешенные вещества, бактерии, вирусы и коллоиды остаются снаружи мембраны. Чистая вода (пермеат) отводится на следующий этап обработки или сброс.
Этап 3: Пневмопромывка (аэрация)
В нижней части мембранных кассет подаётся воздух. Пузырьки поднимаются вдоль поверхности волокон, создавая турбулентность и смывая налипшие загрязнения. Это основная и очень эффективная система очистки мембран.
Этап 4: Обратная промывка
Периодически (каждые 10-30 минут) система останавливается. Чистый пермеат пропускается через мембраны в обратном направлении, смывая загрязнения, которые не удалила воздушная продувка.
Этап 5: Химическая очистка (CEB)
При росте давления в системе запускается химическая промывка с использованием гипохлорита натрия или лимонной кислоты. Это удаляет органические и неорганические отложения, которые не смываются водой и воздухом.
Все этапы управляются автоматически через PLC контроллер. Оператор задаёт параметры, и система работает циклически без постоянного участия персонала.

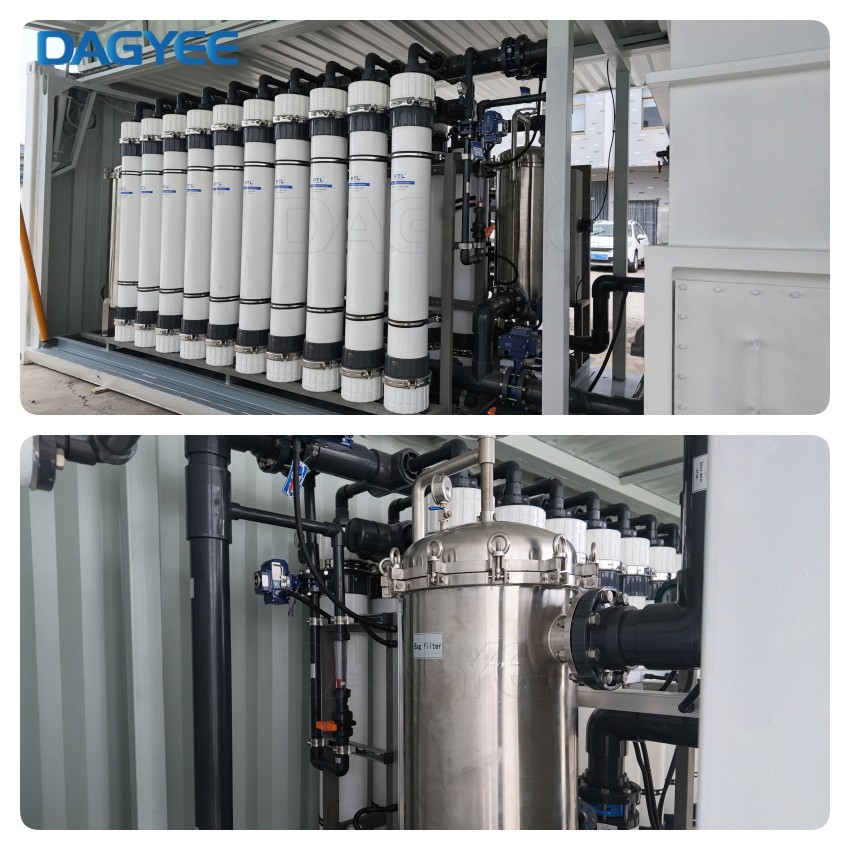

Компоненты системы
（Первая таблица: Компоненты системы）
| Компонент | Описание функции |
|---|---|
| УФ мембранные модули | ПВДФ половолоконные мембраны, 0.01~0.02 мкм. Один или несколько модулей в зависимости от производительности. |
| Насосная группа | Компактный центробежный насос для создания рабочего давления 1.0~3.0 бар. |
| Блок управления | Простая автоматика на базе таймера для малых систем или PLC + HMI для более крупных. |
| Система обратной промывки | Встроенная система для автоматической промывки мембран очищенной водой. |
| Предварительная фильтрация | Картриджный фильтр 100~200 мкм для защиты мембран от крупных частиц. |
| КИП и автоматика | Манометры, расходомер опционально, датчик давления для контроля работы. |
| Рама и трубопроводы | Компактная рама из нержавеющей стали или окрашенной углеродистой стали. Трубопроводы из UPVC. |
Преимущества продукта
1. Компактность и малый вес
Система занимает менее 1 м² площади и может быть установлена в технических помещениях, подвалах, контейнерах или подсобных помещениях. Идеально для объектов с ограниченным пространством.
2. Простота монтажа и запуска
Поставляется в полностью собранном виде. Подключение требует только подачи воды, электропитания и отвода дренажа. Пусконаладка занимает менее одного дня.
3. Экономичность
Низкое энергопотребление (0.5~2 кВт), отсутствие постоянного расхода химикатов и минимальное обслуживание делают эту систему одной из самых экономичных в своём классе.
4. Высокое качество воды
Независимо от сезонных изменений качества исходной воды, система стабильно обеспечивает мутность пермеата < 0.1 НТЕ и удаление бактерий > 99.99%.
5. Надёжность и долговечность
ПВДФ мембраны устойчивы к хлору (> 2,000 ppm), имеют широкий диапазон pH (2~13) и срок службы 3~5 лет.
6. Автоматическая работа
Встроенная система обратной промывки обеспечивает автоматическое обслуживание мембран, снижая необходимость ручного вмешательства.
7. Модульность
По мере роста потребностей можно установить дополнительные модули для увеличения производительности.
Технические характеристики
（Вторая таблица: Технические параметры）
| Параметр | Значение |
|---|---|
| Модель | МОД-UF-2026-03B-RU |
| Производительность | 0.5 ~ 10 м³/ч по выбору |
| Точность фильтрации | 0.01 ~ 0.02 мкм |
| Материал мембраны | ПВДФ (поливинилиденфторид) |
| Конфигурация мембраны | Половолоконная (HFF) |
| Режим работы | "Мёртвый конец" / С поперечным потоком |
| Рабочее давление | 1.0 ~ 3.0 бар |
| Рабочая температура | 2 ~ 38℃ |
| Рабочий диапазон pH | 2 ~ 13 |
| Степень извлечения | 90% ~ 95% |
| Мутность пермеата | < 0.1 НТЕ |
| Индекс SDI пермеата | < 1 |
| Удаление бактерий / вирусов | > 99.99% |
| Хлоростойкость | > 2,000 ppm |
| Электропитание | 220В ± 10%, 50/60Гц, 1 фаза |
| Система управления | Таймер / PLC + HMI опционально |
| Габариты (Д×Ш×В) | От 800×600×1200 мм зависит от модели |
| Срок службы мембран | 3 ~ 5 лет |
Что удаляет ультрафильтрация?
1. Компактность и малый вес
Система занимает менее 1 м² площади и может быть установлена в технических помещениях, подвалах, контейнерах или подсобных помещениях. Идеально для объектов с ограниченным пространством.
2. Простота монтажа и запуска
Поставляется в полностью собранном виде. Подключение требует только подачи воды, электропитания и отвода дренажа. Пусконаладка занимает менее одного дня.
3. Экономичность
Низкое энергопотребление (0.5~2 кВт), отсутствие постоянного расхода химикатов и минимальное обслуживание делают эту систему одной из самых экономичных в своём классе.
4. Высокое качество воды
Независимо от сезонных изменений качества исходной воды, система стабильно обеспечивает мутность пермеата < 0.1 НТЕ и удаление бактерий > 99.99%.
5. Надёжность и долговечность
ПВДФ мембраны устойчивы к хлору (> 2,000 ppm), имеют широкий диапазон pH (2~13) и срок службы 3~5 лет.
6. Автоматическая работа
Встроенная система обратной промывки обеспечивает автоматическое обслуживание мембран, снижая необходимость ручного вмешательства.
7. Модульность
По мере роста потребностей можно установить дополнительные модули для увеличения производительности.
Области применения
Данная промышленная УФ система подходит для широкого спектра применений:
-
Предподготовка для RO – Защищает мембраны обратного осмоса, снижая SDI до <1, продлевая срок службы RO мембран на 30%+ и сокращая частоту очистки в 2~3 раза
-
Производство питьевой воды – Очистка муниципальной воды, водоснабжение населённых пунктов, производство бутилированной воды
-
Промышленная технологическая вода – Электроника, фармацевтика, энергетика, пищевая промышленность
-
Повторное использование сточных вод – Третичная очистка промышленных и муниципальных сточных вод для повторного использования в охлаждении, орошении и технологических процессах
-
Предподготовка для опреснения морской воды – Обеспечивает высокое качество питательной воды для систем SWRO, минимизируя загрязнение мембран
-
Очистка поверхностных вод – Осветление воды из озёр, рек и водохранилищ для питьевого или промышленного использования
Контакты
Установка ультрафильтрации для подготовки воды перед обратным осмосом от DAGYEE — это инвестиция, которая окупается за счёт продления срока службы RO мембран, снижения затрат на химикаты и уменьшения простоев оборудования.
Свяжитесь с нашей командой для бесплатного расчёта экономической эффективности UF предподготовки для вашей RO установки.
