Descripción

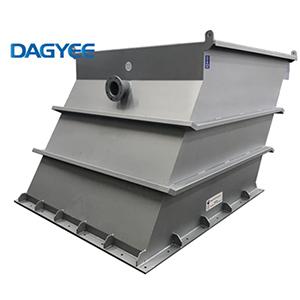

Descripción del separador de láminas
Los clarificadores de láminas de placas inclinadas están diseñados para eliminar los sólidos del agua. Se utilizan en una amplia variedad de aplicaciones de tratamiento de aguas residuales, incluido el tratamiento de aguas residuales de acabado de metales. El TSS de sólidos suspendidos totales en las aguas residuales se asentará naturalmente con el tiempo debido a la gravedad, pero este proceso puede acelerarse y mejorarse con placas inclinadas. Las placas inclinadas proporcionan una gran área de asentamiento proyectada en una forma compacta. Esta tecnología es muy beneficiosa en comparación con un tanque de fondo cónico o un clarificador circular debido al ahorro de espacio, la eficiencia de sedimentación y el costo reducido de construcción.
Opciones Disponibles
• Tanque de mezcla rápida/floculación con agitador
• Estructura de acero o acero inoxidable completamente acristalada
• Diseño de tanques de concreto
• Recubrimientos y placas especiales
• Espesador de fangos mecánico integrado
• Revisión de plataformas y escaleras
• Análisis de laboratorio interno para optimizar el equipo
• Diseño de agua potable
• Junta y tapa removible
• Eliminación automática de sedimentos
• Instrumentación y control
• Equipos de alimentación de productos químicos
• Tratamiento y deshidratación de lodos
• Unidades de tamaño piloto para pruebas de campo
Modelo de separador de láminas
DLC-I Gravity Lamella, cubo de lodo en forma de V, estructura simple, sin consumo de energía.
DLC-II Lamella con raspador, aumenta el mecanismo de transmisión mecánica, la descarga de lodo es mejor y más suave, y combina con la unidad con una gran capacidad de procesamiento.
Lamela súper hidráulica DLC-III, huella reducida, sedimentación eficiente, transporte desmontable.
|
DLC
Modelo
|
Capacidades
(m3/h)
|
Conexiones de tubería() | dimensiones físicas(m) | |||||
| Entrada(a) | Efluente(b) | Lodo(c) | Resaca(d) | L | W | H | ||
| DLC- | 5 | 80 | 80 | 50 | 50 | 2.55 | 1.6 | 2.9 |
| DLC- | 10 | 100 | 100 | 50 | 50 | 3.35 | 1.82 | 3 |
| DLC- | 15 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 20 | 100 | 100 | 50 | 50 | 3.35 | 2.02 | 3 |
| DLC- | 30 | 150 | 150 | 50 | 50 | 4.2 | 2.22 | 3 |
| DLC- | 40 | 150 | 150 | 50 | 50 | 4 | 2.8 | 3 |
| DLC- | 50 | 200 | 200 | 50 | 50 | 4.65 | 2.82 | 3 |
| DLC- | 60 | 200 | 200 | 50 | 50 | 4.7 | 3 | 3 |
| DLC- | 70 | 250 | 200 | 50 | 50 | 6.4 | 2.6 | 3 |
| DLC- | 80 | 250 | 200 | 50 | 50 | 6.8 | 2.82 | 3 |
| DLC- | 100 | 250 | 250 | 50 | 50 | 7.05 | 3.02 | 3 |
Ventajas del separador de láminas
Estructura simple, sin piezas de desgaste;
Operación constante, operación fácil;
Pequeña potencia, ahorra energía;
Área de ocupación pequeña, baja inversión, alta eficiencia;
Tiempo de retención corto, alta eficiencia de sedimentación, sin reflujo de lodos.
Aplicaciones del separador de láminas
Agua tras tratamiento físico-químico.
Relaves en beneficio minero y metalúrgico.
Soluciones de procesos de lixiviación de oro.
Efluentes de lavado húmedo.
Tratamiento de efluentes en plantas de celulosa y papel.
Retrolavado de filtros.
